簡單控制(zhi)(zhi)系(xi)統(tong)是(shi)由被控對象、測量元(yuan)件(jian)、變送器(qi)、控制(zhi)(zhi)期和執(zhi)行器(qi)所組成(cheng)的(de)單回路負反饋控制(zhi)(zhi)系(xi)統(tong)。它是(shi)最基本、最常見、應用最為廣泛的(de)控制(zhi)(zhi)系(xi)統(tong)。

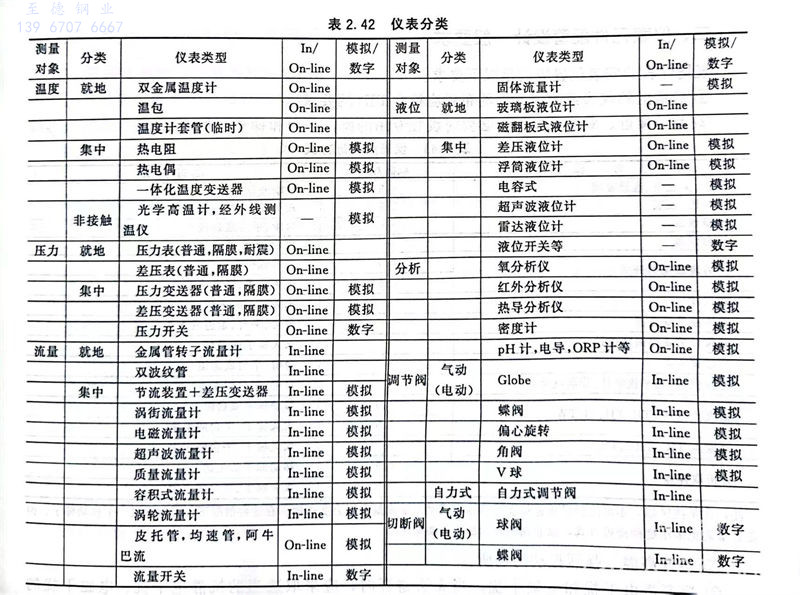

  按(an)測量的工藝參數分(fen)(fen)為：溫度、壓(ya)力、流量、液位(wei)(wei)、分(fen)(fen)析儀(yi)(yi)(yi)(yi)表(biao)(biao)。按(an)操作需要(yao)分(fen)(fen)為：就地、遠(yuan)傳類儀(yi)(yi)(yi)(yi)表(biao)(biao)。按(an)控制(zhi)要(yao)求(qiu)分(fen)(fen)為：調節閥、切斷閥等。按(an)儀(yi)(yi)(yi)(yi)表(biao)(biao)使用(yong)能源分(fen)(fen)為：氣動、電動和(he)液動儀(yi)(yi)(yi)(yi)表(biao)(biao)（較少用(yong)）。按(an)儀(yi)(yi)(yi)(yi)表(biao)(biao)信號分(fen)(fen)為：模擬儀(yi)(yi)(yi)(yi)表(biao)(biao)、數字儀(yi)(yi)(yi)(yi)表(biao)(biao)。按(an)儀(yi)(yi)(yi)(yi)表(biao)(biao)安(an)裝(zhuang)位(wei)(wei)置分(fen)(fen)為：In-line（在(zai)管道(dao)里）、On-line（在(zai)管道(dao)上）儀(yi)(yi)(yi)(yi)表(biao)(biao)。具體見表(biao)(biao)2.42。

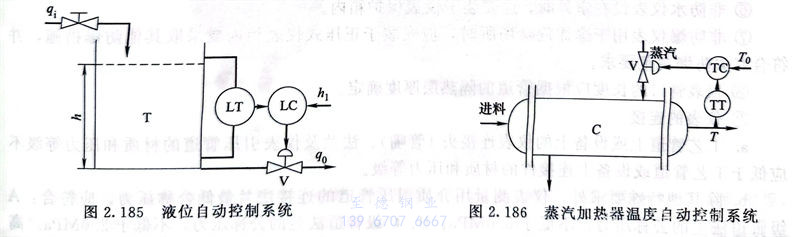

  如圖2.185所示，一個液(ye)(ye)位自(zi)動調節系統(tong)，液(ye)(ye)體(ti)儲罐(guan)（T）作為被控對象、一個液(ye)(ye)位變送器(qi)(qi)(qi)（LT），一個液(ye)(ye)位控制器(qi)(qi)(qi)（LC）和一個執行(xing)器(qi)(qi)(qi)（V）組(zu)成一個簡(jian)單的控制系統(tong)，通過執行(xing)器(qi)(qi)(qi)的開(kai)度(du)變化調節輸出量qo的量值大(da)小，從(cong)而實現儲罐(guan)液(ye)(ye)面穩定，保持在(zai)一定范(fan)圍內。一般(ban)情況下，液(ye)(ye)位變送器(qi)(qi)(qi)（LT）和執行(xing)器(qi)(qi)(qi)（V）屬于配管設計范(fan)圍。

  如圖2.186所示，一(yi)個蒸(zheng)汽(qi)加(jia)熱(re)器(qi)作為被(bei)控(kong)對象(xiang)（C）、一(yi)個溫(wen)度(du)變送器(qi)（TT）、一(yi)個溫(wen)度(du)控(kong)制(zhi)(zhi)器(qi)（TC）和(he)一(yi)個蒸(zheng)汽(qi)流量控(kong)制(zhi)(zhi)閥作為執行器(qi)（V）組成一(yi)個蒸(zheng)汽(qi)加(jia)熱(re)器(qi)溫(wen)度(du)自(zi)動控(kong)制(zhi)(zhi)系(xi)統。

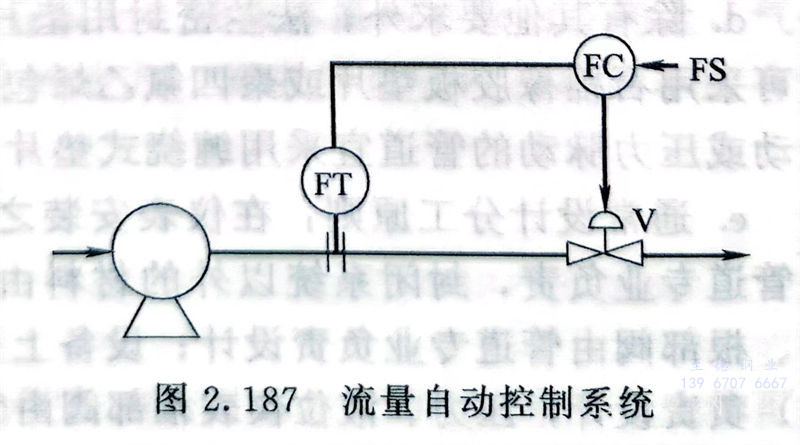

  如圖2.187所示，是一(yi)(yi)個(ge)流(liu)量自動控(kong)制系(xi)，其中，管理系(xi)統作為被控(kong)對象、一(yi)(yi)個(ge)流(liu)量計（FT）、一(yi)(yi)個(ge)流(liu)量控(kong)制器(qi)（FC）和(he)一(yi)(yi)個(ge)流(liu)量控(kong)制閥作為執行器(qi)。

工程應用：不明白儀表控制基本原(yuan)理造成的配(pei)管設計錯(cuo)誤(wu)

  儲(chu)罐（T）的(de)(de)直徑40m，某配(pei)管(guan)設(she)計(ji)人，因不清楚基本(ben)的(de)(de)儀表控制原理，把液位變(bian)送器（LT）和(he)執行器（V）分別布置(zhi)在了(le)儲(chu)罐的(de)(de)兩側，造成液位變(bian)送器（LT）和(he)執行器（V）距離偏(pian)遠，無法(fa)連接的(de)(de)設(she)計(ji)錯誤。
