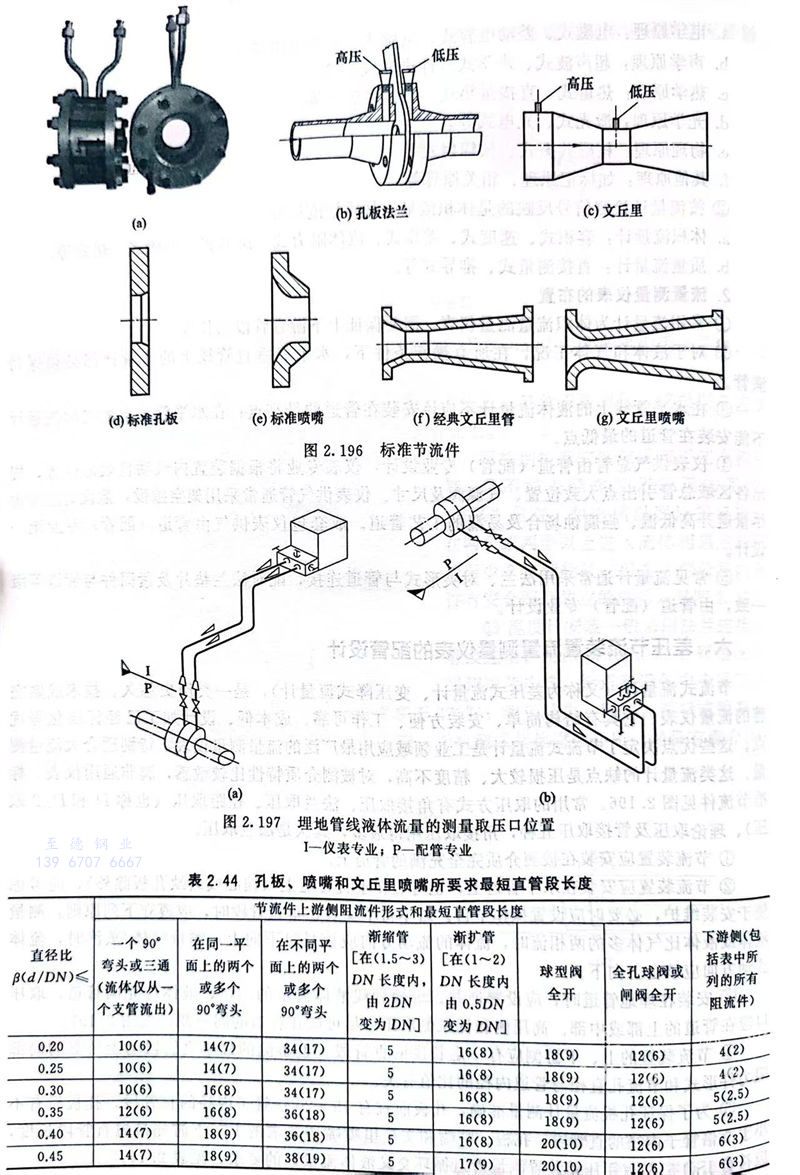

節(jie)流(liu)(liu)(liu)(liu)式(shi)流(liu)(liu)(liu)(liu)量計(ji)(ji)(ji)（又稱為差壓(ya)(ya)(ya)式(shi)流(liu)(liu)(liu)(liu)量計(ji)(ji)(ji)、變(bian)壓(ya)(ya)(ya)降(jiang)式(shi)流(liu)(liu)(liu)(liu)量計(ji)(ji)(ji)），是一類(lei)歷史悠(you)久、技術成熟完善的流(liu)(liu)(liu)(liu)量儀表(biao)。它具有結(jie)構簡單(dan)、安裝方便、工作可靠、成本(ben)低、設計(ji)(ji)(ji)加工已經標準化等優點。這(zhe)些優點決定了節(jie)流(liu)(liu)(liu)(liu)式(shi)流(liu)(liu)(liu)(liu)量計(ji)(ji)(ji)是工業領域應用(yong)(yong)最(zui)廣(guang)泛的流(liu)(liu)(liu)(liu)量測(ce)量儀表(biao)，特別適(shi)合大(da)流(liu)(liu)(liu)(liu)量測(ce)量。這(zhe)類(lei)流(liu)(liu)(liu)(liu)量計(ji)(ji)(ji)的缺點是壓(ya)(ya)(ya)損(sun)較(jiao)大(da)、精(jing)度不高，對被測(ce)介質(zhi)特性比較(jiao)敏(min)感，屬非通用(yong)(yong)儀表(biao)。標準節(jie)流(liu)(liu)(liu)(liu)件見圖2.196。常用(yong)(yong)的取(qu)壓(ya)(ya)(ya)方式(shi)有角接取(qu)壓(ya)(ya)(ya)、法(fa)蘭(lan)取(qu)壓(ya)(ya)(ya)、徑距(ju)取(qu)壓(ya)(ya)(ya)（也稱D和D／2取(qu)壓(ya)(ya)(ya)）、理論取(qu)壓(ya)(ya)(ya)及管接取(qu)壓(ya)(ya)(ya)五種，角接取(qu)壓(ya)(ya)(ya)用(yong)(yong)得最(zui)多，其次是法(fa)蘭(lan)取(qu)壓(ya)(ya)(ya)。

  ①. 節(jie)流(liu)裝(zhuang)置應安裝(zhuang)在被測介質完全充滿(man)的管(guan)道上。

  ②. 節流裝(zhuang)置(zhi)應(ying)(ying)安(an)(an)裝(zhuang)在水平管道上(shang)，也可裝(zhuang)在垂(chui)直管道上(shang)（偏心或圓缺孔板除外(wai)），應(ying)(ying)考慮便(bian)于安(an)(an)裝(zhuang)維護，必要時(shi)應(ying)(ying)設置(zhi)操作平臺(tai)。若不得(de)不安(an)(an)裝(zhuang)在垂(chui)直管段時(shi)，應(ying)(ying)遵守(shou)下(xia)列原則：測(ce)量液體或液體比氣體多(duo)的兩相流時(shi)，流體的流動(dong)方向應(ying)(ying)該是自(zi)下(xia)向上(shang)；測(ce)量氣體／蒸汽時(shi)，流體流動(dong)方向應(ying)(ying)該自(zi)上(shang)向下(xia)。

  ③. 安裝在(zai)(zai)埋(mai)地管(guan)道(dao)時，應(ying)設置地井。埋(mai)地管(guan)線液體(ti)流量的測量，液體(ti)應(ying)充(chong)滿管(guan)道(dao)，取(qu)壓口應(ying)在(zai)(zai)管(guan)道(dao)的上部(bu)或中部(bu)。高壓側(ce)和(he)低(di)壓側(ce)取(qu)壓口盡可(ke)能在(zai)(zai)管(guan)道(dao)的同一側(ce)，見圖2.197。

  ④. 節流裝(zhuang)置的上(shang)(shang)、下游側應有(you)一(yi)定長度的直(zhi)管(guan)段(duan)。上(shang)(shang)游側的最小直(zhi)管(guan)段(duan)與(yu)上(shang)(shang)游側的局部(bu)阻(zu)力(li)件形式和(he)節流孔直(zhi)徑與(yu)管(guan)道內徑的比值有(you)關。

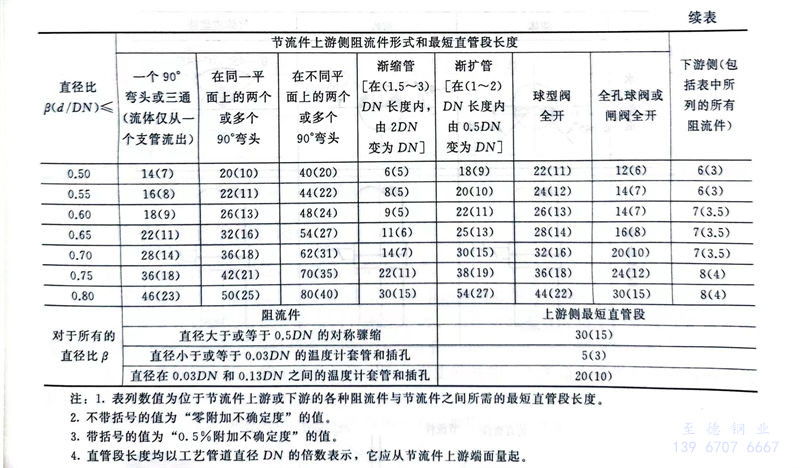

  ⑤.為了(le)保(bao)證孔板流(liu)量(liang)(liang)計測量(liang)(liang)準確，孔板前(qian)宜有15～20倍管(guan)子內徑的(de)直管(guan)段，孔板后有不小于5倍管(guan)子內徑的(de)直管(guan)段，孔板、噴(pen)(pen)嘴和文(wen)丘里噴(pen)(pen)嘴所(suo)要(yao)求的(de)上、下(xia)游側(ce)最短直管(guan)段長度，應符合ISO 5167《用壓差裝(zhuang)置測量(liang)(liang)管(guan)道循環(huan)交叉液體流(liu)量(liang)(liang)》的(de)要(yao)求，見表2.44。

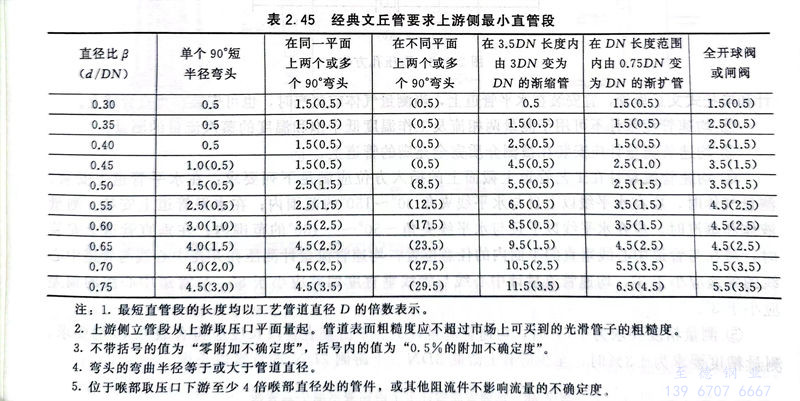

  ⑥. 經典文丘里管(guan)所要求的上游側(ce)最短直(zhi)(zhi)管(guan)段(duan)長(chang)度見表2.45，下游側(ce)直(zhi)(zhi)管(guan)段(duan)，從(cong)喉(hou)部取壓孔處起計算(suan)，應為喉(hou)管(guan)直(zhi)(zhi)徑的4倍。

注：1. 最短直管(guan)段的(de)長度均以工藝管(guan)道直徑D的(de)倍數表(biao)示。

      2. 上(shang)游側立管(guan)(guan)段(duan)從上(shang)游取壓口平面(mian)量起。管(guan)(guan)道(dao)表面(mian)粗(cu)糙度(du)應不超過(guo)市場上(shang)可(ke)買(mai)到的(de)光滑管(guan)(guan)子的(de)粗(cu)糙度(du)。

      3. 不帶括(kuo)號的(de)值(zhi)為“零附(fu)加(jia)不確定度”，括(kuo)號內的(de)值(zhi)為“0.5％的(de)附(fu)加(jia)不確定度”。

      4. 彎(wan)頭的(de)彎(wan)曲半徑(jing)等于或大于管道直徑(jing)。

      5. 位于(yu)喉部取(qu)壓(ya)口下游至少4倍喉部直徑處(chu)的管件(jian)，或其他阻流(liu)件(jian)不(bu)影(ying)響流(liu)量的不(bu)確定度。

  ⑦. 取壓孔方(fang)位見圖2.198。

  ⑧. 節流裝置的上(shang)、下游(you)直(zhi)管(guan)(guan)段范(fan)圍內，不(bu)允許有(you)溫度計套管(guan)(guan)、壓(ya)(ya)力接(jie)管(guan)(guan)、取(qu)樣接(jie)管(guan)(guan)、沖洗(xi)接(jie)管(guan)(guan)和(he)排放接(jie)管(guan)(guan)等連接(jie)口。通(tong)常流量(liang)孔(kong)(kong)板(ban)(ban)、孔(kong)(kong)板(ban)(ban)法蘭(lan)(lan)、取(qu)壓(ya)(ya)短管(guan)(guan)及(ji)根部閥由儀表專業提供。孔(kong)(kong)板(ban)(ban)法蘭(lan)(lan)與管(guan)(guan)道采用焊接(jie)。孔(kong)(kong)板(ban)(ban)法蘭(lan)(lan)、取(qu)壓(ya)(ya)短管(guan)(guan)及(ji)根部閥由管(guan)(guan)道專業設計。
