一(yi)、管(guan)廊(lang)管(guan)道支吊架設計一(yi)般(ban)要(yao)求
①. 管廊上(shang)(shang)(shang)管道(dao)支架的(de)間距，受(shou)到管廊結構(gou)的(de)梁(liang)及柱間距的(de)限制。小管道(dao)支架需要在次梁(liang)上(shang)(shang)(shang)作支撐。對于大直徑管道(dao)只需在主梁(liang)上(shang)(shang)(shang)支撐就夠了。
②. 管(guan)廊(lang)上(shang)敷設有坡度的管(guan)道，可(ke)通過調(diao)(diao)整(zheng)管(guan)托(tuo)下加型鋼(gang)或鋼(gang)板墊枕(zhen)的辦法來(lai)實現(xian)。對于(yu)放空氣(qi)體總管(guan)（或去火炬總管(guan)）宜(yi)布置在管(guan)廊(lang)柱(zhu)子(zi)的上(shang)方，以便于(yu)調(diao)(diao)整(zheng)標高(gao)。
二(er)、管廊(lang)管道固(gu)定架設計的注(zhu)意點
①. 一般應(ying)在柱子軸線的(de)主梁(liang)上(shang)設置，不要(yao)設在次梁(liang)上(shang)。
②. 盡量(liang)使固定架兩側(ce)的推(tui)力相差不要過大。

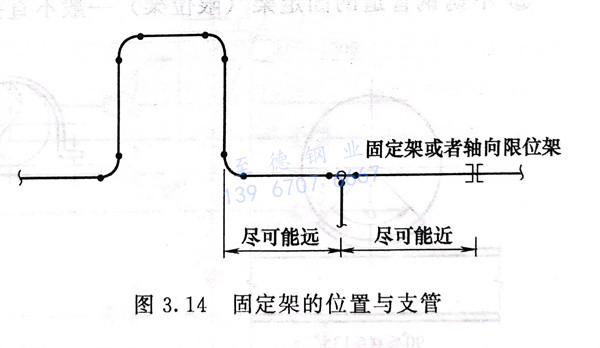

③. 管廊(lang)上不應在應力或位移(yi)量較大處連接支(zhi)管，支(zhi)管附近應設固定架（或軸(zhou)向限位架），如圖3.14所示。
三、管(guan)廊(lang)管(guan)道導向架設計的(de)注意(yi)點
①. 導向(xiang)架的間距與對應(ying)的軸向(xiang)力(li)及管徑(jing)有關。
②. 有橫向引出管道的接(jie)點時(shi)，導(dao)向架(jia)與接(jie)點或(huo)彎頭(tou)的距離（沿管廊縱(zong)向）不宜太近，應使管道有一定的柔性。

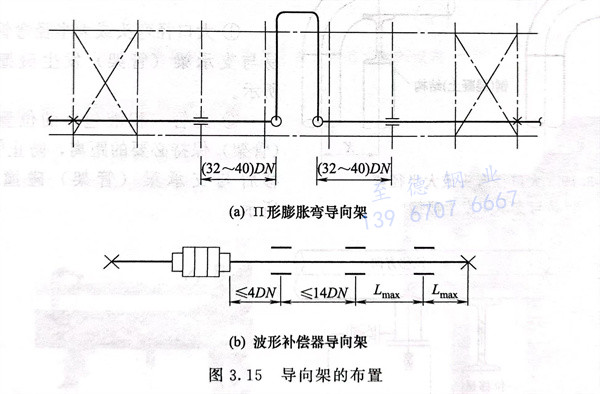

③. “II”形膨(peng)脹(zhang)彎附近(jin)導(dao)向架(jia)的設置(zhi)及波形補償器(qi)附近(jin)導(dao)向架(jia)的設置(zhi)見圖3.15。

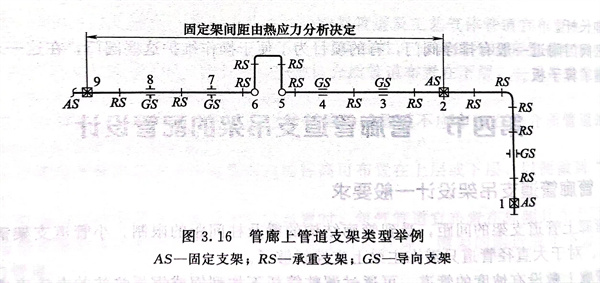

④. 設有“II”形膨脹彎時，如(ru)圖3.16所示，4點(dian)(dian)及(ji)6～7點(dian)(dian)的(de)距離要適(shi)當，可按柔(rou)性分(fen)析(xi)決定，同時考(kao)慮管道的(de)橫向(xiang)位移(yi)不至于(yu)太大，1~22點(dian)(dian)之間管道應有充(chong)分(fen)的(de)柔(rou)性。
四、管(guan)廊(lang)上不銹鋼管(guan)道管(guan)架的設計

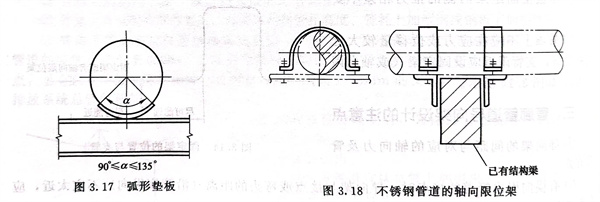

①. 管廊上管道的支承時，對于奧氏體不銹鋼(gang)裸管，宜在支點處的管道底部焊與管道材質相同的弧形墊板或墊橡膠板，見圖3.17。
②. 不銹鋼管道的固定架（限位架）一般不直接焊到管道上，如圖3.18所示。
五(wu)、管(guan)廊上管(guan)道支架易碰撞(zhuang)的位置

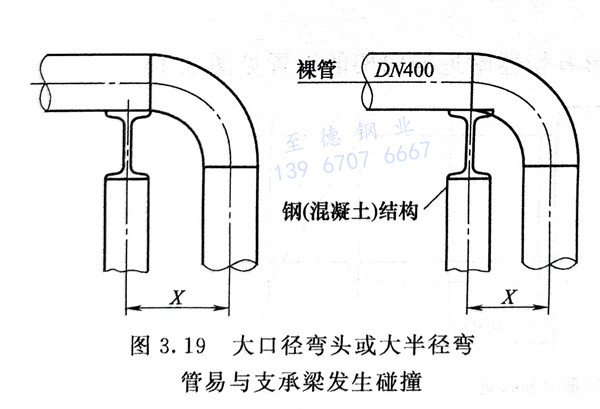

①. 大(da)口徑(jing)彎(wan)頭或大(da)半徑(jing)彎(wan)管在梁拐彎(wan)時(shi)，易與支(zhi)承梁（管架(jia)）發(fa)生(sheng)碰撞(zhuang)，如(ru)圖(tu)3.19所示。

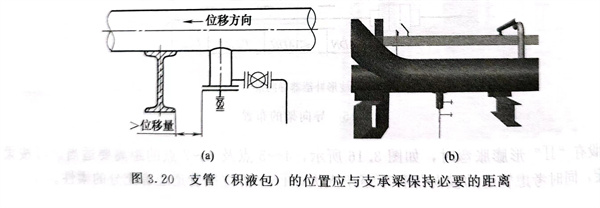

②. 支管(guan)(guan)（積液包）的位置應與支承(cheng)梁(liang)（管(guan)(guan)架(jia)）保持必要的距離，防止管(guan)(guan)子發(fa)生熱位移后與支承(cheng)梁(liang)（管(guan)(guan)架(jia)）碰撞(zhuang)，如圖(tu)3.20所示(shi)。
六、管(guan)廊上管(guan)道(dao)支吊架需開長(chang)圓孔的(de)位置

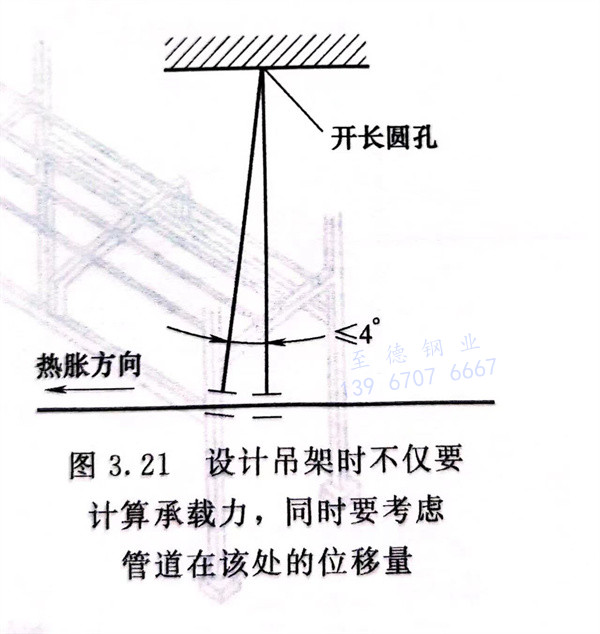

設計(ji)吊架(jia)時不僅要(yao)計(ji)算(suan)承載力，同(tong)時要(yao)考慮(lv)管(guan)道在(zai)該處(chu)的(de)位移量，如果吊桿的(de)位移過大，使(shi)得吊桿傾斜超過4°，應該在(zai)吊桿的(de)生根部(bu)位設置長(chang)圓孔，如圖(tu)3.21所示(shi)。
七、管道(dao)出裝(zhuang)置(zhi)界區前管架的設計

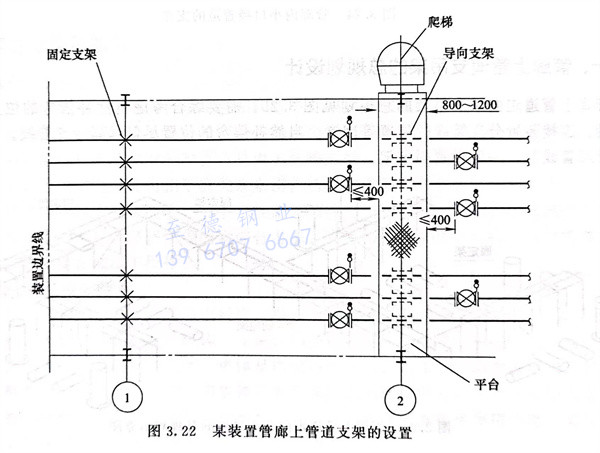

管(guan)道出裝置界區前(qian)需要設(she)置固(gu)定架。保(bao)護界區內閥門和(he)法蘭連接位置的受力(li)安(an)全。同時固(gu)定架界區內、外兩側(ce)的設(she)計(ji)單位可以(yi)分(fen)別計(ji)算應力(li)，互相(xiang)不干涉，見圖3.22。
八、易被扭彎的側(ce)縱連(lian)系梁計算

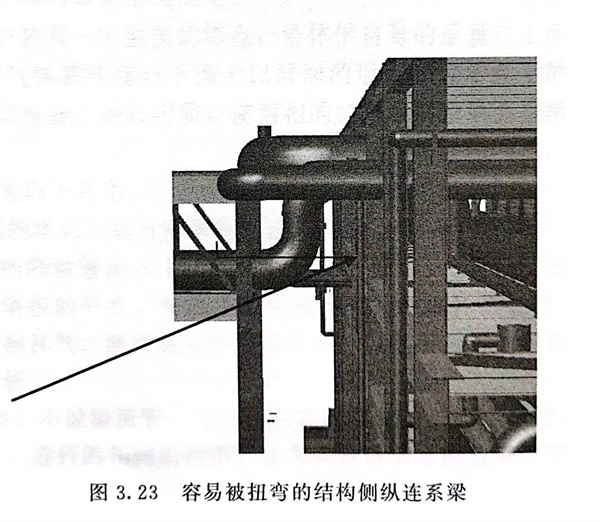

結構(gou)側縱(zong)連系梁(liang)經常被管(guan)道的支架(jia)扭彎(wan)，如圖3.23中(zhong)箭(jian)頭所示的鋼(gang)梁(liang)。某工程約定管(guan)道符合(he)標準M（力矩）＜7.5B（kN·mm）的可(ke)以(yi)不(bu)向結構(gou)專業(ye)提轉矩條(tiao)件，不(bu)會(hui)產生扭彎(wan)的現象，其中(zhong)Br為結構(gou)側縱(zong)連系梁(liang)翼(yi)緣(yuan)寬(kuan)度。
九、管(guan)廊內小口徑(jing)管(guan)道(dao)的支(zhi)撐(cheng)

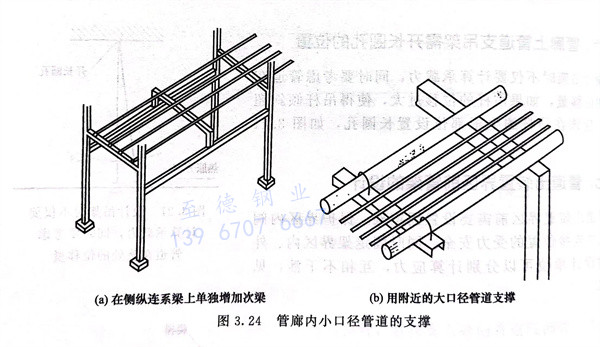

管廊的(de)(de)主橫(heng)梁(liang)間距(ju)較(jiao)大，小口徑管道的(de)(de)最大允許跨距(ju)較(jiao)小，為了滿(man)足小口徑管道的(de)(de)支(zhi)撐可以采取(qu)圖3.24所示結構。
十、管(guan)廊(lang)上(shang)管(guan)道(dao)支吊架的總規劃設計

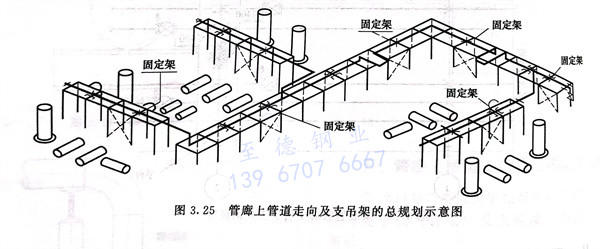

管(guan)(guan)(guan)廊上管(guan)(guan)(guan)道走向(xiang)及支吊架(jia)的(de)總規劃見圖3.25，需(xu)要綜合考慮自(zi)然(ran)補(bu)償彎(wan)(wan)的(de)位置(zhi)(zhi)、固定架(jia)的(de)位置(zhi)(zhi)、連接裝置(zhi)(zhi)分支管(guan)(guan)(guan)線(xian)的(de)位置(zhi)(zhi)等(deng)因素。自(zi)然(ran)補(bu)償彎(wan)(wan)的(de)位置(zhi)(zhi)盡(jin)量遠離分支管(guan)(guan)(guan)線(xian)。裝置(zhi)(zhi)管(guan)(guan)(guan)線(xian)連接主管(guan)(guan)(guan)廊管(guan)(guan)(guan)線(xian)前，一般設置(zhi)(zhi)固定架(jia)。
