1. 公(gong)稱壓力（nominal pressure，PN）

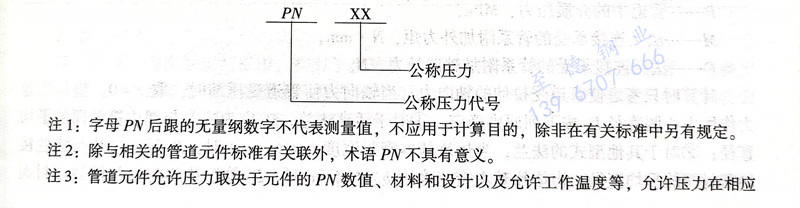

不銹鋼管道組成件的公稱壓力一般表示管道組成件在規定溫度下的最大許用壓力。目前，國內外管道組成件的公稱壓力已經標準化，各國不銹鋼(gang)管道元件公稱壓力雖然不同，但基本上可分為兩個系列，即美洲系列和歐洲系列。PN與管道系統元件的力學性能和尺寸特性相關，用于參考的字母和數字組合的標識。它由字母PN和后跟無因次量綱的數字組成。公稱壓力標記示例：
PN 公(gong)稱壓力 、XX 公(gong)稱壓力代號
注(zhu)1：字母PN后跟的無量綱數字不代表測量值，不應用于計(ji)算目的，除非在有關標(biao)準中(zhong)另有規定。
注2：除(chu)與相關(guan)的不(bu)銹鋼管道元件標(biao)準(zhun)有關(guan)聯外，術語PN不(bu)具有意義。
注3：不銹(xiu)鋼管道(dao)元(yuan)件允許(xu)壓(ya)力取決于(yu)元(yuan)件的(de)PN數值、材料和設計(ji)以及允許(xu)工作溫度等，允許(xu)壓(ya)力在相應標準的(de)壓(ya)力溫度等級表中給出。
注(zhu)4：具有(you)同(tong)(tong)樣PN和DN數值的(de)所有(you)管道元件(jian)同(tong)(tong)與其相(xiang)配(pei)的(de)法蘭(lan)應具有(you)相(xiang)同(tong)(tong)的(de)配(pei)合(he)尺寸。
PN、Class 與實際壓力的關系(xi)詳細講述見本書第五章。

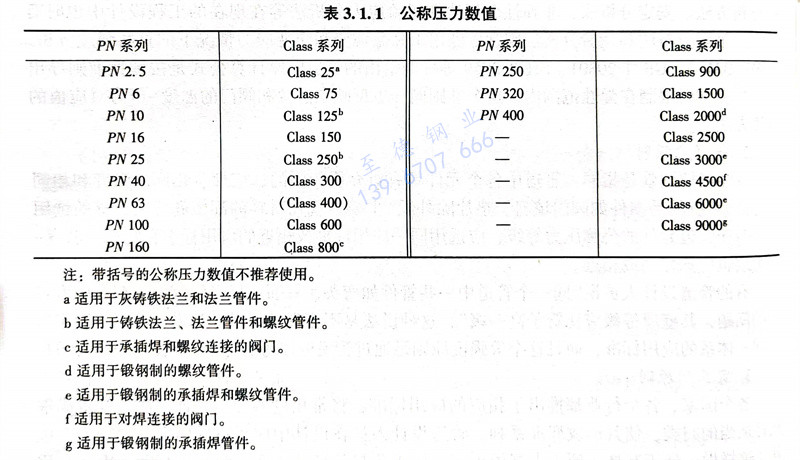

ISO 7268（管道(dao)元件 公(gong)稱壓(ya)(ya)(ya)力的定義）介紹了公(gong)稱壓(ya)(ya)(ya)力。國內標準GB／T 1048《管道(dao)元件公(gong)稱壓(ya)(ya)(ya)力》規定的公(gong)稱壓(ya)(ya)(ya)力系列見表(biao)3.1.1。
注(zhu)：帶括號的公稱(cheng)壓力數值不(bu)推薦使用。
a 適用(yong)于灰鑄鐵(tie)法(fa)蘭和法(fa)蘭管(guan)件。
b 適(shi)用于鑄鐵法蘭、法蘭管(guan)件和螺紋管(guan)件。
c 適用于承插焊和(he)螺紋連接的閥門(men)。
d 適(shi)用于鍛鋼(gang)制的螺紋管件。
e 適用(yong)于鍛鋼(gang)制的承(cheng)插焊和螺(luo)紋管件。
f 適用于對(dui)焊連接(jie)的閥門。
g 適用(yong)于(yu)鍛鋼制的承插焊(han)管件。
2. 公稱壓力等級的確定

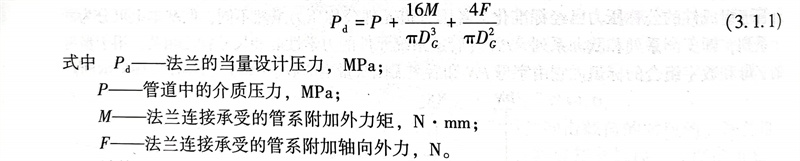

一(yi)條(tiao)管道(dao)(dao)中如果同(tong)時(shi)(shi)含有兩個或兩個以上(shang)不(bu)同(tong)溫(wen)度-壓(ya)(ya)力(li)(li)表的(de)(de)不(bu)同(tong)標準(zhun)，應(ying)逐(zhu)一(yi)核對使(shi)它們均得到滿足。管道(dao)(dao)系統在熱(re)態(tai)下工作時(shi)(shi)，各不(bu)銹鋼管道(dao)(dao)元件會因(yin)熱(re)膨脹而發生變形(xing)和位移，當(dang)這(zhe)個變形(xing)和位移受(shou)到阻礙時(shi)(shi)，會產生附加位移載荷。由于這(zhe)個附加載荷與(yu)管系的(de)(de)空間走向和支架的(de)(de)設計有關(guan)，因(yin)此(ci)又叫管系力(li)(li)。當(dang)管道(dao)(dao)元件承受(shou)管系力(li)(li)后，應(ying)將它折算成當(dang)量設計壓(ya)(ya)力(li)(li)來校核管道(dao)(dao)所需要的(de)(de)公稱壓(ya)(ya)力(li)(li)，因(yin)為一(yi)般的(de)(de)法蘭標準(zhun)給(gei)出的(de)(de)溫(wen)度-壓(ya)(ya)力(li)(li)等級對應(ying)值都(dou)是僅考慮內(nei)壓(ya)(ya)作用時(shi)(shi)的(de)(de)對應(ying)值。當(dang)法蘭同(tong)時(shi)(shi)承受(shou)內(nei)壓(ya)(ya)和管系力(li)(li)作用時(shi)(shi)，其當(dang)量設計壓(ya)(ya)力(li)(li)可按(an)式（3.1.1）計算。附加荷載的(de)(de)計算詳細講述見《管道(dao)(dao)應(ying)力(li)(li)分析與(yu)工程(cheng)應(ying)用》一(yi)書(shu)。
計算時只考慮使管(guan)道(dao)受拉伸(shen)的軸(zhou)向力(li)(li)。當軸(zhou)向力(li)(li)使管(guan)道(dao)受壓縮時，取(qu)。墊(dian)片(pian)壓緊力(li)(li)作用中心圓直(zhi)徑Dc按(an)下(xia)列原則確定：①對(dui)于(yu)(yu)活套法蘭(lan)(lan)，Dc應為法蘭(lan)(lan)與翻邊接(jie)觸面(mian)(mian)(mian)的平均(jun)直(zhi)徑；②對(dui)于(yu)(yu)其(qi)他型式的法蘭(lan)(lan)，當墊(dian)片(pian)基(ji)本密封(feng)(feng)寬(kuan)度(du)m時，Dc等(deng)于(yu)(yu)墊(dian)片(pian)與法蘭(lan)(lan)接(jie)觸密封(feng)(feng)面(mian)(mian)(mian)的平均(jun)直(zhi)徑；當墊(dian)片(pian)基(ji)本密封(feng)(feng)寬(kuan)度(du)m時，D6等(deng)于(yu)(yu)墊(dian)片(pian)與法蘭(lan)(lan)接(jie)觸密封(feng)(feng)面(mian)(mian)(mian)的外徑減去墊(dian)片(pian)有效(xiao)密封(feng)(feng)寬(kuan)度(du)b的2倍。
3. 管道的級別(bie)

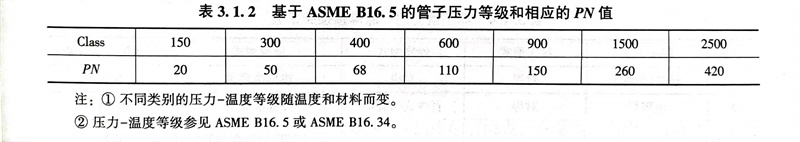

管道的(de)級(ji)別一(yi)般由最弱(ruo)的(de)受壓單元(yuan)的(de)壓力-溫(wen)度等(deng)級(ji)來確定，不銹鋼管道中最弱(ruo)的(de)單元(yuan)可能是(shi)低(di)(di)材質(zhi)或低(di)(di)等(deng)級(ji)的(de)管件。表3.1.2是(shi)基于ASME B16.5和PN等(deng)級(ji)命名的(de)標準管子的(de)等(deng)級(ji)的(de)劃(hua)分。管道的(de)等(deng)級(ji)也可由其他(ta)的(de)ASME標準來劃(hua)分，例如：ASME B16.1、B16.3、B16.24、B16.42。
注：①. 不同類別的壓(ya)力-溫(wen)(wen)度等級隨(sui)溫(wen)(wen)度和材(cai)料而(er)變(bian)。
②. 壓力-溫度等級參(can)見 ASME B16.5或ASME B16.34。
ASME系列的公稱壓(ya)力(li)(li)（PN）表(biao)示(shi)等(deng)級的命名，PN以(yi)bar為單位(wei)表(biao)示(shi)壓(ya)力(li)(li)等(deng)級的近似值，114.5psi（100kPa）。不(bu)同公稱壓(ya)力(li)(li)值之間，PN等(deng)級數值不(bu)能反(fan)映(ying)其比例(li)關系，不(bu)1bar=14.5psi(100kPa)過Class數值卻(que)將此(ci)關系反(fan)映(ying)了(le)出來(lai)。因(yin)此(ci)，用(yong)Class數值來(lai)表(biao)示(shi)等(deng)級。
