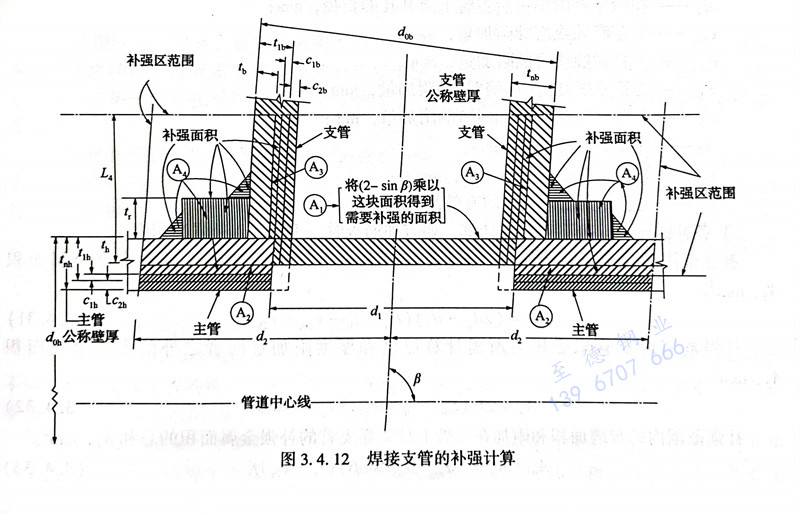

1. 焊接支管的補強計算（如圖3.4.12所示(shi)），應符合下列要求。

2. 支(zhi)管(guan)(guan)軸線(xian)(xian)與主管(guan)(guan)軸線(xian)(xian)斜交的(de)結(jie)構型(xing)式，圖中(zhong)支(zhi)管(guan)(guan)軸線(xian)(xian)與主管(guan)(guan)軸線(xian)(xian)的(de)夾角β應介于45°～90°。主管(guan)(guan)為焊(han)接管(guan)(guan)時，焊(han)縫應位于主管(guan)(guan)的(de)斜下(xia)方。

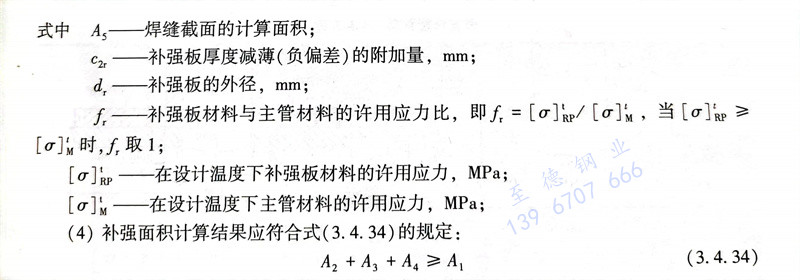

3. 開孔補強面積的計(ji)算方法：

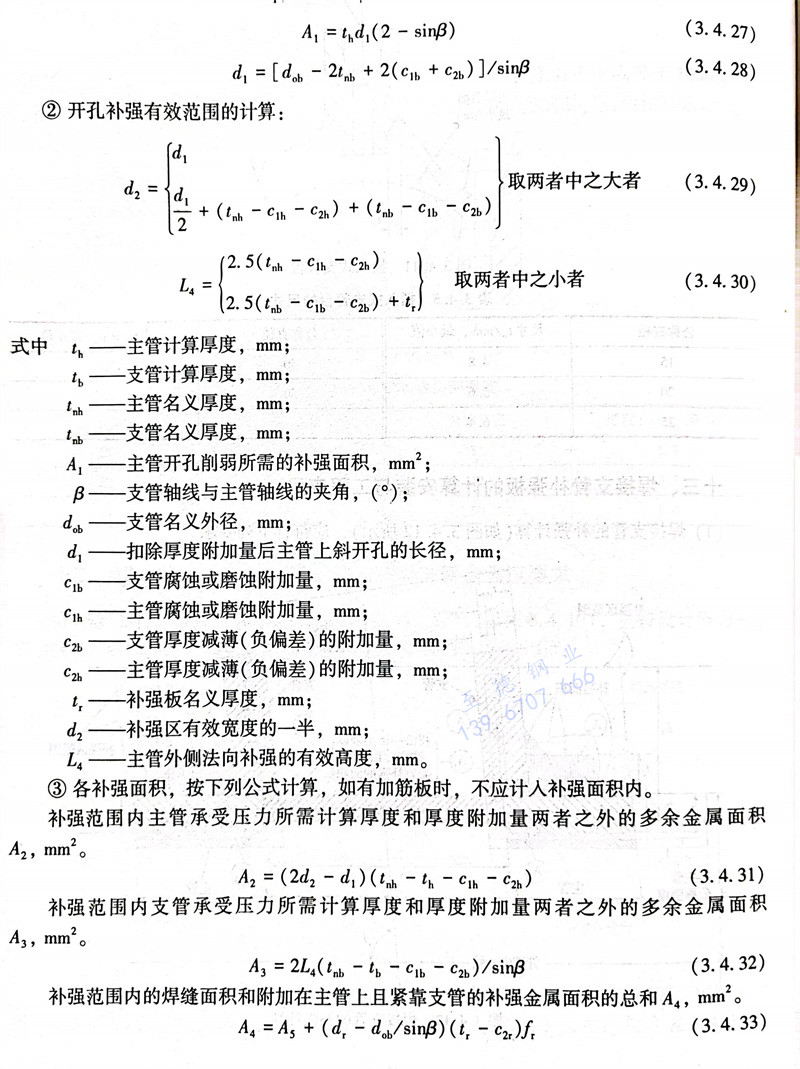

  ①. 主管開孔需補強的(de)面積A41，應按式(shi)（3.4.27）確定：

5. 主(zhu)管(guan)(guan)上(shang)多(duo)支管(guan)(guan)的補強，應符合下列要求：

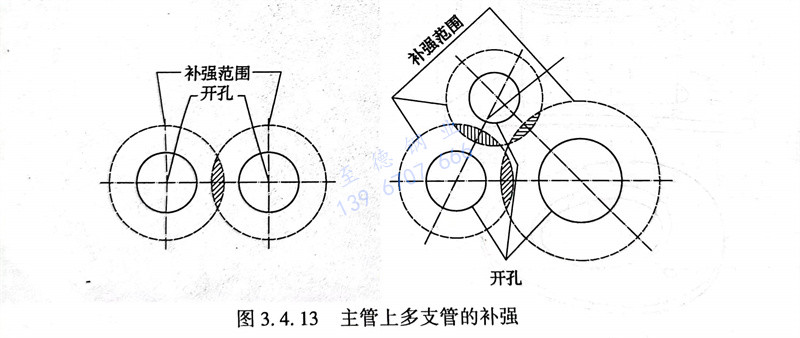

  ①. 當主(zhu)管上(shang)(shang)任(ren)意兩(liang)(liang)個(ge)或(huo)兩(liang)(liang)個(ge)以上(shang)(shang)相鄰開孔(kong)的中心距小于相鄰兩(liang)(liang)孔(kong)平均直徑(jing)的2倍，其(qi)補(bu)強(qiang)范圍重疊時（如圖3.4.13所示），此兩(liang)(liang)個(ge)或(huo)兩(liang)(liang)個(ge)以上(shang)(shang)的開孔(kong)必須按前面(mian)的敘述進行補(bu)強(qiang)計(ji)算(suan)，并采用聯合(he)補(bu)強(qiang)方式進行補(bu)強(qiang)。

  ②. 采用聯合補(bu)強(qiang)時，總補(bu)強(qiang)面(mian)(mian)積(ji)不應(ying)小(xiao)于(yu)各孔單獨補(bu)強(qiang)所需(xu)補(bu)強(qiang)面(mian)(mian)積(ji)之和，置于(yu)兩(liang)相鄰孔之間的補(bu)強(qiang)面(mian)(mian)積(ji)至少(shao)應(ying)等于(yu)各孔所需(xu)補(bu)強(qiang)面(mian)(mian)積(ji)之和的50％，且此兩(liang)相鄰孔中心距至少(shao)應(ying)等于(yu)兩(liang)開孔平均直徑的1.5倍。在(zai)計算補(bu)強(qiang)面(mian)(mian)積(ji)時，任何部分截面(mian)(mian)不得重(zhong)復計入。

6. 管道開孔補強的兩種方(fang)法：

   ①. 補強(qiang)圈補強(qiang)：以全熔(rong)透(tou)焊縫將內部(bu)或外部(bu)補強(qiang)圈與支管(guan)、主管(guan)相(xiang)焊。

   ②. 整體補(bu)強：增加主管(guan)厚(hou)度，或以全(quan)熔透焊縫(feng)將厚(hou)壁支管(guan)或整體補(bu)強鍛件與主管(guan)相(xiang)焊。

7. 采(cai)用(yong)補強圈補強時應遵守(shou)的(de)規定：

   ①. 采(cai)用的鋼材(cai)標準抗(kang)拉強(qiang)度σb≤540MPa;

   ②. 主(zhu)管壁名(ming)義厚(hou)度δn≤38mmm；

   ③. 補強圈厚度應不(bu)大于1.58m。

8. 工程(cheng)應(ying)用。

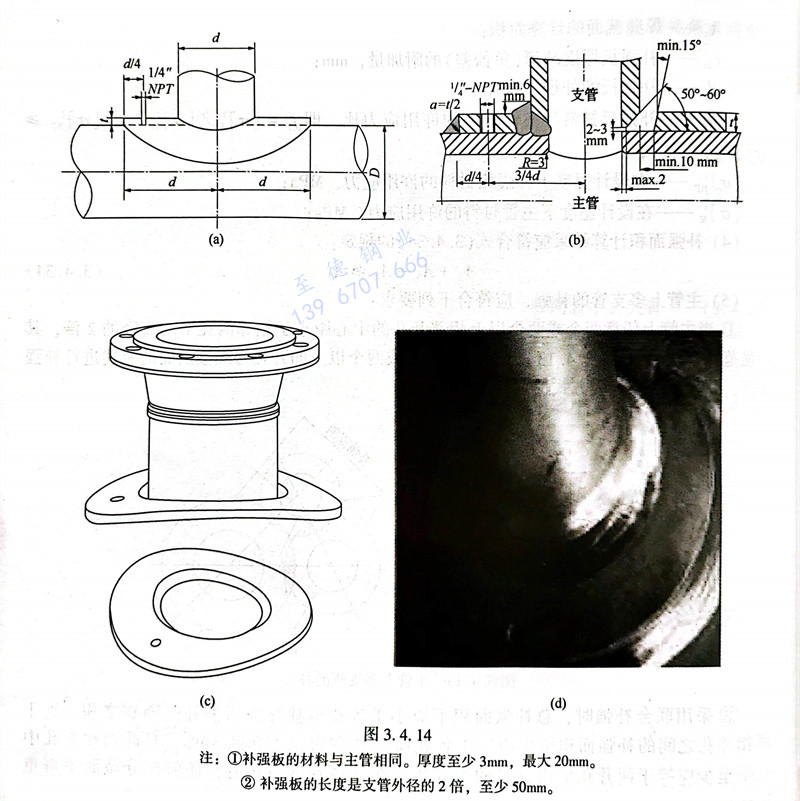

  ①. 某國外工程(cheng)補強板(ban)設計簡化見(jian)圖(tu)3.4.14。

  ②. 分支(zhi)表對補(bu)強板的規定

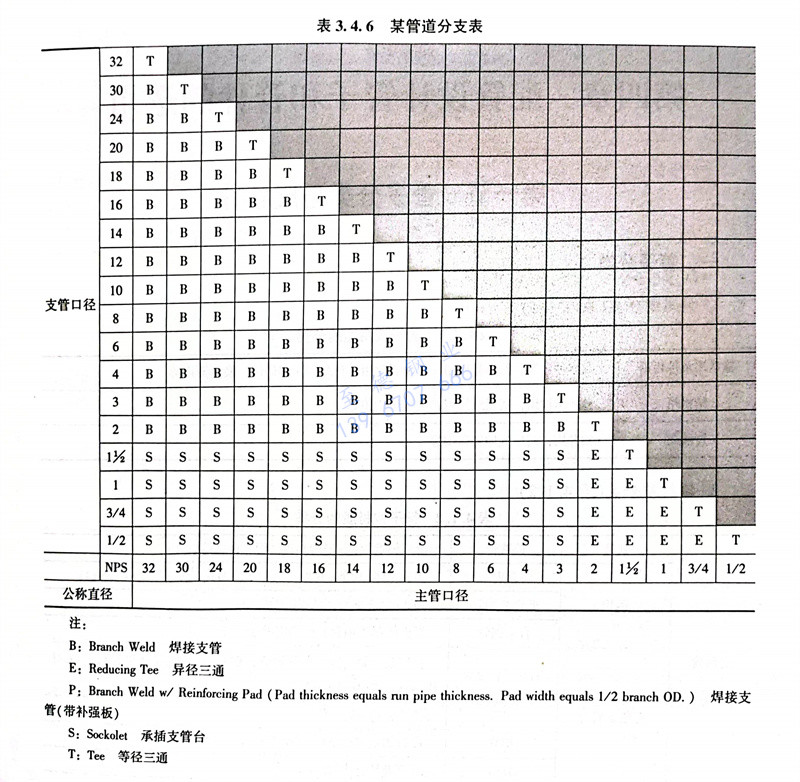

      對于國內外設計(ji)單(dan)位，對于分支連接形式的(de)(de)選用規定(ding)可能不同，根據具體(ti)工(gong)程的(de)(de)特點、管道物料、設計(ji)壓力和溫度(du)、采購市場等因素，通常編制“分支表(biao)”（見表(biao)3.4.6示例）來(lai)規定(ding)，在管道支管帶或(huo)不帶加強板。

  ③. 補強板的安裝

     下面(mian)是一個補強(qiang)板(ban)(ban)的(de)(de)組裝示例。a.確定(ding)(ding)支(zhi)管(guan)(guan)的(de)(de)位(wei)置(zhi)(zhi)，并(bing)(bing)在(zai)主管(guan)(guan)上開一個圓孔，其直徑應等于(yu)支(zhi)管(guan)(guan)的(de)(de)內(nei)徑。b.對支(zhi)管(guan)(guan)進(jin)行修(xiu)整，使(shi)其與(yu)管(guan)(guan)道外徑相等，并(bing)(bing)形成約30mm的(de)(de)焊(han)接(jie)坡口。c．將支(zhi)管(guan)(guan)放置(zhi)(zhi)在(zai)管(guan)(guan)道上的(de)(de)孔位(wei)置(zhi)(zhi)周圍，間隙(xi)約為3～4mm，并(bing)(bing)在(zai)足夠多的(de)(de)位(wei)置(zhi)(zhi)點焊(han)支(zhi)管(guan)(guan)。然(ran)(ran)后新(xin)的(de)(de)分(fen)支(zhi)可以完(wan)全(quan)焊(han)接(jie)。根(gen)據要求進(jin)行無損(sun)檢(jian)測(ce)（NDE）。d.通過(guo)分(fen)支(zhi)將補強(qiang)板(ban)(ban)放置(zhi)(zhi)。在(zai)足夠數量(liang)的(de)(de)地方(fang)點焊(han)，然(ran)(ran)后將補強(qiang)板(ban)(ban)內(nei)外完(wan)全(quan)焊(han)接(jie)；根(gen)據規定(ding)(ding)再次進(jin)行無損(sun)檢(jian)測(ce)。注意，如果支(zhi)管(guan)(guan)處(chu)的(de)(de)法蘭(lan)是焊(han)接(jie)的(de)(de)，必須確保補強(qiang)板(ban)(ban)環(huan)放置(zhi)(zhi)得(de)更(geng)早。

  ④. 通氣孔（weep-hole）

     見圖3.4.14（c）和（d），可能(neng)看到補(bu)強板（加強墊）上有一(yi)個圓孔(kong)。這(zhe)是(shi)一(yi)個“通(tong)(tong)氣孔(kong)”，通(tong)(tong)常(chang)可設置為1／4”NPT，可能(neng)有多種(zhong)(zhong)功(gong)能(neng)。有時也稱為信(xin)號孔(kong)（tell tale hole）或通(tong)(tong)氣孔(kong)（vent hole）。關于(yu)這(zhe)個孔(kong)的(de)使用眾說紛紜，因(yin)此(ci)筆者給(gei)出了(le)泄放孔(kong)的(de)兩(liang)種(zhong)(zhong)可能(neng)用途：a.通(tong)(tong)氣孔(kong)可以(yi)通(tong)(tong)過(guo)肥皂泡方法測(ce)試(shi)，以(yi)檢查是(shi)否泄漏(lou)。b.在焊接過(guo)程中(zhong)，這(zhe)個孔(kong)可作為截留(liu)氣體的(de)通(tong)(tong)風口，防(fang)止補(bu)強板變(bian)成“夾套”容器。

壓力試驗完成后，應密(mi)封補強墊上的通氣孔。

ASME B31.3第304規定：應在襯(chen)墊或鞍座的側面(mian)提供一(yi)個通氣孔(kong)，以顯(xian)示支(zhi)管(guan)和管(guan)路之間焊縫的泄漏，并允許在焊接和熱處理期間通氣。
