a. 不銹鋼彎管表(biao)面不應(ying)有(you)裂紋、折疊、重(zhong)皮、凹陷、尖銳劃痕(hen)等缺陷。表(biao)面以現裂紋、重(zhong)皮等缺陷，應(ying)逐步修磨直至缺陷完(wan)全消(xiao)除(chu)，修磨后的實際壁厚應(ying)符合(he)14.3.2.6c條要(yao)求。

b. 不(bu)銹鋼彎管不應有過燒組織，不應出現晶間裂紋。

c.  不銹鋼彎管任何一點的實測壁厚不應小于管系直管最小壁厚S_m。

d. 熱彎不銹鋼彎管的圓度（彎曲部分同一圓截面上最大外徑與最小外徑之差與最大外徑之比）不應大于7％；冷彎彎管的圓度不應大于8％；對于主蒸汽管道、再熱蒸汽管道及設計壓力＞8MPa的管道，彎管圓度不應大于5％。彎管兩端直管段端部的圓度應符合相應鋼管技術標準要求。

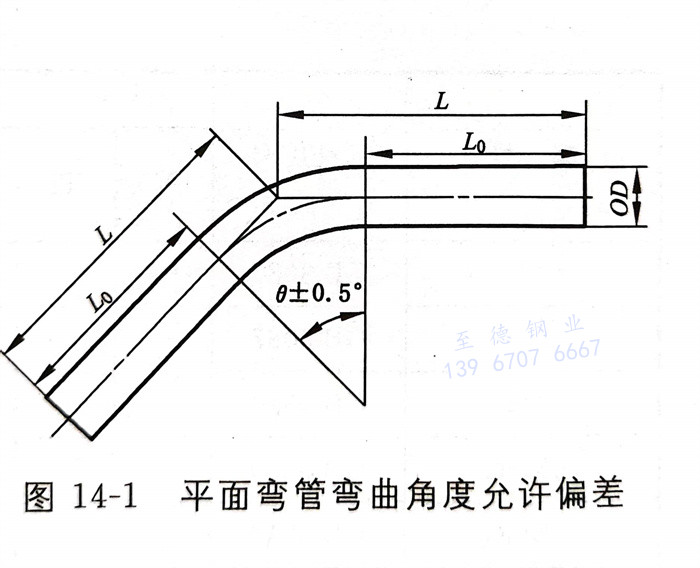

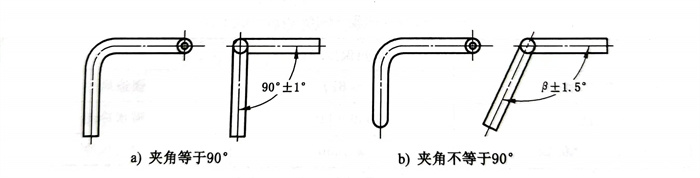

e. 平面彎管彎曲角(jiao)(jiao)度的允許偏(pian)差(cha)為±0.5°（如(ru)(ru)圖(tu)14-1所示(shi)）；不在(zai)同一平面上兩個連續彎空(kong)間夾角(jiao)(jiao)β的允許偏(pian)差(cha)：當夾角(jiao)(jiao)成90°時，允許偏(pian)差(cha)為±1°；當夾角(jiao)(jiao)不成90°時，允許偏(pian)差(cha)為士1.5°（如(ru)(ru)圖(tu)14-2所示(shi)）。

f. 不(bu)銹鋼(gang)彎管的彎曲半徑允許偏差為±50mm。

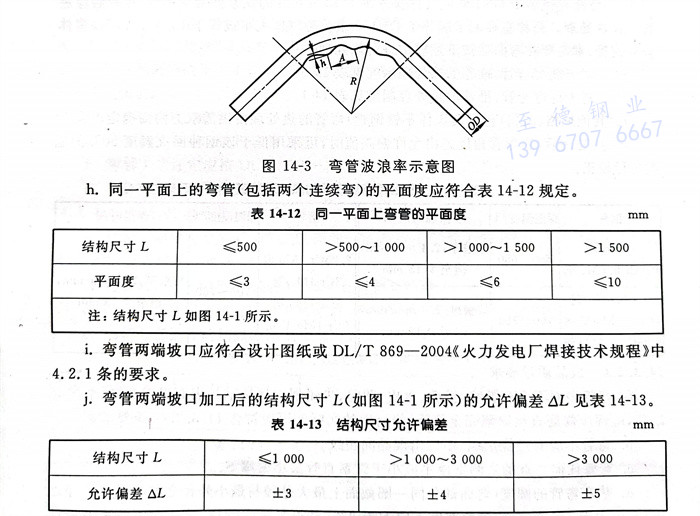

g. 熱彎彎管和波浪率(lv)（波高h與外(wai)徑OD之比）不應大(da)(da)于(yu)(yu)2％，冷彎彎管的波浪率(lv)不應大(da)(da)于(yu)(yu)3％，且波距A與波高h之比應大(da)(da)于(yu)(yu)12（如(ru)圖(tu)14-3所示）。

h. 同(tong)一平面上的彎(wan)管（包括兩個連(lian)續(xu)彎(wan)）的平面度應符合(he)表14-12規定。

i. 不(bu)銹鋼(gang)彎管兩端坡口應符合設計圖紙或DL/T 869-2004《火力發電廠焊接技術規程》中4.2.1條的要求。

j. 不銹鋼彎管兩端坡口加工后的結構尺寸L（如圖14-1所示）的允許偏差ΔL見表14-13。

k. 合金(jin)鋼彎管熱(re)處理后的硬度值(zhi)、金(jin)相(xiang)組織和(he)晶粒度應符合相(xiang)應的鋼管技術(shu)標準(zhun)要(yao)求。

l. 不銹鋼彎管應清除內外壁雜物，并按供需雙方協議規定的方法清除彎管的氧化皮。
