本章所(suo)介(jie)紹的(de)美國管件標準主要為美國機械工程師協(xie)會（即(ji)ASME）近期發布的(de)最新(xin)標準，這些管件標準主要為：灰鑄鐵(tie)螺紋管件（ASME B16.4-1998）、可鍛(duan)鑄鐵(tie)螺紋管件（ASME B16.3-1998）、承(cheng)插(cha)焊和螺紋連(lian)接鍛(duan)鋼(gang)制(zhi)(zhi)管件（ASME B16.11-2005）、工廠制(zhi)(zhi)造的(de)鍛(duan)鋼(gang)對焊管件及鍛(duan)鋼(gang)制(zhi)(zhi)對焊短半徑彎(wan)頭(tou)和180°彎(wan)頭(tou)等。
可(ke)鍛鑄鐵螺(luo)紋管件 ASME B16.3 標準
一、適用范圍
1. 總則(ze)
ASME B16.3-1998標(biao)準適用于150磅級(ji)和300磅級(ji)可鍛鑄鐵螺(luo)紋管件，其內(nei)容包括：壓(ya)力-溫度等(deng)級(ji)；規格及(ji)異徑管件開孔的表示方法(fa)；材料；尺寸與公差；螺(luo)紋加(jia)工及(ji)鍍層以及(ji)標(biao)志(zhi)等(deng)。
2. 質(zhi)量(liang)體系
按(an)ASME B16.3標(biao)準(zhun)制(zhi)(zhi)造的(de)(de)(de)(de)(de)產(chan)(chan)品(pin)(pin)應(ying)(ying)按(an)質(zhi)(zhi)量體(ti)(ti)系程(cheng)(cheng)序生產(chan)(chan)，該(gai)程(cheng)(cheng)序應(ying)(ying)遵循ISO 9000系列的(de)(de)(de)(de)(de)某一(yi)適合的(de)(de)(de)(de)(de)標(biao)準(zhun)的(de)(de)(de)(de)(de)原則制(zhi)(zhi)定。制(zhi)(zhi)造廠(chang)(chang)有(you)責任確定是(shi)否需要(yao)由一(yi)個獨立的(de)(de)(de)(de)(de)組織機構(gou)對產(chan)(chan)品(pin)(pin)制(zhi)(zhi)造廠(chang)(chang)的(de)(de)(de)(de)(de)質(zhi)(zhi)量體(ti)(ti)系程(cheng)(cheng)序進行注冊／或認證，采(cai)(cai)購(gou)方在制(zhi)(zhi)造廠(chang)(chang)的(de)(de)(de)(de)(de)場所(suo)應(ying)(ying)能得到演示(shi)程(cheng)(cheng)序符合性的(de)(de)(de)(de)(de)詳細文件。應(ying)(ying)采(cai)(cai)購(gou)方的(de)(de)(de)(de)(de)請求，采(cai)(cai)購(gou)方可(ke)以得到產(chan)(chan)品(pin)(pin)制(zhi)(zhi)造廠(chang)(chang)提供的(de)(de)(de)(de)(de)其(qi)所(suo)使用(yong)的(de)(de)(de)(de)(de)該(gai)質(zhi)(zhi)量體(ti)(ti)系程(cheng)(cheng)序的(de)(de)(de)(de)(de)書面概括說明(ming)。所(suo)謂產(chan)(chan)品(pin)(pin)制(zhi)(zhi)造廠(chang)(chang)是(shi)指按(an)本標(biao)準(zhun)標(biao)志或識別要(yao)求顯示(shi)在產(chan)(chan)品(pin)(pin)上的(de)(de)(de)(de)(de)完整廠(chang)(chang)名或商標(biao)。
二、壓(ya)力-溫度(du)等(deng)級(ji)

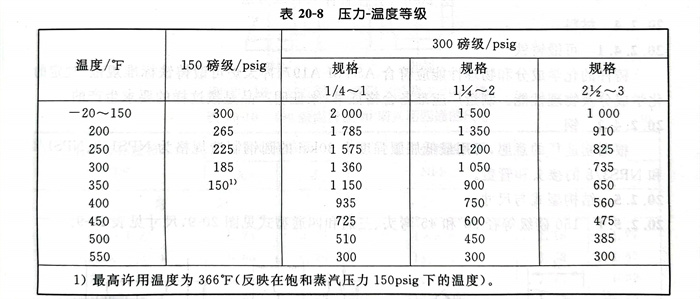

1. 管件的(de)壓(ya)力(li)-溫度(du)(du)等級見表(biao)20-8。所(suo)有等級與(yu)所(suo)容納的(de)液體無關，并且是在表(biao)列溫度(du)(du)下的(de)最大無沖擊壓(ya)力(li)。中間(jian)的(de)等級可以采用所(suo)示(shi)溫度(du)(du)之間(jian)的(de)線性內插法得出。
2. 相應壓(ya)力(li)等級所示的(de)溫度(du)應是承(cheng)壓(ya)構件的(de)材(cai)料(liao)溫度(du)。可以假定材(cai)料(liao)溫度(du)與流體(ti)(ti)溫度(du)相同。采(cai)用(yong)不同于(yu)所容(rong)納液體(ti)(ti)材(cai)料(liao)溫度(du)下的(de)壓(ya)力(li)等級是使用(yong)者的(de)責任(ren)，并應遵循適用(yong)規范的(de)要(yao)求。
三、規格
1. 表20-9～表20-24所規(gui)定的(de)管件規(gui)格是用(yong)相應的(de)管道公稱規(gui)格（NPS）來(lai)識(shi)別的(de)。
注：采用單詞“公稱”作為尺(chi)寸(cun)或規格的(de)一種修(xiu)正，其(qi)意(yi)圖是(shi)說明所規定尺(chi)寸(cun)或規格只作為標記用途。

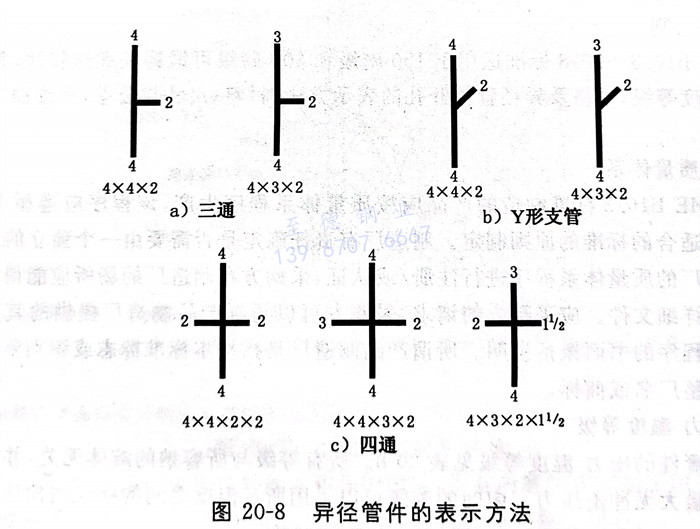

2. 對于異徑(jing)三通、四通和Y形(xing)支管(guan)(guan)(guan)（分支管(guan)(guan)(guan)），應(ying)首先給(gei)出(chu)(chu)其最大主管(guan)(guan)(guan)開(kai)孔的規格，隨(sui)后是給(gei)出(chu)(chu)主管(guan)(guan)(guan)相對端(duan)的開(kai)孔的規格。當(dang)管(guan)(guan)(guan)件(jian)為(wei)三孔或Y形(xing)支管(guan)(guan)(guan)（分支管(guan)(guan)(guan)）時，出(chu)(chu)口的規格最后給(gei)出(chu)(chu)。當(dang)管(guan)(guan)(guan)件(jian)為(wei)四通時，第三個給(gei)出(chu)(chu)的尺(chi)寸是最大側向(xiang)出(chu)(chu)口的開(kai)孔尺(chi)寸，然后是給(gei)出(chu)(chu)相對端(duan)的開(kai)孔尺(chi)寸。用直(zhi)線簡圖來(lai)表(biao)示(shi)如何辨認異徑(jing)管(guan)(guan)(guan)件(jian)。異徑(jing)管(guan)(guan)(guan)件(jian)的表(biao)示(shi)方法見圖20-8。
四、材(cai)料
1. 可(ke)鍛鑄(zhu)鐵
鑄(zhu)件的(de)(de)化(hua)學成(cheng)分(fen)和物(wu)理性能應符合(he)ASTM A197《沖天爐可(ke)鍛鑄(zhu)鐵標準規(gui)范》規(gui)定的(de)(de)化(hua)學成(cheng)分(fen)及物(wu)理性能。制造(zao)廠(chang)應準備合(he)格證書，來證明產品是按這(zhe)樣的(de)(de)要(yao)求生產的(de)(de)。
2. 鋼
根據制造廠的意愿，可(ke)用(yong)最低屈服強度為(wei)30ksi的圓鋼制造規格為(wei)NPS 1/8、NPS 1/4和NPS 3/8的接頭和管蓋。
五、結(jie)構型式與尺寸

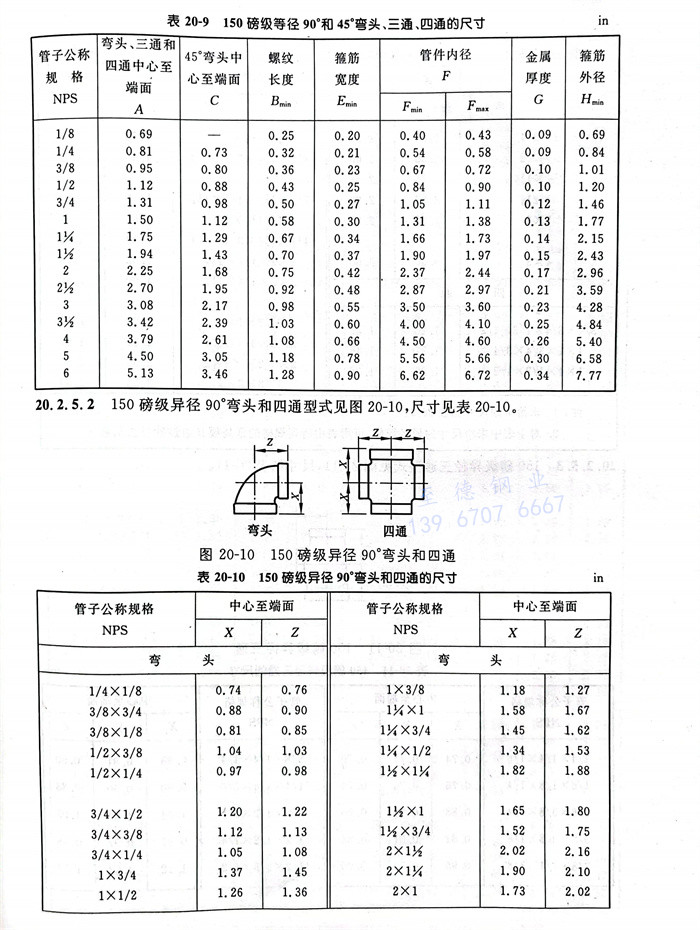

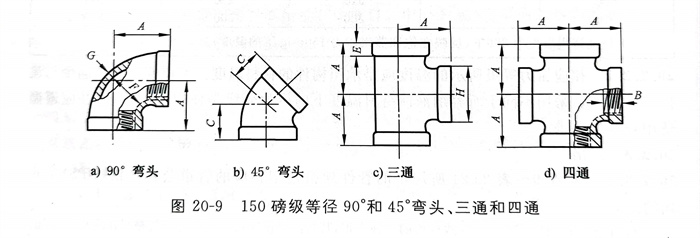

150磅級等徑(jing)90°和45°彎(wan)頭、三通和四通型式見圖20-9，尺寸見表20-9。
150磅級異徑90°彎頭和四通型式見圖20-10，尺(chi)寸見表20-10。

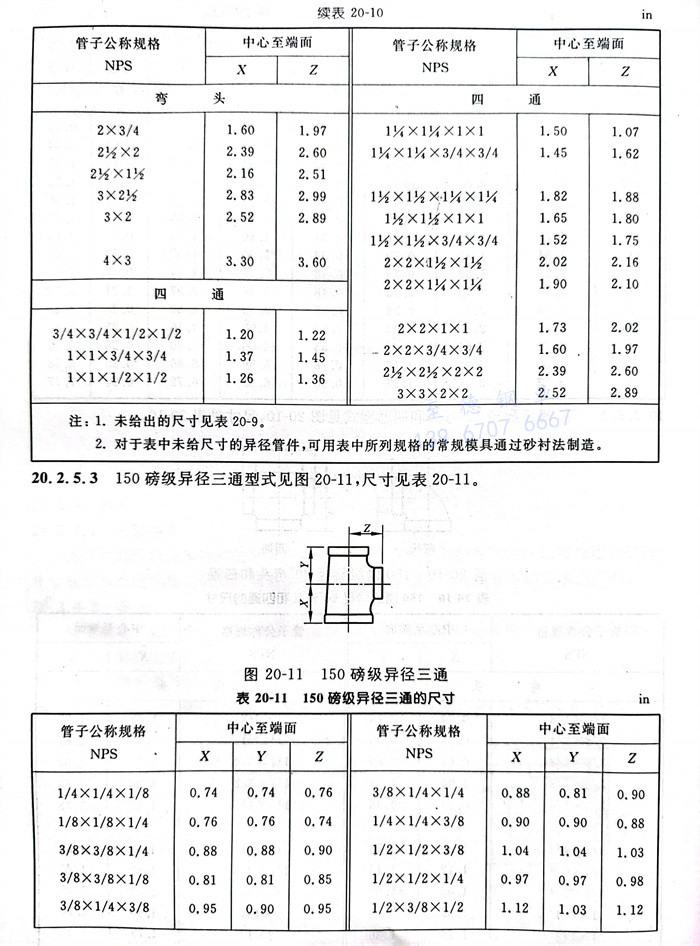

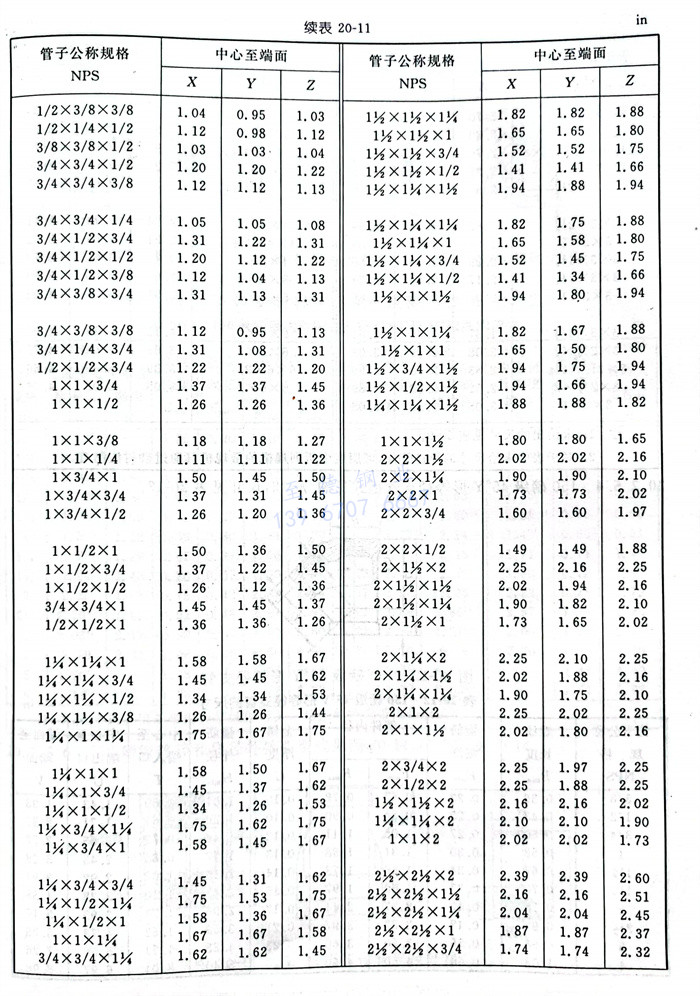

150磅級異徑三(san)通型式(shi)見圖20-11，尺寸見表(biao)20-11。

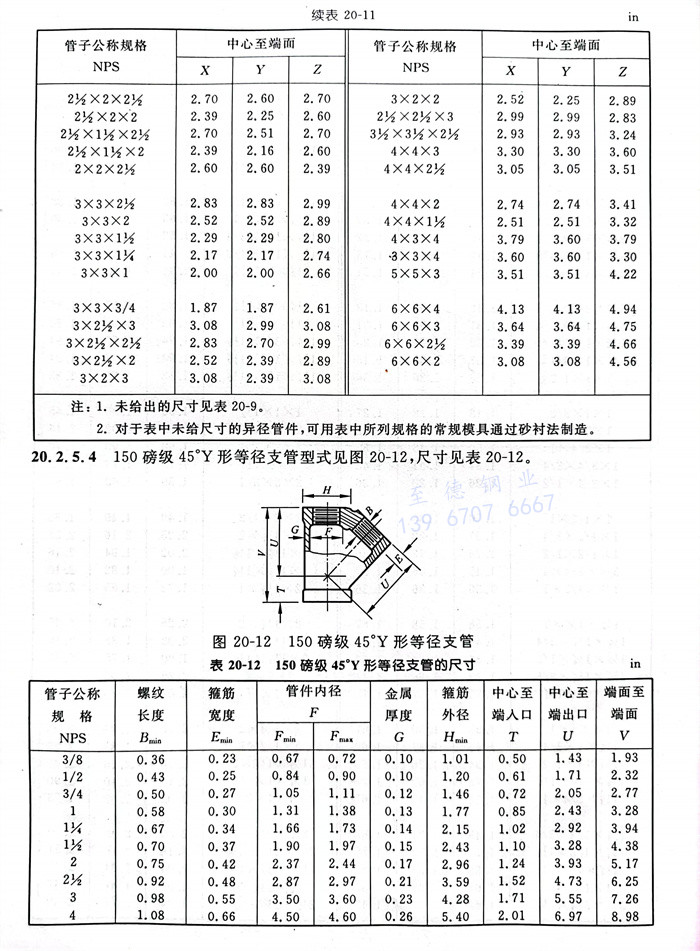

150磅級(ji)45°Y形等徑(jing)支管型式見(jian)圖20-12，尺寸見(jian)表20-12。

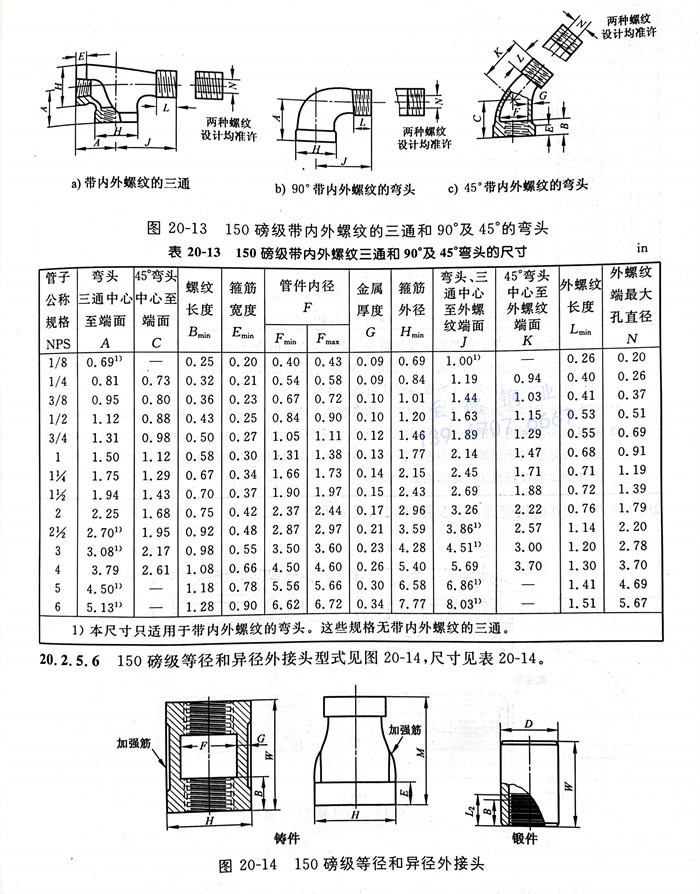

150磅(bang)級帶(dai)內外螺(luo)紋的三通和(he)90°及(ji)45°彎頭的型式(shi)見(jian)圖20-13，尺寸見(jian)表20-13。

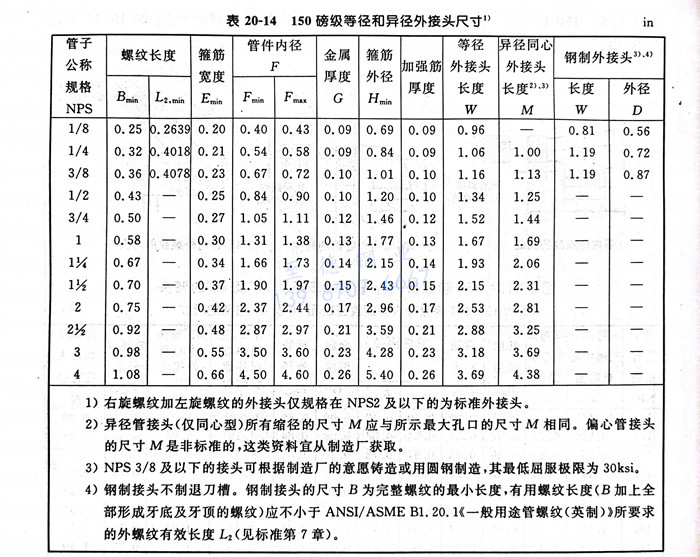

150磅級等徑(jing)和異徑(jing)外接頭型式見(jian)(jian)圖(tu)20-14，尺寸見(jian)(jian)表(biao)20-14。

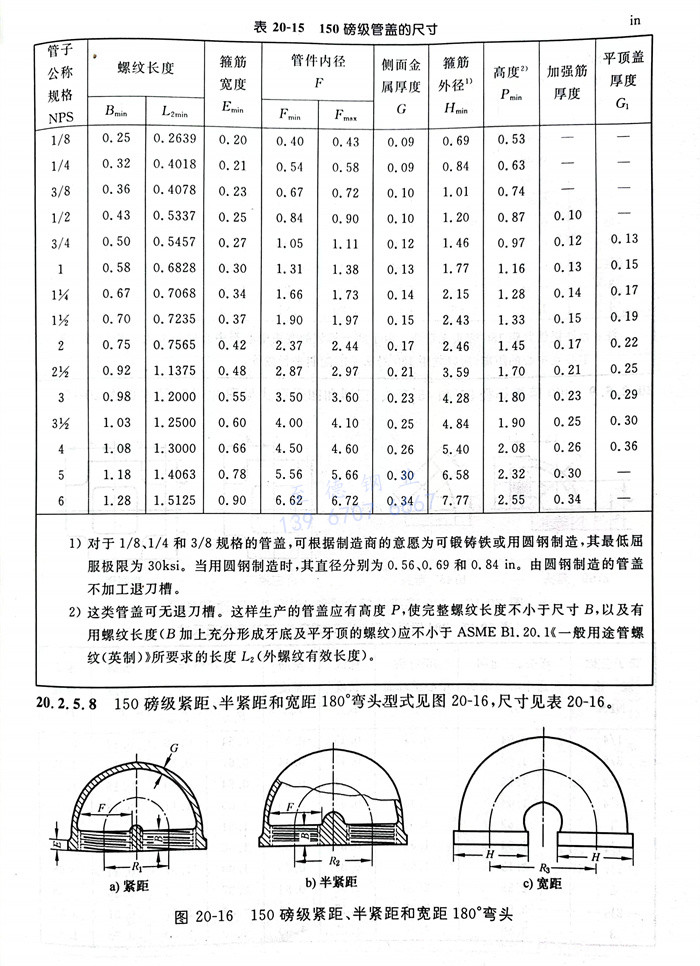

150磅級(ji)管蓋型式(shi)見圖20-15，尺寸見表20-15。

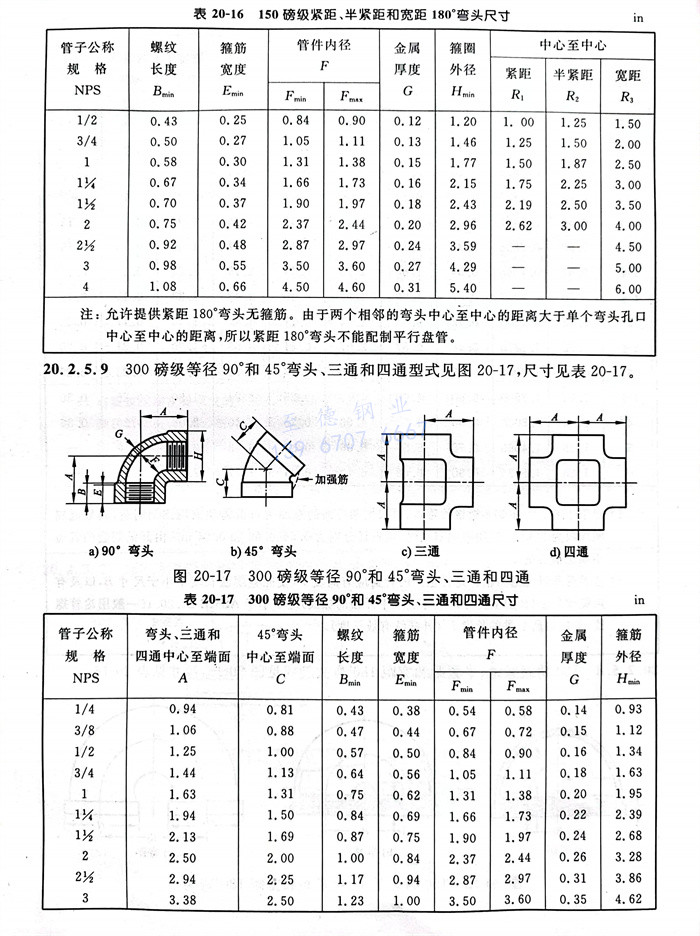

150磅級緊(jin)(jin)距(ju)、半緊(jin)(jin)距(ju)和寬距(ju)180°彎頭型式見(jian)圖(tu)20-16，尺寸見(jian)表20-16。
300磅級等徑(jing)90°和(he)(he)45°彎頭、三通(tong)和(he)(he)四通(tong)型(xing)式見圖20-17，尺寸見表20-17。

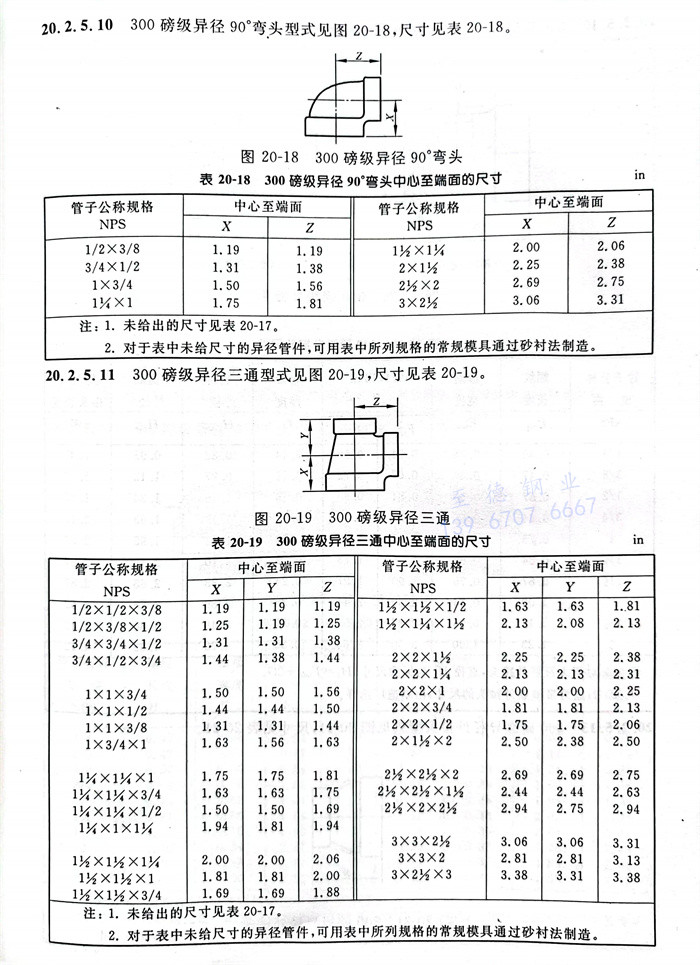

300磅級(ji)異徑90°彎頭型式見圖20-18，尺寸見表20-18。
300磅(bang)級異(yi)徑(jing)三(san)通型式見(jian)圖20-19，尺寸見(jian)表(biao)20-19。
300磅級外接頭型式見圖20-20，尺寸見表20-20。

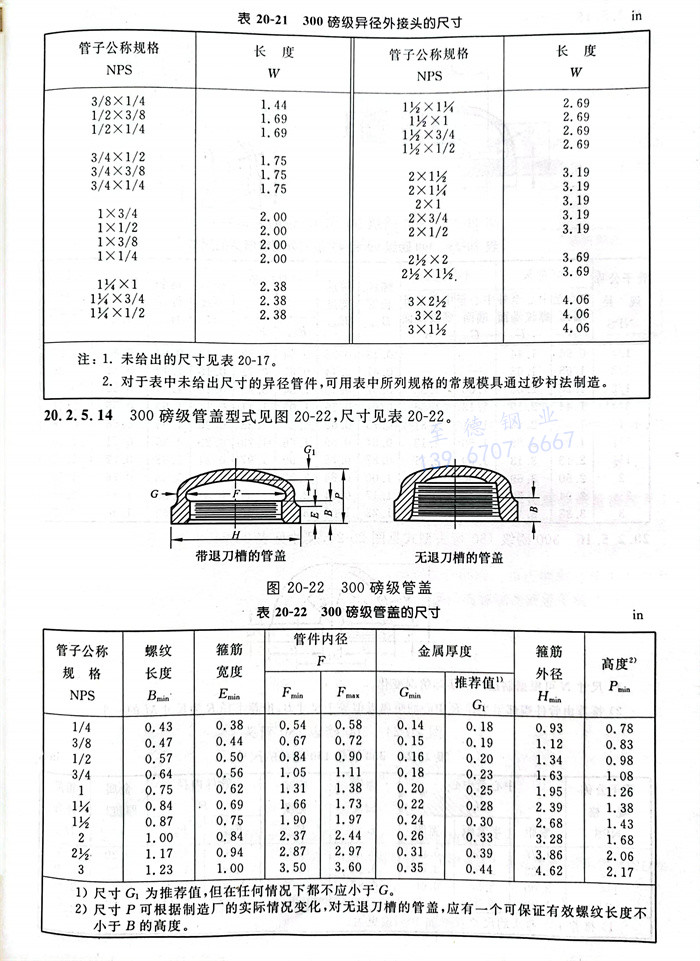

300磅級異(yi)徑(jing)外接頭型式(shi)見圖20-21，尺寸見表20-21。
300磅(bang)級管蓋(gai)型式(shi)見圖20-22，尺寸(cun)見表20-22。

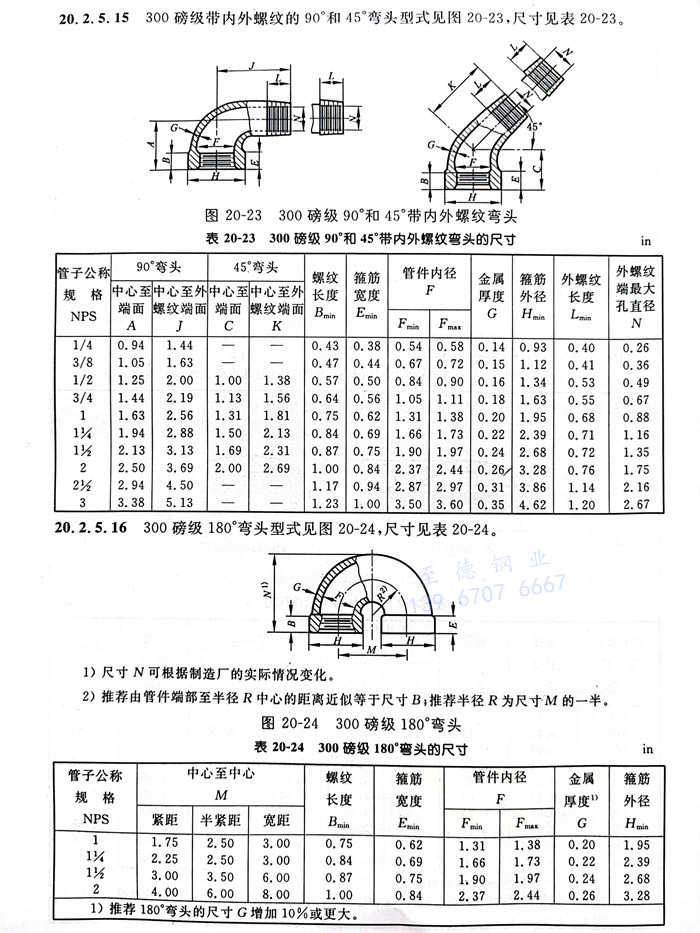

300磅(bang)級帶內(nei)外螺紋的(de)三通和90°及45°彎頭的(de)型(xing)式見圖20-23，尺寸見表20-23。
300磅級180°彎頭型式見(jian)圖20-24，尺(chi)寸見(jian)表20-24。
六(liu)、公(gong)差
考(kao)慮到在制(zhi)作模具(ju)和鑄件中不可避(bi)免地(di)會出現(xian)若干尺(chi)寸偏差，因此應允許(xu)下述公差存在。
1. 金屬厚度公差
鑄件任何部(bu)位(wei)的金屬(shu)厚度(du)均不(bu)應小于表20-9～表20-24中所列(lie)出壁厚值的90％。
2. 中心(xin)至(zhi)端面(mian)公差(cha)

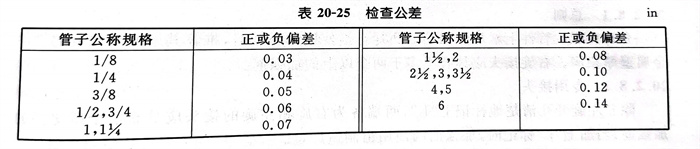

管(guan)件中心至(zhi)端面的(de)(de)尺寸(cun)允(yun)許公差見(jian)表20-25（檢(jian)驗公差）。端面至(zhi)端面的(de)(de)尺寸(cun)公差及(ji)接頭(tou)和異徑接頭(tou)的(de)(de)長度(du)公差應為表20-25中所列值的(de)(de)兩(liang)倍。控制異徑管(guan)件最大(da)開孔(kong)(kong)尺寸(cun)的(de)(de)公差應適(shi)用于所有(you)開孔(kong)(kong)。這(zhe)些公差不適(shi)用于180°彎頭(tou)和管(guan)帽。
七、螺紋加工(gong)
1. 螺紋型式
所有(you)管(guan)件均應(ying)按ASME B1.20.1《一般用(yong)途的英制管(guan)螺(luo)紋》加工螺(luo)紋，除NPS 1/8、NPS 1/4和(he)NPS 3/8規格的鍛軋(ya)接頭（表(biao)20-14）和(he)管(guan)蓋(gai)（表(biao)20-15）可用(yong)圓(yuan)柱(zhu)管(guan)螺(luo)紋外，其(qi)他(ta)所有(you)管(guan)件均應(ying)為(wei)錐管(guan)螺(luo)紋。
2. 螺紋公差

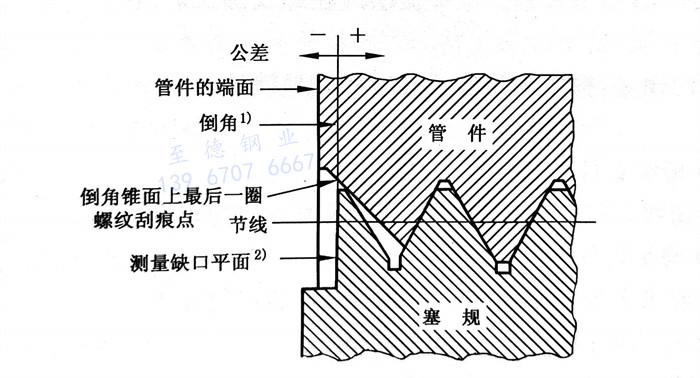

當(dang)(dang)使用(yong)工作量(liang)規測(ce)量(liang)時(shi)(shi)，錐(zhui)(zhui)管(guan)螺(luo)(luo)紋(wen)(wen)的(de)偏(pian)差應(ying)(ying)限制(zhi)在由(you)環規測(ce)量(liang)面和塞(sai)規測(ce)量(liang)槽起大(da)1圈或小1圈以內(nei)(nei)(nei)。當(dang)(dang)使用(yong)錐(zhui)(zhui)管(guan)螺(luo)(luo)紋(wen)(wen)工作量(liang)規測(ce)量(liang)時(shi)(shi)，圓柱螺(luo)(luo)紋(wen)(wen)的(de)偏(pian)差應(ying)(ying)限制(zhi)在由(you)塞(sai)規測(ce)量(liang)槽起大(da)1％圈或小1％以內(nei)(nei)(nei)。測(ce)量(liang)管(guan)件(jian)內(nei)(nei)(nei)螺(luo)(luo)紋(wen)(wen)的(de)基(ji)準(zhun)點依據倒(dao)(dao)角(jiao)(jiao)直(zhi)徑而定。當(dang)(dang)內(nei)(nei)(nei)倒(dao)(dao)角(jiao)(jiao)直(zhi)徑大(da)于內(nei)(nei)(nei)螺(luo)(luo)紋(wen)(wen)的(de)大(da)徑時(shi)(shi)，基(ji)準(zhun)點為倒(dao)(dao)角(jiao)(jiao)錐(zhui)(zhui)處的(de)最后一圈螺(luo)(luo)紋(wen)(wen)的(de)刮痕(hen)。當(dang)(dang)內(nei)(nei)(nei)倒(dao)(dao)角(jiao)(jiao)直(zhi)徑小于等于內(nei)(nei)(nei)螺(luo)(luo)紋(wen)(wen)大(da)徑時(shi)(shi)，基(ji)準(zhun)點為管(guan)件(jian)的(de)端面（見(jian)圖(tu)20-25）。關(guan)于倒(dao)(dao)角(jiao)(jiao)內(nei)(nei)(nei)螺(luo)(luo)紋(wen)(wen)的(de)測(ce)量(liang)見(jian)圖(tu)20-25。
3. 锪孔或倒角
為了(le)便于(yu)連接接頭容(rong)易插(cha)入(ru)和保護螺紋(wen)，所有內螺紋(wen)均應锪孔(kong)，其距離不小于(yu)螺距的一半，并與(yu)螺紋(wen)軸線(xian)大約成45°角(jiao)。锪孔(kong)和倒角(jiao)應與(yu)螺紋(wen)同心。
4. 螺紋長度
所有表格(ge)中規定的螺紋長度應包括锪孔或(huo)倒角在內測量(liang)。
5. 直(zhi)線度
螺紋管件所(suo)有開(kai)孔的螺紋最大允許(xu)直線度(du)偏差應為(wei)0.06in．/ft（0.5％）。
八、加強筋
1. 總則
允許在螺(luo)紋管(guan)(guan)件上(shang)增加(jia)(jia)(jia)(jia)加(jia)(jia)(jia)(jia)強筋或凸(tu)耳。當使用加(jia)(jia)(jia)(jia)強筋時，推薦其厚(hou)度與規定(ding)的管(guan)(guan)件金屬壁厚(hou)相同。右旋(xuan)接頭應(ying)具有不多(duo)于兩個以上(shang)的加(jia)(jia)(jia)(jia)強筋。
2. 專用接頭
除非(fei)左(zuo)旋(xuan)開孔清楚地(di)標記(ji)上(shang)(shang)“L”，兩端各(ge)為右旋(xuan)和左(zuo)旋(xuan)的接頭應具有4個(ge)或更多的加(jia)強筋，當加(jia)上(shang)(shang)“L”標記(ji)時，加(jia)強筋的使用(yong)由(you)制(zhi)造(zao)廠定。
九、端面(mian)坡(po)口
允許在管件開孔的(de)端(duan)面(mian)(mian)(mian)帶有(you)不超(chao)過5°的(de)坡(po)口。中心到(dao)端(duan)面(mian)(mian)(mian)，端(duan)面(mian)(mian)(mian)到(dao)端(duan)面(mian)(mian)(mian)及箍(gu)筋的(de)寬度尺寸可以包括或(huo)不包括坡(po)口在內(nei)。
十、鍍層
1. 可鍛鑄(zhu)鐵管(guan)件(jian)
當可鍛鑄鐵管(guan)件鍍鋅(xin)時，應(ying)(ying)按 ASTM A153 標(biao)準進行(xing)(xing)熱(re)鍍鋅(xin)，或按符合(he)于ASTM B663中的I型、使用(yong)條件4進行(xing)(xing)電(dian)鍍鋅(xin)。熱(re)浸鋅(xin)層(ceng)最小(xiao)厚(hou)度(du)為0.0034in，并應(ying)(ying)在(zai)加工螺紋(wen)之間(jian)進行(xing)(xing)。電(dian)鍍鋅(xin)層(ceng)最小(xiao)厚(hou)度(du)應(ying)(ying)為0.001in，電(dian)鍍鋅(xin)應(ying)(ying)在(zai)螺紋(wen)加工后進行(xing)(xing)。
2. 鋼管(guan)件
由圓鋼制(zhi)造(zao)的(de)(de)接頭(tou)和管蓋可按ASTM B663中的(de)(de)I型(xing)、使(shi)用條(tiao)件4進行電鍍鋅，或按ASTM B766中的(de)(de)NS型(xing)電鍍鎘。電鍍鍍層應在螺紋加(jia)工后進行。
3. 其他鍍層
應按采購方的(de)規定，提供滿足協(xie)議要求的(de)其他鍍層。
十一、標志
1. 150磅級管件
每(mei)一個150磅級管件(jian)應(ying)標(biao)(biao)記制(zhi)造廠名稱(cheng)或商標(biao)(biao)作為(wei)識別(bie)標(biao)(biao)志。
2. 300磅級(ji)管(guan)件
每一個(ge)300磅級(ji)管(guan)件都應(ying)標記具有以下內容的識別標志(zhi)：
a. 制造廠名稱或商標；
b. 數字“300”；
c. 表示可鍛鑄鐵的字母(mu)“MI”；
d. 規格；
e. 由MSS SP-25《閥門、管件(jian)、法蘭和管接(jie)頭標(biao)記(ji)系(xi)統的(de)標(biao)準實施規程》允許的(de)其他標(biao)志。
