本章所介(jie)紹的美國(guo)管(guan)件(jian)標準(zhun)主要為美國(guo)機械工(gong)(gong)程師(shi)協會（即ASME）近(jin)期(qi)發布的最新標準(zhun)，這些管(guan)件(jian)標準(zhun)主要為：灰鑄鐵螺(luo)紋管(guan)件(jian)（ASME B16.4-1998）、可鍛鑄鐵螺(luo)紋管(guan)件(jian)（ASME B16.3-1998）、承插(cha)焊和螺(luo)紋連接(jie)鍛鋼制管(guan)件(jian)（ASME B16.11-2005）、工(gong)(gong)廠制造的鍛鋼對焊管(guan)件(jian)及鍛鋼制對焊短半徑彎頭和180°彎頭等(deng)。
鍛鋼制對焊短半徑彎(wan)頭和180°彎(wan)頭 ASME B16.28 標準
一、適用范圍(wei)
1. 總則
ASME B16.28-1994標(biao)(biao)準規定了鍛軋制(zhi)碳素鋼及(ji)合金鋼對(dui)焊短半(ban)徑(jing)彎頭和短半(ban)徑(jing)180°彎頭的等級(ji)、總(zong)體尺寸(cun)、試驗、公差以及(ji)標(biao)(biao)記。術語“鍛制(zhi)的”（wrought）是指由管(guan)材（鋼管(guan)和管(guan)子）、板材或鍛件(jian)制(zhi)成的管(guan)件(jian)。
2. 管件制品
本標(biao)準沒有規(gui)定采用交叉(cha)焊接的(de)管(guan)件(jian)制品。這種管(guan)件(jian)的(de)設計，包(bao)括在ASME B31《壓力(li)管(guan)道規(gui)范》中(zhong)或ASME鍋爐(lu)和壓力(li)容器規(gui)范中(zhong)。
3. 使用條件
選擇適合(he)于特定(ding)流體使用條件(jian)的(de)(de)管件(jian)形式和材料不屬于本標準(zhun)的(de)(de)范圍。
4. 焊接(jie)
安裝焊(han)接要(yao)求(qiu)已超出(chu)本標準的(de)范圍。安裝焊(han)接應按適用的(de)管道規范或(huo)包(bao)括(kuo)安裝該管件的(de)管道系統在(zai)內的(de)規程進(jin)行。
二(er)、設計和壓力等(deng)級
1. 管件的設(she)計(ji)
管(guan)件設計應按(an)美國(guo)(guo)國(guo)(guo)內公認的(de)(de)壓力容器(qi)或管(guan)道規范中所包含的(de)(de)數學分析方法確定，或按(an)制造廠的(de)(de)意見，依據(ju)20.5.9條，采用驗證方法進行。為了滿足設計要求，可(ke)以預料，成型(xing)管(guan)件某些部分的(de)(de)壁厚可(ke)能需(xu)要比準備使用該管(guan)件的(de)(de)管(guan)道壁厚要厚。
2. 等級基準
按本標準設計的管(guan)(guan)件的許用壓(ya)力(li)等級應(ying)是(shi)按相(xiang)同(tong)規(gui)格(ge)和材(cai)料的無(wu)縫直管(guan)(guan)的壓(ya)力(li)。相(xiang)同(tong)規(gui)格(ge)和材(cai)料是(shi)指：管(guan)(guan)子(zi)公稱規(gui)格(ge)（NPS），壁厚或壁厚序列號以及包括與相(xiang)應(ying)材(cai)料標準的化(hua)學成分及力(li)學性能的比較。
3. 記錄的保(bao)存
在制(zhi)造廠(chang)(chang)的(de)現場就能(neng)(neng)得(de)到數(shu)(shu)學分析和／或合(he)格的(de)驗證試驗結果(guo)的(de)記(ji)錄，供采購方檢查。按與制(zhi)造廠(chang)(chang)達成的(de)協(xie)議，采購方應能(neng)(neng)得(de)到這些數(shu)(shu)據的(de)合(he)格證書(shu)的(de)復印件。
三、規格
表(biao)20-64～表(biao)20-69中管(guan)件的規格采用ANSI／ASME B36.10《焊接(jie)和(he)無縫軋(ya)制鋼管(guan)》定(ding)義(yi)的管(guan)子公稱規格（NPS）表(biao)示。
四、材料
本標準所包含的鍛鋼制管件(jian)材(cai)料(liao)應(ying)與ASTM A234《中高溫用鍛制碳鋼和合金鋼管件(jian)》、ASTM A403《鍛制奧氏體不銹鋼管件(jian)》、ASTM A420《低溫用鍛制碳鋼和合金鋼管件(jian)》或相(xiang)應(ying)的ASME鍋爐和壓力(li)容器規范第II卷，材(cai)料(liao)A篇，鐵基材(cai)料(liao)規范相(xiang)一致(zhi)。
五(wu)、結構型式與尺寸
由于米制單位(wei)(wei)和英(ying)制單位(wei)(wei)不能做到精確的等同，因(yin)此使用者必須分別采用兩(liang)種單位(wei)(wei)制。
1. 短半徑彎頭

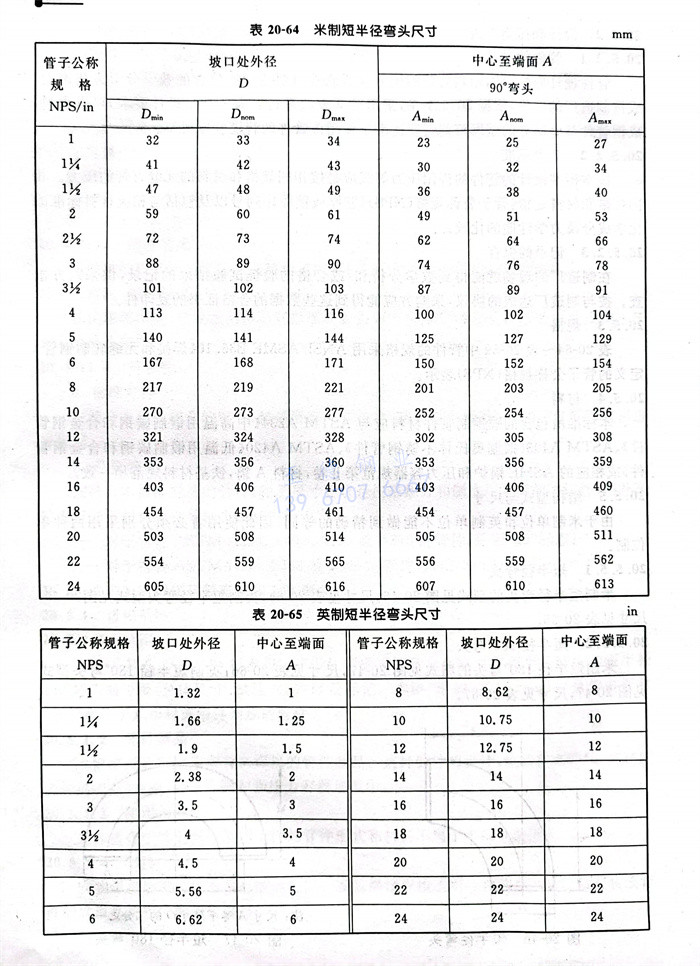

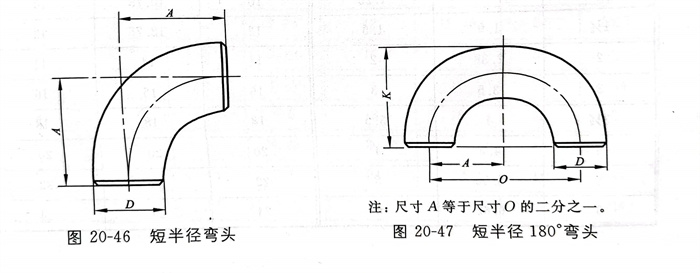

米制(zhi)短半(ban)徑彎頭的型(xing)(xing)式(shi)見圖20-46，尺寸見表(biao)20-64，英制(zhi)短半(ban)徑彎頭型(xing)(xing)式(shi)見圖20-46，尺寸見表(biao)20-65。
2. 短(duan)半(ban)徑180°彎頭

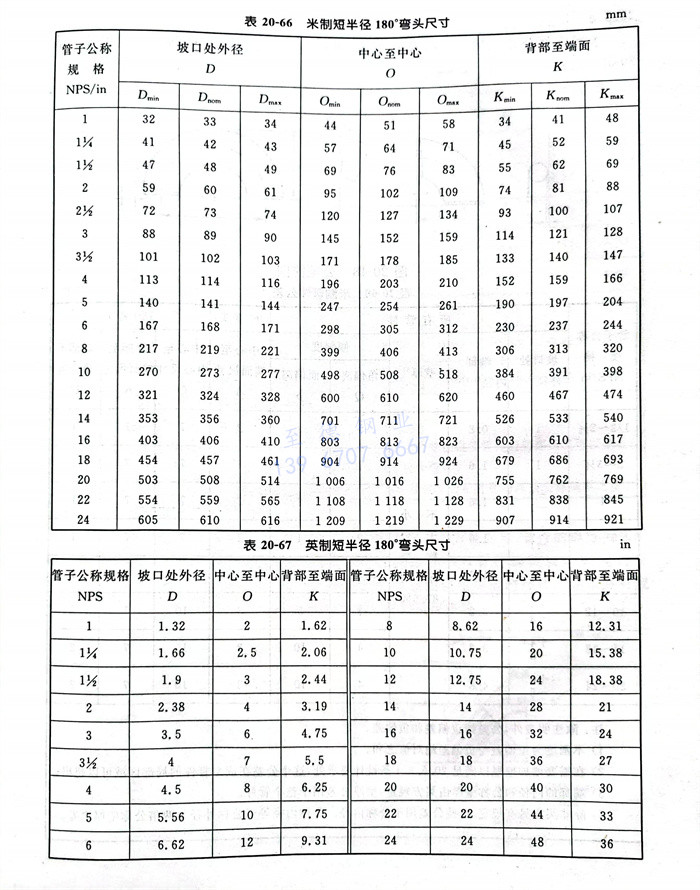

米制短半(ban)徑180°彎(wan)頭(tou)的型式(shi)見圖20-47，尺寸見表20-66；英制短半(ban)徑180°彎(wan)頭(tou)型式(shi)見圖20-47，尺寸見表20-67。
六(liu)、公差(cha)

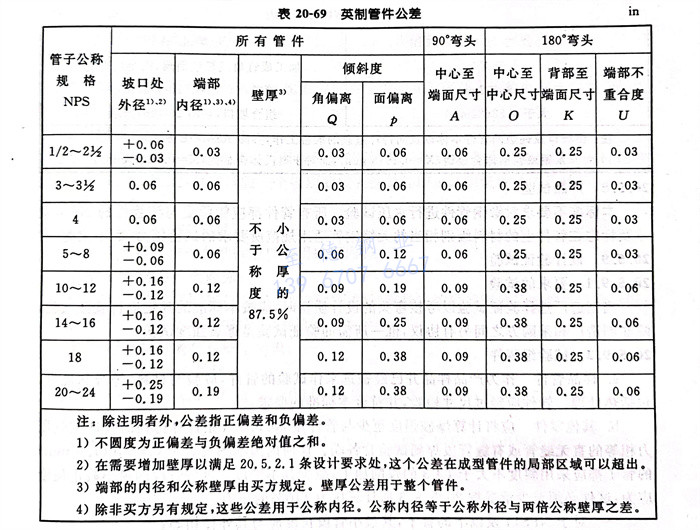

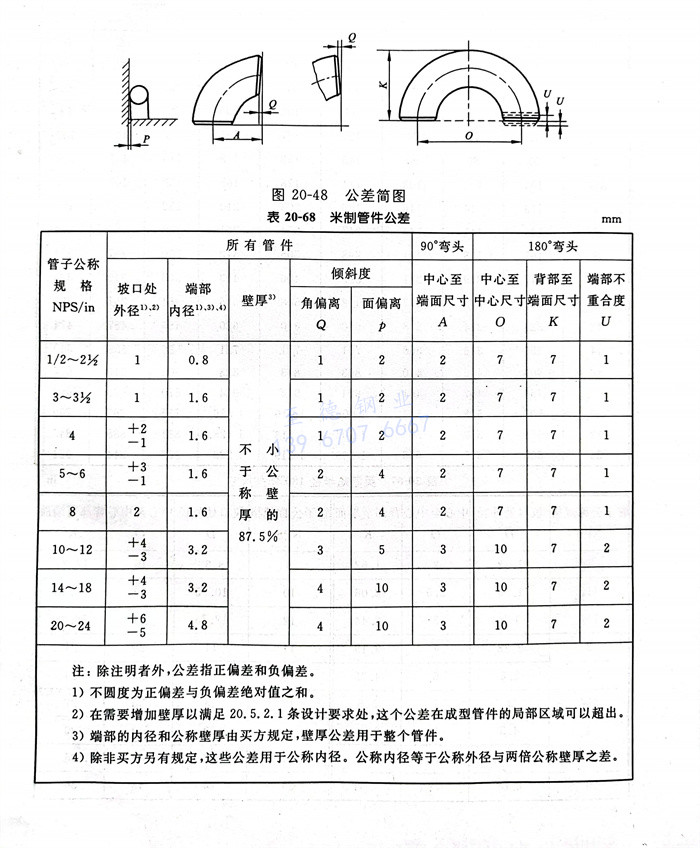

米制(zhi)管件公差見(jian)圖(tu)20-48，尺(chi)寸(cun)見(jian)表20-68；英制(zhi)管件公差 見(jian)圖(tu)20-48，尺(chi)寸(cun)見(jian)表20-69。
注：除(chu)注明者外，公差(cha)指(zhi)正偏(pian)差(cha)和負偏(pian)差(cha)。
1. 不圓(yuan)度為正偏(pian)差與負偏(pian)差絕對值之和(he)。
2. 在需要(yao)(yao)增加壁(bi)厚(hou)以滿足20.5.2.1條設計要(yao)(yao)求處，這(zhe)個公(gong)差在成型(xing)管件的局部區域可以超出(chu)。
3. 端部的內(nei)徑和公(gong)稱壁(bi)厚由買方(fang)規(gui)定，壁(bi)厚公(gong)差用(yong)于(yu)整個管件(jian)。
4. 除非買方(fang)另有(you)規定，這些公(gong)(gong)差用(yong)于公(gong)(gong)稱(cheng)內徑。公(gong)(gong)稱(cheng)內徑等(deng)于公(gong)(gong)稱(cheng)外徑與兩倍公(gong)(gong)稱(cheng)壁厚之差。
注：除注明者外，公差(cha)指正偏(pian)差(cha)和負偏(pian)差(cha)。
1. 不圓度(du)為正偏(pian)差與(yu)負偏(pian)差絕對(dui)值之和(he)。
2. 在需(xu)要增加壁(bi)厚以(yi)(yi)滿足20.5.2.1條(tiao)設計要求處，這個公差(cha)在成型管件的局(ju)部區域(yu)可(ke)以(yi)(yi)超出。
3. 端部的內徑和(he)公稱(cheng)壁(bi)厚由(you)買(mai)方(fang)規(gui)定。壁(bi)厚公差用于整個(ge)管件。
4. 除非買方另有規(gui)定，這些公(gong)(gong)(gong)差用(yong)于(yu)公(gong)(gong)(gong)稱(cheng)內徑。公(gong)(gong)(gong)稱(cheng)內徑等(deng)于(yu)公(gong)(gong)(gong)稱(cheng)外徑與兩(liang)倍(bei)公(gong)(gong)(gong)稱(cheng)壁厚之(zhi)差。
七、端部制(zhi)備(bei)

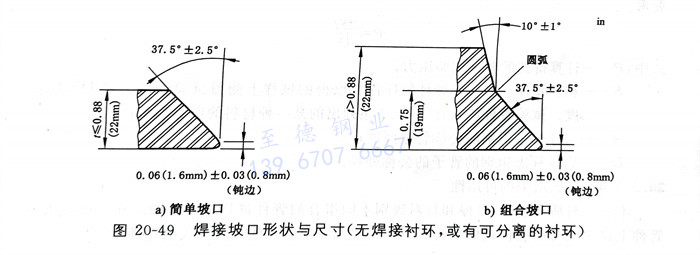

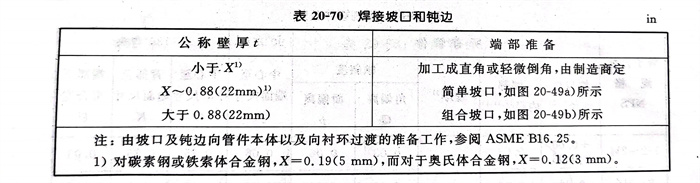

焊(han)(han)(han)接(jie)端(duan)部(bu)(bu)應符合ASME B16.25《對(dui)接(jie)焊(han)(han)(han)端(duan)》的規(gui)定。為方(fang)便起見，管件的焊(han)(han)(han)接(jie)端(duan)部(bu)(bu)用圖(tu)及表(biao)來表(biao)示。管件端(duan)部(bu)(bu)焊(han)(han)(han)接(jie)坡(po)口(kou)形(xing)狀與(yu)(yu)尺寸見圖(tu)20-49，管件焊(han)(han)(han)接(jie)坡(po)口(kou)和鈍邊見表(biao)20-70。管件的壁厚(hou)與(yu)(yu)同其焊(han)(han)(han)接(jie)的管子(zi)壁厚(hou)相等(deng)，以避免使用焊(han)(han)(han)接(jie)內襯環(huan)。除非另(ling)有(you)規(gui)定，對(dui)于規(gui)定的管子(zi)壁厚(hou)，管件的焊(han)(han)(han)接(jie)端(duan)按不用襯環(huan)的情況供應。
八(ba)、產品試(shi)驗
本標(biao)準不要(yao)(yao)求(qiu)對鍛鋼管件(jian)進行水(shui)壓(ya)試驗。所(suo)有(you)管件(jian)都應(ying)能(neng)承受與該(gai)管件(jian)的NPS、壁(bi)厚及標(biao)志在管件(jian)上(shang)的材料(liao)級別相當的無縫鋼管適用規范所(suo)要(yao)(yao)求(qiu)的試驗壓(ya)力，而不泄漏(lou)。
九(jiu)、設計驗(yan)證試驗(yan)
1. 要求(qiu)的試驗
當制造廠選擇驗證(zheng)試(shi)驗以(yi)考核(he)彎頭的設計質(zhi)量(liang)時，應按本標準(zhun)的規定進行驗證(zheng)試(shi)驗，除(chu)非制造廠和采購(gou)方之間另(ling)有協(xie)議，惟一所需的驗證(zheng)試(shi)驗是爆破強度試(shi)驗。
2. 試(shi)驗組裝件
a. 樣(yang)品(pin)(pin)管(guan)件 作(zuo)為(wei)產(chan)品(pin)(pin)樣(yang)品(pin)(pin)并已經(jing)被選來作(zuo)試驗(yan)的管(guan)件，應驗(yan)明(ming)材料、等級和批(pi)量，包(bao)括(kuo)熱處理。管(guan)件應經(jing)過尺寸檢驗(yan)，并符合本標準的要求(qiu)。
b. 其他零件 應(ying)將計算爆(bao)破強度(du)至少(shao)與(yu)管(guan)(guan)(guan)件按(an)20.5.9.3條計算得到的(de)驗證(zheng)試(shi)驗壓(ya)力相等的(de)直(zhi)無(wu)縫(feng)(feng)管(guan)(guan)(guan)或(huo)有縫(feng)(feng)管(guan)(guan)(guan)段(duan)焊到試(shi)驗管(guan)(guan)(guan)各端。任何(he)內圓(yuan)不圓(yuan)度(du)大于0.06 in（1.6mm）的(de)管(guan)(guan)(guan)子都(dou)應(ying)采用(yong)斜度(du)不大于1：3的(de)鏜削加工，減少(shao)其不圓(yuan)度(du)。這些(xie)管(guan)(guan)(guan)段(duan)的(de)最小截止長度(du)應(ying)為：試(shi)件必須至少(shao)承受按(an)20.5.9.3所計算壓(ya)力110％的(de)壓(ya)力。
對(dui)于NPS14及(ji)以下的(de)管子，其最小管段長度應與(yu)其外(wai)徑(jing)相等；
對于(yu)大于(yu)NPS14的管子，其(qi)最小管段長度應為其(qi)外徑的一半。
3. 試驗程序和驗收標(biao)準
水(shui)壓試(shi)驗(yan)用(yong)的試(shi)驗(yan)流體應為水(shui)或(huo)其他液(ye)體。應對試(shi)驗(yan)組裝(zhuang)件施加水(shui)壓。當試(shi)驗(yan)組裝(zhuang)件能經受住按下式計算(suan)得到的驗(yan)證試(shi)驗(yan)壓力的105％而不發(fa)生(sheng)破裂時，即滿足驗(yan)證試(shi)驗(yan)要求。
P= 2St/D
式中：P---計(ji)算得到的驗證試(shi)驗壓力；
S---在從管(guan)件上(shang)或試(shi)驗(yan)管(guan)件的(de)樣件上(shang)取得的(de)試(shi)樣上(shang)測得試(shi)驗(yan)管(guan)件的(de)最大抗拉強度。試(shi)驗(yan)管(guan)件應(ying)符合20.5.4條列出的(de)某(mou)一種(zhong)材料的(de)所(suo)有要(yao)求；
t---管件標志識別的公稱管壁厚度；
D---管件標志識別的管子的公稱外徑。
4. 試(shi)驗(yan)結果的可用性
不(bu)需要對(dui)所有規格(ge)、壁厚和材料級別(bie)不(bu)同組合的(de)(de)管件進行逐一(yi)試(shi)(shi)驗(yan)。在一(yi)個(ge)代表(biao)性管件上(shang)得出(chu)的(de)(de)合格(ge)驗(yan)證試(shi)(shi)驗(yan)可代表(biao)以(yi)下所述范(fan)圍內的(de)(de)其他相同形式的(de)(de)管件。
a. 規格范圍(wei)
試驗(yan)管件(jian)(jian)可用來檢驗(yan)規格(ge)為試驗(yan)管件(jian)(jian)規格(ge)的0.5倍到2倍的類似管件(jian)(jian)。
b. 厚(hou)度范圍
一(yi)個試(shi)驗(yan)管件可以用來對t/D比值(zhi)為試(shi)驗(yan)管件的(de)(de)0.5倍到3倍的(de)(de)類似比例的(de)(de)管件進行評(ping)定或考核。
c. 材料級別(bie)
由各種級別鋼材制造的(de)幾何尺寸(cun)相同的(de)管件，其耐壓(ya)能(neng)力直接與各個級別材料的(de)抗拉強度成正比。因(yin)此，只需試(shi)驗一個級別的(de)代表性管件即可證明該管件的(de)設計(ji)。
十(shi)、 標志
1. 標(biao)(biao)準標(biao)(biao)志（見注）
每(mei)個(ge)管件都應作永久性標志(zhi)以(yi)(yi)表明以(yi)(yi)下內容：
a. 制造廠(chang)的名(ming)稱(cheng)或(huo)商標；
b. 材料的(de)識(shi)別(bie)和類別(bie)（ASTM或(huo)ASME級別(bie)符號(hao)）；爐號(hao)或(huo)制造廠(chang)的(de)爐號(hao)識(shi)別(bie)標記；
c. 在級別符號前加前綴“WP”表示符合本標準；
d. 壁厚(hou)序列號或公稱(cheng)壁厚(hou)標(biao)識；
e. NPS（管(guan)子公稱規格）。
注：管件的壓力(li)等級用NPS，壁厚（或(huo)序(xu)列號(hao)）及標志在管件上的材料（見(jian)20.5.2.2）表(biao)示。
2. 例外(wai)
當管件的(de)規格不允許進行(xing)完整標志時(shi)，可(ke)逆上述內容順序省略識別標志。
