1. 不(bu)銹鋼(gang)容器框架平臺的設計

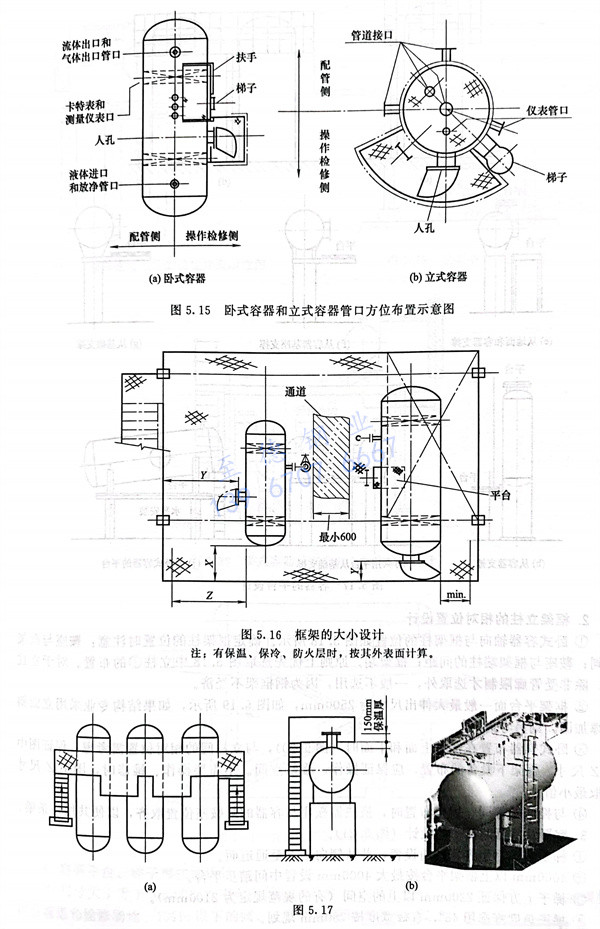

  ①. 兩(liang)層以上布置容器的(de)(de)框架平(ping)臺(tai)按圖5.16的(de)(de)規定，并用梯子上下平(ping)臺(tai)。框架的(de)(de)邊由圖中的(de)(de)X、Y、Z尺(chi)寸決定，同時，應(ying)注意其他因素。Z≥6000mm。

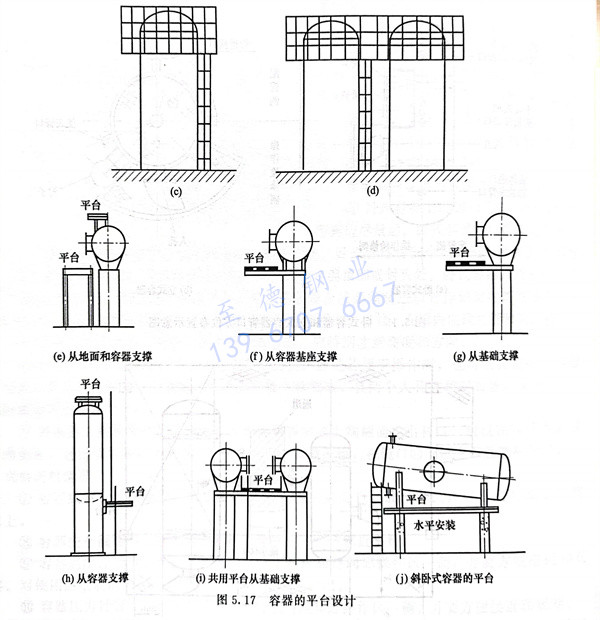

  ②. 不銹(xiu)鋼臥(wo)式(shi)(shi)(shi)容(rong)器(qi)(qi)的平(ping)臺設置(zhi)要考(kao)慮人孔和液(ye)(ye)面計(ji)等操(cao)作因素。對于集(ji)中布置(zhi)的臥(wo)式(shi)(shi)(shi)容(rong)器(qi)(qi)可(ke)設聯(lian)合平(ping)臺，如圖(tu)5.17（a）所示。頂部(bu)平(ping)臺標高(gao)比頂部(bu)管(guan)口法蘭面低150mm，如圖(tu)5.17（b）所示。當(dang)液(ye)(ye)面計(ji)上部(bu)接(jie)口高(gao)度(du)距地(di)面或操(cao)作平(ping)臺超過3m時，液(ye)(ye)面計(ji)可(ke)設在(zai)直梯(ti)附(fu)近。立式(shi)(shi)(shi)容(rong)器(qi)(qi)的獨立平(ping)臺見圖(tu)5.17（c），立式(shi)(shi)(shi)容(rong)器(qi)(qi)的聯(lian)合平(ping)臺見圖(tu)5.17（d）。

  不銹鋼容器平(ping)臺(tai)的(de)生根(gen)方式(shi)見圖(tu)5.17（e）～（i）。圖(tu)5.17（j）是斜臥(wo)式(shi)容器的(de)平(ping)臺(tai)設計(ji)。

2. 框架立(li)柱的相(xiang)對(dui)位置設計(ji)

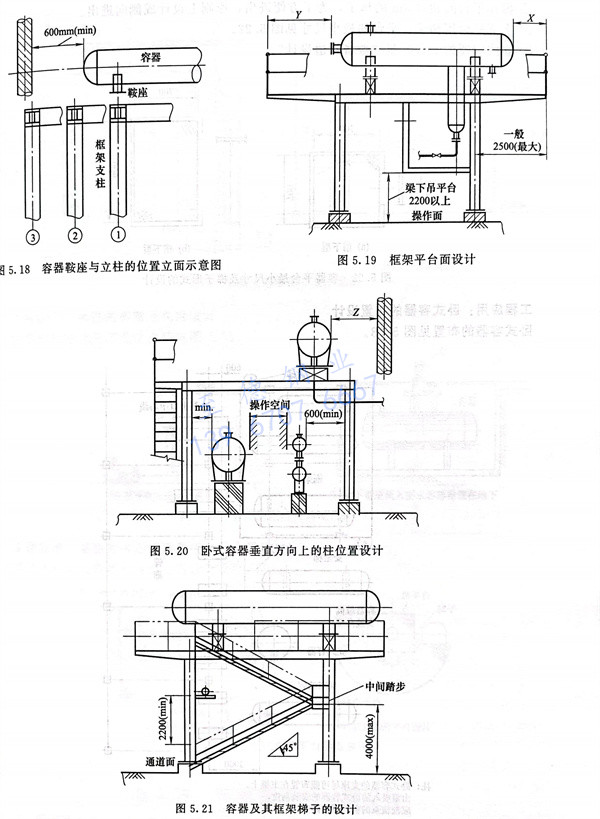

  ①. 臥式(shi)容器軸向(xiang)與框(kuang)架(jia)柱(zhu)的(de)(de)位置如圖5.18所示。確定(ding)框(kuang)架(jia)柱(zhu)的(de)(de)位置時(shi)注意：鞍(an)座(zuo)與框(kuang)架(jia)相同；鞍(an)座(zuo)與框(kuang)架(jia)端柱(zhu)的(de)(de)間距；框(kuang)架(jia)端。原則上(shang)優先選(xuan)取(qu)圖5.18中立柱(zhu)①的(de)(de)布置。對于立柱(zhu)③，除非(fei)受管廊(lang)限(xian)制才選(xuan)取(qu)外，一般不選(xuan)用，因(yin)為鋼框(kuang)架(jia)不經濟。

  ②. 框架平臺面一般最(zui)大伸出尺寸為(wei)2500mm，如(ru)圖(tu)5.19所示，如(ru)果結構專業采用立面斜支撐加(jia)固，則(ze)另考慮。

  ③. 臥式(shi)容器布置(zhi)在框架(jia)上面(mian)和下面(mian)時（圖(tu)5.20），與立柱間的相對位置(zhi)需考慮(lv)：保證圖(tu)中(zhong)的Z尺寸。框架(jia)下設備的布置(zhi)，應保證操作、維修空(kong)間。不需要操作、維修時，圖(tu)中(zhong)Z尺寸可取(qu)最小值。

  ④. 與(yu)換熱(re)器等同一框架(jia)布置(zhi)時，換熱(re)器鞍座(zuo)與(yu)容器的某鞍座(zuo)位置(zhi)取齊，以(yi)便共用(yong)一條梁。

3. 容器(qi)及其框(kuang)架梯子的設(she)計（圖5.21）。

  ①. 梯子按平行于容器軸向(xiang)設(she)置，并從(cong)側(ce)向(xiang)上下至(zhi)通道面。

  ②. 4000mm以上框架平(ping)臺按最(zui)大4000mm設置中(zhong)間踏步(bu)平(ping)臺。

  ③. 梯子(zi)上(shang)方保證2200mm以(yi)上(shang)的空間（有的規(gui)范(fan)規(gui)定為2100mm）。

  ④. 梯子(zi)角(jiao)度宜選用45°，有(you)效(xiao)寬度按750mm規劃。

4.  容(rong)器平臺、梯子(zi)形(xing)式的設(she)計(ji)

  ①. 尺寸大(da)于(yu)等于(yu)3m的(de)(de)操作平臺上的(de)(de)閥(fa)(fa)(fa)（尺寸大(da)于(yu)等于(yu)2in）、人孔、安(an)全閥(fa)(fa)(fa)和調節閥(fa)(fa)(fa)等，需設(she)通道和檢修場地。1 1/2 in以(yi)下的(de)(de)閥(fa)(fa)(fa)、立(li)管上的(de)(de)閥(fa)(fa)(fa)和儀(yi)表等的(de)(de)操作，可在梯子上操作。

  ②. 操作平臺間超過3m的(de)梯子，為了方便進出(chu)，原則上設計成側向進出(chu)。

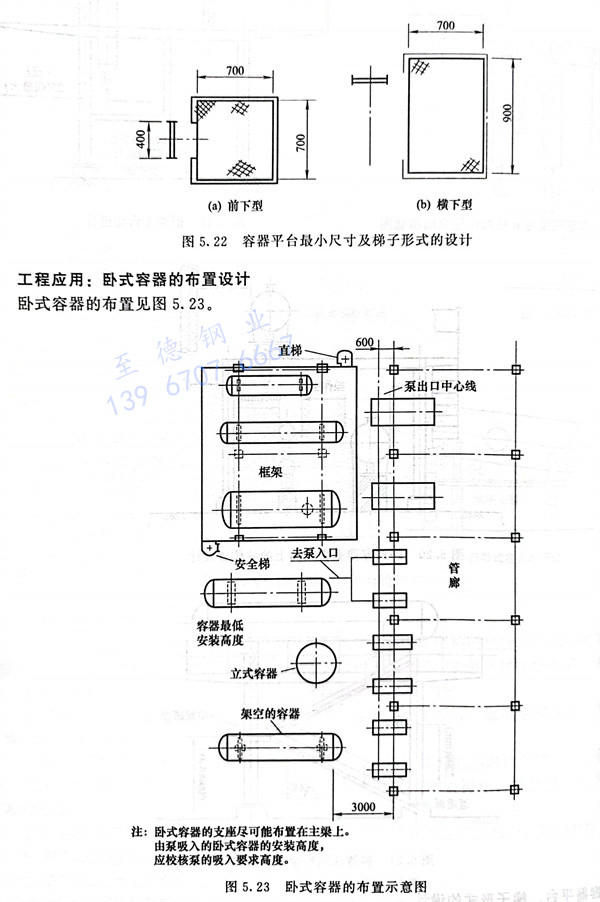

  ③. 上下平臺用梯子。平臺的(de)最小尺寸見圖5.22。

  ④. 立式容器的平臺參照“敷塔管道設計”。
