（1）普通碳(tan)素(su)結(jie)構鋼(gang)不得(de)用(yong)于GC1級、GCD級管(guan)道(dao)。

（2）沸騰鋼和半鎮靜鋼（碳素(su)結構鋼）不得用于GCD級(ji)管(guan)道和有毒或(huo)者可燃介(jie)質管(guan)道，設計壓力應不大于1.6MPa，使用溫(wen)度范圍為(wei)0～200℃。

（3）Q215A、Q235A等A級(ji)鎮靜鋼不得用于GCD級(ji)管道(dao)和有毒或者可燃介(jie)質管道(dao)，設計壓力應不大于1.6MPa，使用溫(wen)度(du)不高于350℃，最(zui)低使用溫(wen)度(du)按照標準的(de)規定。

（4）Q215B、Q235B等B級鎮靜鋼不得(de)用(yong)于(yu)劇毒(du)介質(zhi)管道，設計壓力(li)應(ying)不大(da)于(yu)3.0MPa，使用(yong)溫(wen)度不高于(yu)350℃，最低使用(yong)溫(wen)度按(an)照標準(zhun)的規定(ding)。

（5）用(yong)于(yu)(yu)GCD級管(guan)道時，設計壓力應不大于(yu)(yu)1.6MPa，設計溫度不高于(yu)(yu)300℃。

（6）用于管(guan)道組成件的碳素結構鋼(gang)的焊接厚(hou)度(du)(du)應當符合以下(xia)要求：沸騰鋼(gang)、半鎮靜(jing)鋼(gang)，厚(hou)度(du)(du)不(bu)得大(da)于12mm；A級鎮靜(jing)鋼(gang)，厚(hou)度(du)(du)不(bu)得大(da)于16mm；B級鎮靜(jing)鋼(gang)，厚(hou)度(du)(du)不(bu)得大(da)于20mm。

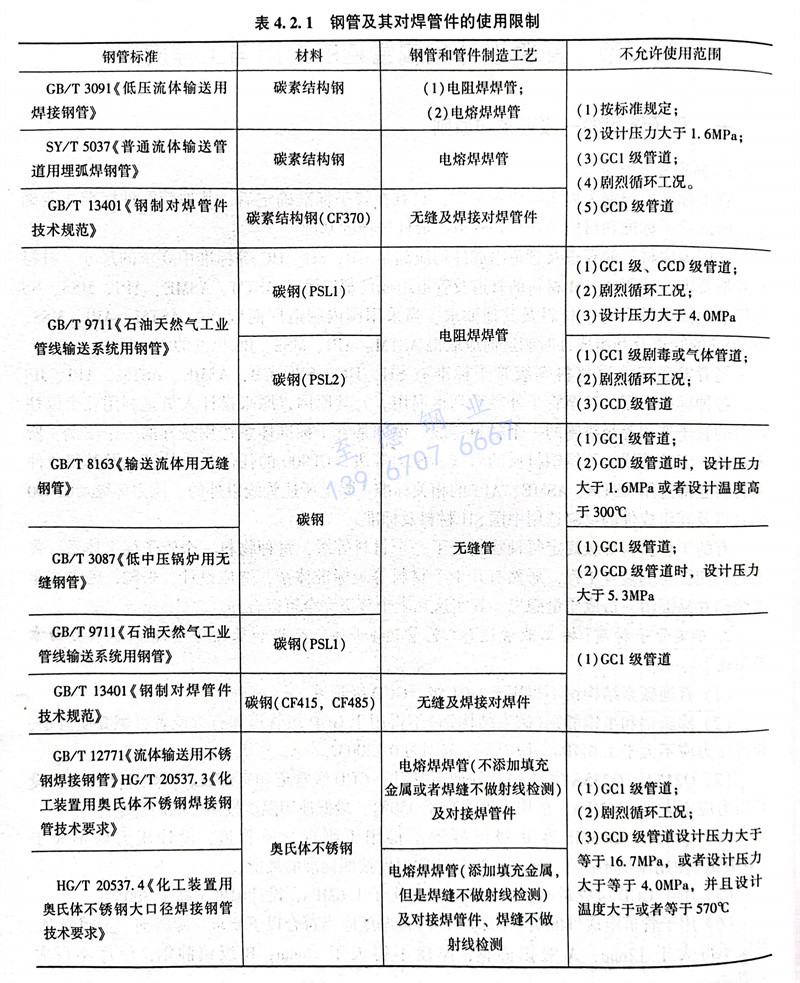

（7）碳鋼、奧氏體不銹鋼管及由其制造的對焊管件的使用限制應當符合表4.2.1規定。

（8）碳鋼、碳錳鋼、低溫(wen)用鎳鋼不宜長期在425℃以(yi)上使用。

（9）鉻(ge)鉬合金鋼在400～550℃ 區間長期使用時，應當根據使用經(jing)驗和具體情況提出適(shi)當的回(hui)火脆性防護措(cuo)施(shi)。

（10）奧(ao)氏(shi)體(ti)不銹(xiu)(xiu)鋼使(shi)用溫度高于(yu)540℃（鑄件(jian)高于(yu)425℃）時(shi)，應(ying)當(dang)控制材料(liao)含碳(tan)(tan)(tan)量不低(di)于(yu)0.04％，并且在固溶(rong)狀態下使(shi)用。奧(ao)氏(shi)體(ti)不銹(xiu)(xiu)鋼在540～900℃區間長(chang)期(qi)使(shi)用時(shi)，應(ying)當(dang)采取(qu)適當(dang)防(fang)(fang)護(hu)措施防(fang)(fang)止材料(liao)脆化。奧(ao)氏(shi)體(ti)不銹(xiu)(xiu)鋼在以下條件(jian)下，還應(ying)當(dang)考(kao)慮發生晶(jing)間腐(fu)蝕的(de)可能性：①. 低(di)碳(tan)(tan)(tan)（C≤0.08％）非穩(wen)定化不銹(xiu)(xiu)鋼，在熱加工或者焊接(jie)后使(shi)用；②. 超低(di)碳(tan)(tan)(tan)（C≤0.03％）不銹(xiu)(xiu)鋼，在高于(yu)425℃長(chang)期(qi)使(shi)用。

（11）為防止硫、鉛及其化合(he)物(wu)在(zai)高(gao)溫下侵蝕鎳基合(he)金(jin)導致(zhi)晶界(jie)脆化，鎳及鎳基合(he)金(jin)在(zai)含(han)硫環境氣(qi)氛下的使(shi)用溫度(du)上限應當符合(he)表4.2.2的規定(ding)。

（12）金屬材(cai)料(liao)及其焊接接頭的(de)沖擊韌性應當符合(he)有關安全技(ji)術規范及其材(cai)料(liao)標(biao)準的(de)要求。

（13）管道用(yong)密封件的(de)(de)選用(yong)應(ying)當(dang)考慮設計壓(ya)力、設計溫度以(yi)及介(jie)質、使(shi)用(yong)壽命等(deng)的(de)(de)要求，并且符合有關安全(quan)技術規范(fan)及其相應(ying)的(de)(de)密封材(cai)料標(biao)準的(de)(de)規定。

（14）管道支承件的使用應當符合有關安(an)全技術規范及其相應標準的規定。
