1. 襯(chen)里管(guan)(guan)(guan)(guan)道的(de)(de)(de)目的(de)(de)(de)是防腐、電絕緣、減少流(liu)體(ti)阻力、增加(jia)耐磨性能、防止金屬離子(zi)的(de)(de)(de)混(hun)入和(he)污染。所(suo)謂襯(chen)里是指根據使(shi)用介(jie)質和(he)工(gong)況的(de)(de)(de)不同，在光管(guan)(guan)(guan)(guan)里面或外面粘(zhan)(zhan)敷不同的(de)(de)(de)材料(liao)和(he)涂(tu)(tu)塑。襯(chen)里管(guan)(guan)(guan)(guan)道的(de)(de)(de)制(zhi)作多采用粘(zhan)(zhan)敷、噴涂(tu)(tu)、鑲嵌、真空注(zhu)塑的(de)(de)(de)方(fang)法，還有一種是通過冷拔形(xing)成(cheng)外管(guan)(guan)(guan)(guan)為鋼管(guan)(guan)(guan)(guan)內管(guan)(guan)(guan)(guan)為塑料(liao)管(guan)(guan)(guan)(guan)的(de)(de)(de)鋼塑復合管(guan)(guan)(guan)(guan)的(de)(de)(de)方(fang)法。


 2. 設計(ji)(ji)(ji)選用時(shi)應根據所輸送介質的(de)腐蝕、磨(mo)蝕情況以及電絕(jue)緣、阻力降等要(yao)求選用適當的(de)材料和型式的(de)管(guan)材。設計(ji)(ji)(ji)選用襯(chen)里(li)管(guan)時(shi)，要(yao)注意(yi)對基管(guan)的(de)規(gui)(gui)格尺(chi)寸的(de)要(yao)求，盡量選用標準鋼管(guan)作為基管(guan)。襯(chen)里(li)管(guan)道的(de)耐腐蝕性(xing)能、物理性(xing)能以及規(gui)(gui)格尺(chi)寸、偏差(cha)等可從相關(guan)的(de)設計(ji)(ji)(ji)資料、設計(ji)(ji)(ji)手冊查找。由(you)于(yu)襯(chen)里(li)管(guan)道的(de)標準化程度不如(ru)鋼管(guan)高，使用時(shi)要(yao)注意(yi)各制造廠在制造工藝(yi)、規(gui)(gui)格尺(chi)寸、各種(zhong)性(xing)能等方面的(de)差(cha)異(yi)。


 3. 非金屬襯里(li)管(guan)道和管(guan)件的(de)設計符合GB 50316、SH／T 3059等(deng)的(de)規(gui)定。襯里(li)材料應符合下(xia)列要求：


   ①. 聚四氟乙烯（PTFE）樹脂應符合(he)HC／T 2902的規定(ding)。襯里(li)層(ceng)表觀密(mi)度(du)應不低(di)于2.16g／cm3，且不允許有氣泡(pao)、微(wei)孔、裂紋和雜質存在；


   ②. 聚全(quan)氟乙(yi)丙(bing)烯（FEP）樹脂應(ying)符(fu)合HG／T 2904的規定，采用M3型。襯里層表觀(guan)密度應(ying)不低于2.114g/cm33，且不允許有(you)氣泡、微孔(kong)、裂(lie)紋和雜質存在；


   ③. 無規共聚(ju)(ju)聚(ju)(ju)丙烯（PP-R）應符合GB／T 18742.1的規定；


   ④. 交聯(lian)聚乙烯（PE-D）應(ying)符合CJ／T 159的規定，其密度不(bu)低(di)于0.94g／cm3，且不(bu)允許有氣泡(pao)、微孔、裂紋、雜質存(cun)在；


   ⑤. 可(ke)熔性聚四氟乙(yi)烯（PFA）應符合 ASTM D3307的規定；


   ⑥. 硬聚氟(fu)乙烯(xi)（PVC-U）樹(shu)脂應(ying)符合GB／T 4219的規定。


 4. 相應的法蘭墊片宜選用非金屬墊片。


5. 非金屬襯里(li)材料(liao)(liao)使(shi)用范圍可(ke)按(an)表4.4.1選用，還應(ying)考慮流體介質腐(fu)蝕性、使(shi)用壓力及材料(liao)(liao)成分與(yu)性能差異等因素。

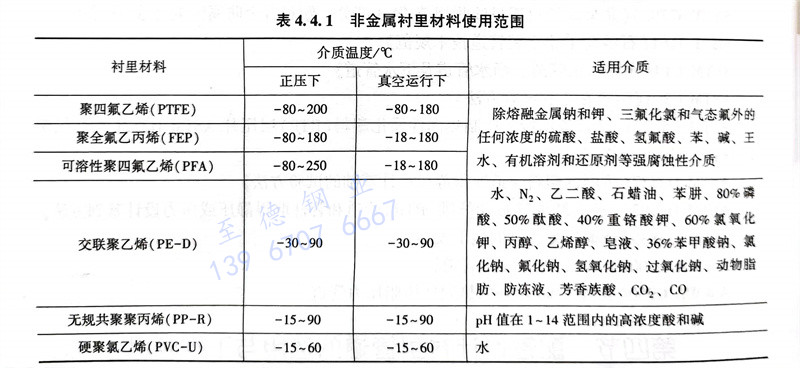

    表(biao)4.4.1 非金屬襯里材(cai)料(liao)使用(yong)范圍




 6. 非金(jin)屬襯里直管(guan)及(ji)其管(guan)道組成件(jian)端部連接形(xing)式可按表4.4.2選取(qu)。

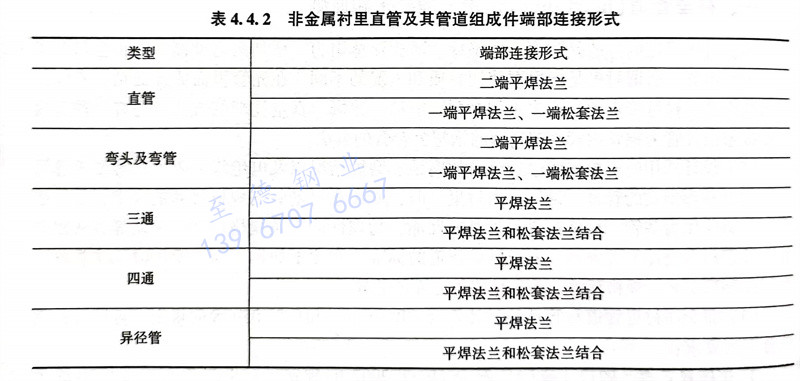

   表4.4.2 非(fei)金屬襯(chen)里直(zhi)管(guan)及其管(guan)道(dao)組(zu)成件(jian)端部連(lian)接形式




 7. 非(fei)金屬襯里直管(guan)及其管(guan)道組成件端(duan)部應(ying)采用(yong)金屬法蘭(lan)連接，襯里應(ying)延伸覆蓋(gai)整個法蘭(lan)密封面。


 8. 聚(ju)四(si)氟(fu)乙烯襯(chen)(chen)里(li)直管的(de)長度不宜(yi)大于3m，其他非金屬襯(chen)(chen)里(li)直管的(de)長度不宜(yi)大于6m。


 9. 非金屬(shu)襯里(li)管道(dao)及其(qi)組成(cheng)件(jian)的搬運、堆放和(he)安裝(zhuang)等(deng)過程中，應(ying)(ying)避免強(qiang)烈震動或碰(peng)撞。不(bu)得(de)對已襯里(li)的管道(dao)進(jin)行施焊、加熱、扭曲(qu)或敲打(da)等(deng)作(zuo)業(ye)。施工應(ying)(ying)滿足SH／T 3501、GB 50235等(deng)的要求。非金屬(shu)襯里(li)管道(dao)安裝(zhuang)后應(ying)(ying)進(jin)行壓(ya)(ya)力(li)(li)(li)試驗，試驗壓(ya)(ya)力(li)(li)(li)應(ying)(ying)為設(she)計壓(ya)(ya)力(li)(li)(li)的1.5倍。


10. 襯(chen)里管道有(you)關(guan)的標準(zhun)規范(fan)：


ASTM F423《聚四氟(fu)乙烯塑料襯里鐵類(lei)金屬管，管件和(he)法蘭的標準》


ASTM F491《聚偏氟乙烯塑料襯里的黑(hei)色金屬管道(dao)及管件的標(biao)準》


ASTM F492《丙烯及(ji)聚丙烯塑料(liao)襯里的(de)黑色金(jin)屬管(guan)和(he)管(guan)件的(de)標準》


ASTM F546《全(quan)氟(fu)共聚(ju)物（FEP）塑料襯里(li)的鐵類(lei)金(jin)屬(shu)管和管件的標(biao)準》


ASTM F546《全氟（乙(yi)烯-丙烯）共聚物（FEP）塑料襯(chen)里(li)的鐵類(lei)金屬管和(he)管件的標準》


ASTM F599《聚合（偏二氯乙烯）（PVDC）塑料(liao)襯里鐵類金屬管和管件的標準》


ASTM F781《全氟（烷(wan)氧基烷(wan)烴(jing)）共聚物（PFA）塑料襯(chen)里的鐵類金屬管和(he)管件的襯(chen)里》


ASTM F1545《塑(su)料襯里(li)鐵類金(jin)屬(shu)管(guan)，管(guan)件和法蘭的標(biao)準(zhun)》


SY／T 6623《內覆(fu)或襯(chen)里耐(nai)腐(fu)蝕合(he)金復合(he)鋼管(guan)規范》


SH／T 3154《石油化工非金屬襯里管道技術(shu)規范》
