橡(xiang)(xiang)(xiang)膠(jiao)(jiao)是一種(zhong)良好(hao)的(de)(de)耐(nai)(nai)酸又耐(nai)(nai)堿的(de)(de)非金(jin)屬(shu)防(fang)腐蝕(shi)材料，特別對氫氟酸有很(hen)好(hao)的(de)(de)耐(nai)(nai)蝕(shi)性(xing)。橡(xiang)(xiang)(xiang)膠(jiao)(jiao)分天然(ran)橡(xiang)(xiang)(xiang)膠(jiao)(jiao)和合(he)成(cheng)橡(xiang)(xiang)(xiang)膠(jiao)(jiao)二(er)大類。用于化(hua)工防(fang)腐蝕(shi)襯里，以天然(ran)橡(xiang)(xiang)(xiang)膠(jiao)(jiao)為多，經過硫化(hua)處理而成(cheng)，具有一定的(de)(de)耐(nai)(nai)熱性(xing)能、機械強度和耐(nai)(nai)蝕(shi)性(xing)能。它可分為軟橡(xiang)(xiang)(xiang)膠(jiao)(jiao)、半硬橡(xiang)(xiang)(xiang)膠(jiao)(jiao)和硬橡(xiang)(xiang)(xiang)膠(jiao)(jiao)三種(zhong)。見表(biao)4.4.3。

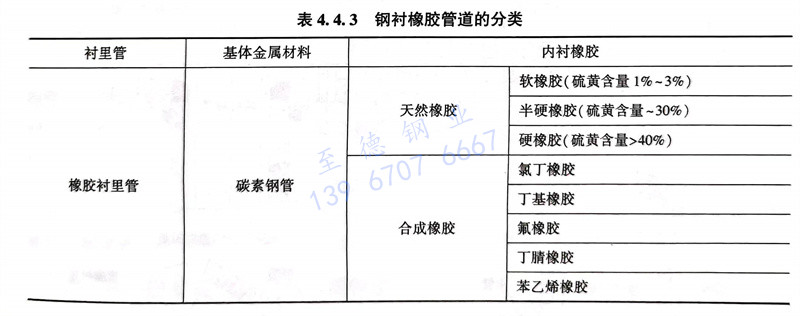

表4.4.3 鋼襯橡(xiang)膠管道的分類
1. 橡膠襯里層的選擇原則，主(zhu)要(yao)應考慮腐蝕介質(zhi)的特性(xing)、操作(zuo)條件及具(ju)體施工(gong)的可能性(xing)。
①. 介質(zhi)腐蝕性強，但溫(wen)度(du)變化不大，無機械(xie)振動的管(guan)道、管(guan)件(jian)，宜用(yong)1～2層硬橡(xiang)膠(jiao)，總厚度(du)約為3～6mm。
②. 對(dui)于腐蝕性氣體，為了避(bi)免(mian)氣體的擴散滲透作用，用二層硬橡膠(jiao)襯里為宜。
③. 凡介質含有固體懸浮物(wu)，需考慮耐磨性時，可(ke)采(cai)用厚2mm硬(ying)橡(xiang)膠(jiao)作底(di)層(ceng)，再襯(chen)貼(tie)所需厚度軟橡(xiang)膠(jiao)作面層(ceng)。
④. 管(guan)道、設備(bei)外表面(mian)可能經受撞擊時，可采用軟(ruan)橡膠作(zuo)底層，半(ban)硬橡膠作(zuo)面(mian)層。
⑤. 在真空條(tiao)件下，一般不采用軟橡膠作底(di)層。
⑥. 在(zai)有劇(ju)烈振動的場合，不(bu)能使用橡膠(jiao)襯里。
⑦. 在同(tong)一管件(jian)、設備上，不能同(tong)時用(yong)硫化(hua)條件(jian)不同(tong)的兩(liang)種硬橡(xiang)膠(jiao)(jiao)或軟橡(xiang)膠(jiao)(jiao)進(jin)行橡(xiang)膠(jiao)(jiao)襯里。
2. 橡膠(jiao)襯里管道的使用范圍：
①. 使用溫度。
a. 硬(ying)(ying)橡膠襯(chen)里(li)長(chang)期使用(yong)溫(wen)度為0～65℃，短時間(jian)加熱(re)允許(xu)提高(gao)至80℃；半硬(ying)(ying)橡膠、軟(ruan)橡膠及硬(ying)(ying)橡膠復合襯(chen)里(li)的(de)使用(yong)溫(wen)度為-25～75℃，軟(ruan)橡膠襯(chen)里(li)短時間(jian)加熱(re)允許(xu)提高(gao)至100℃。
b. 根據目前資源，天(tian)然橡(xiang)(xiang)(xiang)膠(jiao)、順丁(ding)(ding)橡(xiang)(xiang)(xiang)膠(jiao)、丁(ding)(ding)基(ji)橡(xiang)(xiang)(xiang)膠(jiao)等作(zuo)軟橡(xiang)(xiang)(xiang)膠(jiao)襯(chen)(chen)里(li)，使(shi)用溫度約為-60～＋65℃；丁(ding)(ding)腈橡(xiang)(xiang)(xiang)膠(jiao)、丁(ding)(ding)苯橡(xiang)(xiang)(xiang)膠(jiao)、乙丙橡(xiang)(xiang)(xiang)膠(jiao)等也可在-30～＋50℃的情況(kuang)下(xia)作(zuo)襯(chen)(chen)里(li)使(shi)用。
c. 橡(xiang)(xiang)(xiang)(xiang)(xiang)膠(jiao)的(de)使用壽命(ming)與使用溫度(du)有關，溫度(du)過高，會加速(su)橡(xiang)(xiang)(xiang)(xiang)(xiang)膠(jiao)的(de)老化，破壞橡(xiang)(xiang)(xiang)(xiang)(xiang)膠(jiao)與金(jin)屬(shu)間(jian)的(de)結合力，導致脫落；溫度(du)過低，橡(xiang)(xiang)(xiang)(xiang)(xiang)膠(jiao)會失去彈性(xing)（橡(xiang)(xiang)(xiang)(xiang)(xiang)膠(jiao)的(de)膨脹系(xi)數比金(jin)屬(shu)大三倍）。由于(yu)兩種基材收縮不一，導致應力集中而拉(la)裂橡(xiang)(xiang)(xiang)(xiang)(xiang)膠(jiao)層(ceng)。由于(yu)軟(ruan)橡(xiang)(xiang)(xiang)(xiang)(xiang)膠(jiao)的(de)彈性(xing)比硬橡(xiang)(xiang)(xiang)(xiang)(xiang)膠(jiao)好，故它(ta)的(de)耐寒性(xing)亦較好。
②. 使用壓力
一般(ban)用(yong)于壓(ya)力(li)低于0.6MPa，真空度(du)不大于80kPa。橡(xiang)膠襯里(li)的管件有(you)彎頭、三通、四通等(deng)。襯膠管子與(yu)管件均(jun)應用(yong)焊(han)接(jie)法蘭連接(jie)。

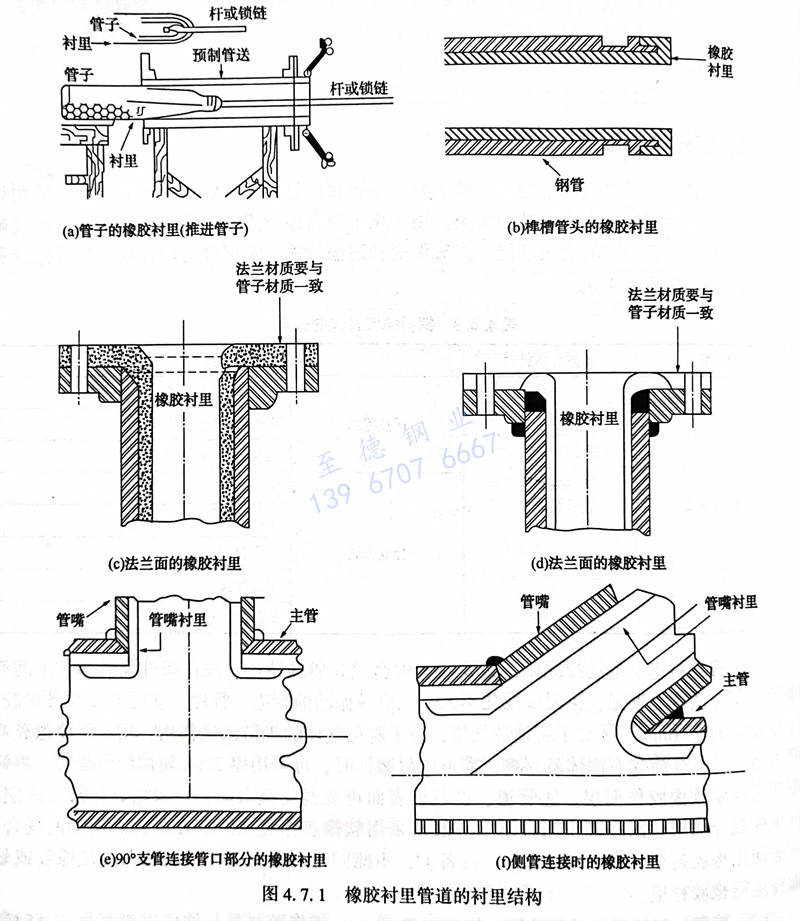

③. 橡(xiang)膠襯里(li)管道的襯里(li)結(jie)構，見(jian)圖4.7.1。
