一(yi)、塔與其關聯設備的布置要(yao)求
塔(ta)（Tower）與其關聯設備(bei)如進料加(jia)熱器，非(fei)明火加(jia)熱的(de)重沸(fei)器、塔(ta)頂冷(leng)凝(ning)冷(leng)卻器、回流(liu)罐(guan)、塔(ta)底抽出泵等，宜按工藝流(liu)程順序(xu)，在不違反(fan)防火規范的(de)條件(jian)下，盡(jin)可能靠近(jin)布置，必要時可形成一個獨立的(de)操作(zuo)系統，這樣便(bian)于操作(zuo)管理。
二、塔的布置方式(shi)
①. 單(dan)排布(bu)置(zhi)：一般情況下較多采(cai)用單(dan)排布(bu)置(zhi)的方式(shi)，管廊的一側有兩(liang)個或(huo)兩(liang)個以(yi)上的塔或(huo)立式(shi)容(rong)器時，一般中(zhong)心(xin)線對齊(qi)(qi)，如兩(liang)個或(huo)兩(liang)個以(yi)上的塔設置(zhi)聯合平臺時，可以(yi)中(zhong)心(xin)線對齊(qi)(qi)，也可以(yi)一邊切線對齊(qi)(qi)。
②. 非單排布(bu)置(zhi)：對于直徑較小本體較高的(de)塔，可(ke)以雙排布(bu)置(zhi)或成三角形布(bu)置(zhi)，這(zhe)樣，可(ke)以利用平臺(tai)(tai)將塔聯系(xi)在(zai)一(yi)起提高其穩定(ding)性，但應(ying)注意平臺(tai)(tai)生根構(gou)件應(ying)采用可(ke)以滑動的(de)導向節(jie)點以適應(ying)不(bu)同操作溫度的(de)熱脹影響。
③. 框(kuang)架式布置：對直徑DN≤1000mmm的塔還(huan)可以布置在框(kuang)架內或框(kuang)架的一(yi)邊(bian)，利(li)用(yong)框(kuang)架提高(gao)其穩定性。
三、沿管廊(lang)布置(zhi)的塔(ta)應(ying)考(kao)慮(lv)的要求
①. 塔(ta)和管(guan)(guan)廊(lang)之間應(ying)布(bu)置管(guan)(guan)道(dao)，在(zai)背向(xiang)管(guan)(guan)廊(lang)的(de)一側(ce)應(ying)設置檢(jian)修(xiu)通道(dao)和場地，塔(ta)的(de)人孔(kong)、手孔(kong)朝向(xiang)檢(jian)修(xiu)區一側(ce)。
②. 塔和管廊的(de)間距(ju)。
a. 塔和(he)管廊立柱之(zhi)間沒有布置泵時，塔外壁(bi)與管廊立柱之(zhi)間的(de)距離(li)，一般(ban)為3~5不宜(yi)小于3m，一般(ban)在此范圍內，設置調節閥組和(he)排水管道與排水井等(deng)。國外某些公司的(de)裝(zhuang)置設備布置中塔與管廊立柱間距也有小于3m的(de)。
b. 塔和(he)管(guan)廊(lang)立柱之間布置泵(beng)時(shi)，可(ke)能泵(beng)的(de)驅動機仍在(zai)管(guan)廊(lang)內，泵(beng)的(de)進出口或其中之一(yi)在(zai)管(guan)廊(lang)立柱外，這(zhe)時(shi)泵(beng)的(de)基礎與塔外壁(bi)的(de)間距，應按泵(beng)的(de)操作、檢修和(he)配管(guan)要求確定，一(yi)般情況下，不宜小(xiao)于2.5m。
c. 兩塔(ta)之(zhi)間(jian)凈距不宜小于(yu)(yu)2.5m（按SH3011規定，HG 20546規定兩塔(ta)之(zhi)間(jian)最小凈距為2.4m），以便(bian)敷設(she)管道和設(she)置平臺。如采(cai)用聯(lian)合基(ji)礎(chu)時(shi)也可小于(yu)(yu)2.5m。
四(si)、塔的安裝高度
塔的安裝高度應考慮(lv)以下各方面因素。
①. 對于利(li)用塔的(de)內壓或(huo)(huo)塔內流體重力將物料送往其他設備(bei)和管(guan)道時，應(ying)由(you)其內壓和被(bei)送往設備(bei)或(huo)(huo)管(guan)道的(de)壓力和高度來確定(ding)塔的(de)高度。
②. 對于(yu)用泵(beng)抽(chou)吸塔(ta)(ta)底液(ye)體時(shi)，應(ying)由泵(beng)的需要汽(qi)蝕余量和吸入(ru)管道的壓力降(jiang)來確定(ding)塔(ta)(ta)的高度。處于(yu)負壓狀(zhuang)態(tai)的塔(ta)(ta)，為(wei)了保證塔(ta)(ta)底泵(beng)的正(zheng)常操作，最低(di)液(ye)面應(ying)不(bu)低(di)于(yu)10m。
③. 帶有非明(ming)火(huo)加熱的重(zhong)沸器的塔，其安裝高度，應按塔和(he)重(zhong)沸器之間的相互關系(xi)和(he)操作要求來確定。
④. 塔(ta)的安(an)裝高度(du)還應滿足(zu)底部管道安(an)裝和操作(zuo)的要求，且其(qi)基(ji)礎面一般宜高出地面0.2m。
⑤. 對于成組布置的塔采用聯(lian)合平(ping)臺時，有時平(ping)臺標高(gao)取(qu)(qu)齊有困難，可以調整個別塔的安裝高(gao)度，便(bian)于平(ping)臺標高(gao)取(qu)(qu)齊。
五、重(zhong)沸器的布置
①. 明火(huo)加(jia)熱(re)的重沸器與(yu)塔的間(jian)距，應按防(fang)火(huo)規范中加(jia)熱(re)爐與(yu)塔的間(jian)距要求布置。
②. 用蒸汽或熱(re)載體(ti)加熱(re)的臥式重沸器應(ying)(ying)靠近(jin)塔布置，并與塔維持(chi)一(yi)定(ding)高差（由(you)工藝設計確定(ding)），兩(liang)者之間(jian)的距(ju)離應(ying)(ying)滿足管(guan)道布置要(yao)求(qiu)，重沸器管(guan)束的一(yi)端應(ying)(ying)有檢(jian)修場地和(he)通道。
③. 立式熱虹吸式重沸(fei)器宜用塔(ta)(ta)作為支承布置在塔(ta)(ta)側，并與塔(ta)(ta)維持一(yi)定(ding)高差（由(you)工藝(yi)設計確定(ding)），其上方(fang)應留有(you)足夠的檢修空間。
④. 一座塔具有多(duo)臺并聯的(de)(de)立式重沸(fei)器時，重沸(fei)器的(de)(de)位(wei)置(zhi)和(he)安裝高度，除與塔維持一定(ding)高差之(zhi)外，還應滿(man)足布置(zhi)進出(chu)口集合管的(de)(de)要求并便于操作和(he)檢修。
六、塔布置的工程實例(li)
小直徑塔(ta)和(he)框架的(de)聯合布置

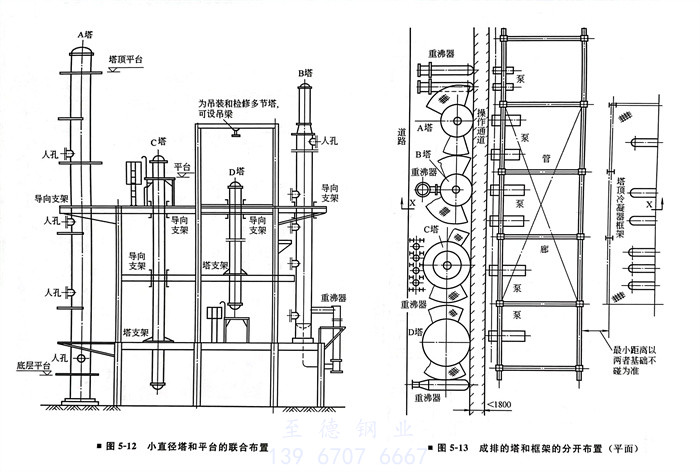

圖5-12所示為(wei)一組小直徑(jing)塔(ta)(ta)(ta)(ta)(ta)和框架(jia)聯合(he)布(bu)置(zhi)。由(you)于塔(ta)(ta)(ta)(ta)(ta)徑(jing)小，一般靠近(jin)框架(jia)或在(zai)框架(jia)內布(bu)置(zhi)，便于設(she)導(dao)向支架(jia)以增加塔(ta)(ta)(ta)(ta)(ta)的(de)穩定性。B塔(ta)(ta)(ta)(ta)(ta)布(bu)置(zhi)在(zai)框架(jia)的(de)外(wai)側，有(you)利于塔(ta)(ta)(ta)(ta)(ta)頂冷凝器的(de)安裝和檢修(xiu)，并可(ke)利用框架(jia)設(she)置(zhi)重沸器支架(jia)。D塔(ta)(ta)(ta)(ta)(ta)是分節塔(ta)(ta)(ta)(ta)(ta)，布(bu)置(zhi)在(zai)框架(jia)內。在(zai)塔(ta)(ta)(ta)(ta)(ta)上方(fang)設(she)置(zhi)吊(diao)梁，便于安裝和檢修(xiu)。除框架(jia)樓(lou)面外(wai)，根據需(xu)要在(zai)塔(ta)(ta)(ta)(ta)(ta)頂和塔(ta)(ta)(ta)(ta)(ta)底設(she)了操作平臺。
成排的(de)塔和框架(jia)的(de)分開(kai)布置

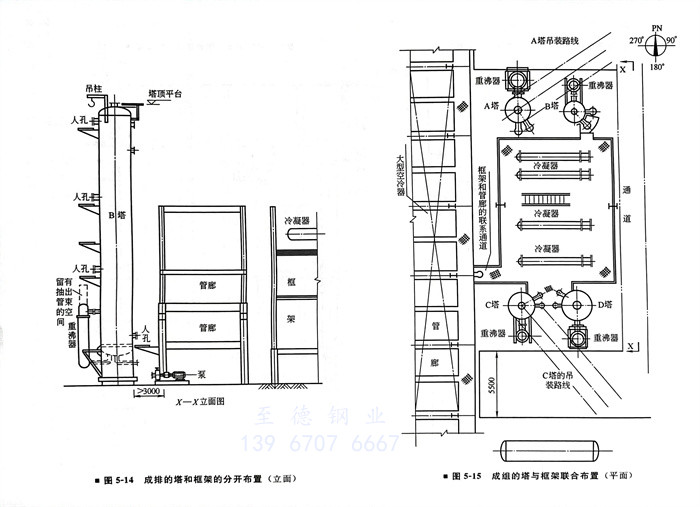

圖5-13、圖5-14所示為(wei)成排的塔和框(kuang)架分開布(bu)置(zhi)(zhi)(zhi)。塔組(zu)合(he)框(kuang)架之(zhi)間設(she)置(zhi)(zhi)(zhi)管(guan)(guan)廊，四個塔按(an)塔外壁成一(yi)線(xian)成排布(bu)置(zhi)(zhi)(zhi)。塔的回流泵、進料泵布(bu)置(zhi)(zhi)(zhi)在管(guan)(guan)廊下靠近(jin)塔一(yi)側。塔頂冷凝(ning)器和回流罐等布(bu)置(zhi)(zhi)(zhi)在框(kuang)架上(shang)，聯(lian)系管(guan)(guan)道可(ke)利用管(guan)(guan)廊或管(guan)(guan)廊頂部加設(she)支架支承。圖5-13中包含了重沸(fei)器的三種支承方式。
成(cheng)組(zu)的塔與框(kuang)架聯合布置
圖(tu)(tu)5-15、圖(tu)(tu)5-16所(suo)示為(wei)成組的塔(ta)(ta)與框(kuang)(kuang)架(jia)(jia)聯合布(bu)置(zhi)。框(kuang)(kuang)架(jia)(jia)和(he)塔(ta)(ta)均布(bu)置(zhi)在管(guan)廊的一(yi)側，A塔(ta)(ta)、B塔(ta)(ta)和(he)C塔(ta)(ta)、D塔(ta)(ta)為(wei)兩(liang)組塔(ta)(ta)，分(fen)別(bie)布(bu)置(zhi)在框(kuang)(kuang)架(jia)(jia)的南北兩(liang)側，每組塔(ta)(ta)外壁取齊布(bu)置(zhi)，并留有檢修(xiu)(xiu)空地(di)，框(kuang)(kuang)架(jia)(jia)東側留有供吊車進出的通道(dao)，以便(bian)(bian)吊裝框(kuang)(kuang)架(jia)(jia)上的設備。塔(ta)(ta)平(ping)臺(tai)與相(xiang)鄰框(kuang)(kuang)架(jia)(jia)平(ping)臺(tai)相(xiang)連，便(bian)(bian)于操(cao)作(zuo)與維修(xiu)(xiu)。圖(tu)(tu)5-15、圖(tu)(tu)5-16中包含(han)了重沸器(qi)的兩(liang)種支承方式。

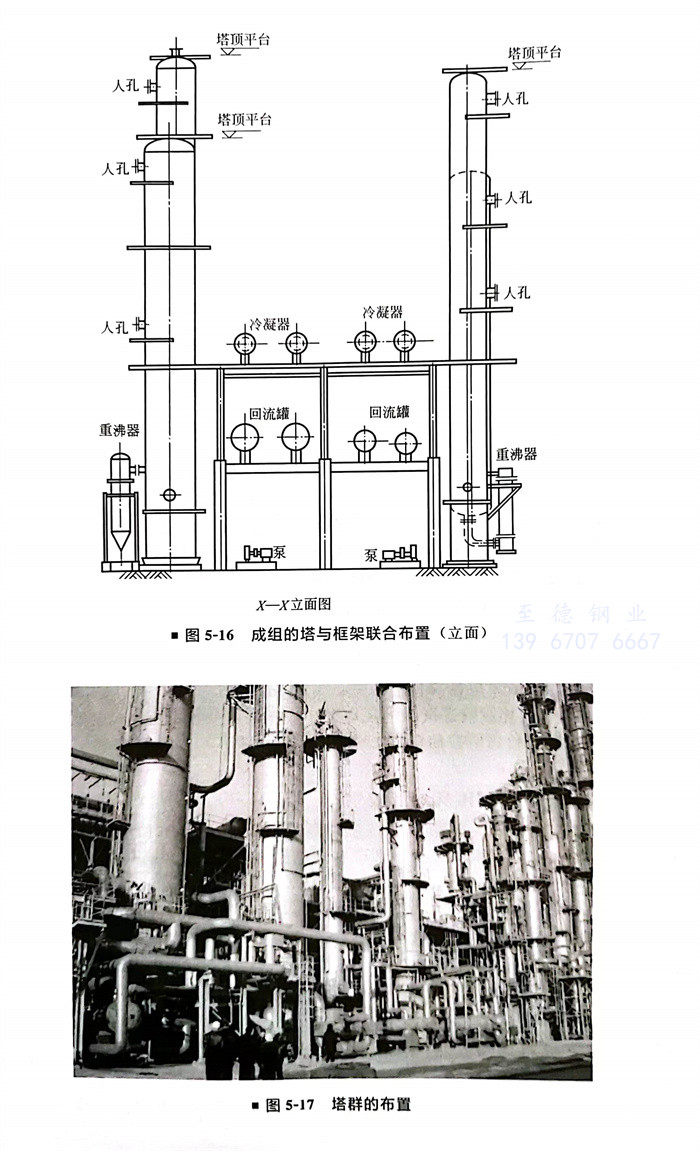

某塔群的(de)布置（圖5-17）
