套管(guan)式(shi)換熱器的布(bu)(bu)置和檢修要求與(yu)管(guan)殼式(shi)換熱器大體相同(tong)，可參照管(guan)殼式(shi)換熱器的布(bu)(bu)置。此外(wai)還應注意以(yi)下兩(liang)點。

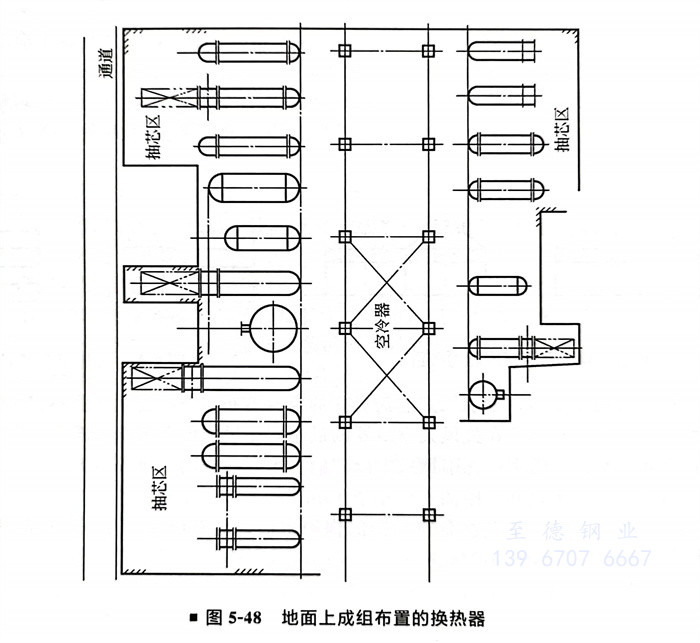

  ①. 套管式(shi)換(huan)熱器的位置(zhi)和安裝高度。套管式(shi)換(huan)熱器一般(ban)成(cheng)組布(bu)置(zhi)在(zai)地(di)(di)面上，為了(le)節約占地(di)(di)也(ye)可(ke)以(yi)支撐在(zai)框架立柱的側面。對于組合(he)數量不多(duo)的套管式(shi)換(huan)熱器，可(ke)以(yi)將兩種(zhong)相近(jin)介質的換(huan)熱器組合(he)在(zai)一起設在(zai)同(tong)一個基礎上。

  ②. 套管式(shi)換熱器作為往復(fu)式(shi)壓縮機的(de)中間冷(leng)卻器時(shi)，為了防止振動(dong)應設(she)加強(qiang)支座(zuo)，可(ke)在原有的(de)兩個支座(zuo)之外增加1～2個加強(qiang)支座(zuo)。

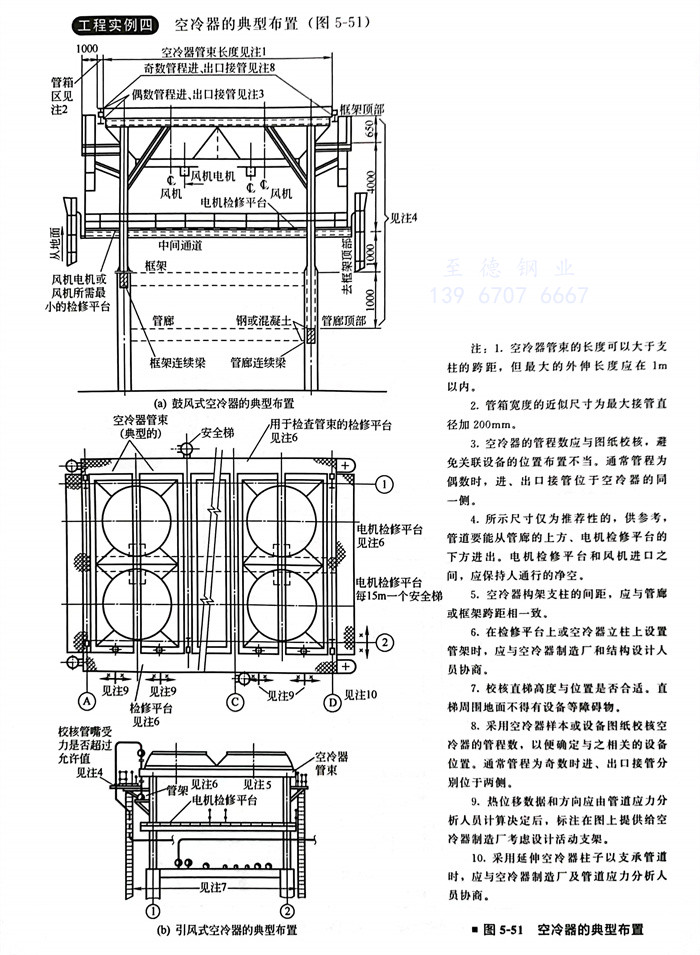

注：1. 空(kong)冷器管束的(de)長(chang)度可以大(da)于支柱的(de)跨距(ju)，但最大(da)的(de)外伸長(chang)度應在1m以內(nei)。

2．管箱寬度的(de)近(jin)似尺寸為最大接(jie)管直徑加200mm。

3．空冷器的(de)管程數(shu)應與圖紙校(xiao)核(he)，避免關聯設備的(de)位置布置不當。通(tong)常管程為偶數(shu)時，進、出口接管位于空冷器的(de)同一側。

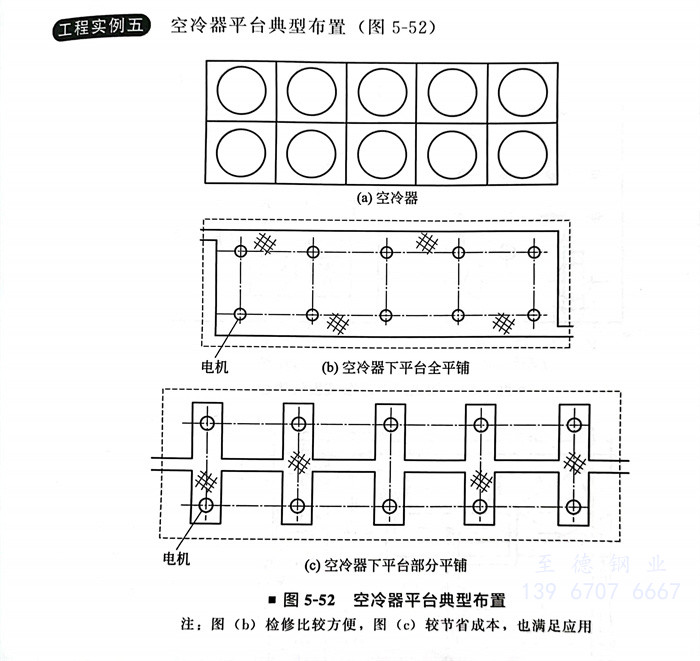

4．所示尺寸僅為(wei)推薦性(xing)的(de)，供參(can)考，管(guan)道要能從(cong)管(guan)廊的(de)上方(fang)、電(dian)機檢修(xiu)(xiu)平臺的(de)下(xia)方(fang)進(jin)出。電(dian)機檢修(xiu)(xiu)平臺和風(feng)機進(jin)口之間，應(ying)保持人(ren)通(tong)行(xing)的(de)凈空。

5．空冷器構架支柱的間距，應(ying)與管(guan)廊或框架跨距相一致(zhi)。

6．在檢修平臺(tai)上或空冷(leng)器立(li)柱上設(she)置管架時(shi)，應與(yu)空冷(leng)器制造廠和(he)結構設(she)計人員協商。

7．校核直梯高度(du)與位置是否合適。直梯周圍地面不(bu)得有設備等障礙(ai)物(wu)。

8．采用空(kong)冷(leng)器樣本(ben)或設備(bei)圖(tu)紙(zhi)校(xiao)核空(kong)冷(leng)器的(de)管(guan)程(cheng)數(shu)(shu)，以便確(que)定與之相關的(de)設備(bei)位置。通常管(guan)程(cheng)為(wei)奇數(shu)(shu)時進、出口接管(guan)分(fen)別位于兩側(ce)。

9．熱(re)位移數據(ju)和方向應(ying)由管道應(ying)力(li)分(fen)析人員計(ji)算決(jue)定后，標(biao)注在圖(tu)上(shang)提供(gong)給空冷(leng)器(qi)制造廠考慮設(she)計(ji)活動支(zhi)架(jia)。

10．采用延伸空冷(leng)器柱子以支(zhi)承管道時，應與空冷(leng)器制(zhi)造廠及(ji)管道應力分(fen)析人員協商(shang)。
