一、加熱爐的位置

  ①. 一(yi)般加熱爐(lu)（Heating Furnace）被視為明(ming)火(huo)設備之(zhi)一(yi)，因此加熱爐(lu)通常布置(zhi)在(zai)裝置(zhi)區的邊緣地區（圖5-53），最(zui)(zui)好在(zai)工(gong)藝裝置(zhi)常年最(zui)(zui)小頻率風(feng)向的下風(feng)側(ce)，以免(mian)泄漏(lou)的可燃(ran)物觸及明(ming)火(huo)而發生事(shi)故。

  ②. 加熱爐(lu)應(ying)布(bu)置在離含油工藝設備15m以(yi)外(wai)（除反應(ying)器外(wai)）。從(cong)加熱爐(lu)出來(lai)的物(wu)料(liao)溫(wen)度較高，往(wang)往(wang)要用合金鋼(gang)(gang)管道(dao)(dao)，為了(le)盡量(liang)縮短昂貴的合金鋼(gang)(gang)管道(dao)(dao)，以(yi)減(jian)少壓降和溫(wen)降，減(jian)少投資(zi)，常常把加熱爐(lu)靠近(jin)反應(ying)器布(bu)置。

  ③. 加(jia)(jia)熱爐(lu)與其(qi)他明(ming)火設備應盡可能布(bu)置在一起。幾座(zuo)加(jia)(jia)熱爐(lu)可按(an)爐(lu)中心線對齊成排布(bu)置。在經濟合理的條件(jian)下(xia)，幾座(zuo)加(jia)(jia)熱爐(lu)可以合用一個(ge)煙(yan)囪。

  ④. 對于(yu)設(she)有蒸汽發(fa)生(sheng)器的加(jia)熱爐，汽包宜設(she)置在(zai)加(jia)熱爐頂部(bu)或鄰近的框架上。

  ⑤. 當加熱(re)爐(lu)有(you)輔助設備如空(kong)氣(qi)預熱(re)器(qi)、鼓(gu)風機(ji)(ji)、引風機(ji)(ji)等時，輔助設備的布置不應妨礙其本身和加熱(re)爐(lu)的檢修(xiu)。

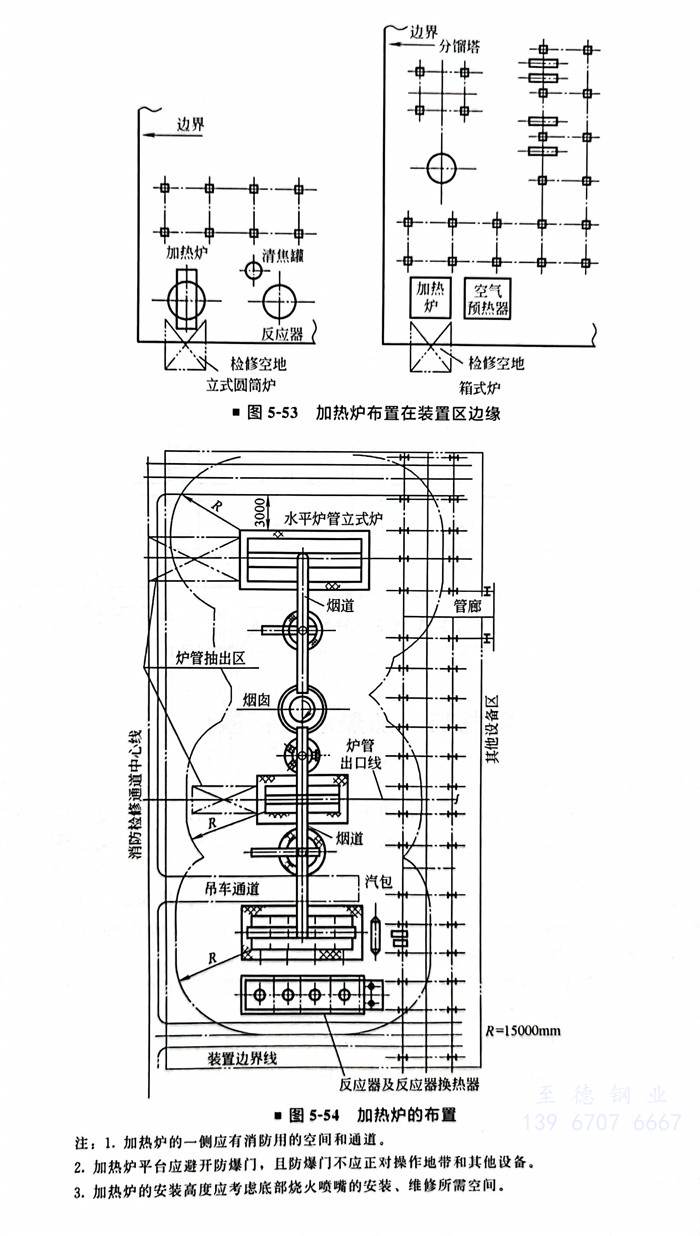

 加熱爐的(de)布置如圖5-54 所示。

二、加熱爐的間距

  ①. 兩座加熱爐的凈距不宜小于3m（按SH/T 3011）。

  ②. 加熱(re)爐(lu)外壁與檢修道路邊緣的間距(ju)不應(ying)小(xiao)于(yu)3m。

  ③. 當加(jia)(jia)熱爐(lu)(lu)采用機動維(wei)(wei)修(xiu)機具吊裝爐(lu)(lu)管時(shi)，應(ying)有機動維(wei)(wei)修(xiu)機具通(tong)行(xing)的(de)通(tong)道(dao)和檢修(xiu)場地(di)，對于帶有水平(ping)爐(lu)(lu)管的(de)加(jia)(jia)熱爐(lu)(lu)，在抽出(chu)爐(lu)(lu)管的(de)一(yi)側(ce)，檢修(xiu)場地(di)的(de)長度不應(ying)小于爐(lu)(lu)管長度加(jia)(jia)2m。

  ④. 加熱爐與其附(fu)屬的燃(ran)料(liao)氣分液(ye)罐(guan)、燃(ran)料(liao)氣加熱器(qi)的間(jian)距，不應小于6m。

  ⑤. 煉油(you)廠酮苯(ben)脫蠟、脫油(you)裝置的惰性氣體發生(sheng)爐與煤油(you)儲罐的間距，不應小于6m。

  ⑥. 加熱(re)爐(lu)與(yu)露天布置的(de)液化烴設備(bei)之(zhi)間(jian)設置防火墻時，其(qi)間(jian)距可(ke)由22.5m減至15m。防火墻的(de)高度不(bu)(bu)宜不(bu)(bu)小于3m，防火墻與(yu)加熱(re)爐(lu)間(jian)距不(bu)(bu)宜大于5m，并能(neng)防止可(ke)燃氣體(ti)竄入爐(lu)體(ti)。防火墻的(de)結構(gou)應為非燃燒材料的(de)實體(ti)墻。

  ⑦. 加(jia)熱爐與液化烴設備廠(chang)(chang)房(fang)或甲(jia)類氣(qi)體(ti)壓縮機房(fang)的間距，當廠(chang)(chang)房(fang)朝向加(jia)熱爐一面為(wei)封閉墻時，其間距可(ke)由22.5m減至15m。

三、加熱爐布置的工程(cheng)實例

工程實例一(yi)

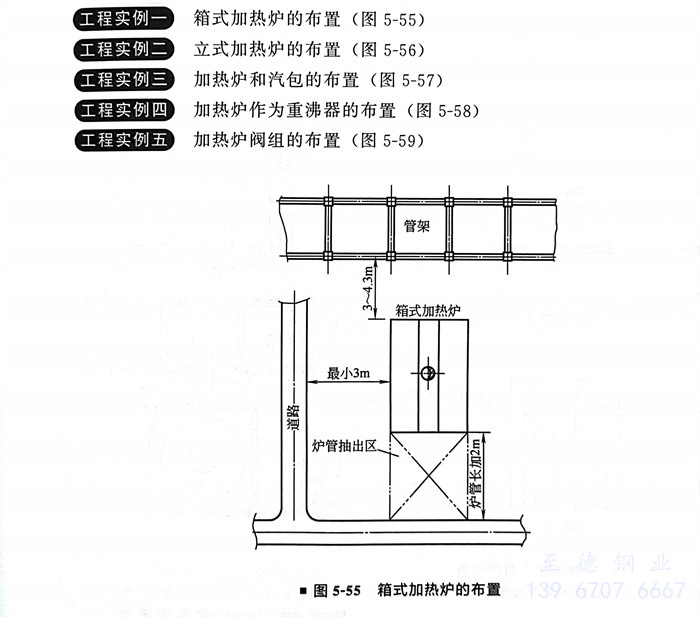

箱式加熱爐的(de)布置(zhi)（圖5-55）

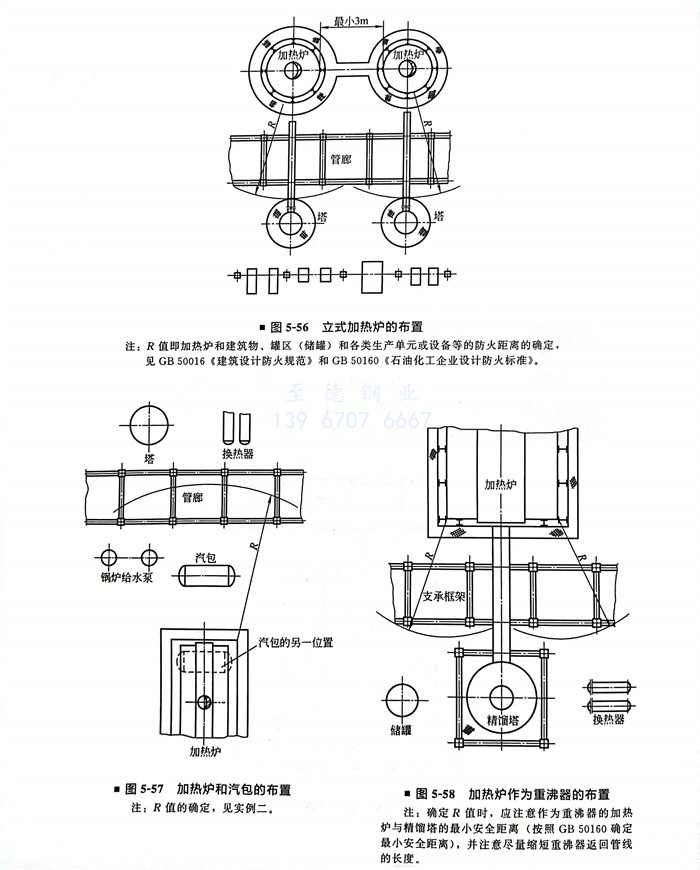

立式加(jia)熱爐的布置（圖5-56）

加熱爐(lu)和汽包的布置（圖5-57）

加熱(re)爐作為(wei)重沸器的(de)布置(zhi)（圖(tu)5-58）

加熱爐(lu)閥組的布置（圖5-59）
