一(yi)、泵的(de)布置方式和要求
①. 露天(tian)布置。
泵布置(zhi)在管(guan)廊(lang)下(xia)或管(guan)廊(lang)與(yu)塔(ta)、容器之間，平行于管(guan)廊(lang)排成一列。在管(guan)廊(lang)下(xia)布置(zhi)泵時(shi)，一般(ban)是(shi)(shi)泵-原動機(ji)的長軸與(yu)管(guan)廊(lang)成直角，當泵-電機(ji)長軸過長妨礙(ai)通道時(shi)，可(ke)轉90°，即(ji)與(yu)管(guan)廊(lang)平行。泵也(ye)可(ke)分散布置(zhi)在被抽(chou)吸(xi)設備的附近。其(qi)優點是(shi)(shi)通風良好，操作和檢修方便。
a. 在(zai)國內露天布(bu)置(zhi)的泵(beng)，一(yi)般都布(bu)置(zhi)在(zai)管廊(lang)下(xia)，無(wu)論管廊(lang)上方是否布(bu)置(zhi)空冷器(qi)。在(zai)6m一(yi)跨之內可(ke)布(bu)置(zhi)大型(xing)泵(beng)1臺(tai)、中(zhong)型(xing)泵(beng)2臺(tai)、小型(xing)泵(beng)3臺(tai)，一(yi)般泵(beng)單排布(bu)置(zhi)，泵(beng)端第一(yi)個管口或出口中(zhong)心線對齊，距管廊(lang)柱中(zhong)心線的間距在(zai)0.6～2.0m之間。
b. 在(zai)(zai)國外(wai)露天布置(zhi)的(de)泵(beng)(beng)(beng)，在(zai)(zai)管(guan)(guan)廊(lang)(lang)(lang)(lang)上方無空(kong)冷器時，泵(beng)(beng)(beng)布置(zhi)在(zai)(zai)管(guan)(guan)廊(lang)(lang)(lang)(lang)內(nei)側，泵(beng)(beng)(beng)出(chu)口中(zhong)(zhong)心(xin)線(xian)對齊，距管(guan)(guan)廊(lang)(lang)(lang)(lang)柱(zhu)(zhu)中(zhong)(zhong)心(xin)線(xian)0.6m。在(zai)(zai)管(guan)(guan)廊(lang)(lang)(lang)(lang)上方有空(kong)冷器時，如(ru)泵(beng)(beng)(beng)的(de)操作(zuo)溫度(du)為340℃以下(xia)，則泵(beng)(beng)(beng)布置(zhi)在(zai)(zai)管(guan)(guan)廊(lang)(lang)(lang)(lang)外(wai)側，泵(beng)(beng)(beng)出(chu)口中(zhong)(zhong)心(xin)線(xian)對齊，伸出(chu)管(guan)(guan)廊(lang)(lang)(lang)(lang)距柱(zhu)(zhu)中(zhong)(zhong)心(xin)線(xian)0.6m，泵(beng)(beng)(beng)的(de)驅動機(ji)在(zai)(zai)管(guan)(guan)廊(lang)(lang)(lang)(lang)內(nei)側；如(ru)泵(beng)(beng)(beng)的(de)操作(zuo)溫度(du)等于或高于340℃時，則泵(beng)(beng)(beng)布置(zhi)在(zai)(zai)管(guan)(guan)廊(lang)(lang)(lang)(lang)外(wai)側，泵(beng)(beng)(beng)出(chu)口中(zhong)(zhong)心(xin)線(xian)對齊，距管(guan)(guan)廊(lang)(lang)(lang)(lang)柱(zhu)(zhu)中(zhong)(zhong)心(xin)線(xian)3m，泵(beng)(beng)(beng)的(de)驅動機(ji)也在(zai)(zai)管(guan)(guan)廊(lang)(lang)(lang)(lang)外(wai)側。
②. 半露(lu)天布置。
半露天(tian)布置的泵適用于多(duo)雨地(di)區，一般在管廊下方布置泵，在上(shang)方管道(dao)上(shang)部(bu)設頂棚(peng)，或(huo)將泵布置在框架的下層地(di)面上(shang)，以框架平臺作為頂棚(peng)。這些泵可根(gen)據與(yu)泵有關的設備(bei)布置要(yao)求，將泵布置成單(dan)排、雙排或(huo)多(duo)排。
③. 室內布(bu)置。
在(zai)(zai)寒冷或多風(feng)沙地區，泵布置在(zai)(zai)室內(nei)(nei)。如果工藝過程(cheng)要求設(she)備布置在(zai)(zai)室內(nei)(nei)時(shi)，其所需(xu)的泵也應在(zai)(zai)室內(nei)(nei)布置。
a. 泵(beng)布(bu)(bu)置在(zai)室(shi)內時，熱(re)油(you)泵(beng)（操作溫度(du)等于(yu)或(huo)高于(yu)自燃(ran)(ran)點的(de)可(ke)燃(ran)(ran)液體泵(beng)）與冷油(you)泵(beng)（操作溫度(du)低于(yu)自燃(ran)(ran)點的(de)甲B、乙(yi)A類(lei)可(ke)燃(ran)(ran)液體泵(beng)）或(huo)液態烴泵(beng)應分別布(bu)(bu)置在(zai)各(ge)自的(de)房(fang)間(jian)內。各(ge)泵(beng)房(fang)中間(jian)應采用防火墻隔開。門窗的(de)距(ju)離不(bu)應小于(yu)4.5m。如果(guo)泵(beng)的(de)數(shu)量較少，熱(re)油(you)泵(beng)可(ke)以與冷油(you)泵(beng)同(tong)房(fang)布(bu)(bu)置，但冷、熱(re)油(you)泵(beng)之間(jian)應有(you)不(bu)小于(yu)4.5m的(de)間(jian)距(ju)。
b. 甲、乙A類液體泵房(fang)的地(di)面不應(ying)有地(di)坑或地(di)溝，為防止(zhi)油氣(qi)積(ji)聚，宜在側(ce)墻(qiang)下部采取通(tong)風措施。
④. 單(dan)排布置的(de)泵。
大小(xiao)不一(yi)的泵成排布置時(shi)，一(yi)般有(you)三種排列方(fang)式。
a. 泵端第一(yi)(yi)個管(guan)口或出口中心(xin)線取齊(qi)。離(li)心(xin)泵并列布置(zhi)(zhi)時，泵端第一(yi)(yi)個管(guan)口或出口中心(xin)線對齊(qi)，這樣布置(zhi)(zhi)管(guan)道比較整齊(qi)，泵前也有了方(fang)便(bian)統(tong)一(yi)(yi)的操(cao)作面。
b. 泵端基礎面取齊，便(bian)于設置排污管或排污溝以及基礎施工方(fang)便(bian)。
c. 動力端基礎(chu)面(mian)取齊。如泵(beng)用(yong)電(dian)(dian)機帶動時(shi)，引向電(dian)(dian)機的(de)電(dian)(dian)纜接線(xian)(xian)容(rong)易且經(jing)濟；泵(beng)的(de)開關和電(dian)(dian)流(liu)盤在一(yi)條線(xian)(xian)上取齊，不僅排列整齊，且電(dian)(dian)機端容(rong)易操作。但是泵(beng)的(de)大(da)小(xiao)差別很大(da)時(shi)可能(neng)造成吸(xi)入(ru)管過(guo)長(chang)。
⑤. 雙排布置的泵。
泵成雙排布置時，宜將(jiang)兩排泵的動力端相對，在中間留出檢(jian)修通道。
⑥. 多(duo)排(pai)布置的泵(beng)。
泵(beng)成多排(pai)(pai)(pai)布置時，宜兩(liang)排(pai)(pai)(pai)泵(beng)的動力端相對(dui)(dui)，兩(liang)排(pai)(pai)(pai)中的一排(pai)(pai)(pai)與另兩(liang)排(pai)(pai)(pai)中的一排(pai)(pai)(pai)出口(kou)端相對(dui)(dui)，中間(jian)留出檢修和操作通道(dao)。
⑦. 蒸(zheng)汽(qi)往復(fu)泵的(de)動(dong)力側和泵側應(ying)留有抽(chou)出(chu)活塞和拉桿的(de)位置。
⑧. 立式泵(beng)布置在管(guan)廊下方(fang)或框(kuang)架下方(fang)時，其(qi)上方(fang)應留出(chu)泵(beng)體安裝和檢修所需(xu)的空間。
二(er)、泵(beng)的間(jian)距
①. 按SH／T3011規定，兩臺(tai)泵(beng)之間的凈距，不宜(yi)小(xiao)于0.7m（HG 20546規定，最小(xiao)凈距為0.8m，需根(gen)據項目實際情況選擇(ze)），但安裝在聯合基礎上的泵(beng)除外。
②. 泵(beng)布置在管廊下方(fang)或外側時，泵(beng)的檢修空(kong)間凈空(kong)不宜(yi)小于(yu)3m。泵(beng)端前面(mian)的操作通道(dao)寬(kuan)度不應小于(yu)1m。對于(yu)多級(ji)泵(beng)泵(beng)端前面(mian)的檢修通道(dao)寬(kuan)度不應小于(yu)1.8m，一般泵(beng)端前面(mian)的檢修通道(dao)寬(kuan)度不應小于(yu)1.25m，以(yi)便小型叉車通過。
③. 泵布置在室內時，一(yi)般不考慮機動檢修車(che)輛的通行(xing)要(yao)求。泵端或泵側(ce)與墻之(zhi)間的凈距不宜小(xiao)于(yu)1.0m，兩排(pai)泵凈距不應小(xiao)于(yu)2m。
④. 泵進、出(chu)口閥門手輪到鄰近泵的(de)最突出(chu)部分或柱(zhu)子的(de)凈距最少(shao)為0.75m，電(dian)機之間的(de)距離為1.5～2m。

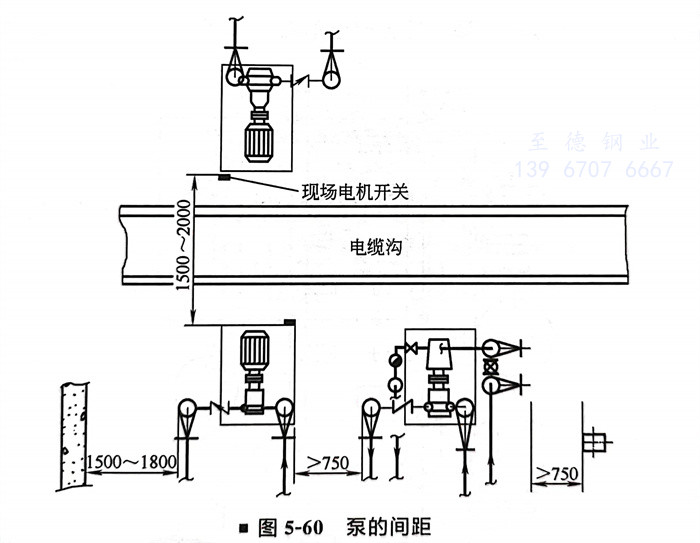

泵的間距如圖5-60所示。
三、泵的基礎
①. 泵的基礎尺寸一般(ban)由泵制造廠(chang)給(gei)出泵的底座尺寸的大小確定。可按地腳(jiao)螺栓中心(xin)線到(dao)基礎邊200～250mm估(gu)計。設計泵的基礎時應按預(yu)留孔方案(an)考慮，現場施工需(xu)待泵到(dao)貨(huo)后(hou)核(he)實尺寸后(hou)方可施工。
②. 泵(beng)的基礎面(mian)宜(yi)比地面(mian)高(gao)出(chu)(chu)(chu)(chu)200mm，大型(xing)泵(beng)可(ke)高(gao)出(chu)(chu)(chu)(chu)100mm，小(xiao)(xiao)型(xing)泵(beng)如(ru)比例泵(beng)、柱(zhu)塞泵(beng)、小(xiao)(xiao)齒輪(lun)泵(beng)等(deng)可(ke)高(gao)出(chu)(chu)(chu)(chu)地面(mian)300～500mm，使泵(beng)軸中心線高(gao)出(chu)(chu)(chu)(chu)地面(mian)600mm，并可(ke)2～3臺成(cheng)組安(an)裝(zhuang)在同一個基礎上。
四、泵布置(zhi)的(de)工程實例
工程實例一

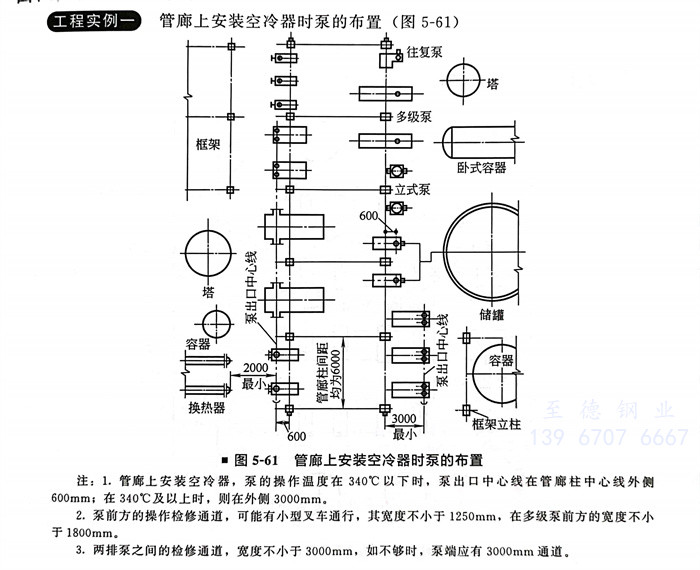

管廊上安裝空冷器時泵的布置（圖5-61）
注(zhu)：1. 管廊(lang)上(shang)安裝空冷器，泵(beng)的(de)操作溫(wen)度在340℃以下時，泵(beng)出(chu)口(kou)中(zhong)心(xin)線在管廊(lang)柱中(zhong)心(xin)線外(wai)側600mm；在340℃及以上(shang)時，則(ze)在外(wai)側3000mm。
2. 泵前方的(de)操作檢修通(tong)道(dao)，可能有(you)小(xiao)(xiao)型叉車通(tong)行(xing)，其寬度(du)不小(xiao)(xiao)于1250mm，在多級泵前方的(de)寬度(du)不小(xiao)(xiao)于1800mm。
3. 兩排泵(beng)之間的(de)檢(jian)修通(tong)道，寬度不小于(yu)3000mm，如(ru)不夠(gou)時，泵(beng)端應(ying)有(you)3000mm通(tong)道。
