一、壓(ya)縮機的布置設計內容

壓縮(suo)機(ji)(ji)(ji)通常(chang)有(you)離心(xin)式（Centrifugal Compressor）和往復式（Reciprocating Compressor）兩大類。其(qi)布(bu)(bu)置(zhi)設(she)(she)計內容包括機(ji)(ji)(ji)組的(de)布(bu)(bu)置(zhi)和附屬設(she)(she)備(bei)的(de)布(bu)(bu)置(zhi)。機(ji)(ji)(ji)組由壓縮(suo)機(ji)(ji)(ji)和驅動機(ji)(ji)(ji)組成。多級(ji)壓縮(suo)機(ji)(ji)(ji)的(de)附屬設(she)(she)備(bei)有(you)氣液分離器和各級(ji)冷(leng)(leng)卻器等(deng)，驅動機(ji)(ji)(ji)如為凝(ning)汽式汽輪(lun)機(ji)(ji)(ji)時，附屬設(she)(she)備(bei)有(you)冷(leng)(leng)凝(ning)冷(leng)(leng)卻器、凝(ning)結水(shui)泵(beng)等(deng)。此(ci)外(wai)還(huan)有(you)機(ji)(ji)(ji)組用的(de)潤滑、封油系統的(de)設(she)(she)備(bei)和維修機(ji)(ji)(ji)具(ju)的(de)布(bu)(bu)置(zhi)。

二、壓(ya)縮機布置的一般要求

①. 壓縮(suo)機的(de)布(bu)置(zhi)(zhi)方式(shi)與泵相同，也分為(wei)露(lu)(lu)天(tian)布(bu)置(zhi)(zhi)、半(ban)露(lu)(lu)天(tian)布(bu)置(zhi)(zhi)和廠房(fang)內(nei)布(bu)置(zhi)(zhi)三種(zhong)。可(ke)(ke)燃(ran)氣(qi)體(ti)壓縮(suo)機宜露(lu)(lu)天(tian)布(bu)置(zhi)(zhi)和半(ban)露(lu)(lu)天(tian)布(bu)置(zhi)(zhi)，這樣(yang)通(tong)風良好，如有可(ke)(ke)燃(ran)氣(qi)體(ti)泄漏則可(ke)(ke)快速擴(kuo)散，有利(li)于防(fang)(fang)火防(fang)(fang)爆。如在嚴(yan)寒或多(duo)風沙地區可(ke)(ke)布(bu)置(zhi)(zhi)在廠房(fang)內(nei)。廠房(fang)內(nei)通(tong)風應符合國家現行(xing)的(de)《工業企業采(cai)暖通(tong)風和空氣(qi)調節設(she)計規范》的(de)規定。

②. 機組(zu)及其附(fu)屬(shu)設(she)(she)備(bei)(bei)的(de)(de)布(bu)置應滿足制造(zao)廠(chang)的(de)(de)要(yao)(yao)求(qiu)(qiu)，制造(zao)廠(chang)在設(she)(she)備(bei)(bei)出廠(chang)時包裝箱(xiang)內的(de)(de)圖紙中有時會帶有推薦的(de)(de)機組(zu)及其附(fu)屬(shu)設(she)(she)備(bei)(bei)的(de)(de)布(bu)置圖或提(ti)出設(she)(she)備(bei)(bei)安裝、檢(jian)修需要(yao)(yao)的(de)(de)凈(jing)距，可以參照該(gai)圖或要(yao)(yao)求(qiu)(qiu)進(jin)行設(she)(she)備(bei)(bei)布(bu)置。

③. 露天(tian)布置(zhi)的(de)壓(ya)縮(suo)機，宜盡可(ke)能靠(kao)近被(bei)抽(chou)吸的(de)設備，這(zhe)樣可(ke)以減少吸入管道(dao)的(de)阻力。其附(fu)屬設備宜靠(kao)近機組布置(zhi)，壓(ya)縮(suo)機的(de)附(fu)近應(ying)有供檢(jian)修、消防用的(de)通道(dao)，機組與通道(dao)邊距離不應(ying)小(xiao)于5m。

④. 可燃氣體壓縮機的布(bu)置及其廠(chang)房設計如(ru)下(xia)。

a. 單(dan)機驅動(dong)功率等于或大于150kW的(de)(de)甲類氣體(ti)壓縮機廠房，不宜與其他甲、乙(yi)、丙類設(she)備間共用(yong)一幢建筑物，壓縮機的(de)(de)上方除自用(yong)的(de)(de)高位(wei)潤滑油箱外不得布(bu)置其他甲、乙(yi)、丙類設(she)備。

b. 比空氣(qi)輕的可燃氣(qi)體壓(ya)縮機廠房的頂(ding)部(bu)，應(ying)采取(qu)通風措(cuo)施。

c. 比空氣輕的可燃氣體壓縮機廠房的樓板宜部分采用算子(zi)板。

d. 比空(kong)氣重(zhong)的可燃氣體(ti)壓縮(suo)機廠房的地(di)面，不應(ying)有地(di)坑或地(di)溝，若不能(neng)避免時(shi)應(ying)有防止氣體(ti)積聚的措施(shi)。側墻下部宜有通(tong)風措施(shi)。

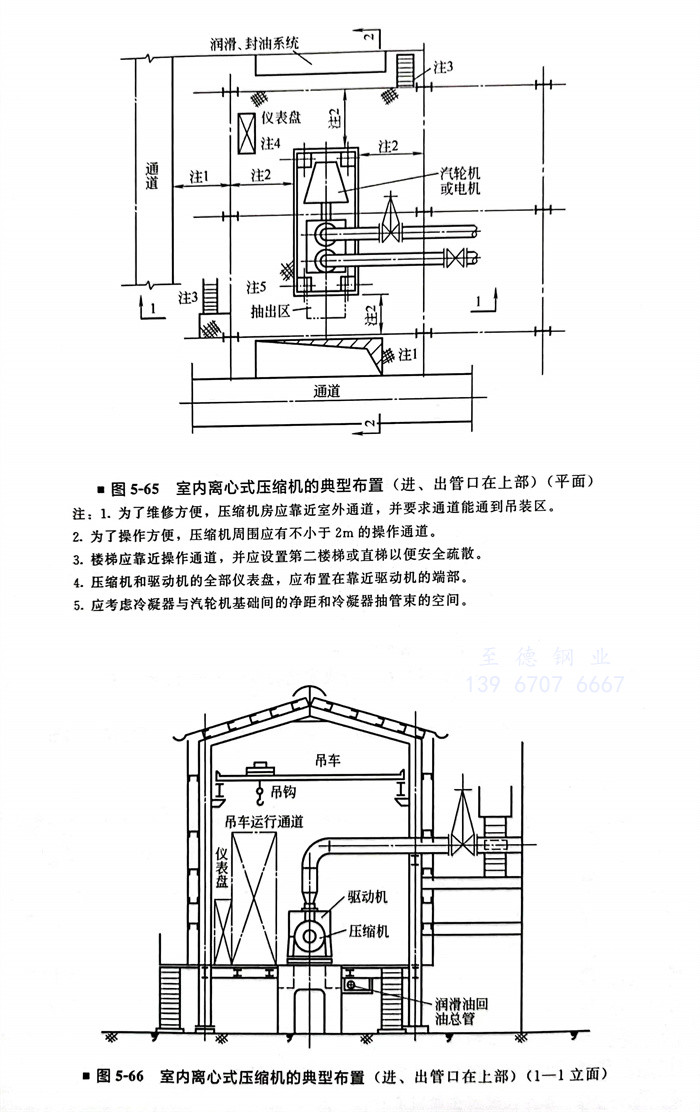

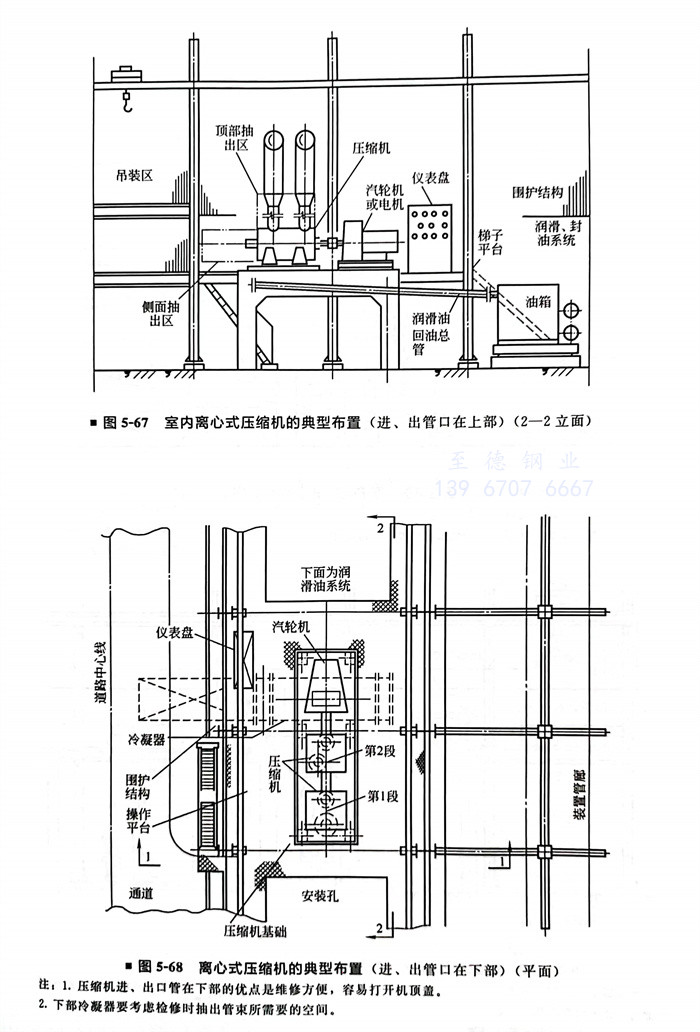

⑤. 壓縮機布置在廠房內時，除應考慮(lv)壓縮機本身(shen)的(de)占(zhan)地要(yao)求外，尚應滿足下列要(yao)求。

a. 機(ji)組(zu)與廠房墻(qiang)壁(bi)的(de)凈距應(ying)(ying)滿足壓(ya)縮(suo)機(ji)或(huo)(huo)驅(qu)動機(ji)的(de)轉(zhuan)子或(huo)(huo)壓(ya)縮(suo)機(ji)活塞(sai)、曲軸等的(de)抽出要求(qiu)，并應(ying)(ying)不小(xiao)于2m。

b. 機組一(yi)側應(ying)有檢修(xiu)時放置機組部件的場(chang)地，其大小應(ying)能(neng)放置機組最大部件并能(neng)進行檢修(xiu)作業。如有可能(neng)，兩(liang)臺或多臺機組可合用一(yi)塊檢修(xiu)場(chang)地。

c. 如壓縮機布置在兩層廠房的上層，應在樓板上設置吊裝機械(xie)。

d. 壓縮機(ji)(ji)和驅動機(ji)(ji)的全部一次儀表盤，如制(zhi)造廠無特殊(shu)要求，應布(bu)置在(zai)靠近驅動機(ji)(ji)的側(ce)部或端部，儀表盤的后面(mian)應有維修通道。

e. 壓縮(suo)機的基(ji)礎(chu)與廠(chang)房(fang)基(ji)礎(chu)應有一定距離。

三、壓縮機的安裝高度

壓(ya)縮機的安裝(zhuang)高度，應(ying)根據其構造特點(dian)確定。構造特點(dian)主要指進、出(chu)口(kou)的位置(zhi)和(he)附屬設備的多少。

①. 離心式壓縮機的進(jin)、出(chu)口(kou)在機體的上(shang)部且(qie)驅動機采用(yong)電機或背(bei)壓式汽輪機時，可就(jiu)地安裝(zhuang)。就(jiu)地安裝(zhuang)的壓縮機，由于基礎較低，穩定性強，有(you)利于抗振。進(jin)、出(chu)口(kou)向(xiang)上(shang)，管(guan)道架空(kong)敷設(she)不(bu)影(ying)響通行。在機體上(shang)方管(guan)道要求(qiu)可以拆(chai)卸，不(bu)會影(ying)響部件檢修。

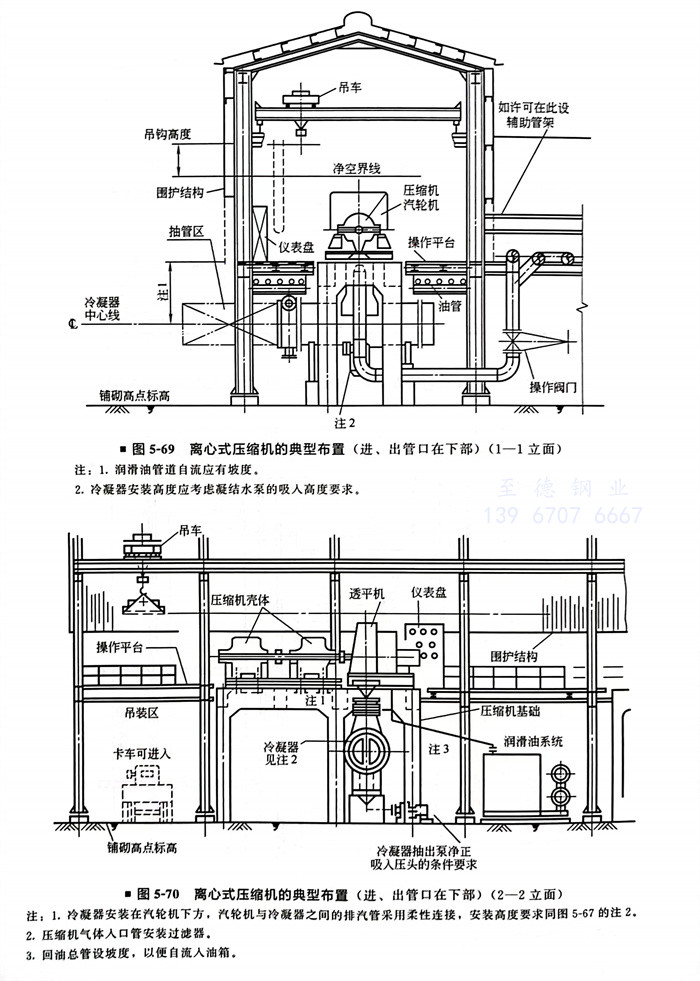

②. 離心式(shi)壓縮(suo)機的進、出口在(zai)機體下部且附屬設備較多時，宜兩層(ceng)布置(zhi)(zhi)(zhi)，上層(ceng)布置(zhi)(zhi)(zhi)機組，下層(ceng)布置(zhi)(zhi)(zhi)附屬設備，壓縮(suo)機的安(an)裝高度，除滿(man)足(zu)其附屬設備的安(an)裝以(yi)外還應滿(man)足(zu)下述要求。

a. 進、出(chu)口連接(jie)管道與(yu)地面的凈空要(yao)求(qiu)。

b. 進、出口連(lian)接管(guan)道與管(guan)廊上管(guan)道的連(lian)接高度要求(qiu)。

c. 吸入(ru)管(guan)道上過濾(lv)器的安裝高度與尺(chi)寸要求(qiu)。

③. 往復式壓縮機(ji)，為了(le)減少振動(dong)宜盡可能(neng)降低其安裝(zhuang)高度(du)(du)，由于進、出口管道采用(yong)管墩敷設有(you)利于抑制振動(dong)，而且管道與(yu)(yu)壓縮機(ji)進、出口之間(jian)可能(neng)還有(you)減振系(xi)統如脈沖(chong)(chong)減振器或緩沖(chong)(chong)器等，此時(shi)壓縮機(ji)的(de)(de)安裝(zhuang)高度(du)(du)應(ying)由與(yu)(yu)減振系(xi)統相接的(de)(de)管道所需(xu)最小(xiao)的(de)(de)凈空決定。

四(si)、壓(ya)縮(suo)機附(fu)屬設(she)備的布(bu)置

①. 布置壓縮機的附(fu)屬設備時，應滿足(zu)下列要求。

a. 多(duo)級離心式壓(ya)縮機的(de)各(ge)級氣(qi)(qi)液(ye)分(fen)離罐和(he)冷卻器應盡可能靠近布置。在滿足操作(zuo)和(he)維修需要場(chang)地的(de)前提下，應考慮壓(ya)縮機進(jin)、出(chu)口的(de)綜合受力影響，合理布置各(ge)級氣(qi)(qi)液(ye)分(fen)離罐和(he)冷卻器的(de)相對位置。

b. 高(gao)(gao)位油(you)箱應(ying)滿足制造(zao)廠的高(gao)(gao)度要求，布(bu)置在建筑物構架上的油(you)箱應(ying)設平臺和直梯。

c. 潤滑油和封油系統宜(yi)靠近(jin)壓縮(suo)機布置并應留出油冷卻器(qi)的檢修場地。

②. 壓縮機的驅(qu)動(dong)機為汽(qi)輪機時，汽(qi)輪機及其(qi)附(fu)屬設備的布置，應考慮下列因素。

a. 背(bei)壓(ya)式汽(qi)輪(lun)機周圍(wei)應留有足夠的空地(di)，以滿足配管和操作閥門的需要。

b. 凝(ning)汽式汽輪機(ji)采用空(kong)(kong)冷器(qi)時，空(kong)(kong)冷器(qi)的位置(zhi)應靠(kao)近(jin)汽輪機(ji)，空(kong)(kong)冷器(qi)的安裝高度應能滿足(zu)地面上布置(zhi)凝(ning)結(jie)水泵的吸入高度的需要。

c. 凝(ning)(ning)(ning)(ning)汽(qi)式汽(qi)輪機采用(yong)冷(leng)(leng)凝(ning)(ning)(ning)(ning)冷(leng)(leng)卻器(qi)(qi)時(shi)，冷(leng)(leng)凝(ning)(ning)(ning)(ning)冷(leng)(leng)卻器(qi)(qi)除可(ke)(ke)布(bu)置在靠近汽(qi)輪機的(de)(de)(de)側面(mian)外，也(ye)可(ke)(ke)直接(jie)布(bu)置在汽(qi)輪機的(de)(de)(de)下方，汽(qi)輪機與冷(leng)(leng)凝(ning)(ning)(ning)(ning)冷(leng)(leng)卻器(qi)(qi)之間的(de)(de)(de)排汽(qi)管應采用(yong)柔性(xing)連接(jie)。冷(leng)(leng)凝(ning)(ning)(ning)(ning)冷(leng)(leng)卻器(qi)(qi)的(de)(de)(de)安裝(zhuang)高(gao)度(du)也(ye)應能滿足(zu)在下面(mian)布(bu)置的(de)(de)(de)凝(ning)(ning)(ning)(ning)結水(shui)泵的(de)(de)(de)吸入高(gao)度(du)的(de)(de)(de)需要。冷(leng)(leng)凝(ning)(ning)(ning)(ning)冷(leng)(leng)卻器(qi)(qi)管箱外應留出抽管束所需要的(de)(de)(de)空地(di)。

五、壓縮機維修機具的布置

1. 維修機(ji)具的(de)高度和運行范圍

①. 吊車(che)的起吊高度應滿足壓(ya)縮機(ji)制造(zao)廠要(yao)求。一般情(qing)況下，制造(zao)廠應給出機(ji)組(zu)中心(xin)線(xian)到吊車(che)梁底面的凈空高度。

②. 吊(diao)車(che)行(xing)車(che)運行(xing)范圍不可能達到吊(diao)車(che)梁的盡頭(tou)，吊(diao)車(che)有(you)死(si)點(dian)位(wei)置。設計時應按死(si)點(dian)位(wei)置留出空(kong)地(di)和確定吊(diao)裝孔(kong)的位(wei)置。

2. 吊車(che)的選(xuan)用的要(yao)求

①. 壓縮機的(de)最大(da)檢修(xiu)部件超過1.0t時應(ying)設吊車。

a. 起重量小于1.0t，宜選用移動式(shi)三(san)腳架，配(pei)電(dian)動葫(hu)蘆(lu)或手拉(la)葫(hu)蘆(lu)。

b. 起重量(liang)1.0～3.0t，宜選用手動(dong)梁(liang)式吊車。

c. 起重(zhong)量(liang)3.0～10.0t，宜選用手(shou)動(dong)橋式吊車。

d. 起重量大于10.0t，宜選用電動(dong)橋式吊車。

②. 按壓縮機(ji)臺(tai)數和用(yong)途選用(yong)吊車。

a. 壓縮(suo)機露天布置，可不(bu)設固定(ding)吊(diao)車。

b. 壓縮機布置在(zai)單層(ceng)廠房內數量超(chao)過4臺(tai)或雖然數量小于4臺(tai)，但(dan)基礎(chu)在(zai)2m以上(shang)，宜(yi)選用(yong)手(shou)動橋式吊車(che)。

c. 壓縮機數量超過4臺或檢修次數頻繁，吊運行程較長時(shi)，宜選用電動橋式吊車。

六、壓(ya)縮機(ji)布置的(de)工程實例

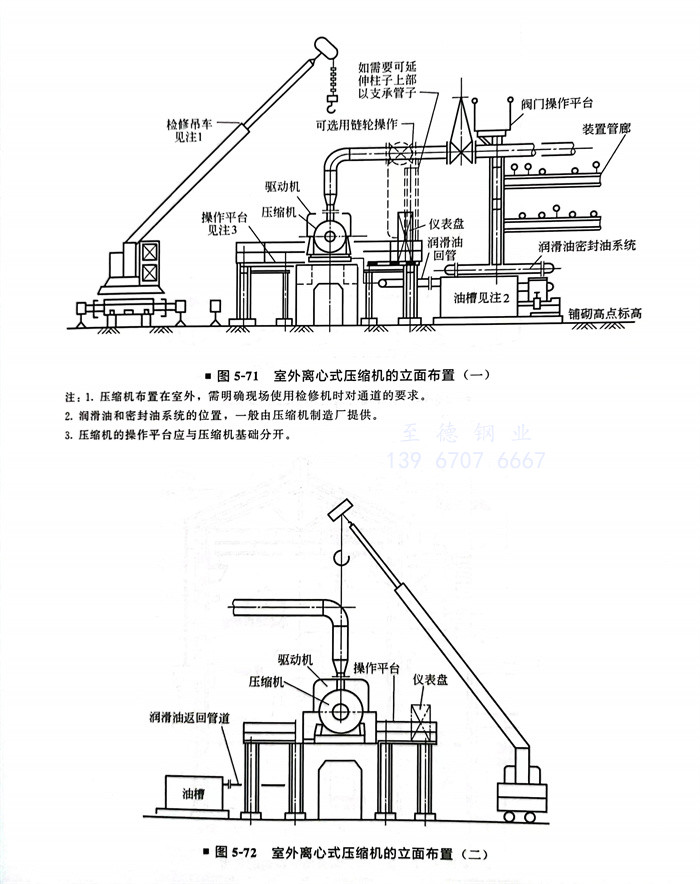

工程實例一
