一、建筑物(wu)的一般要求
1. 裝置內(nei)建筑物的類型
①. 生產廠(chang)房：包括各種需要在室內操(cao)作的廠(chang)房如(ru)泵(beng)房、壓縮機房及(ji)合成纖維裝置的酯化聚合廠(chang)房、抽絲與后加工廠(chang)房等。
②. 控制室和輔助生產廠房(fang)(fang)：輔助生產廠房(fang)(fang)包括變、配電室及化(hua)驗室、維修間、倉庫等。
③. 非生產(chan)廠房：如辦公室、值班室、更衣(yi)室、浴室、廁所(suo)等。
2. 建(jian)筑統一模數
建(jian)(jian)筑(zhu)物(wu)的跨度、柱距(ju)、層高等除有特(te)殊要求者外，一般可按照建(jian)(jian)筑(zhu)統一模數(shu)設計(ji)，也可根據實際(ji)情(qing)況不按模數(shu)設計(ji)。常用模數(shu)如(ru)下。
①. 跨度(du)：6.0m、7.5m、9.0m、10.5m、12.0m、15.0m、18.0m、21m
②. 柱距：4.0m、6.0m、9.0m、12.0m。鋼(gang)筋混凝土結構廠房柱距多用6m。
3. 廠(chang)房高度

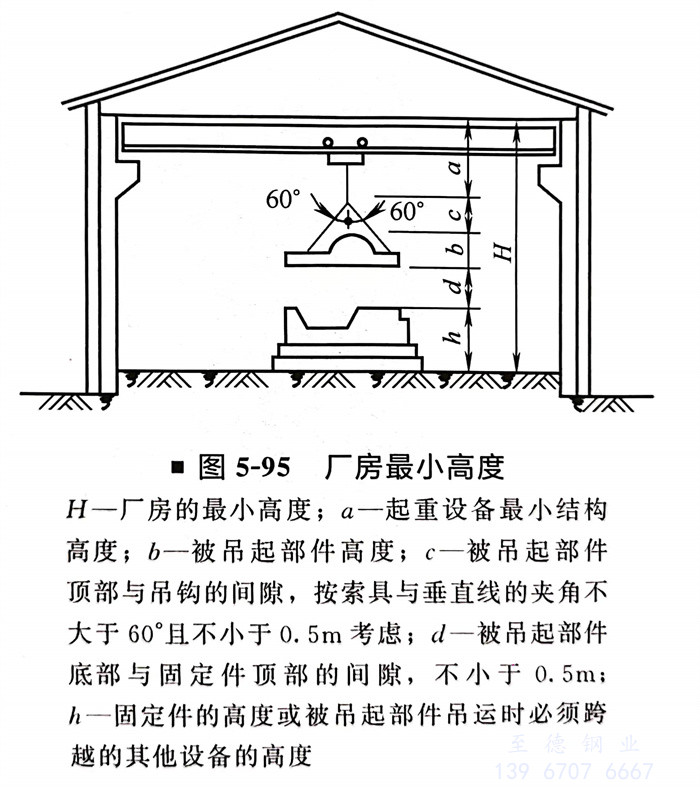

廠房高度主要根(gen)據(ju)設備(bei)吊裝所需空間(jian)和設備(bei)進、出口管道標高確定。對(dui)于有固(gu)定式起重設備(bei)廠房的高度H參照圖5-95。
4．廠房的門
①. 廠房(fang)出(chu)、入口(kou)應便(bian)于操作人員通(tong)行(xing)，并至少應有(you)一個門(men)能使房(fang)內設備(bei)(bei)的(de)最大檢修部件出(chu)入。但可不考(kao)慮安(an)裝在房(fang)內的(de)大型設備(bei)(bei)如容器的(de)進出(chu)。一般(ban)此類設備(bei)(bei)是在吊(diao)裝以后再行(xing)砌墻封閉廠房(fang)的(de)。
②. 檢修時(shi)有可能進入(ru)車(che)輛(liang)時(shi)，門的(de)寬度(du)和高度(du)應(ying)能使(shi)車(che)輛(liang)方便地通過。
③. 安全疏散(san)出(chu)口應向外開(kai)啟(qi)，有可燃介(jie)質設(she)備廠房的(de)疏散(san)出(chu)口不應少(shao)于兩個，但(dan)面積小于60㎡的(de)乙B、丙類介(jie)質設(she)備廠房可只設(she)一個出(chu)口。
5. 吊(diao)裝孔的位(wei)置
在兩層和兩層以上的(de)生產(chan)廠房內布置(zhi)(zhi)設(she)(she)備時，應(ying)使廠房結構(gou)能夠(gou)滿足設(she)(she)備整體吊裝要求。并應(ying)按設(she)(she)備檢修部件的(de)大小設(she)(she)置(zhi)(zhi)吊裝孔(kong)和通(tong)道(dao)。吊裝孔(kong)的(de)位(wei)置(zhi)(zhi)應(ying)設(she)(she)在出(chu)入口附近或便于(yu)搬運的(de)地方。
6. 建筑物內(nei)地面(mian)高度
一般室(shi)內地面高出室(shi)外地面不小于200mm。在有可能產生易(yi)燃易(yi)爆氣體(ti)的(de)裝(zhuang)置(zhi)內控制室(shi)和變、配電(dian)室(shi)，室(shi)內地面應比室(shi)外地面高出600mm。
7. 建筑物的屋頂要(yao)求(qiu)
在辦(ban)公室或學習會(hui)議室需要(yao)在屋內頂板(ban)上安(an)裝(zhuang)(zhuang)吊(diao)式(shi)電風扇(shan)時(shi)，屋面板(ban)的選(xuan)(xuan)用(yong)，應(ying)能(neng)適應(ying)安(an)裝(zhuang)(zhuang)吊(diao)扇(shan)的要(yao)求。經驗證明，如果在屋面板(ban)的選(xuan)(xuan)用(yong)時(shi)，沒有注意安(an)裝(zhuang)(zhuang)吊(diao)扇(shan)的要(yao)求，往往出現吊(diao)扇(shan)的位置不恰當，不能(neng)設在合適位置。
二(er)、建筑物(wu)的防火要求
①. 根(gen)據(ju)防火(huo)(huo)規范，同(tong)一(yi)房(fang)(fang)間內(nei)，布(bu)置有不同(tong)火(huo)(huo)災(zai)危(wei)險(xian)性(xing)類別(bie)的(de)(de)設備(bei)，房(fang)(fang)間的(de)(de)火(huo)(huo)災(zai)危(wei)險(xian)性(xing)類別(bie)按其中火(huo)(huo)災(zai)危(wei)險(xian)性(xing)類別(bie)最高的(de)(de)設備(bei)確定。但(dan)火(huo)(huo)災(zai)危(wei)險(xian)性(xing)大的(de)(de)設備(bei)所占面積比(bi)例小于5％，且發生事(shi)故(gu)時，不足(zu)以蔓(man)(man)延到其他部位或采取防火(huo)(huo)措施能(neng)防止火(huo)(huo)災(zai)蔓(man)(man)延時，可按火(huo)(huo)災(zai)危(wei)險(xian)性(xing)類別(bie)較低的(de)(de)設備(bei)確定。
②. 同一建筑物內，布(bu)置有(you)不同火(huo)災危險性(xing)類(lei)別的(de)房間，其中間隔墻應為防火(huo)墻。
③. 同(tong)一建筑物(wu)內，應將人(ren)員集中(zhong)的房間布置在(zai)火災危險性較小的一端。
④. 甲、乙A類(lei)房間(jian)與可(ke)能產生火花的房間(jian)相鄰時，其門(men)窗之間(jian)的距(ju)離應按現行的《爆炸和(he)火災危險(xian)環境(jing)電力裝(zhuang)置設計規范》的有關規定執行。
三、控(kong)制室的(de)布(bu)置
控制室是裝置的自動控制中心，又是操(cao)作人員集中之處(chu)，屬于重點保護(hu)建筑物(wu)。因(yin)此，在裝置設備布置設計中對控制室的位(wei)置與布置要(yao)求，必須給以(yi)足夠的重視。
1. 控制室的位置
①. 全廠性(xing)控(kong)(kong)制室(shi)或(huo)聯合裝(zhuang)置(zhi)的(de)集(ji)中控(kong)(kong)制室(shi)應靠近主(zhu)要(yao)工藝裝(zhuang)置(zhi)，裝(zhuang)置(zhi)內(nei)的(de)控(kong)(kong)制室(shi)應靠近主(zhu)要(yao)操作(zuo)區。
②. 處(chu)理(li)易燃、有毒、有粉塵(chen)或有腐(fu)蝕性(xing)介質(zhi)的裝置，控制室(shi)宜設在本地區(qu)常年最小頻率風向的下風側。
③. 控制(zhi)室(shi)應遠離振(zhen)源，避免(mian)周圍環境對室(shi)內(nei)地面造成振(zhen)幅為0.1mm（雙(shuang)振(zhen)幅）、頻率為25Hz以上的連(lian)續性振(zhen)源，不能排除時，應采取減振(zhen)措施。
④. 控制室不應靠(kao)近主要交通(tong)干道(dao)，如不能避免時，外墻與干道(dao)中心線的距離不應小(xiao)于20m。
⑤. 控(kong)制(zhi)室應遠離噪(zao)聲大(da)(da)的設備(bei)，在室內控(kong)制(zhi)臺處測(ce)得的噪(zao)聲量應不大(da)(da)于(yu)65dB。
⑥. 可燃氣體、液(ye)化烴(jing)、可燃液(ye)體的(de)在線分析一次儀表間工藝設(she)備的(de)防火(huo)間距不(bu)限。
⑦. 非(fei)防(fang)爆(bao)型的在(zai)線分析一(yi)次儀表(biao)間（箱）布(bu)置在(zai)爆(bao)炸危(wei)險區(qu)域內時，應采用(yong)正(zheng)壓通風。
2. 控制室的布置要(yao)求
①. 控制室不宜與高壓配電室、壓縮機(ji)廠房、鼓風(feng)機(ji)廠房和化學(xue)藥(yao)劑(ji)庫毗鄰(lin)布置。
②. 高壓和(he)有爆炸危險的裝置，控制室(shi)朝向設備(bei)的一(yi)側，不(bu)應開門(men)窗。
③. 使用電子儀表的控(kong)制室，周圍環境對室內儀表的磁(ci)場(chang)干擾場(chang)強應不大于400A／m，不能排除時，應采取防護措施。
3. 控制室的面(mian)積和高度（由自控專業確定）
①. 控制室的長度應根(gen)據(ju)儀表盤(pan)的數量和排列形式(shi)確定。長度超12m時宜設兩個門。
②. 控制室的進(jin)深，如(ru)(ru)設控制臺時，不宜小于7.5m，如(ru)(ru)不設時，不宜小于6m。
③. 控(kong)制室的凈(jing)高(gao)，有(you)空(kong)調裝置時，不應小于3.0m，無空(kong)調時，不應小于3.3m。
④. 控制室(shi)(shi)的(de)儀(yi)表維(wei)修(xiu)室(shi)(shi)，一(yi)般需要15～㎡，大型(xing)裝置應適當增加。
四、變、配電室(shi)的布置(zhi)
①. 變、配電室是散發火(huo)花的(de)地點，是裝置的(de)動力(li)中(zhong)心，屬于重點保(bao)護建筑物，其(qi)位置盡可能(neng)設在便(bian)于引接(jie)電源、接(jie)近負(fu)荷(he)中(zhong)心和進(jin)出(chu)線方便(bian)之(zhi)處(chu)，避免設在有劇烈振動的(de)場所。
②. 變、配電室一般不(bu)與可燃氣體壓縮機共(gong)(gong)用一幢建(jian)(jian)筑(zhu)物，常(chang)與控制室共(gong)(gong)用一幢建(jian)(jian)筑(zhu)物。對(dui)于(yu)用電量較大的裝置往(wang)往(wang)變、配電室設在(zai)獨立(li)的建(jian)(jian)筑(zhu)內。
③. 變壓器(qi)(qi)可露天或半露天布置,這時變壓器(qi)(qi)周圍(wei)應設固定(ding)圍(wei)欄,變壓器(qi)(qi)外廊與圍(wei)欄或建(jian)筑(zhu)物墻的距離不應小于0.8m。
④. 電(dian)(dian)(dian)(dian)纜敷(fu)(fu)設(she)(she)方式(shi)有兩(liang)種,即電(dian)(dian)(dian)(dian)纜溝敷(fu)(fu)設(she)(she)和(he)架(jia)空敷(fu)(fu)設(she)(she)。有的裝置兩(liang)種方式(shi)齊備,即從配電(dian)(dian)(dian)(dian)室(shi)地下溝內引電(dian)(dian)(dian)(dian)纜至用電(dian)(dian)(dian)(dian)設(she)(she)備區,對于(yu)泵(beng)和(he)壓縮(suo)機的驅動機用電(dian)(dian)(dian)(dian)纜一般仍采(cai)用溝內敷(fu)(fu)設(she)(she),對于(yu)架(jia)空設(she)(she)備或設(she)(she)施如(ru)空冷器(qi)、檢修用固定式(shi)吊(diao)車和(he)照明(ming)電(dian)(dian)(dian)(dian)纜則采(cai)用架(jia)空敷(fu)(fu)設(she)(she),這樣比較(jiao)經濟(ji)合(he)理。
⑤. 變、配電室還(huan)需要一(yi)間維修值班(ban)室。
五、化(hua)驗室的布(bu)置
當(dang)裝(zhuang)置設在(zai)距全廠性控制分析(xi)化(hua)驗室較遠(超過1500m),且(qie)分析(xi)項(xiang)目和分析(xi)次(ci)數較多時(shi),可在(zai)裝(zhuang)置內設化(hua)驗室,化(hua)驗室的(de)占地面積按分析(xi)項(xiang)目和次(ci)數多少確(que)定。化(hua)驗室為明火房(fang)間不應與(yu)甲、乙A類房(fang)間布置在(zai)一(yi)起,可與(yu)控制室共用一(yi)幢建(jian)筑物時(shi),化(hua)驗室應在(zai)最(zui)外部一(yi)端,房(fang)間的(de)門(men)向外開啟。可燃氣體、液化(hua)烴、可燃液體采(cai)樣管道不應引人化(hua)驗室內。
六、廠房倉庫的(de)“五距”布置設計及(ji)工程實例
做好(hao)廠(chang)房倉(cang)庫的(de)設(she)備、貨物(wu)規劃與擺放,預(yu)留出必要的(de)消防(fang)通道(dao),可以確(que)保車間內的(de)員(yuan)工在發生(sheng)(sheng)緊(jin)急情況(kuang)時快速逃生(sheng)(sheng)以及(ji)倉(cang)庫發生(sheng)(sheng)突發情況(kuang)時,救(jiu)援(yuan)人員(yuan)能夠(gou)快速、準確(que)地(di)到(dao)達起火點進行有效處(chu)置。倉(cang)庫“五(wu)距(ju)”是指:頂距(ju)、燈距(ju)、墻距(ju)、柱(zhu)距(ju)、垛距(ju)(見GA 1131《倉(cang)儲(chu)場所消防(fang)安(an)全(quan)管理通則》)。
①. 頂距(ju):堆垛(duo)上部與(yu)樓板、平屋(wu)頂之間的距(ju)離不(bu)小于(yu)0.3m(人字屋(wu)架從橫梁算起)。
②. 燈距:物品(pin)與(yu)照(zhao)明燈之間的距離(li)不小于(yu)0.5m,以防(fang)止照(zhao)明燈過于(yu)接近商品(pin)(燈光產生熱量(liang))而發生火災。
③. 墻距:物(wu)品與墻之間的距離不(bu)小于0.5m,以便通風散熱和防火,一旦發生火災(zai),可供消防人員出入(ru)。
④. 柱(zhu)距(ju):物品(pin)堆垛(duo)與柱(zhu)之間的(de)距(ju)離不小(xiao)于0.3m。柱(zhu)距(ju)的(de)作用是防(fang)止柱(zhu)散發的(de)潮氣使商品(pin)受潮,并(bing)保護(hu)柱(zhu)腳,以免損壞建筑物。
⑤. 垛(duo)距(ju)(ju)(ju):堆(dui)垛(duo)與(yu)堆(dui)垛(duo)之間的距(ju)(ju)(ju)離(li)不(bu)小于1m。垛(duo)距(ju)(ju)(ju)的作用是(shi)使(shi)貨(huo)(huo)堆(dui)與(yu)貨(huo)(huo)堆(dui)之間,間隔清(qing)楚,防止(zhi)混淆,也便(bian)于通(tong)風(feng)檢(jian)查,一旦(dan)發(fa)生火災,還便(bian)于搶救,疏散物資。
⑥. 其(qi)他(ta)要求。貨物與(yu)地面的距離(li)不(bu)應小(xiao)于0.1m。庫房(fang)內主通道的寬度不(bu)應小(xiao)于2m。
每個堆(dui)垛的(de)面(mian)積不(bu)應(ying)大于(yu)150m?。儲存物品與風管、供暖(nuan)管道(dao)、散熱器的(de)距(ju)(ju)離(li)不(bu)應(ying)小于(yu)0.5m,與供暖(nuan)機組、風管爐、煙道(dao)之間的(de)距(ju)(ju)離(li)在(zai)各個方向(xiang)上(shang)都不(bu)應(ying)小于(yu)1m。
七、其他要(yao)求
①. 高(gao)層(ceng)(ceng)廠房內的控制室與變、配電室宜設(she)在(zai)第一(yi)層(ceng)(ceng),若生產(chan)需要或受其他條件限制時,可布置(zhi)在(zai)第二層(ceng)(ceng)。
②. 控制室與變(bian)、配(pei)電(dian)室及化驗(yan)室朝向(xiang)甲A類(lei)中間儲罐一(yi)面的墻壁(bi)為封閉(bi)墻時(shi),其防火間距可由22.5m減少到15m。
③. 控(kong)制室(shi)或化驗室(shi)的室(shi)內不得安裝液化烴、可燃氣體、可燃液體的在(zai)線分析(xi)一次儀表。當上(shang)述儀表安裝在(zai)控(kong)制室(shi)、化驗室(shi)的相鄰房(fang)間(jian)內時,中間(jian)隔墻應(ying)為防火(huo)墻。
④. 壓縮機(ji)或泵等的專用控(kong)制室或不大于10kV的專用配電(dian)室，可與該壓縮機(ji)房、泵房等共用一幢建筑(zhu)物。但專用的控(kong)制室、配電(dian)室的門窗應位(wei)于爆(bao)炸危險區(qu)范圍之外(wai)。
⑤. 兩個(ge)(ge)及兩個(ge)(ge)以上(shang)的裝(zhuang)置共用集(ji)中控制(zhi)室距甲、乙A類設備、儲罐(guan)或(huo)加(jia)熱爐不應小于30m。
