裝置(zhi)內構筑物包(bao)括(kuo)管架(jia)（包(bao)括(kuo)管廊）、框架(jia)、平臺梯(ti)子、放空煙(yan)囪(cong)、防火墻、管溝、圍堰等。
一、框架的布置
1. 框架的類型
框(kuang)架(jia)按設備布(bu)置(zhi)(zhi)(zhi)需要(yao)可以(yi)和(he)管廊(lang)結合在(zai)一(yi)起布(bu)置(zhi)(zhi)(zhi)，如(ru)管廊(lang)下布(bu)置(zhi)(zhi)(zhi)機、泵，管廊(lang)的(de)管道在(zai)泵的(de)上(shang)(shang)方(fang)，管道上(shang)(shang)方(fang)第一(yi)層(ceng)框(kuang)架(jia)布(bu)置(zhi)(zhi)(zhi)高位容器(qi)，第二層(ceng)布(bu)置(zhi)(zhi)(zhi)冷卻(que)器(qi)和(he)換熱器(qi)，最上(shang)(shang)一(yi)層(ceng)布(bu)置(zhi)(zhi)(zhi)空(kong)冷器(qi)或(huo)冷凝冷卻(que)器(qi)。框(kuang)架(jia)也可以(yi)獨立布(bu)置(zhi)(zhi)(zhi)。根(gen)據各類(lei)設備要(yao)求(qiu)設置(zhi)(zhi)(zhi)，如(ru)塔(ta)框(kuang)架(jia)、反(fan)應器(qi)框(kuang)架(jia)、換熱設備和(he)容器(qi)框(kuang)架(jia)等。
2. 框架(jia)的結(jie)構尺寸
框(kuang)架(jia)的(de)結構尺(chi)寸，按(an)設(she)(she)備(bei)(bei)(bei)的(de)不同(tong)要(yao)(yao)求確定(ding)，在管(guan)廊(lang)附近的(de)框(kuang)架(jia)，其柱距(ju)與管(guan)廊(lang)柱距(ju)對齊為宜，一(yi)(yi)般為6m。框(kuang)架(jia)跨(kua)度(du)隨架(jia)空(kong)設(she)(she)備(bei)(bei)(bei)要(yao)(yao)求不同(tong)而異。框(kuang)架(jia)的(de)高度(du)應滿足設(she)(she)備(bei)(bei)(bei)的(de)工藝操作、設(she)(she)備(bei)(bei)(bei)的(de)安(an)裝檢修和敷(fu)設(she)(she)管(guan)道(dao)的(de)要(yao)(yao)求。框(kuang)架(jia)的(de)層高按(an)最大設(she)(she)備(bei)(bei)(bei)要(yao)(yao)求確定(ding)，但(dan)在布(bu)置(zhi)設(she)(she)備(bei)(bei)(bei)時盡可能將尺(chi)寸相近的(de)設(she)(she)備(bei)(bei)(bei)布(bu)置(zhi)在同(tong)一(yi)(yi)層框(kuang)架(jia)上，而且要(yao)(yao)考慮設(she)(she)備(bei)(bei)(bei)支(zhi)座梁的(de)位(wei)置(zhi)，使(shi)其經濟合理。
二、平(ping)臺梯子的(de)布置
1. 平臺梯子設(she)置(zhi)位置(zhi)
①. 在(zai)需要操作和(he)經(jing)常(chang)維修的場(chang)所應設(she)(she)置(zhi)(zhi)平臺和(he)梯子(zi)，并按防火要求(qiu)設(she)(she)置(zhi)(zhi)安全(quan)梯。在(zai)設(she)(she)備和(he)管道(dao)上(shang)，操作中需要維修、檢查、調(diao)節和(he)觀察的地方，如(ru)人孔、手(shou)孔、塔、容器管口法蘭(lan)、調(diao)節閥、安全(quan)閥、取樣點、流量孔板、液面計、工藝盲板、經(jing)常(chang)操作的閥門和(he)需要用機(ji)械清理的管道(dao)轉彎處都(dou)應設(she)(she)置(zhi)(zhi)平臺和(he)梯子(zi)。
②. 相鄰塔(ta)和立(li)式容器(qi)的(de)平(ping)臺(tai)標高宜一致，以(yi)便布(bu)置成聯合(he)平(ping)臺(tai)。
③. 設備(bei)(bei)上(shang)的平(ping)臺不應(ying)妨礙設備(bei)(bei)的檢修(xiu)，否則應(ying)做成可拆卸的。
④. 管廊進出裝置切(qie)斷閥處應設(she)置操作平臺。
2. 平臺的尺寸
①. 平(ping)臺(tai)寬度不應小于0.8m，平(ping)臺(tai)上的凈空高度不宜小于2.2m。
②. 設備人孔中心(xin)線距(ju)平(ping)臺的(de)距(ju)離宜為0.8～1.0m，設備手孔中心(xin)線距(ju)平(ping)臺的(de)距(ju)離宜為1.0~1.5m。
③. 設備(bei)加料口(kou)頂面距(ju)平臺(tai)的(de)距(ju)離(li)不(bu)宜大于1m。
④. 法蘭連接的立式設備的平臺與法蘭面的距離不宜(yi)大于(yu)1.5m。
⑤. 為(wei)立式換熱器設置(zhi)的平臺與上部管箱法(fa)蘭(lan)或管箱蓋的距離不宜大于1.5m。
⑥. 為了便于檢修水(shui)箱(xiang)內的管束，水(shui)箱(xiang)上的平臺應是(shi)可拆卸的。
⑦. 根(gen)據防火規范(fan)要求，甲(jia)、乙、丙類(lei)塔區(qu)聯合(he)平(ping)(ping)臺(tai)以及其他工藝設(she)備和大型容(rong)器(qi)或(huo)容(rong)器(qi)組的平(ping)(ping)臺(tai)，均應(ying)設(she)置不少于(yu)兩個通往地面的梯子，作為安全(quan)(quan)出口(kou)，各安全(quan)(quan)口(kou)的距離(li)不應(ying)大于(yu)25m。但對(dui)不大于(yu)8m的甲(jia)類(lei)平(ping)(ping)臺(tai)和長(chang)度(du)不大于(yu)15m的乙、丙類(lei)平(ping)(ping)臺(tai)可只設(she)一(yi)個梯子，相鄰的框(kuang)架、平(ping)(ping)臺(tai)宜根(gen)據安全(quan)(quan)疏(shu)散(san)的需要用走橋連通。
⑧. 平(ping)臺(tai)的(de)防(fang)(fang)護欄桿(gan)高(gao)度不應小于1.05m，距地面(mian)20m以上的(de)平(ping)臺(tai)的(de)防(fang)(fang)護欄桿(gan)高(gao)度為不應小于1.2m。防(fang)(fang)護欄桿(gan)為固定(ding)式防(fang)(fang)護設(she)施，影響檢修的(de)欄桿(gan)應為可(ke)拆(chai)卸的(de)。
⑨. 在設置平臺(tai)有困難而又需要操作(zuo)和檢修的地方可設置直(zhi)梯或(huo)活動平臺(tai)。
⑩. 操作(zuo)平(ping)臺(tai)(tai)（包括設備(bei)平(ping)臺(tai)(tai)）的均布活荷載(zai)不(bu)應(ying)小于3kN／㎡；檢(jian)修(xiu)(xiu)平(ping)臺(tai)(tai)或(huo)建(jian)筑物樓面的均布活荷載(zai)不(bu)應(ying)小于4kN／㎡。大(da)型設備(bei)檢(jian)修(xiu)(xiu)平(ping)臺(tai)(tai)的均布活荷載(zai)應(ying)按其最大(da)檢(jian)修(xiu)(xiu)部件的重量(liang)計算(suan)。
3. 梯(ti)子的(de)設置
①. 廠房和構架的(de)(de)主要操作平臺及操作頻繁的(de)(de)平臺應采用斜梯。
②. 成(cheng)組布置的(de)(de)塔的(de)(de)聯合平臺宜采用斜梯。
③. 除上述場合外，宜(yi)采(cai)用(yong)直梯(ti)。
4. 梯子的(de)尺寸
①. 斜(xie)(xie)梯的(de)傾斜(xie)(xie)角(jiao)度(du)不(bu)應(ying)大(da)于(yu)45°，經常(chang)性雙向通行(xing)的(de)傾斜(xie)(xie)角(jiao)度(du)不(bu)宜大(da)于(yu)38°。梯高(gao)不(bu)宜大(da)于(yu)5m，大(da)于(yu)5m時，應(ying)設(she)梯間(jian)平臺(tai)，分段設(she)梯。
②. 斜(xie)梯凈(jing)寬宜為0.6～1.1m。
③. 直(zhi)梯凈寬宜為(wei)0.4～0.6m。
④. 高(gao)度超過(guo)3m的直梯應設(she)置安(an)全護籠，護籠下端(duan)(duan)距地面或平臺面不應小(xiao)于2.1m，護籠上端(duan)(duan)高(gao)出平臺面，應與(yu)欄桿高(gao)度一致。
5. 梯子(zi)的(de)高(gao)度
①. 設備上的直梯(ti)宜(yi)(yi)從側(ce)面通向平臺。單(dan)段梯(ti)子的高度(du)不宜(yi)(yi)大于(yu)10m，高度(du)大于(yu)10m時(shi)，應采用多段梯(ti)，梯(ti)段水平交(jiao)錯布置。
②. 直梯(ti)作為安全疏散梯(ti)時，梯(ti)段(duan)高(gao)度(du)不應大于15m。
6. 操作(zuo)和檢修(xiu)設施

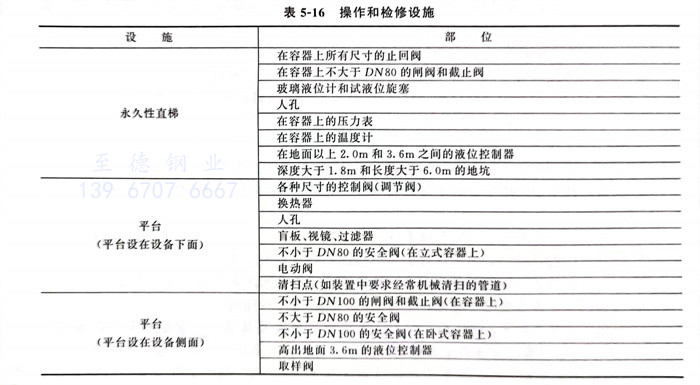

操作和檢修(xiu)的設施參照表5-16。
三、放空(kong)煙囪(cong)的(de)布置(zhi)
①. 可(ke)燃氣體(ti)及(ji)有(you)害氣體(ti)的排(pai)放(fang)(fang)要求(qiu)和高度(du)，應符合現行GB 16297《大氣污染(ran)綜合排(pai)放(fang)(fang)標準》和GB 50160《石(shi)油(you)化(hua)工企業設計(ji)防(fang)火標準》有(you)關(guan)泄壓排(pai)放(fang)(fang)的要求(qiu)。
②. 放空用煙囪應設(she)置(zhi)(zhi)在裝(zhuang)(zhuang)置(zhi)(zhi)的一端或邊緣(yuan)地區，且位(wei)于裝(zhuang)(zhuang)置(zhi)(zhi)常年最小(xiao)頻率風向(xiang)的上(shang)風側。
③. 放空用煙囪與周(zhou)圍平臺的位置關系(xi)應符(fu)合下列要求。

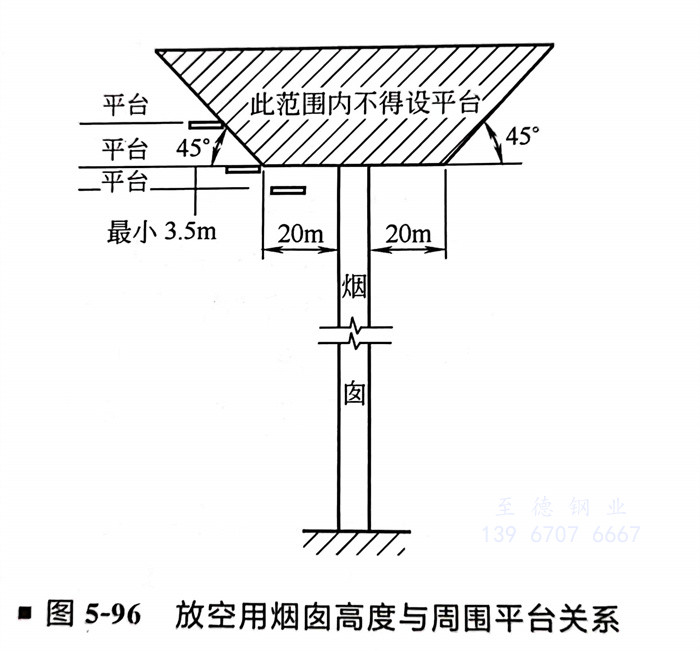

a．如在煙囪頂部外(wai)緣水平(ping)方向(xiang)20m范圍(wei)內布(bu)置平(ping)臺(tai)，煙囪頂部至少高出(chu)平(ping)臺(tai)3.5m，如圖5-96所示。如平(ping)臺(tai)上還有(you)操(cao)作(zuo)室(shi)，煙囪應高出(chu)操(cao)作(zuo)室(shi)的屋頂2m。
b. 如在煙囪(cong)頂部外(wai)緣算起水平(ping)方向20m以外(wai)布置(zhi)平(ping)臺，平(ping)臺應按(an)圖5-96要求設置(zhi)。
