再沸(fei)器進(jin)出口管道(dao)配管時，要減少阻(zu)力降、處理好熱應力問題(ti)，在(zai)管道(dao)柔性允許的范圍內管道(dao)的幾(ji)何形狀盡(jin)量簡單。

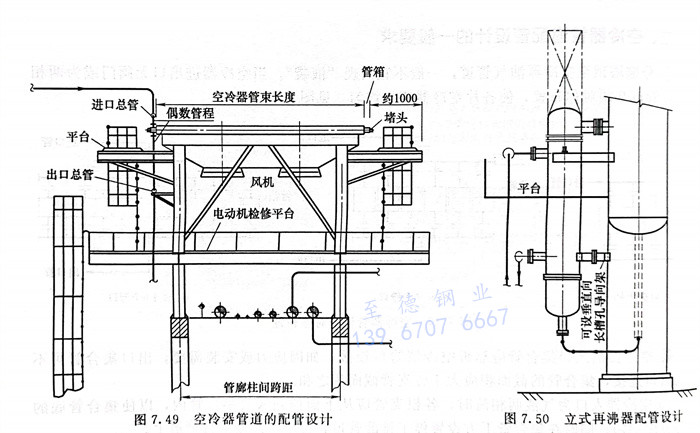

1. 立式再沸器管道的配管設計(ji)（圖7.50）

  ①. 立式再沸器(qi)一般宜支(zhi)撐在塔體上，也可單獨設(she)支(zhi)撐結構(gou)。工藝介質(zhi)(zhi)一般走管(guan)程(cheng)，加熱(re)介質(zhi)(zhi)（蒸(zheng)汽(qi)或熱(re)水）走殼程(cheng)。

  ②. 支撐在(zai)塔體上的立式再沸器(qi)工藝介質出口(kou)(kou)管一般與塔管口(kou)(kou)對(dui)接，中間不(bu)(bu)加(jia)直管段。當儀表不(bu)(bu)得不(bu)(bu)安裝在(zai)管口(kou)(kou)上時，其管口(kou)(kou)方位在(zai)設計前(qian)期就應確定。

  ③. 當再(zai)(zai)沸(fei)器支(zhi)(zhi)撐在獨立構架上時，再(zai)(zai)沸(fei)器出(chu)(chu)口(kou)(kou)(kou)管(guan)口(kou)(kou)(kou)與(yu)返塔管(guan)口(kou)(kou)(kou)之(zhi)(zhi)間應加一(yi)段直(zhi)管(guan)段。再(zai)(zai)沸(fei)器通常要用彈簧支(zhi)(zhi)座(zuo)，需經應力計(ji)算(suan)后(hou)確定。再(zai)(zai)沸(fei)器入口(kou)(kou)(kou)管(guan)口(kou)(kou)(kou)與(yu)塔出(chu)(chu)口(kou)(kou)(kou)管(guan)口(kou)(kou)(kou)之(zhi)(zhi)間的(de)管(guan)道(dao)應有(you)足夠的(de)柔性，幾何形狀(zhuang)應盡可能簡單。

  ④. 一(yi)般情況下，當再沸器(qi)長(chang)度與直徑(jing)之(zhi)比大于6時，再沸器(qi)應設導向(xiang)支架。

2. 臥(wo)式(shi)再(zai)沸(fei)器的配管(guan)設計

  ①. 臥式(shi)再沸(fei)器一般為工藝介質走(zou)殼程(cheng)，蒸(zheng)汽(qi)或(huo)熱水走(zou)管(guan)程(cheng)。臥式(shi)再沸(fei)器安裝(zhuang)(zhuang)在地面上時，宜使設備軸線與(yu)管(guan)廊成90°角布(bu)置，占(zhan)地少，檢修或(huo)抽出(chu)管(guan)束方便，其最低安裝(zhuang)(zhuang)高(gao)度(du)(du)應滿(man)足(zu)蒸(zheng)汽(qi)調(diao)節閥和疏水閥組的安裝(zhuang)(zhuang)高(gao)度(du)(du)。

  ②. 當必須提高再沸器安裝(zhuang)高度時，應設獨立構架(jia)，其(qi)操作平(ping)臺宜(yi)與塔(ta)平(ping)臺能互相聯通。

  ③. 再沸器的工藝介質進出口管(guan)(guan)道在滿足應力分析條件(jian)下(xia)，宜采用直(zhi)管(guan)(guan)同塔連接，直(zhi)管(guan)(guan)應盡量短。

3. 釜式再(zai)沸器的配(pei)管設計

  ①. 對(dui)于釜式再沸(fei)器蒸汽走(zou)盤(pan)管(guan)，工藝介質走(zou)殼程(cheng)。

  ②. 蒸汽(qi)管(guan)道(dao)及(ji)調節閥(fa)組和(he)工藝管(guan)道(dao)及(ji)調節閥(fa)組可(ke)以布置(zhi)在釜式再沸器兩側。

  ③. 液(ye)(ye)位(wei)計和液(ye)(ye)位(wei)控(kong)制閥(fa)(fa)(fa)相鄰配置，便于利(li)用(yong)控(kong)制閥(fa)(fa)(fa)的旁通閥(fa)(fa)(fa)進(jin)行手工(gong)調(diao)節液(ye)(ye)位(wei)。當液(ye)(ye)位(wei)計安(an)裝在正常操作高度(du)以上時，需設置平(ping)臺或爬梯(ti)。

 ④. 在再沸(fei)器管束抽出端要(yao)留出抽管區(qu)。

  ⑤. 釜式再(zai)沸器(qi)固定(ding)(ding)架(jia)的(de)位置(zhi)決定(ding)(ding)于它與塔(ta)(ta)之間的(de)相對位置(zhi)，一(yi)般(ban)將最靠近(jin)塔(ta)(ta)中心線(xian)的(de)再(zai)沸器(qi)支(zhi)架(jia)作為固定(ding)(ding)架(jia)。再(zai)沸器(qi)底(di)部的(de)標高應盡可能與塔(ta)(ta)底(di)封頭(tou)切線(xian)的(de)標高相一(yi)致。
