雙相不銹鋼(gang)與奧氏(shi)體(ti)不銹(xiu)鋼(gang)力學及冷熱成形性能比較分析結果如下：

 1. 力(li)學性能

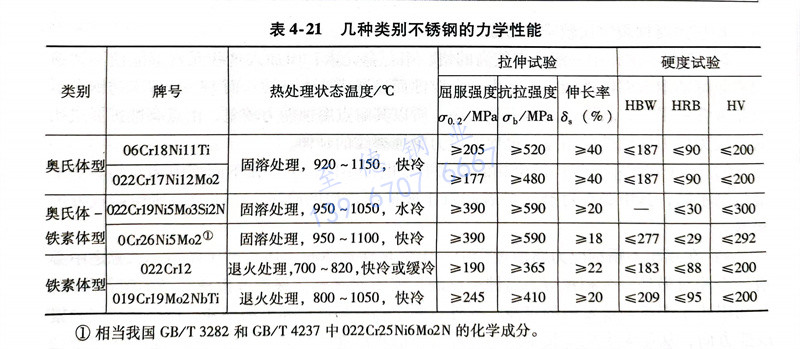

   雙相不銹(xiu)鋼(gang)兼有奧氏體型不銹鋼和鐵素體型不銹鋼力學性能的特征，見表4-21。從表中可以看出，雙相不銹鋼的屈服強度相當于奧氏體型不銹鋼的2倍，比鐵素體型超低碳氮不銹鋼019Cr19Mo2NbTi［φ（C＋N）＝0.06％］高出50％。此種鋼還具有良好的韌性，尤其具有較好的低溫韌性。從室溫到-80℃都有較高的沖擊韌度a降至-196℃時，a仍有70J／c㎡。這也說明，此類鋼中的奧氏體相當穩定，不易轉變為馬氏體，這對冷加工拉拔工藝十分有利。

 2. 鋼的成(cheng)形性能

   從表4-21可知，雙相不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)的(de)屈(qu)服(fu)強度約為(wei)18-8型(xing)(xing)不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)的(de)2倍，也比(bi)(bi)鐵(tie)素體(ti)型(xing)(xing)不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)略(lve)高，因此它的(de)冷加工變形(xing)(xing)抗力比(bi)(bi)較大，加之易(yi)加工硬化，其(qi)冷成(cheng)形(xing)(xing)性(xing)(xing)能(neng)比(bi)(bi)奧氏(shi)體(ti)型(xing)(xing)不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)差，與超低碳(tan)氮鐵(tie)素體(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)相近。從鋼(gang)(gang)(gang)的(de)深(shen)沖(chong)性(xing)(xing)能(neng)對比(bi)(bi)試驗中可以看到(dao)：雙相不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)比(bi)(bi)奧氏(shi)體(ti)型(xing)(xing)不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)深(shen)沖(chong)性(xing)(xing)能(neng)差，變形(xing)(xing)抗力大，但比(bi)(bi)供貨(huo)狀(zhuang)態的(de)（通(tong)常應為(wei)退(tui)火狀(zhuang)態）06Cr13Al不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)好。

 3. 鋼的(de)冷彎性能

   由于雙(shuang)相(xiang)不(bu)銹鋼(gang)軋(ya)制(zhi)板(ban)的(de)(de)(de)組織中奧(ao)氏(shi)體(ti)相(xiang)與鐵素體(ti)相(xiang)呈條帶狀分布，使雙(shuang)相(xiang)不(bu)銹鋼(gang)板(ban)的(de)(de)(de)橫向(xiang)彎(wan)曲(qu)性(xing)能差(cha)于它的(de)(de)(de)縱向(xiang)彎(wan)曲(qu)性(xing)能，只(zhi)有當彎(wan)曲(qu)芯軸的(de)(de)(de)直徑大(da)于或(huo)等于鋼(gang)板(ban)厚度的(de)(de)(de)3倍(bei)時，冷彎(wan)角才能達(da)到180°。奧(ao)氏(shi)體(ti)型不(bu)銹鋼(gang)和(he)鐵素體(ti)型不(bu)銹鋼(gang)不(bu)存(cun)在橫向(xiang)和(he)縱向(xiang)彎(wan)曲(qu)如此明(ming)顯的(de)(de)(de)差(cha)異，當彎(wan)曲(qu)芯軸直徑等于鋼(gang)板(ban)厚度的(de)(de)(de)2倍(bei)時，它們的(de)(de)(de)冷彎(wan)角均(jun)可達(da)到180°。
