某油田建設集團油建公司承建新疆集氣管線工程，材質采用瑞典進口雙相不銹鋼管(guan)材為SAF2205（相當我國標準牌號022Cr22Ni5Mo3N），管線規格為ф33.4mm×3.4mm～ф508mm×19.1mm等9種，其化學成分和力學性能見表4-36。

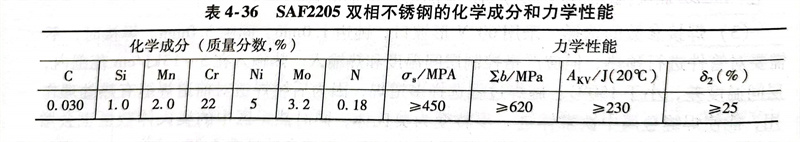

表(biao)4-36 SAF2205 雙相不銹鋼的化(hua)學(xue)成分和力學(xue)性能
SAF2205 具有較好的(de)焊(han)接(jie)(jie)性(xing)，對焊(han)接(jie)(jie)冷(leng)(leng)、熱(re)(re)(re)裂紋敏感(gan)性(xing)較小，通(tong)常不需(xu)要焊(han)前預熱(re)(re)(re)和(he)焊(han)后熱(re)(re)(re)處(chu)理(li)。其(qi)耐蝕性(xing)和(he)力學(xue)性(xing)能(neng)(neng)除(chu)受化學(xue)成(cheng)分(fen)(fen)的(de)影響(xiang)外，主要取決于其(qi)合理(li)的(de)鐵素(su)體和(he)奧(ao)氏體兩相的(de)比例，兩相比例是(shi)否適當將(jiang)成(cheng)為(wei)(wei)焊(han)接(jie)(jie)雙(shuang)相不銹鋼的(de)關鍵。為(wei)(wei)了獲得滿意的(de)兩相比例，除(chu)使用較高奧(ao)氏體元素(su)（Ni、N）焊(han)接(jie)(jie)材料以(yi)(yi)(yi)控(kong)制焊(han)縫(feng)金屬化學(xue)成(cheng)分(fen)(fen)外，還需(xu)控(kong)制焊(han)接(jie)(jie)接(jie)(jie)頭的(de)冷(leng)(leng)卻速度(du)，而(er)(er)冷(leng)(leng)卻速度(du)主要通(tong)過(guo)熱(re)(re)(re)輸入(ru)來達(da)到。一般(ban)認為(wei)(wei)焊(han)接(jie)(jie)熱(re)(re)(re)輸入(ru)控(kong)制在(zai)(zai)10～25kJ／cm，道間(jian)溫度(du)應控(kong)制在(zai)(zai)150℃以(yi)(yi)(yi)下(xia)，就能(neng)(neng)防(fang)止近縫(feng)區晶粒(li)粗化，還可以(yi)(yi)(yi)避免在(zai)(zai)相變(bian)溫度(du)危險區停留時間(jian)過(guo)長，而(er)(er)產(chan)生σ相脆性(xing)和(he)475℃脆化。
首先(xian)，對焊工進行嚴格的(de)操作技能培訓，然(ran)后進行焊接(jie)工藝評定，根據現(xian)場施工的(de)特(te)點，制定出合理(li)的(de)焊接(jie)工藝和(he)焊接(jie)順序。

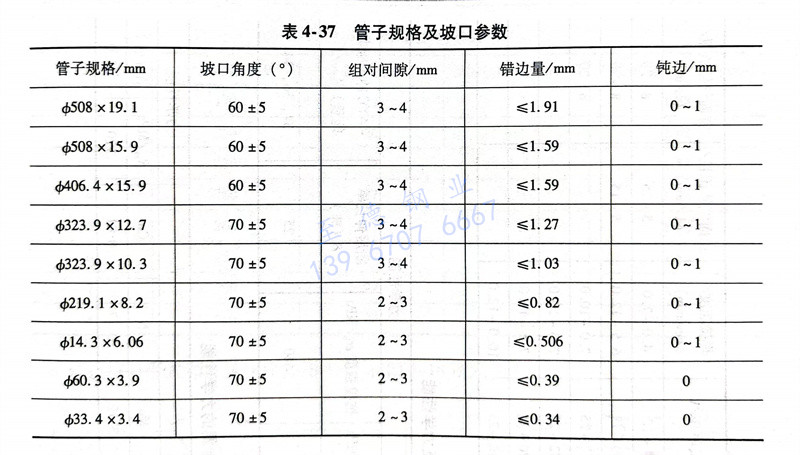

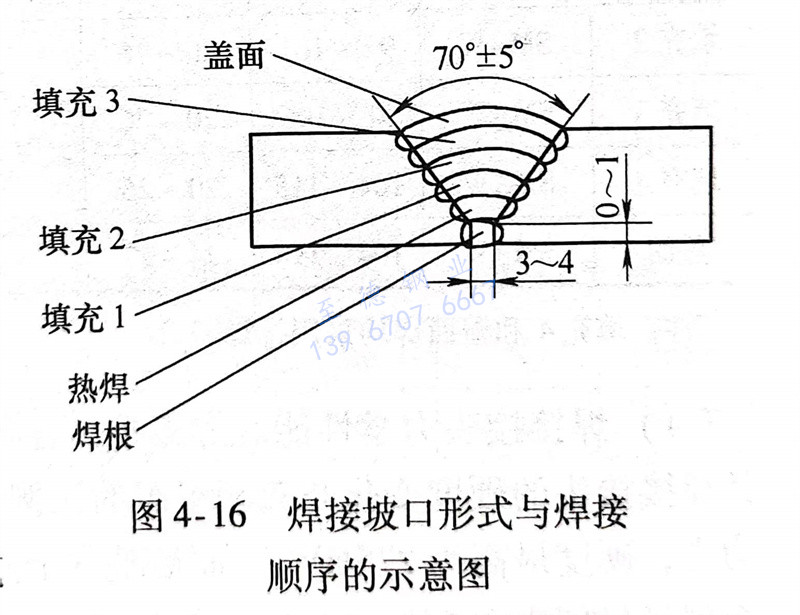

（1）坡(po)口的選擇焊接坡(po)口形式與(yu)焊接順(shun)序(xu)的示意圖如(ru)圖4-16所示，管子(zi)規格(ge)及坡(po)口參數見表4-37。
（2）焊接方法的選用焊根和熱焊選用混合氣體鎢極氬弧焊（GTAW），保護氣體類型φ（Ar）98％＋φ（N2）2％，要求氬氣純度≥99.995％；施焊時要提前送氣時間＞1min,延遲停氣時間＞1min。管內通氬氣保護，氬氣純度≥99.995％，提前送氣時間＞2min，延遲停氣時間＞2min。填充1、2、3和蓋面選用焊條電弧焊（SMAW）。具體焊接參數見表4-38，填充3和蓋面焊要采用多排焊。
（3）現(xian)(xian)場環(huan)境現(xian)(xian)場道間溫度≤70℃，環(huan)境溫度＞10℃，環(huan)境相對濕度＜90％。環(huan)境風速：GTAW時小于2m／s，SMAW時小于8m／s。
焊(han)(han)(han)工經過(guo)嚴(yan)格的培(pei)訓，施焊(han)(han)(han)現場焊(han)(han)(han)工采取(qu)自檢(jian)、互檢(jian)和質(zhi)檢(jian)部門統一檢(jian)查相結(jie)合的方法，一絲不茍(gou)地進行(xing)焊(han)(han)(han)接質(zhi)量監督與(yu)檢(jian)查，保證SAF2205 雙相不銹鋼管線的焊(han)(han)(han)縫質(zhi)量，一次合格率達到(dao)98％以上。
