若成分不(bu)同，及(ji)其(qi)(qi)性能(neng)也(ye)不(bu)同的材料焊(han)(han)接(jie)(jie)在一(yi)起，其(qi)(qi)接(jie)(jie)頭(tou)(tou)的性能(neng)不(bu)僅決定于(yu)其(qi)(qi)中最(zui)弱者，而(er)且(qie)往(wang)往(wang)由(you)于(yu)兩者的不(bu)同或不(bu)均(jun)(jun)勻而(er)出現新(xin)的矛盾。例如，由(you)于(yu)構成腐(fu)蝕(shi)電(dian)池，異種(zhong)(zhong)金屬焊(han)(han)接(jie)(jie)接(jie)(jie)頭(tou)(tou)的耐腐(fu)蝕(shi)壽命(ming)，可(ke)能(neng)比其(qi)(qi)中任一(yi)材料的腐(fu)蝕(shi)壽命(ming)都大大縮短(duan)；強(qiang)度、塑性、彈性模量差(cha)異也(ye)可(ke)導(dao)致應(ying)(ying)(ying)力(li)應(ying)(ying)(ying)變集中，因而(er)提(ti)前發生斷(duan)裂；此外諸如熱膨(peng)脹系(xi)數、熱導(dao)率(lv)等的差(cha)異也(ye)會導(dao)致熱應(ying)(ying)(ying)力(li)應(ying)(ying)(ying)變和熱疲勞損傷等，因此異種(zhong)(zhong)材料焊(han)(han)接(jie)(jie)接(jie)(jie)頭(tou)(tou)的成分不(bu)均(jun)(jun)勻性和性能(neng)的不(bu)均(jun)(jun)勻性，應(ying)(ying)(ying)當受到特別(bie)關注(zhu)。

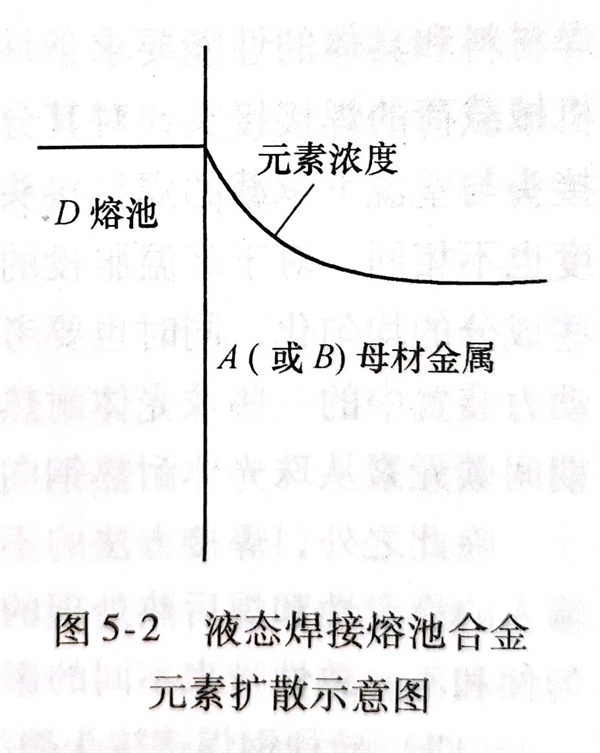

  通常，被焊(han)的(de)(de)(de)(de)兩(liang)種材(cai)料的(de)(de)(de)(de)成(cheng)分(fen)(fen)差異(yi)越大(da)，則(ze)焊(han)縫金(jin)屬與焊(han)縫兩(liang)側(ce)(ce)或焊(han)縫一(yi)(yi)側(ce)(ce)母(mu)材(cai)金(jin)屬的(de)(de)(de)(de)成(cheng)分(fen)(fen)差異(yi)也(ye)越大(da)。焊(han)縫金(jin)屬同母(mu)材(cai)金(jin)屬之間(jian)形成(cheng)的(de)(de)(de)(de)一(yi)(yi)個異(yi)種材(cai)料的(de)(de)(de)(de)連(lian)接副中，一(yi)(yi)側(ce)(ce)是(shi)固(gu)態(tai)的(de)(de)(de)(de)A（或B）母(mu)材(cai)金(jin)屬，一(yi)(yi)側(ce)(ce)是(shi)D成(cheng)分(fen)(fen)的(de)(de)(de)(de)液態(tai)焊(han)接熔池。高(gao)溫(wen)下(xia)，A（或B）、D之間(jian)會發生元素(su)的(de)(de)(de)(de)擴散（包括某些情況(kuang)下(xia)的(de)(de)(de)(de)上升(sheng)擴散），由(you)D進入A（或B）的(de)(de)(de)(de)元素(su)濃(nong)度(du)(du)在(zai)固(gu)相(xiang)表面最高(gao)，向內逐漸降(jiang)低，如圖5-2所示。由(you)A（或B）擴散進入D的(de)(de)(de)(de)元素(su)則(ze)由(you)于(yu)液體的(de)(de)(de)(de)流動而均勻(yun)化，并不影響(xiang)該局部的(de)(de)(de)(de)焊(han)縫金(jin)屬成(cheng)分(fen)(fen)。焊(han)縫一(yi)(yi)側(ce)(ce)圖5-2 液態(tai)焊(han)接熔池合金(jin)（或兩(liang)側(ce)(ce)）的(de)(de)(de)(de)不均勻(yun)性(xing)(xing)決定(ding)于(yu)A（或B）和(he)(he)D的(de)(de)(de)(de)成(cheng)分(fen)(fen)和(he)(he)各(ge)元素(su)擴散示意(yi)圖組成(cheng)元素(su)的(de)(de)(de)(de)本性(xing)(xing)，這(zhe)是(shi)不可避免的(de)(de)(de)(de)；但其擴散的(de)(de)(de)(de)深(shen)度(du)(du)和(he)(he)最終的(de)(de)(de)(de)濃(nong)度(du)(du)梯度(du)(du)，則(ze)受(shou)到(dao)溫(wen)度(du)(du)的(de)(de)(de)(de)高(gao)低和(he)(he)高(gao)溫(wen)下(xia)停留時間(jian)的(de)(de)(de)(de)影響(xiang)。這(zhe)是(shi)焊(han)縫一(yi)(yi)側(ce)(ce)（或兩(liang)側(ce)(ce)）的(de)(de)(de)(de)固(gu)相(xiang)形成(cheng)成(cheng)分(fen)(fen)不均勻(yun)性(xing)(xing)的(de)(de)(de)(de)一(yi)(yi)個來源。

  熔(rong)合(he)區的(de)(de)(de)(de)另一種成(cheng)(cheng)分(fen)不均(jun)(jun)勻性，產生于(yu)(yu)焊(han)接(jie)(jie)過(guo)(guo)程中(zhong)(zhong)的(de)(de)(de)(de)液相(xiang)熔(rong)池金屬一側的(de)(de)(de)(de)不均(jun)(jun)勻攪拌區。熔(rong)池的(de)(de)(de)(de)邊(bian)緣(yuan)層母(mu)材(cai)金屬份額較(jiao)(jiao)(jiao)高(gao)(gao)且未被(bei)攪拌均(jun)(jun)勻，其原因是(shi)熔(rong)池邊(bian)緣(yuan)的(de)(de)(de)(de)溫度(du)較(jiao)(jiao)(jiao)其平(ping)均(jun)(jun)溫度(du)低，距(ju)電(dian)(dian)弧電(dian)(dian)流(liu)中(zhong)(zhong)心較(jiao)(jiao)(jiao)遠，電(dian)(dian)磁攪拌也較(jiao)(jiao)(jiao)弱(ruo)，金屬的(de)(de)(de)(de)流(liu)動(dong)性較(jiao)(jiao)(jiao)差，被(bei)熔(rong)化下來的(de)(de)(de)(de)母(mu)材(cai)金屬處于(yu)(yu)液態的(de)(de)(de)(de)時(shi)間(jian)較(jiao)(jiao)(jiao)短，有(you)(you)的(de)(de)(de)(de)可以看到(dao)成(cheng)(cheng)塊的(de)(de)(de)(de)母(mu)材(cai)金屬以島(dao)(dao)嶼(yu)或半島(dao)(dao)狀貼近于(yu)(yu)焊(han)縫邊(bian)緣(yuan)。這種成(cheng)(cheng)分(fen)不均(jun)(jun)勻性的(de)(de)(de)(de)程度(du)與(yu)焊(han)接(jie)(jie)參數有(you)(you)關(guan)，特別與(yu)施焊(han)過(guo)(guo)程中(zhong)(zhong)均(jun)(jun)勻性和(he)穩定(ding)性關(guan)系(xi)更大。在高(gao)(gao)度(du)自(zi)動(dong)化的(de)(de)(de)(de)焊(han)接(jie)(jie)條件下，焊(han)縫不均(jun)(jun)勻混合(he)區的(de)(de)(de)(de)不均(jun)(jun)勻程度(du)可以得到(dao)控制(zhi)；而手工電(dian)(dian)弧焊(han)時(shi)，很難達到(dao)施焊(han)過(guo)(guo)程焊(han)接(jie)(jie)參數的(de)(de)(de)(de)均(jun)(jun)勻性和(he)穩定(ding)性。除了(le)操作(zuo)影響外，也與(yu)人的(de)(de)(de)(de)身體和(he)精神狀態有(you)(you)密(mi)切聯系(xi)。
