1. 焊接(jie)(jie)接(jie)(jie)頭形式(shi)和坡口的(de)選擇(ze)

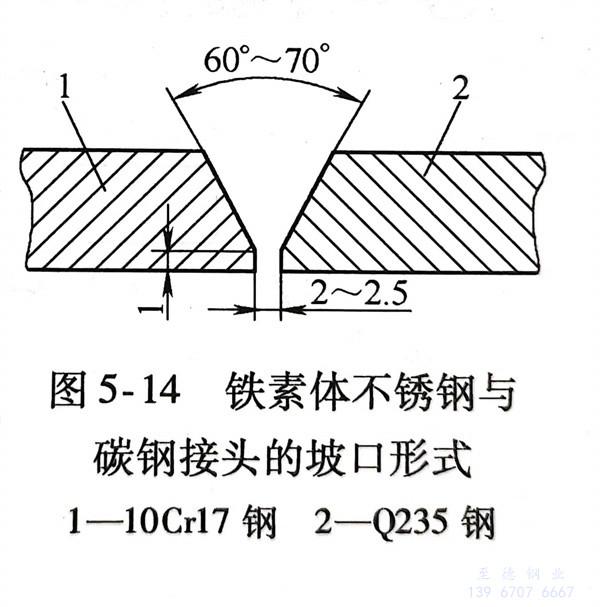

  這兩種鋼焊接結構的焊接接頭盡量采用對接接頭焊縫形式，避免采用T形接頭。通常采用V形坡口，其坡口尺寸如圖5-14所示。由于鐵素體(ti)型(xing)不銹鋼液體金屬的流動性比奧氏體(ti)型不銹鋼差，為了保證充分焊透，坡口間隙要大一些，通常為2～2.5mm。

2. 焊接(jie)方(fang)法(fa)的選擇

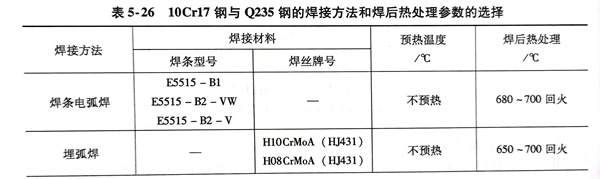

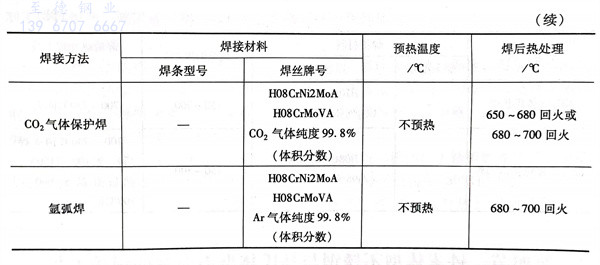

  這兩種鋼的焊接方法可采用焊條電弧焊、埋弧焊、CO₂氣體保護焊和氬弧焊等，其焊接材料、焊前預熱和焊后熱處理參數的選擇，見表5-26。

3. 焊接工藝

  鐵素體型(xing)不銹鋼(gang)與碳鋼(gang)焊接時，為了防止鐵素體型(xing)不銹鋼(gang)焊縫一側晶粒粗大(da)，產生脆化(hua)和裂(lie)紋，在焊接工藝上應采取下列措(cuo)施：

    a. 選用小(xiao)的(de)熱輸(shu)入，小(xiao)的(de)焊(han)接(jie)電流，在保證焊(han)接(jie)接(jie)頭(tou)質量(liang)的(de)前提下用較(jiao)快的(de)焊(han)接(jie)速度。

    b. 采(cai)用短弧焊，電弧稍傾向碳(tan)鋼(gang)母材金(jin)屬(shu)側，使兩母材金(jin)屬(shu)受熱均勻一致(zhi)。

    c. 多(duo)層焊(han)，待前(qian)一層焊(han)縫冷卻(que)到室(shi)溫后再焊(han)下一道焊(han)縫。

    d. 焊后(hou)進行緩冷。
