①. 不銹鋼(gang)取樣(yang)管引(yin)出位(wei)置按下列原則(ze)確(que)定(ding)。
a. 不(bu)銹(xiu)鋼取樣管應避免設在與振動設備直接連接的不銹鋼(gang)管道上，如果難以避免，應采取減振措施。
b. 氣體(ti)取樣(yang)管(guan)引出(chu)位置如下：
i. 在水平管段上(shang)，取樣管一般從管道上(shang)方引出。
ii. 在垂(chui)(chui)直管(guan)段上，當(dang)氣(qi)體自(zi)下而上流動，取(qu)(qu)樣管(guan)應從(cong)垂(chui)(chui)直管(guan)斜上45°夾(jia)角引出，當(dang)氣(qi)體自(zi)上而下流動，取(qu)(qu)樣管(guan)從(cong)垂(chui)(chui)直管(guan)上水平開(kai)設(she)。
c. 液體取樣管(guan)引(yin)出(chu)位置如下。
i. 在水平管段上，對于壓力管道，如無粒狀或粉狀顆粒，不銹鋼取樣管可以從管道側面或頂部引出。對于自流管道，不含粉狀催化劑或粒狀顆粒，取樣管應從管下部引出；含有固體顆粒的液體管道的取樣口應設在管道的側面。
ii. 在(zai)垂直(zhi)管(guan)(guan)段上，對于壓力管(guan)(guan)道(dao)，取樣管(guan)(guan)可以從管(guan)(guan)道(dao)側面引出。對自流管(guan)(guan)道(dao)，不能接(jie)取樣管(guan)(guan)。
d. 含有固(gu)體顆粒(li)的(de)氣體管(guan)道(dao)上(shang)的(de)取樣口，應設在(zai)立管(guan)上(shang)，并將取樣管(guan)伸入管(guan)道(dao)中心。
②. 取樣管道設計應(ying)符合(he)下列要求。
a. 取樣口(kou)的(de)位(wei)置(zhi)，應使采集的(de)樣品具有(you)代(dai)表性(xing)，取樣系統的(de)管道布置(zhi)應避免死(si)角或袋形管。
b. 有毒(du)氣(qi)體取樣時(shi)，凡設有人身防(fang)護箱的，其(qi)放(fang)空管(guan)應高出附近建筑物(wu)平臺2m以上。
c. 取(qu)樣(yang)閥(fa)應裝在(zai)便于操作(zuo)的地方，設備或管(guan)道與取(qu)樣(yang)閥(fa)之間的管(guan)段(duan)應盡量(liang)短。
d. 極度危害(hai)和高度危害(hai)的介質應采取密閉循環系統取樣。
e. 樣品出口管端與漏(lou)斗、地面或平臺之(zhi)間(jian)，應有安放取樣器(qi)皿的空間(jian)。
f. 取樣口(kou)不(bu)宜設在有振動的管道上(shang)。
介質溫度高于或等于60℃的取樣管(guan)道應(ying)予(yu)保(bao)(bao)溫；高凝固點、高黏度的管(guan)道應(ying)予(yu)保(bao)(bao)溫或伴熱，或設蒸汽吹掃；液化烴取樣管(guan)應(ying)予(yu)保(bao)(bao)溫，以防(fang)結霜。
③. 取樣閥門(men)的(de)設置。
a. 取樣點靠近設備或管(guan)道根部的(de)閥門(men)，一(yi)般選用DN20的(de)切斷閥。
b.需要頻(pin)繁取(qu)樣的(de)點，且介(jie)質具有毒(du)、易(yi)燃、易(yi)爆(bao)及強腐蝕性，公稱(cheng)壓力(li)大于(yu)(yu)(yu)或(huo)等(deng)于(yu)(yu)(yu)1.0MPa時(shi)，以(yi)及一般介(jie)質公稱(cheng)壓力(li)大于(yu)(yu)(yu)或(huo)等(deng)于(yu)(yu)(yu)4.0MPa時(shi)，取(qu)樣管上除根部閥(fa)外，在取(qu)樣閥(fa)的(de)上游(you)應再加一個(ge)切斷(duan)閥(fa)。不(bu)經常取(qu)樣的(de)點或(huo)不(bu)屬于(yu)(yu)(yu)上述范圍的(de)可設一個(ge)切斷(duan)閥(fa)。

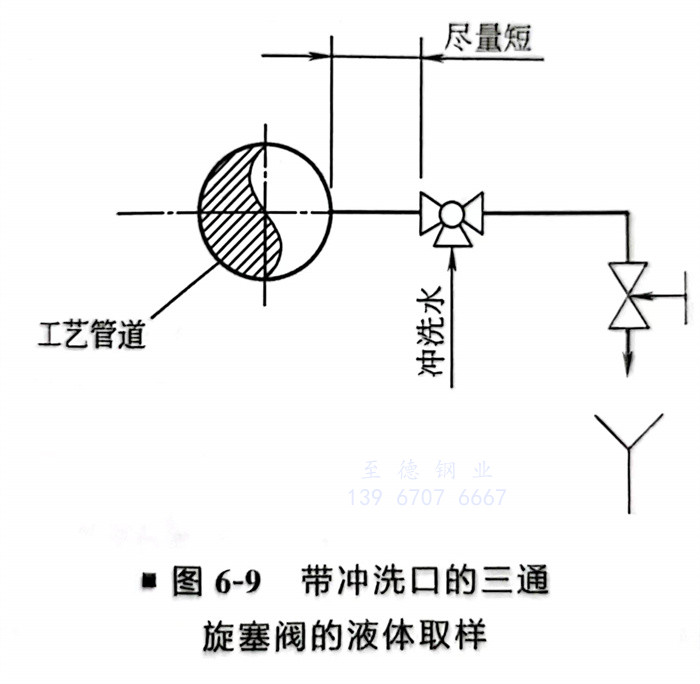

c．通(tong)常取樣(yang)閥宜選用DN10或DN15的針形(xing)閥，對(dui)于黏稠(chou)物料(liao)或易結(jie)晶物料(liao)，可按其性質選用帶沖洗的取樣(yang)專(zhuan)用閥門或三通(tong)旋塞閥（圖6-9）。
④. 典(dian)型取(qu)樣配管。

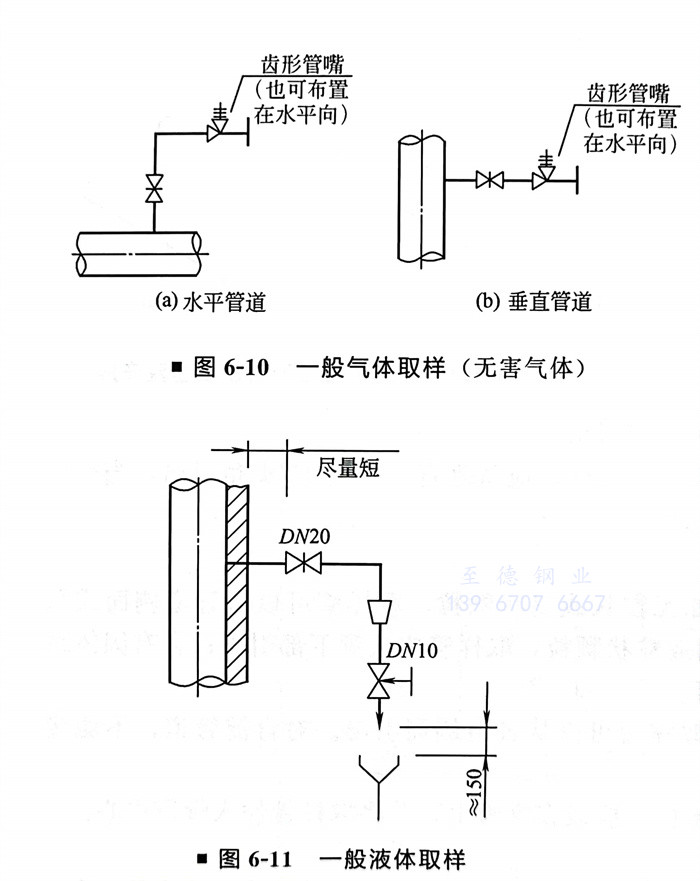

a. 一般氣(qi)(qi)體(ti)（無害氣(qi)(qi)體(ti)）采(cai)用(yong)球膽(dan)取樣時，取樣閥出口應帶有齒形管嘴(zui)（圖6-10）。
b. 一般(ban)液體(ti)取樣(yang)，在取樣(yang)閥下應(ying)設有漏斗(dou)，管端與漏斗(dou)的距離約150mm。不允許(xu)直(zhi)接排放的介質可改用(yong)收集桶（圖6-11）。
c. 對于需要(yao)隔離空氣(qi)(qi)取(qu)樣(yang)的介質，應按照工(gong)藝要(yao)求設取(qu)樣(yang)管(guan)，如采用密閉取(qu)樣(yang)器(qi)或(huo)經氮氣(qi)(qi)置換的鋼瓶取(qu)樣(yang)等措施。

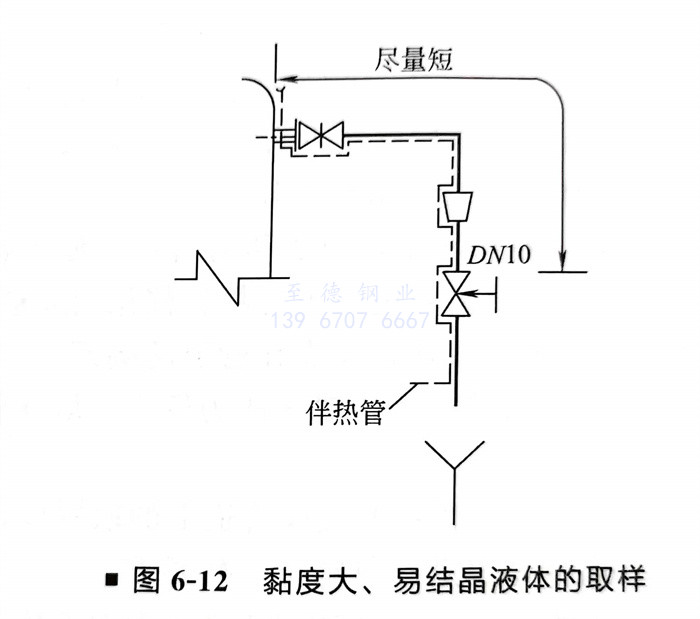

d. 對黏度大、易(yi)結晶液(ye)體的取樣管(guan)，必(bi)要(yao)時(shi)設置伴熱管(guan)（圖6-12）。

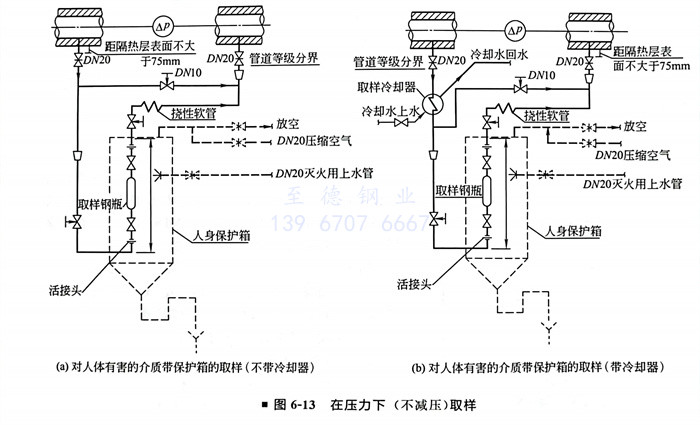

e. 對人(ren)體有害有毒的或易燃易爆的危險介質在壓力下（不減(jian)壓）取樣時(shi)(shi)，應采(cai)取鋼瓶(ping)取樣，同時(shi)(shi)還應設置人(ren)身保護箱或其他防護措施(shi)（圖(tu)6-13）。
f. 真空(kong)介質取(qu)樣(yang)要(yao)設(she)置破真空(kong)設(she)施。

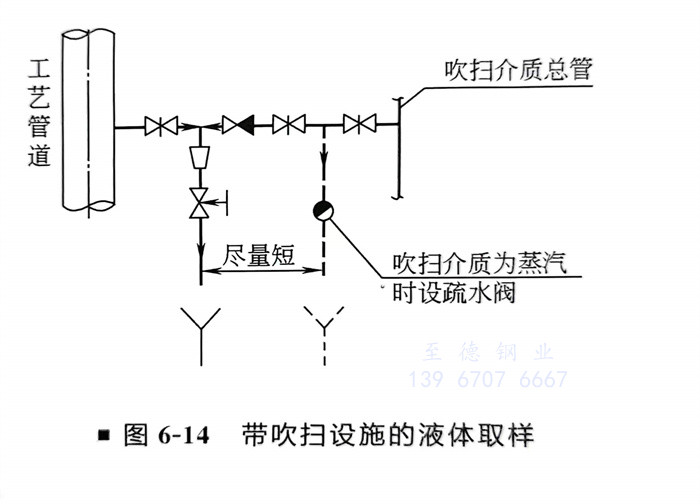

g. 部分取樣點帶有(you)蒸汽吹掃（圖6-14）。

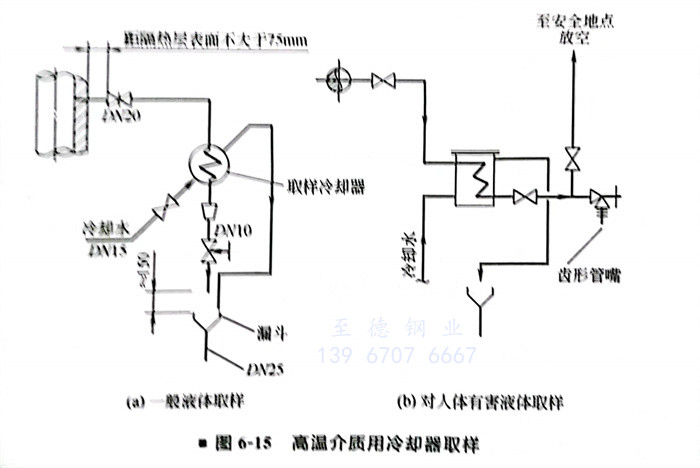

h. 高溫介質(zhi)取(qu)樣要(yao)設(she)置取(qu)樣冷(leng)卻器。減壓后為常(chang)溫的氣體管(guan)道(dao)可不設(she)取(qu)樣冷(leng)卻器（圖6-15）。
i. 取樣冷卻(que)器的(de)(de)配管(guan)應便于冷卻(que)器的(de)(de)清理。應設有漏斗(dou)將(jiang)水(shui)排(pai)入下水(shui)道(dao)。對人(ren)體有害的(de)(de)氣體取樣應在冷卻(que)器后增加放空管(guan)。
ii. 取(qu)樣冷(leng)卻器應固定在合適的構件上，且不影響(xiang)通行(xing)，便于操作(zuo)及維(wei)修。
