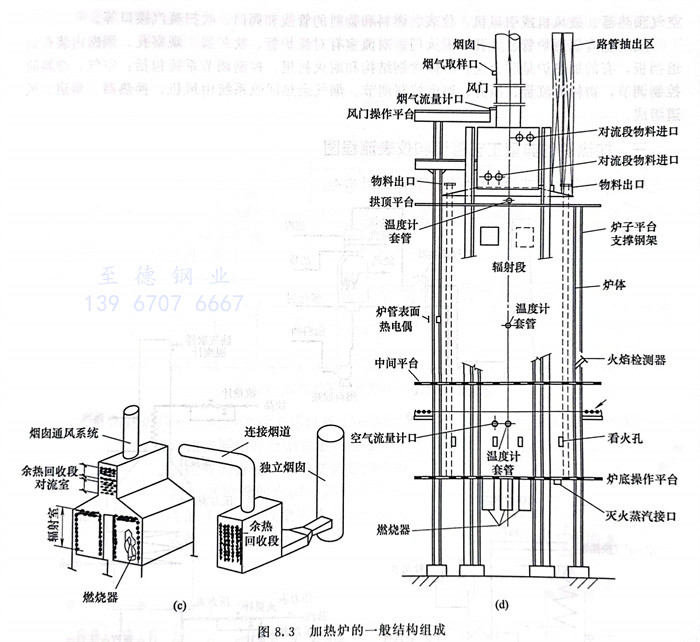

加(jia)熱(re)爐一般(ban)由輻射室、對流室、燃(ran)燒器(qi)、余(yu)熱(re)回收系(xi)統以及通風系(xi)統五部分(fen)組成，如圖8.3所示。
①. 輻射室(shi)也稱為爐膛，包(bao)括燃燒器和(he)風道、爐管和(he)爐管支撐、耐(nai)(nai)(nai)火(huo)襯里(li)等，傳(chuan)熱(re)(re)方式(shi)主要(yao)是熱(re)(re)輻射，全爐熱(re)(re)負荷的(de)70％～80％是由(you)輻射室(shi)擔負的(de)，是全爐中最重(zhong)要(yao)的(de)部分。由(you)于火(huo)焰(yan)溫(wen)(wen)度很高(gao)，可(ke)達1500～1800℃，故不能(neng)直接(jie)沖刷爐管。火(huo)焰(yan)離爐管遠，輻射傳(chuan)熱(re)(re)量(liang)小，所以(yi)應盡量(liang)減(jian)小爐膛體(ti)積，節省投資。輻射室(shi)爐墻由(you)耐(nai)(nai)(nai)熱(re)(re)層、隔熱(re)(re)層和(he)保護層組成。耐(nai)(nai)(nai)熱(re)(re)層除能(neng)耐(nai)(nai)(nai)高(gao)溫(wen)(wen)，還有(you)再(zai)輻射性(xing)能(neng)，能(neng)將吸(xi)收的(de)熱(re)(re)量(liang)再(zai)輻射給(gei)爐膛。耐(nai)(nai)(nai)熱(re)(re)層有(you)耐(nai)(nai)(nai)火(huo)磚砌筑和(he)耐(nai)(nai)(nai)火(huo)襯里(li)兩類。尤其是陶瓷涂料耐(nai)(nai)(nai)火(huo)襯里(li)，不僅(jin)耐(nai)(nai)(nai)高(gao)溫(wen)(wen)、耐(nai)(nai)(nai)振動(dong)、有(you)良好的(de)絕熱(re)(re)性(xing)，而且輻射系數(shu)高(gao)，增加(jia)了輻射能(neng)力。
②. 對(dui)流室包(bao)括(kuo)遮蔽管、對(dui)流管、耐火襯里、管線(xian)支撐和掛鉤，主(zhu)要傳熱方式是對(dui)流。對(dui)流室一般擔(dan)負全爐熱負荷(he)的(de)(de)20％～30％，對(dui)流室吸熱量的(de)(de)比(bi)例越大(da)，全爐的(de)(de)熱效率越高，為了盡量提高傳熱效果(guo)，對(dui)流室多采(cai)用(yong)釘頭(tou)管和翹片管。
③. 燃(ran)(ran)燒器產(chan)生熱量(liang)，是爐(lu)子(zi)的(de)重要(yao)組成部(bu)分，要(yao)使火焰不沖刷爐(lu)管并實現低氧完全燃(ran)(ran)燒。
④. 余(yu)熱(re)回(hui)收(shou)(shou)系統是(shi)從離(li)開對流室的(de)煙(yan)氣中進一(yi)(yi)步回(hui)收(shou)(shou)余(yu)熱(re)的(de)部(bu)分。回(hui)收(shou)(shou)方法分為(wei)兩類(lei)，一(yi)(yi)類(lei)采用空氣預(yu)熱(re)方式回(hui)收(shou)(shou)熱(re)量(liang)(liang)；另一(yi)(yi)類(lei)是(shi)采用余(yu)熱(re)鍋爐回(hui)收(shou)(shou)熱(re)量(liang)(liang)。
⑤. 通(tong)(tong)風系統的任務(wu)是將(jiang)燃燒用(yong)空氣導入燃燒器(qi)，并將(jiang)廢(fei)煙氣引出爐(lu)子(zi)，它分(fen)為(wei)自然通(tong)(tong)風方(fang)式和強制通(tong)(tong)風方(fang)式兩種。
⑥. 其(qi)他(ta)附件設備包(bao)括爐殼體(ti)、鋼結構(gou)支撐(cheng)、耐火襯里、管(guan)板(ban)箱、火嘴風門、煙囪、擋板(ban)、空氣預熱器(qi)、鼓風機(ji)或引風機(ji)、儀表、燃料(liao)和(he)物料(liao)的管(guan)線(xian)和(he)閥門、吹(chui)掃蒸汽接口等。
輻射室有輻射爐(lu)管、人孔、看火門。對(dui)(dui)流(liu)室有對(dui)(dui)流(liu)爐(lu)管、吹灰器、觀察孔。煙囪內裝有煙道擋板，有的(de)加熱爐(lu)是聯合囪。爐(lu)體含鋼結構和(he)耐火襯里。控(kong)制調節(jie)系(xi)統包(bao)括(kuo)：空氣(qi)、燃料的(de)控(kong)制調節(jie)，物料的(de)流(liu)量、壓力(li)、溫度控(kong)制調節(jie)。煙氣(qi)余熱回(hui)收系(xi)統由風(feng)機、換熱器、煙道、風(feng)道組成(cheng)。
