工程應用：某臥(wo)式泵出口管道的配管設計

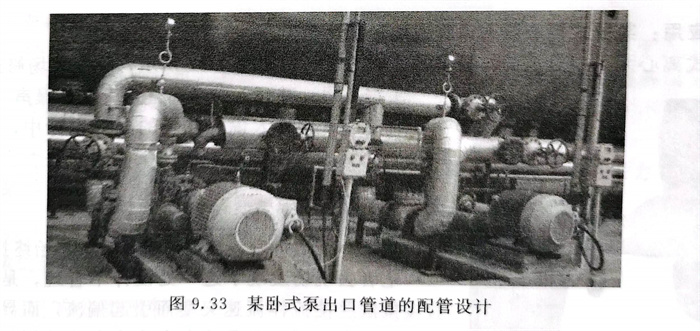

  某臥式泵出口管道(dao)(dao)的配管設(she)計見(jian)圖9.33，出口管道(dao)(dao)統一(yi)布置在(zai)一(yi)側，閥門(men)及儀表的高(gao)度適合操(cao)作和(he)維護。

工(gong)程應用：泵管(guan)(guan)道提高補償能力的配管(guan)(guan)設計方(fang)案

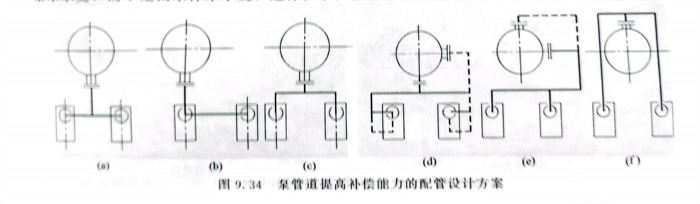

  泵管(guan)口必(bi)須根(gen)據制造廠提(ti)供的接口的允(yun)許推力(li)和力(li)矩進(jin)行核(he)算(suan)。如(ru)圖9.34所示(shi)，幾種接管(guan)方法，由(you)（a）～（f）隨著管(guan)道長(chang)度(du)的增加(jia)，其補(bu)償能力(li)也增大，也就(jiu)越適用(yong)于高溫場(chang)合。

  對于Y形泵，泵管(guan)口朝上(shang)，應在(zai)(zai)立(li)管(guan)或立(li)管(guan)彎頭處設置吊(diao)架(jia)，使管(guan)道(dao)的(de)應力和(he)重量由(you)支架(jia)來(lai)承受(shou)，而不是(shi)由(you)泵體來(lai)承受(shou)，這樣在(zai)(zai)泵檢修時(shi)也不需另設管(guan)道(dao)的(de)臨時(shi)支架(jia)進行吊(diao)運。施工時(shi)應特別(bie)注意管(guan)中心(xin)線和(he)接(jie)口中心(xin)線要對準，以減(jian)少應力。
