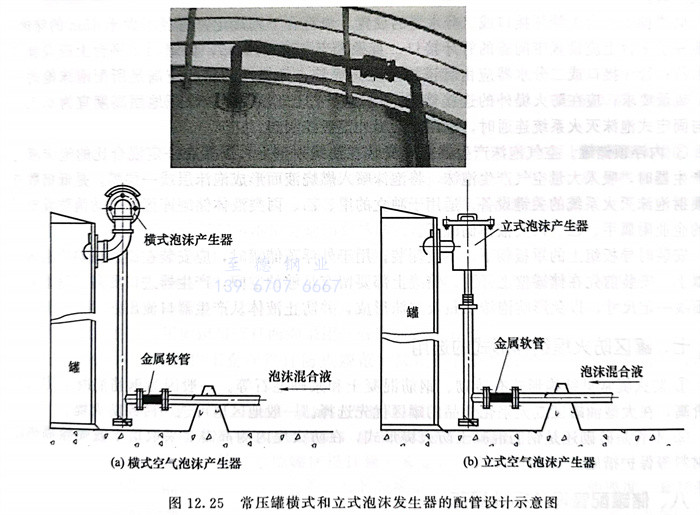

空(kong)(kong)氣泡沫(mo)產生(sheng)(sheng)器固定安(an)裝(zhuang)在油罐頂(ding)壁(bi)上(shang)，是產生(sheng)(sheng)和(he)噴射空(kong)(kong)氣泡沫(mo)的滅(mie)火設備(bei)。當(dang)泡沫(mo)消(xiao)防車或固定消(xiao)防泵(beng)供給(gei)的泡沫(mo)混合液(ye)流(liu)，經輸送管道通過產生(sheng)(sheng)器時，吸入大量空(kong)(kong)氣產生(sheng)(sheng)泡沫(mo)，將泡沫(mo)噴入燃燒液(ye)面(mian)上(shang)形成泡沫(mo)層或一層膜，是低倍(bei)數(shu)液(ye)上(shang)噴射泡沫(mo)滅(mie)火系統的關(guan)鍵設備(bei)，適用于(yu)獨(du)立的甲、乙(yi)、丙類液(ye)體儲(chu)罐庫區和(he)消(xiao)防設施不足的企業附屬甲、乙(yi)、丙液(ye)體儲(chu)罐區，見圖12.25。
立(li)式儲罐泡沫滅火系統(tong)的(de)配管設(she)計，可以參見(jian)GB50151《泡沫滅火系統(tong)設(she)計規(gui)范(fan)》。
①. 固定(ding)頂儲罐
每(mei)個泡(pao)(pao)沫(mo)產生器應用獨立(li)的(de)混合(he)液管(guan)道(dao)引(yin)至防火堤外(wai)(wai)；除立(li)管(guan)外(wai)(wai)，其(qi)他(ta)泡(pao)(pao)沫(mo)混合(he)液管(guan)道(dao)不(bu)(bu)得設(she)置在罐壁上；連接泡(pao)(pao)沫(mo)產生器的(de)泡(pao)(pao)沫(mo)混合(he)液立(li)管(guan)應用管(guan)卡固定在罐壁上，管(guan)卡間(jian)距不(bu)(bu)宜大于3m；泡(pao)(pao)沫(mo)混合(he)液的(de)立(li)管(guan)下端應設(she)置銹渣清(qing)掃(sao)口。
防(fang)火(huo)(huo)堤內泡(pao)沫(mo)(mo)混(hun)合(he)(he)液(ye)或(huo)(huo)(huo)泡(pao)沫(mo)(mo)管(guan)道的(de)設(she)置(zhi)，應(ying)(ying)符合(he)(he)下列規定：地上(shang)泡(pao)沫(mo)(mo)混(hun)合(he)(he)液(ye)或(huo)(huo)(huo)泡(pao)沫(mo)(mo)水(shui)平管(guan)道應(ying)(ying)敷設(she)在管(guan)墩(dun)或(huo)(huo)(huo)管(guan)架上(shang)，與罐壁上(shang)的(de)泡(pao)沫(mo)(mo)混(hun)合(he)(he)液(ye)立管(guan)之(zhi)間宜用金(jin)(jin)屬(shu)軟(ruan)(ruan)管(guan)連接(jie)(jie)；埋地泡(pao)沫(mo)(mo)混(hun)合(he)(he)液(ye)管(guan)道或(huo)(huo)(huo)泡(pao)沫(mo)(mo)管(guan)道距離(li)地面的(de)深度應(ying)(ying)大于0.3m，與罐壁上(shang)的(de)泡(pao)沫(mo)(mo)混(hun)合(he)(he)液(ye)立管(guan)之(zhi)間應(ying)(ying)用金(jin)(jin)屬(shu)軟(ruan)(ruan)管(guan)或(huo)(huo)(huo)金(jin)(jin)屬(shu)轉(zhuan)向接(jie)(jie)頭連接(jie)(jie)；泡(pao)沫(mo)(mo)混(hun)合(he)(he)液(ye)或(huo)(huo)(huo)泡(pao)沫(mo)(mo)管(guan)道應(ying)(ying)有(you)放空坡度；在液(ye)下噴射系(xi)(xi)統(tong)靠近儲(chu)罐的(de)泡(pao)沫(mo)(mo)管(guan)線上(shang)，應(ying)(ying)設(she)置(zhi)用于系(xi)(xi)統(tong)試驗的(de)帶(dai)可(ke)拆卸盲板(ban)的(de)支管(guan)；液(ye)下噴射系(xi)(xi)統(tong)的(de)泡(pao)沫(mo)(mo)管(guan)道上(shang)應(ying)(ying)設(she)置(zhi)鋼質控制閥(fa)和逆止閥(fa)，并(bing)應(ying)(ying)設(she)置(zhi)不影(ying)響泡(pao)沫(mo)(mo)滅火(huo)(huo)系(xi)(xi)統(tong)正常運行(xing)的(de)防(fang)油品滲(shen)漏設(she)施。
防(fang)火堤(di)外泡(pao)沫(mo)混合液(ye)或泡(pao)沫(mo)管(guan)道的設(she)置應(ying)符合下(xia)列規定(ding)：固(gu)(gu)定(ding)式(shi)液(ye)上噴(pen)射系(xi)統，對每(mei)個泡(pao)沫(mo)產生器，應(ying)在防(fang)火堤(di)外設(she)置獨(du)立(li)的控制閥(fa)；半固(gu)(gu)定(ding)式(shi)液(ye)上噴(pen)射系(xi)統，對每(mei)個泡(pao)沫(mo)產生器，應(ying)在防(fang)火堤(di)外距地面0.7m處(chu)設(she)置帶悶蓋的管(guan)牙(ya)接口(kou)；半固(gu)(gu)定(ding)式(shi)液(ye)下(xia)噴(pen)射系(xi)統的泡(pao)沫(mo)管(guan)道應(ying)引至防(fang)火堤(di)外，并(bing)應(ying)設(she)置相應(ying)的高背(bei)壓(ya)泡(pao)沫(mo)產生器快裝接口(kou)；泡(pao)沫(mo)混合液(ye)管(guan)道或泡(pao)沫(mo)管(guan)道上應(ying)設(she)置放空閥(fa)，且其管(guan)道應(ying)有坡度(du)坡向放空閥(fa)。
②. 外浮(fu)頂儲罐(guan)
當泡(pao)(pao)沫(mo)(mo)(mo)(mo)產(chan)生(sheng)器(qi)與泡(pao)(pao)沫(mo)(mo)(mo)(mo)噴射口(kou)設置在罐(guan)壁頂部時，儲罐(guan)上泡(pao)(pao)沫(mo)(mo)(mo)(mo)混(hun)(hun)(hun)合(he)(he)(he)(he)(he)液(ye)(ye)(ye)管(guan)(guan)道(dao)的(de)(de)設置應(ying)(ying)(ying)符合(he)(he)(he)(he)(he)下列規定(ding)：可每(mei)兩個(ge)泡(pao)(pao)沫(mo)(mo)(mo)(mo)產(chan)生(sheng)器(qi)合(he)(he)(he)(he)(he)用(yong)一根(gen)泡(pao)(pao)沫(mo)(mo)(mo)(mo)混(hun)(hun)(hun)合(he)(he)(he)(he)(he)液(ye)(ye)(ye)立(li)(li)管(guan)(guan)；當三(san)個(ge)或三(san)個(ge)以(yi)上泡(pao)(pao)沫(mo)(mo)(mo)(mo)產(chan)生(sheng)器(qi)成一組在泡(pao)(pao)沫(mo)(mo)(mo)(mo)混(hun)(hun)(hun)合(he)(he)(he)(he)(he)液(ye)(ye)(ye)立(li)(li)管(guan)(guan)下端(duan)合(he)(he)(he)(he)(he)用(yong)一根(gen)管(guan)(guan)道(dao)時，宜在每(mei)個(ge)泡(pao)(pao)沫(mo)(mo)(mo)(mo)混(hun)(hun)(hun)合(he)(he)(he)(he)(he)液(ye)(ye)(ye)立(li)(li)管(guan)(guan)上設置常開控制閥；每(mei)根(gen)泡(pao)(pao)沫(mo)(mo)(mo)(mo)混(hun)(hun)(hun)合(he)(he)(he)(he)(he)液(ye)(ye)(ye)管(guan)(guan)道(dao)應(ying)(ying)(ying)引(yin)至防(fang)火(huo)堤外，且半固定(ding)式泡(pao)(pao)沫(mo)(mo)(mo)(mo)滅火(huo)系統的(de)(de)每(mei)根(gen)泡(pao)(pao)沫(mo)(mo)(mo)(mo)混(hun)(hun)(hun)合(he)(he)(he)(he)(he)液(ye)(ye)(ye)管(guan)(guan)道(dao)所需的(de)(de)混(hun)(hun)(hun)合(he)(he)(he)(he)(he)液(ye)(ye)(ye)流量不(bu)應(ying)(ying)(ying)大于(yu)1輛消(xiao)防(fang)車的(de)(de)供給量；連接(jie)泡(pao)(pao)沫(mo)(mo)(mo)(mo)產(chan)生(sheng)器(qi)的(de)(de)泡(pao)(pao)沫(mo)(mo)(mo)(mo)混(hun)(hun)(hun)合(he)(he)(he)(he)(he)液(ye)(ye)(ye)立(li)(li)管(guan)(guan)應(ying)(ying)(ying)用(yong)管(guan)(guan)卡固定(ding)在罐(guan)壁上，管(guan)(guan)卡間距不(bu)宜大于(yu)3m，泡(pao)(pao)沫(mo)(mo)(mo)(mo)混(hun)(hun)(hun)合(he)(he)(he)(he)(he)液(ye)(ye)(ye)的(de)(de)立(li)(li)管(guan)(guan)下端(duan)應(ying)(ying)(ying)設置銹(xiu)渣清掃口(kou)。
當泡沫(mo)(mo)產生器與(yu)泡沫(mo)(mo)噴射口(kou)設置(zhi)在浮(fu)(fu)頂上，且泡沫(mo)(mo)混合(he)液(ye)管(guan)(guan)(guan)道從儲(chu)罐(guan)內(nei)通過時，應(ying)符合(he)下列規定：連接(jie)儲(chu)罐(guan)底(di)部(bu)水(shui)平(ping)管(guan)(guan)(guan)道與(yu)浮(fu)(fu)頂泡沫(mo)(mo)混合(he)液(ye)分配器的(de)管(guan)(guan)(guan)道，應(ying)采用具有重復(fu)扭轉運動軌跡的(de)耐壓、耐候(hou)性不銹鋼(gang)復(fu)合(he)軟(ruan)(ruan)管(guan)(guan)(guan)；軟(ruan)(ruan)管(guan)(guan)(guan)不得與(yu)浮(fu)(fu)頂支承(cheng)相碰撞(zhuang)，且應(ying)避開攪拌器；軟(ruan)(ruan)管(guan)(guan)(guan)與(yu)儲(chu)罐(guan)底(di)部(bu)的(de)伴熱(re)管(guan)(guan)(guan)的(de)距(ju)離應(ying)大(da)于0.5m。
防火堤外泡(pao)(pao)沫(mo)(mo)混合(he)(he)液管(guan)道(dao)的(de)設(she)(she)置(zhi)(zhi)應符合(he)(he)下列規定(ding)：固定(ding)式泡(pao)(pao)沫(mo)(mo)滅(mie)火系(xi)統(tong)的(de)每組泡(pao)(pao)沫(mo)(mo)產生器應在防火堤外設(she)(she)置(zhi)(zhi)獨立的(de)控制閥(fa)(fa)；半固定(ding)式泡(pao)(pao)沫(mo)(mo)滅(mie)火系(xi)統(tong)的(de)每組泡(pao)(pao)沫(mo)(mo)產生器應在防火堤外距(ju)地面(mian)0.7m處(chu)設(she)(she)置(zhi)(zhi)帶悶(men)蓋的(de)管(guan)牙接口(kou)；泡(pao)(pao)沫(mo)(mo)混合(he)(he)液管(guan)道(dao)上(shang)應設(she)(she)置(zhi)(zhi)放空(kong)(kong)閥(fa)(fa)，且(qie)其管(guan)道(dao)應有的(de)坡度坡向(xiang)放空(kong)(kong)閥(fa)(fa)。
儲(chu)(chu)罐(guan)梯(ti)子平(ping)(ping)(ping)臺上管(guan)(guan)牙(ya)接(jie)(jie)(jie)口(kou)或(huo)二分(fen)水(shui)器(qi)的(de)(de)(de)設(she)置(zhi)，應符合下列規定：直徑不大(da)(da)于45m的(de)(de)(de)儲(chu)(chu)罐(guan)，儲(chu)(chu)罐(guan)梯(ti)子平(ping)(ping)(ping)臺上應設(she)置(zhi)帶悶蓋的(de)(de)(de)管(guan)(guan)牙(ya)接(jie)(jie)(jie)口(kou)；直徑大(da)(da)于45m的(de)(de)(de)儲(chu)(chu)罐(guan)，儲(chu)(chu)罐(guan)梯(ti)子平(ping)(ping)(ping)臺上應設(she)置(zhi)二分(fen)水(shui)器(qi)；管(guan)(guan)牙(ya)接(jie)(jie)(jie)口(kou)或(huo)二分(fen)水(shui)器(qi)應由(you)管(guan)(guan)道接(jie)(jie)(jie)至防火堤(di)(di)外(wai)，且管(guan)(guan)道的(de)(de)(de)管(guan)(guan)徑應滿足(zu)所(suo)配泡(pao)沫槍的(de)(de)(de)壓力、流量要(yao)求；應在(zai)防火堤(di)(di)外(wai)的(de)(de)(de)連(lian)(lian)接(jie)(jie)(jie)管(guan)(guan)道上設(she)置(zhi)管(guan)(guan)牙(ya)接(jie)(jie)(jie)口(kou)，管(guan)(guan)牙(ya)接(jie)(jie)(jie)口(kou)距(ju)地面(mian)高度(du)宜為0.7m；當與固定式泡(pao)沫滅火系(xi)統連(lian)(lian)通時(shi)，應在(zai)防火堤(di)(di)外(wai)設(she)置(zhi)控制閥。
③. 內浮(fu)頂(ding)儲(chu)罐
空氣(qi)泡(pao)沫(mo)產生器(qi)固定安裝在油罐(guan)頂壁上，當具(ju)有一定混合比的(de)泡(pao)沫(mo)液(ye)(ye)(ye)通過產生器(qi)時，吸入大量空氣(qi)產生泡(pao)沫(mo)，將泡(pao)沫(mo)噴入燃燒液(ye)(ye)(ye)面形(xing)成泡(pao)沫(mo)層(ceng)或(huo)一層(ceng)膜，是低倍數液(ye)(ye)(ye)上噴射泡(pao)沫(mo)滅火系統(tong)的(de)關鍵設備。適用于獨立的(de)甲(jia)、乙、丙(bing)類(lei)液(ye)(ye)(ye)體(ti)儲(chu)罐(guan)庫區和機動(dong)消防設施不足的(de)企業附屬甲(jia)、乙、丙(bing)類(lei)液(ye)(ye)(ye)體(ti)儲(chu)罐(guan)區。
安裝(zhuang)(zhuang)時導(dao)板組上的罩板朝下，不宜側裝(zhuang)(zhuang)。用于(yu)外(wai)浮頂儲(chu)罐(guan)(guan)時，應(ying)安裝(zhuang)(zhuang)在(zai)(zai)儲(chu)罐(guan)(guan)頂端的泡(pao)沫(mo)導(dao)流罩上。安裝(zhuang)(zhuang)前先在(zai)(zai)儲(chu)罐(guan)(guan)壁(bi)上開孔，儲(chu)罐(guan)(guan)上部要留(liu)有足夠的空間(jian)，產生器進口要高(gao)于(yu)儲(chu)罐(guan)(guan)儲(chu)存液面(mian)線一定(ding)尺(chi)寸，以免影(ying)響泡(pao)沫(mo)質(zhi)量及(ji)泡(pao)沫(mo)形成，并(bing)防止液體從產生器口流出(chu)。
