工程應用：某(mou)球罐的配管設計

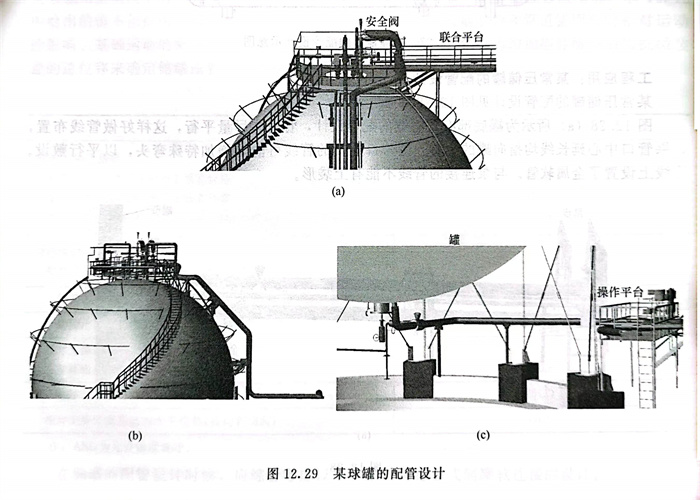

某壓力球罐的配管設計見圖12.29。
如圖(tu)12.29（a）所示，安(an)全閥(fa)設置(zhi)在頂平(ping)臺，以便于維(wei)修和(he)操(cao)作。球罐頂部平(ping)臺保證2.2m凈空高(gao)度。
如圖12.29（b）所示，罐頂部(bu)管線在罐壁(bi)上門型架(jia)支撐。消防管線總管及(ji)環線宜平行(xing)于(yu)球罐面成弧線形布置設(she)計。
如圖12.29（c）所示，罐底部管線的支撐應(ying)具有一定的柔性(xing)。
工程應用：某球(qiu)罐不好的配管(guan)設計(ji)

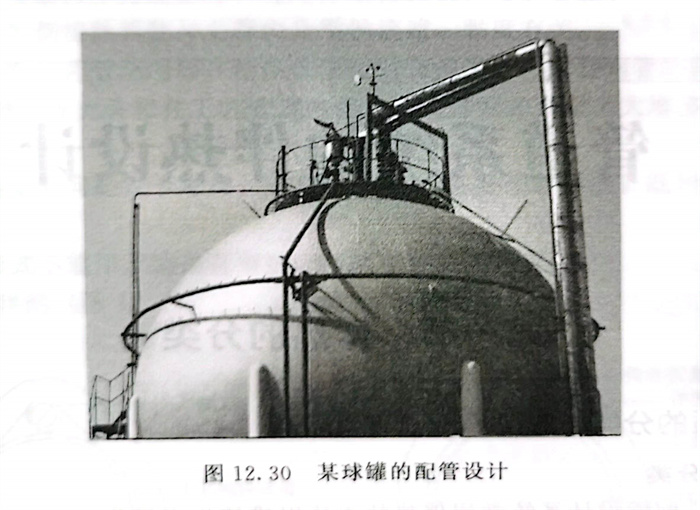

見圖(tu)12.30，某球罐頂部(bu)連接管線均沒(mei)有(you)平行(xing)于球罐面成弧線形布(bu)置設計，管線支撐失穩(wen)。
