一(yi)、管(guan)道(dao)等級代(dai)號
1. 管(guan)道等級代號一般包含了材料(liao)類(lei)別、順序號和壓力等級等信(xin)息(xi)，代號的位(wei)數不做限制，有(you)的工程項目(mu)用(yong)(yong)10位(wei)表(biao)示，有(you)的用(yong)(yong)3位(wei)、有(you)的用(yong)(yong)2位(wei)。下面僅以3位(wei)表(biao)示的管(guan)道等級號為例(li)進行講(jiang)述。
2. 國(guo)內設(she)計(ji)項目，管(guan)(guan)道(dao)材料(liao)代(dai)號(hao)可(ke)按上述(shu)編制(zhi)。這些符號(hao)究(jiu)竟(jing)如何排序(xu)，可(ke)由各設(she)計(ji)單位自定，要加(jia)以(yi)說(shuo)明(ming)其(qi)代(dai)號(hao)的(de)意義。其(qi)代(dai)號(hao)不宜過長(chang)，簡單明(ming)了即可(ke)，以(yi)免復雜和增加(jia)管(guan)(guan)道(dao)繪圖(tu)、計(ji)算機CAD繪圖(tu)等(deng)的(de)工(gong)作量。與國(guo)外合作設(she)計(ji)工(gong)程項目，有(you)的(de)工(gong)程項目已(yi)經有(you)成熟的(de)工(gong)藝包，已(yi)編制(zhi)了基本完整(zheng)的(de)管(guan)(guan)道(dao)材料(liao)等(deng)級(ji)文件。

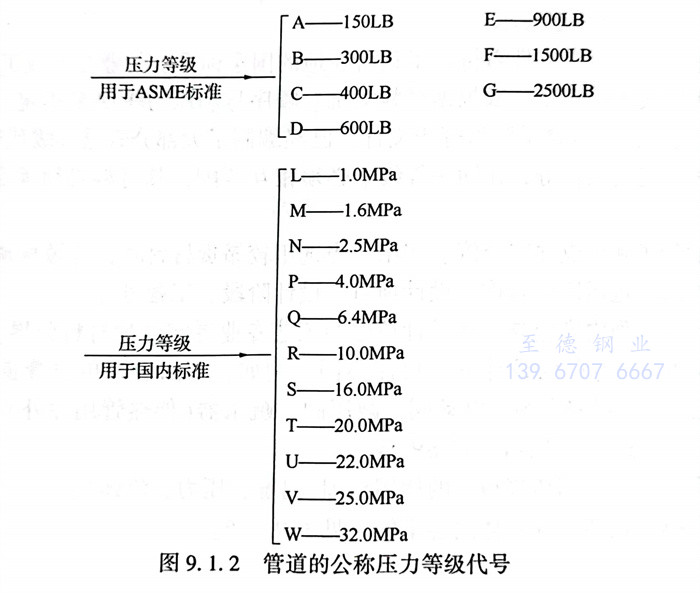

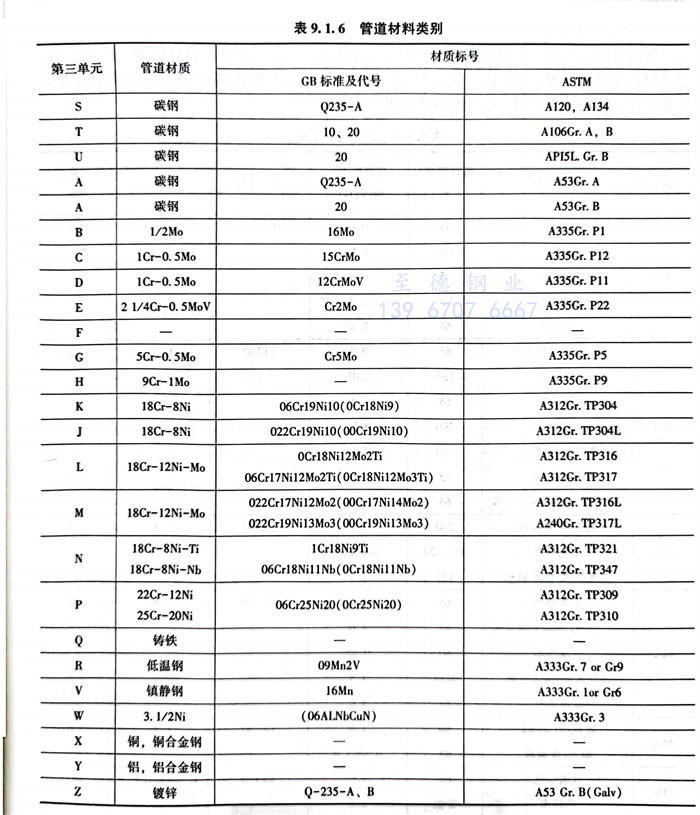

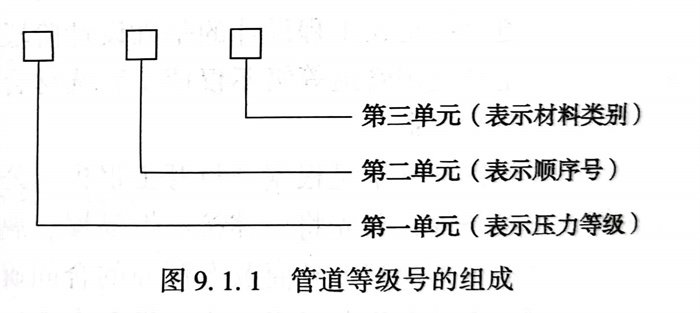

3. 管道(dao)等(deng)(deng)級(ji)號的組成見圖9.1.1。①. 第(di)一(yi)單元(yuan)(yuan)：管道(dao)的公稱壓(ya)力（MPa）等(deng)(deng)級(ji)代號，用(yong)(yong)大(da)寫英(ying)文(wen)字母(mu)(mu)表示。A～K用(yong)(yong)于ASME B16.5標準(zhun)壓(ya)力等(deng)(deng)級(ji)代號（其(qi)中(zhong)I、J不用(yong)(yong)），L～Z用(yong)(yong)于國內標準(zhun)壓(ya)力等(deng)(deng)級(ji)代號（其(qi)中(zhong)0、X不用(yong)(yong)）。見圖9.1.2。②. 第(di)二單元(yuan)(yuan)為順序號，用(yong)(yong)阿拉伯數字表示，由1開(kai)始，表示一(yi)、三單元(yuan)(yuan)相同時(shi)，不同的材質和（或）不同的管路連接形式。③. 第(di)三單元(yuan)(yuan)：管道(dao)材質類別，用(yong)(yong)大(da)寫英(ying)文(wen)字母(mu)(mu)表示，見表9.1.6為舉例。
二(er)、管(guan)道等(deng)級縮寫(xie)詞
管(guan)道(dao)材(cai)料(liao)選用(yong)及(ji)等級(ji)規(gui)定內(nei)的縮(suo)寫(xie)詞，可(ke)以簡化“管(guan)道(dao)材(cai)料(liao)等級(ji)”表(biao)內(nei)的材(cai)料(liao)描述(shu)，僅用(yong)縮(suo)寫(xie)詞就可(ke)替代大批量的漢字說(shuo)明。筆者(zhe)在(zai)國外(wai)某單位(wei)做管(guan)道(dao)設(she)(she)計(ji)時，發現這(zhe)些(xie)縮(suo)寫(xie)詞大同小異，基本國際通(tong)用(yong)。在(zai)國內(nei)外(wai)各標準均有類似的規(gui)定。例如(ru)(ru)：SH／T 3902《石油化工配管(guan)工程常用(yong)縮(suo)略語》詳細規(gui)定了一些(xie)縮(suo)寫(xie)詞，在(zai)配管(guan)設(she)(she)計(ji)平面圖、管(guan)道(dao)材(cai)料(liao)等級(ji)等設(she)(she)計(ji)文件廣泛應用(yong)。例如(ru)(ru)：BB 螺栓連(lian)接(jie)型閥蓋，BC螺栓連(lian)接(jie)型管(guan)帽，BE坡口端，BW對焊。
三、管道等級(ji)索引(yin)

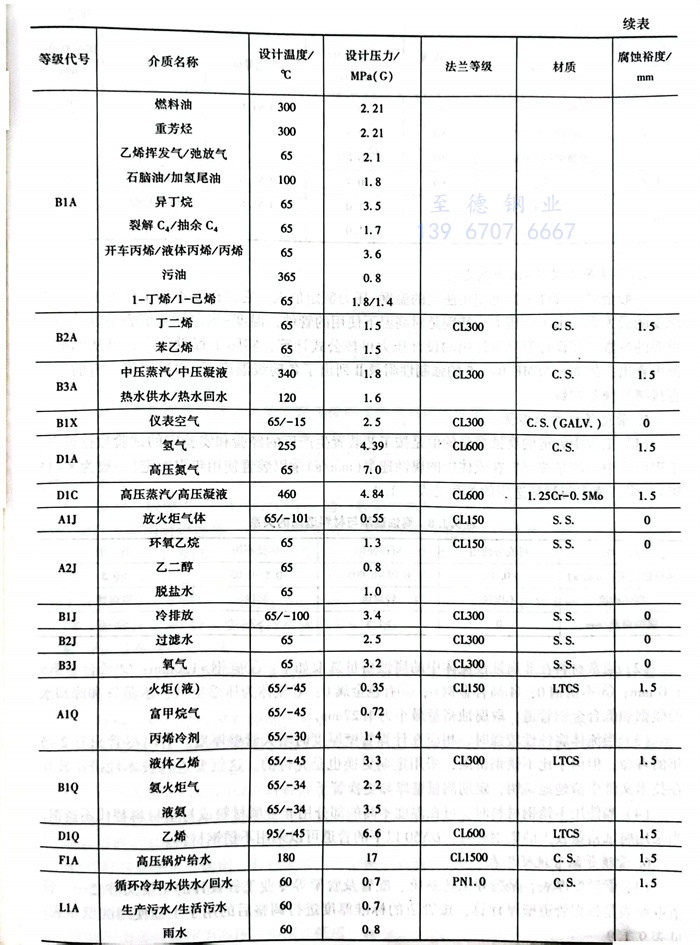

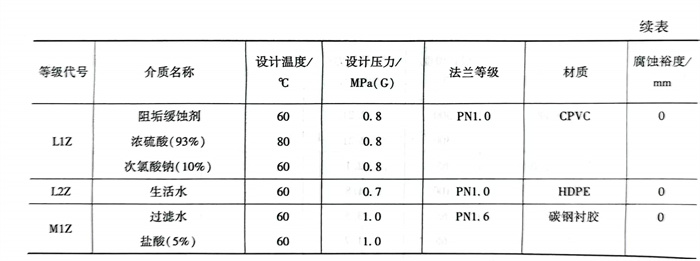

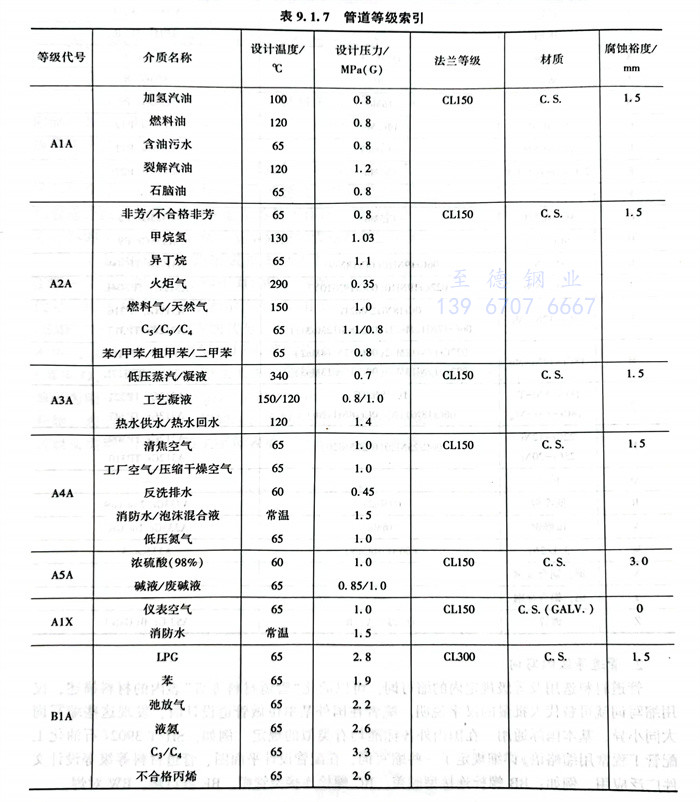

管(guan)道等級索(suo)引(yin)是一(yi)般應(ying)有(you)管(guan)道等級代(dai)碼、物料代(dai)號、介質(zhi)種(zhong)類、設(she)計溫度、壓(ya)力范圍、管(guan)子(zi)材料及尺寸范圍，供工(gong)藝(yi)、儀表等專業(ye)使用(yong)，是工(gong)藝(yi)專業(ye)在(zai)基礎設(she)計階段設(she)計的(de)主要依據文件。管(guan)道等級索(suo)引(yin)表的(de)基本格(ge)式應(ying)用(yong)見表9.1.7。
四、管道(dao)等級(ji)溫(wen)度-壓力額定值
一(yi)般金屬、管件等都可(ke)(ke)使(shi)用(yong)法(fa)蘭的(de)溫(wen)度(du)(du)(du)-壓(ya)力(li)額(e)定(ding)(ding)值(zhi)表(biao)，它是(shi)指在不同工作(zuo)溫(wen)度(du)(du)(du)下(xia)(xia)所能承受的(de)最(zui)大無(wu)沖擊工作(zuo)壓(ya)力(li)，特(te)別是(shi)對(dui)高溫(wen)下(xia)(xia)使(shi)用(yong)的(de)管件，溫(wen)度(du)(du)(du)-壓(ya)力(li)額(e)定(ding)(ding)值(zhi)表(biao)是(shi)設計(ji)(ji)中極重要(yao)的(de)參數(shu)。在設計(ji)(ji)溫(wen)度(du)(du)(du)下(xia)(xia)許(xu)用(yong)的(de)設計(ji)(ji)壓(ya)力(li)可(ke)(ke)按公式計(ji)(ji)算，實際(ji)工程設計(ji)(ji)中，可(ke)(ke)從標準規(gui)范內查出，例如，ASME B16.5的(de)強(qiang)制(zhi)性(xing)附錄(lu)II列出了各磅級溫(wen)度(du)(du)(du)-壓(ya)力(li)額(e)定(ding)(ding)值(zhi)。有的(de)工程直(zhi)接拷貝規(gui)范的(de)數(shu)據。
五、管道等級腐蝕裕量

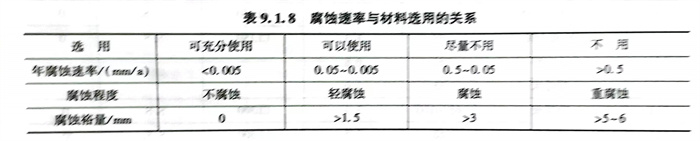

1. 工(gong)程(cheng)中管(guan)道的(de)腐蝕(shi)裕量的(de)值是按工(gong)藝裝(zhuang)置(zhi)生產廠的(de)經驗和實驗室(shi)的(de)試(shi)驗數據確(que)定。工(gong)程(cheng)設計(ji)中一般是按材料在流體中的(de)腐蝕(shi)速(su)率(lv)（mm／a）乘(cheng)以裝(zhuang)置(zhi)使用年限(xian)而定（一般為8～15年）。腐蝕(shi)速(su)率(lv)與材料選(xuan)用的(de)關(guan)系見(jian)表9.1.8。
2. 通常材料在(zai)非腐(fu)蝕性流(liu)體(ti)中的腐(fu)蝕裕量選取(qu)如下：①碳(tan)鋼(gang)＞1.0mm；②低合(he)金(jin)鋼(gang)＞1.0mm；③不(bu)銹鋼(gang)0；④高合(he)金(jin)鋼(gang)0；⑤有色金(jin)屬0；⑥流(liu)體(ti)為壓(ya)縮空(kong)氣(qi)、水蒸(zheng)氣(qi)和冷卻水的碳(tan)鋼(gang)和低合(he)金(jin)鋼(gang)管道，取(qu)腐(fu)蝕裕量最小為1.27mm。
3. 當流(liu)體腐蝕性較強時，相應在(zai)計算管(guan)壁厚度時增大管(guan)壁厚度。有時盡管(guan)只有2～5年的壽命，但由于比不銹鋼價廉，采(cai)用定期(qi)更換(huan)也是允許的。這就要(yao)進行技術經濟比較并(bing)在(zai)技術文件中清楚地說明，定期(qi)測量壁厚和更換(huan)管(guan)子。
4. 當(dang)使用不(bu)銹鋼材料時，可在溫度不(bu)高的部分(fen)用非金屬(shu)材料或襯里(li)材料替代不(bu)銹鋼。當(dang)采用腐蝕裕量(liang)較大的碳鋼管時，DN50以下(xia)的管道可以采用不(bu)銹鋼材料。
六、管(guan)道等級管(guan)道壁厚表

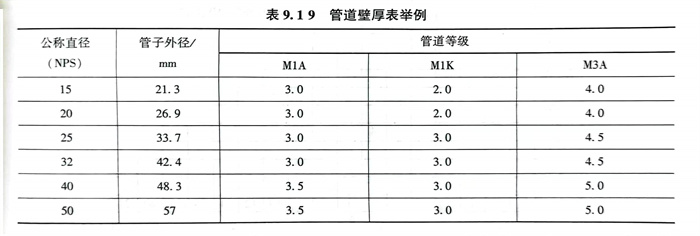

1. 管(guan)(guan)(guan)道(dao)壁(bi)厚表(biao)(biao)，是(shi)指導工藝系統、配管(guan)(guan)(guan)及管(guan)(guan)(guan)架等專(zhuan)業工程設計(ji)的重要文(wen)件(jian)之一。管(guan)(guan)(guan)道(dao)壁(bi)厚表(biao)(biao)是(shi)根(gen)據(ju)管(guan)(guan)(guan)道(dao)壁(bi)厚計(ji)算，按管(guan)(guan)(guan)道(dao)的標準厚度進行調整后的用于工程使用的壁(bi)厚表(biao)(biao)。見表(biao)(biao)9.1.9。
2. 編制原(yuan)則。①. 管道壁厚(hou)表(biao)一般(ban)應包括管道等(deng)級、公稱(cheng)直徑(jing)、外徑(jing)和壁厚(hou)。②. 管道壁厚(hou)一般(ban)以毫米計，保留一位(wei)小(xiao)數，或采用管表(biao)號表(biao)示。③. 根據裝置的(de)性質(zhi)和用戶要求決定管子選用的(de)尺(chi)寸系(xi)列。
3. 編(bian)制要求。①. 管道壁厚(hou)表(biao)一般應將(jiang)不同類(lei)別(bie)的材料，按等級(ji)分項編(bian)制（如碳鋼類(lei)、不銹鋼類(lei)、合金(jin)鋼類(lei)）。②. 當有不同外(wai)徑管道時，其壁厚(hou)表(biao)應分開編(bian)制。
七、管道等級(ji)管道分(fen)支表(biao)（管道變徑表(biao)）
1. 分支表是對各(ge)管道等級的支管連接形式(shi)做出具體(ti)的規定。
2. 編(bian)制原則(ze)。①. 支管(guan)連(lian)(lian)接表應按各管(guan)道(dao)等級(ji)的要求分別編(bian)制，支管(guan)連(lian)(lian)接形式相同的管(guan)道(dao)等級(ji)也(ye)可合并編(bian)制。②. 支管(guan)連(lian)(lian)接應在保(bao)證(zheng)管(guan)路(lu)安全運行、經(jing)濟(ji)合理的前提下選擇(ze)根部元件(jian)連(lian)(lian)接形式。
3. 編制一般要求(qiu)：
①. 1.1／2”以下三(san)通一般采(cai)用錐管(guan)螺(luo)紋或承插(cha)三(san)通，除有縫(feng)隙腐(fu)蝕介(jie)質外。2＂以上采(cai)用對(dui)焊連接(jie)三(san)通。
②. 管(guan)道分支表是依據開(kai)孔(kong)補(bu)強計(ji)算表，確定其焊接支管(guan)是否需要補(bu)強。
③. 2＂及(ji)2＂以上主管(guan)、2”以下(xia)的支(zhi)管(guan)應優先選用半管(guan)接(jie)頭或支(zhi)管(guan)臺。
④. 設(she)計壓力大于6.3MPa的管(guan)(guan)道(dao)主支管(guan)(guan)為異徑時，不宜采(cai)用現(xian)場制(zhi)造的焊(han)接(jie)(jie)支管(guan)(guan)，宜采(cai)用三通，或在主管(guan)(guan)上開(kai)孔(kong)并焊(han)接(jie)(jie)支管(guan)(guan)臺，當支管(guan)(guan)為等徑時宜采(cai)用三通。
⑤. 支管連接表(biao)的實例見表(biao)9.1.7。

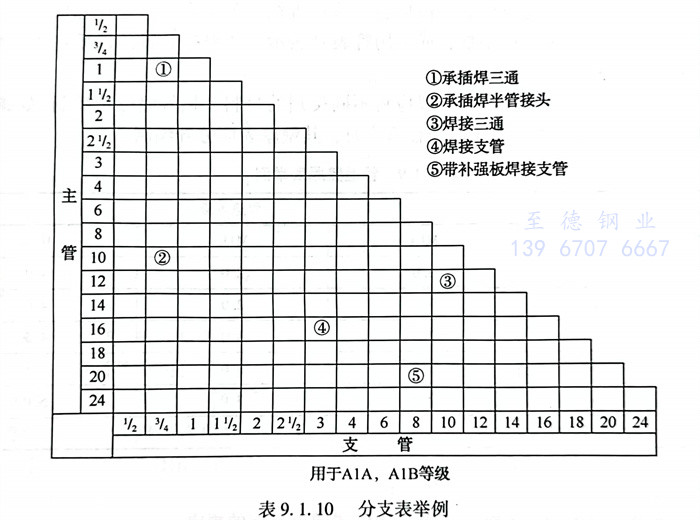

4. 管道(dao)分(fen)支表（管道(dao)變徑表）舉例見(jian)表9.1.10。
八、管道綜合材(cai)料匯總表
1. 供管(guan)道材(cai)料(liao)控制和用戶采購詢價用，按(an)管(guan)道安裝(zhuang)材(cai)料(liao)分類、分區、并有設計量(liang)和采購量(liang)的匯(hui)總材(cai)料(liao)表。
2. 材料(liao)匯總表是按(an)材料(liao)種類、規格、材質、型號分區進行統計(ji)的匯總表；對按(an)全(quan)廠（裝置(zhi)）的匯總表，應包括設計(ji)量(liang)、施工(gong)余量(liang)（總承(cheng)包工(gong)程(cheng)或用戶(hu)有(you)要求(qiu)(qiu)時）、備品量(liang)（總承(cheng)包工(gong)程(cheng)或用戶(hu)有(you)要求(qiu)(qiu)時）、建議(yi)采購量(liang)的匯總一覽表。
3. 對于各(ge)裝(zhuang)置（區）的(de)綜合材(cai)料(liao)匯總(zong)表(biao)，一般僅統計實際使(shi)用量。對于全廠的(de)綜合材(cai)料(liao)匯總(zong)表(biao)，一般應表(biao)明各(ge)裝(zhuang)置（區）的(de)實際用量、全廠使(shi)用總(zong)量、備品（件）量、（建議）采(cai)購量。綜合材(cai)料(liao)匯總(zong)表(biao)編寫順序一般為：
①. 按材(cai)料(liao)順序為不(bu)銹鋼、有(you)色金屬、合(he)金鋼、碳鋼、鑄(zhu)鐵、金屬襯(chen)里、非金屬。
②. 按種類順序為(wei)管子、閥門、法蘭、管件(jian)、墊片、緊固件(jian)、特殊管件(jian)、管架材(cai)料、隔熱(re)材(cai)料、涂(tu)漆材(cai)料。
③. 按壓(ya)(ya)(ya)力等級順序為高壓(ya)(ya)(ya)、中(zhong)壓(ya)(ya)(ya)、低壓(ya)(ya)(ya)、真空。
④. 按閥(fa)(fa)(fa)門順序為閘(zha)閥(fa)(fa)(fa)、截(jie)止(zhi)閥(fa)(fa)(fa)、節流閥(fa)(fa)(fa)、旋塞閥(fa)(fa)(fa)、球閥(fa)(fa)(fa)、蝶閥(fa)(fa)(fa)、止(zhi)回閥(fa)(fa)(fa)、安全(quan)閥(fa)(fa)(fa)、隔膜閥(fa)(fa)(fa)、角閥(fa)(fa)(fa)（針(zhen)型閥(fa)(fa)(fa)）、疏水閥(fa)(fa)(fa)、特殊閥(fa)(fa)(fa)。
⑤. 按管件順序為(wei)彎頭、異徑管、三通、四通、非標(biao)準管件。
⑥. 按法(fa)蘭順序為對(dui)焊、平焊、松套、承(cheng)插焊、螺(luo)紋、盲板、8字(zi)盲板、孔板法(fa)蘭，并按凸凹面(mian)、樺(hua)槽面(mian)、全平面(mian)、突面(mian)、環(huan)形等連接面(mian)列出(chu)。
⑦. 特(te)殊(shu)管件順序為消音器、阻火器、視鏡、過濾(lv)器、爆破板、事故淋浴洗(xi)眼器、補償器等。
⑧. 其他：型鋼(gang)（工字鋼(gang)、槽鋼(gang)、角鋼(gang)、扁鋼(gang)、圓鋼(gang)、鋼(gang)板(ban)）、焊接材料(liao)等。
⑨. 尺寸順序宜從(cong)(cong)小到大(da)或(huo)從(cong)(cong)大(da)到小。
4. 綜(zong)合(he)材(cai)(cai)(cai)料(liao)(liao)匯(hui)(hui)總(zong)(zong)表應(ying)在裝置的(de)管(guan)道材(cai)(cai)(cai)料(liao)(liao)匯(hui)(hui)總(zong)(zong)表，管(guan)道、設備隔熱材(cai)(cai)(cai)料(liao)(liao)匯(hui)(hui)總(zong)(zong)一(yi)覽表，管(guan)道、設備涂漆材(cai)(cai)(cai)料(liao)(liao)匯(hui)(hui)總(zong)(zong)一(yi)覽表，管(guan)架材(cai)(cai)(cai)料(liao)(liao)匯(hui)(hui)總(zong)(zong)表等各(ge)分項(xiang)匯(hui)(hui)總(zong)(zong)表編(bian)(bian)制(zhi)(zhi)完成的(de)基礎上進行編(bian)(bian)制(zhi)(zhi)。在編(bian)(bian)制(zhi)(zhi)綜(zong)合(he)材(cai)(cai)(cai)料(liao)(liao)匯(hui)(hui)總(zong)(zong)表的(de)過程中(zhong)，應(ying)核對各(ge)匯(hui)(hui)總(zong)(zong)表是(shi)否符合(he)各(ge)種設計規定中(zhong)的(de)要求(qiu)，對不(bu)符合(he)要求(qiu)的(de)應(ying)與(yu)有關(guan)專業協調并更正。綜(zong)合(he)材(cai)(cai)(cai)料(liao)(liao)匯(hui)(hui)總(zong)(zong)表在編(bian)(bian)寫過程中(zhong)應(ying)嚴格符合(he)“管(guan)道材(cai)(cai)(cai)料(liao)(liao)設計采購余(yu)量系(xi)(xi)數表”中(zhong)的(de)有關(guan)采購余(yu)量系(xi)(xi)數值，不(bu)得隨意突破(po)其余(yu)量系(xi)(xi)數值。
