一、GB標準法蘭用螺栓(shuan)／螺母材料

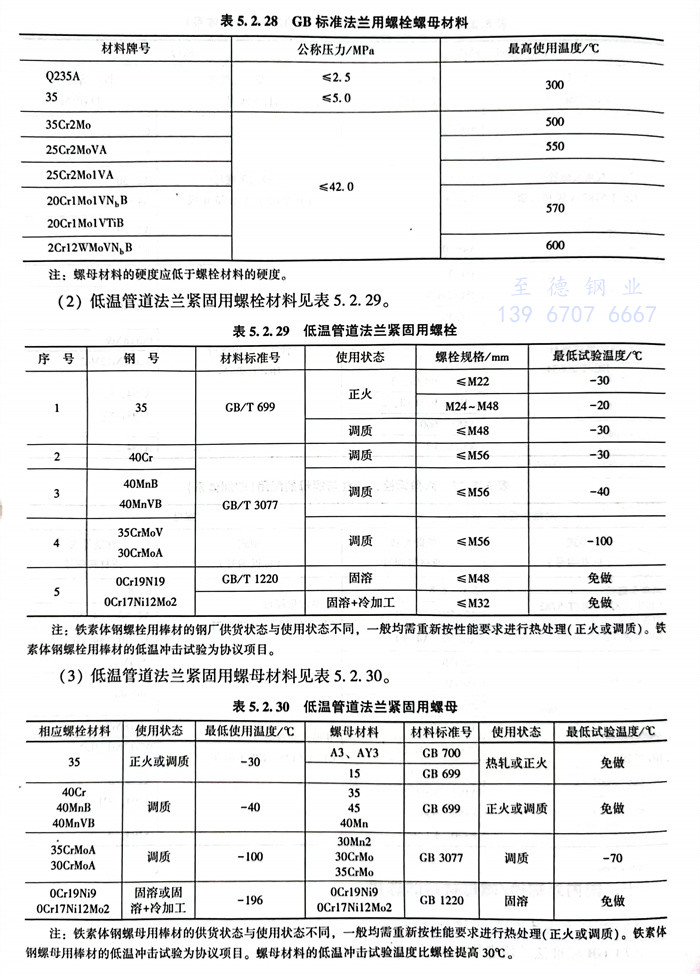

2. 低溫管道(dao)法蘭緊固用(yong)螺(luo)栓材料見(jian)表5.2.29。
注：鐵素體(ti)鋼螺栓用棒(bang)材的鋼廠供貨狀態與使(shi)用狀態不同，一(yi)般均(jun)需重新(xin)按性能要求進行熱處(chu)理（正(zheng)火或調質(zhi)）。鐵素體(ti)鋼螺栓用棒(bang)材的低溫沖擊試驗為協議項目。
3. 低(di)溫管(guan)道法蘭緊(jin)固用螺母材(cai)料見(jian)表5.2.30。
注(zhu)：鐵(tie)(tie)素(su)體(ti)鋼(gang)螺母(mu)用棒材的(de)(de)供(gong)貨狀態與使用狀態不同，一般均需(xu)重(zhong)新按性能要(yao)求(qiu)進行熱(re)處理（正(zheng)火或調質）。鐵(tie)(tie)素(su)體(ti)鋼(gang)螺母(mu)用棒材的(de)(de)低溫沖(chong)擊(ji)試驗(yan)為(wei)協議項目。螺母(mu)材料的(de)(de)低溫沖(chong)擊(ji)試驗(yan)溫度(du)比螺栓提高30℃。
二、ASME標(biao)準法蘭(lan)用螺栓／螺母材(cai)料(liao)

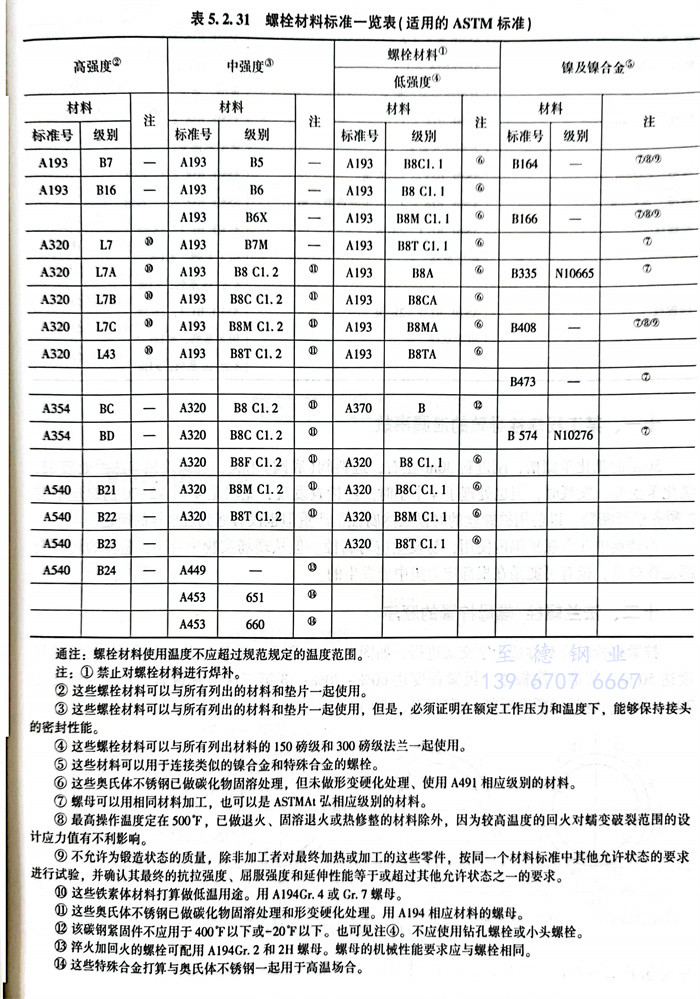

1. ASME標準法蘭(lan)用螺栓(shuan)材料見表(biao)5.2.31。
通注：螺栓材料使用(yong)溫(wen)度不(bu)應超過規范(fan)規定的溫(wen)度范(fan)圍(wei)。
注：①. 禁止對(dui)螺栓(shuan)材(cai)料(liao)進行焊(han)補。
②. 這些螺栓材料(liao)可以與所有列出的材料(liao)和墊片一(yi)起使用(yong)。
③. 這些螺栓材料可以與(yu)所有列出的(de)材料和墊片一起使用，但是，必須(xu)證明(ming)在額定(ding)工(gong)作壓力和溫度下，能夠保持接(jie)頭的(de)密封(feng)性(xing)能。
④. 這些螺(luo)栓材料(liao)可(ke)以(yi)與所有列出材料(liao)的150磅(bang)級和(he)300磅(bang)級法蘭一(yi)起(qi)使用。
⑤. 這些材料可(ke)以用于(yu)連接(jie)類似的(de)鎳合金(jin)和(he)特殊合金(jin)的(de)螺栓(shuan)。
⑥. 這(zhe)些(xie)奧氏體(ti)不銹鋼已做碳化物固(gu)溶(rong)處理，但未做形變硬(ying)化處理、使用A491相應級別的材料。
⑦. 螺(luo)母可(ke)以(yi)用相(xiang)同材料(liao)加(jia)工(gong)，也可(ke)以(yi)是ASTMAt弘相(xiang)應(ying)級別的(de)材料(liao)。
⑧. 最高操作溫度定在500℉，已做(zuo)退火、固溶(rong)退火或熱修整的材料除外，因為較高溫度的回火對蠕變破裂范圍的設計應力值(zhi)有不利影響。
⑨. 不允許為鍛造狀(zhuang)態(tai)的(de)質量，除非加(jia)工者(zhe)對(dui)最終加(jia)熱或加(jia)工的(de)這些零(ling)件，按同一個材料標準中其他允許狀(zhuang)態(tai)的(de)要求進行試(shi)驗，并確(que)認其最終的(de)抗拉(la)強度、屈服強度和延(yan)伸性能等于(yu)或超(chao)過其他允許狀(zhuang)態(tai)之一的(de)要求。
⑩. 這(zhe)些鐵(tie)素體(ti)材料打算做低溫用(yong)途。用(yong)A194Gr．4或Gr．7螺(luo)母。
?. 這些奧氏體不銹鋼已(yi)做碳化物固(gu)溶處理和形(xing)變(bian)硬化處理。用(yong)A194相(xiang)應材料的螺母。
?. 該碳鋼(gang)緊固件不應用于400F以下或(huo)-20℉以下。也(ye)可見注④。不應使(shi)用鉆孔螺(luo)栓或(huo)小頭螺(luo)栓。
?. 淬火(huo)加(jia)回火(huo)的螺(luo)栓可配(pei)用(yong)A194Gr．2和(he)2H螺(luo)母。螺(luo)母的機械(xie)性能要求應與螺(luo)栓相同。
?. 這些特殊合金打算與奧(ao)氏體不銹鋼(gang)一起用于高溫場合。
2. 美國ASME B16.5推薦的法蘭螺栓／螺母標準，見表5.2.32。

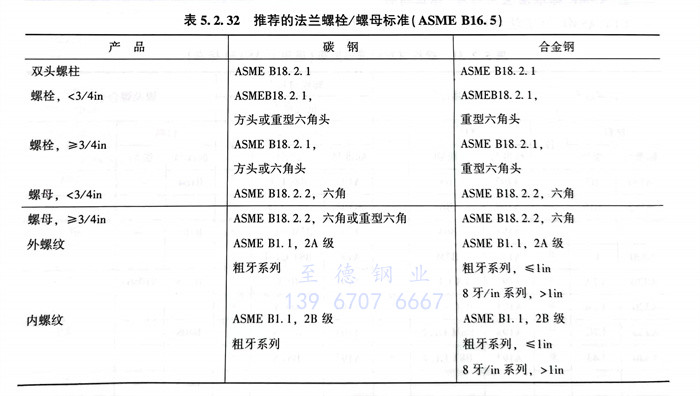

表5.2.32 推薦的法蘭螺(luo)栓／螺(luo)母標(biao)準（ASME B16.5）
