一、閘(zha)閥的(de)概述

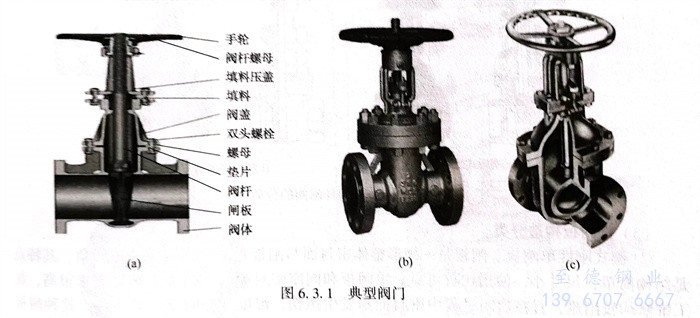

閘閥(fa)，也叫閘板閥、閘門閥，是廣泛使用的一種閥門。它的閉合原理是，閘板密封面與閘座密封面高度光潔、平整與一致，互相貼合，可阻止介質流過，并依靠頂楔、彈簧或閘板的楔形，來增強密封效果。典型閥門見圖6.3.1。
二、閘(zha)閥的分類(lei)

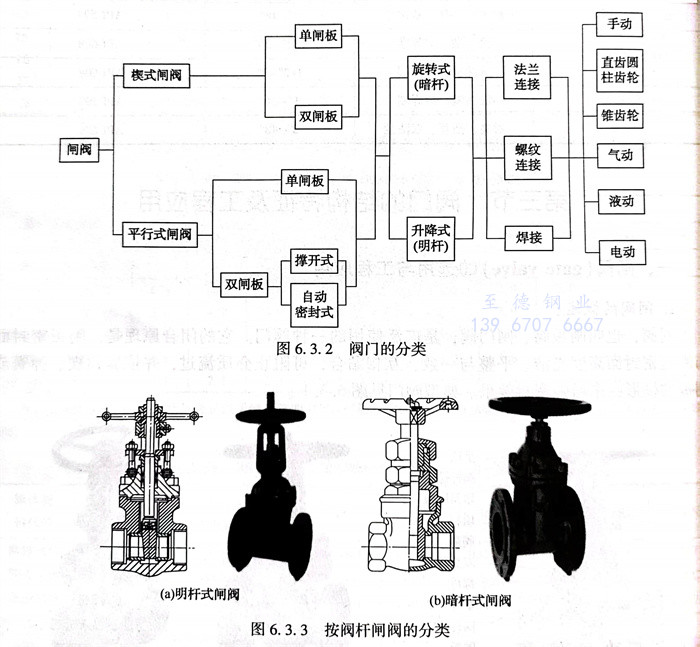

1. 閘閥的總分(fen)類見圖(tu)6.3.2。
2. 按閥(fa)桿(gan)可(ke)分(fen)為明(ming)桿(gan)式(shi)和暗(an)桿(gan)式(shi)（圖6.3.3）。
①. 明桿式
閥(fa)(fa)(fa)桿螺(luo)紋(wen)(wen)露在上部，與之(zhi)配合(he)的閥(fa)(fa)(fa)桿螺(luo)母裝(zhuang)在手(shou)輪中(zhong)(zhong)心(xin)，旋(xuan)轉(zhuan)手(shou)輪就是旋(xuan)轉(zhuan)螺(luo)母，從而使(shi)閥(fa)(fa)(fa)桿升降。這種閥(fa)(fa)(fa)門，啟(qi)閉程度可以從螺(luo)紋(wen)(wen)中(zhong)(zhong)看(kan)出，便(bian)于(yu)操作；對于(yu)閥(fa)(fa)(fa)桿螺(luo)紋(wen)(wen)的潤滑和檢查很方便(bian)；特(te)別是螺(luo)紋(wen)(wen)與介(jie)(jie)質不接觸，可避免腐(fu)蝕性介(jie)(jie)質的腐(fu)蝕，所(suo)以石油化工(gong)管道中(zhong)(zhong)采(cai)用較多。但(dan)螺(luo)紋(wen)(wen)外(wai)露，容易粘上空氣中(zhong)(zhong)的塵埃，加速磨(mo)損(sun)，故(gu)應盡量安裝(zhuang)于(yu)室(shi)內。
②. 暗桿式
閥(fa)(fa)(fa)桿(gan)(gan)螺(luo)紋在(zai)下部，與閘板中心螺(luo)母配合，升降閘板依靠旋轉(zhuan)閥(fa)(fa)(fa)桿(gan)(gan)來(lai)實現，而閥(fa)(fa)(fa)桿(gan)(gan)本身看(kan)不(bu)出移動(dong)。這種(zhong)閥(fa)(fa)(fa)門的(de)唯一優(you)點是，開啟(qi)時閥(fa)(fa)(fa)桿(gan)(gan)不(bu)升高(gao)，適合于安裝在(zai)操作位置(zhi)受到限制的(de)地方。它(ta)的(de)缺點很明顯，啟(qi)閉(bi)程度難以(yi)掌握，閥(fa)(fa)(fa)桿(gan)(gan)螺(luo)紋與介(jie)質接(jie)觸(chu)，容易(yi)腐(fu)蝕損壞(huai)。
③. 大口徑或高中壓閥門用明桿，DN50以下的低壓的無腐蝕介質閥門通常采用暗桿。
3. 按閘(zha)板(ban)構造分類
①. 楔式剛性(xing)單閘板
閘板是一(yi)(yi)楔(xie)形整體密封面(mian)與閘板垂(chui)直中心線成(cheng)一(yi)(yi)定(ding)傾角，其特點(dian)是結構簡單，尺寸小，使用(yong)比較(jiao)可靠。單閘板和閥座(zuo)密封面(mian)的(de)楔(xie)角加工精(jing)度要求很(hen)高，加工維修均較(jiao)困(kun)難，且在啟閉(bi)過程中密封面(mian)易發生擦傷(shang)，溫(wen)度變(bian)化時(shi)閘板易卡(ka)住。這種閘板是用(yong)于常溫(wen)、中溫(wen)、各種壓力的(de)閘閥。
②. 楔式彈性單(dan)閘板
在閘(zha)板(ban)(ban)(ban)中(zhong)(zhong)部開環(huan)狀槽(cao)或由兩塊閘(zha)板(ban)(ban)(ban)組焊而成，中(zhong)(zhong)間為空(kong)心(xin)楔(xie)角(jiao)加工。其特點(dian)是結構簡單，密封(feng)面可(ke)靠，能自行補(bu)償，由于(yu)異(yi)常負荷而引(yin)起(qi)的(de)(de)閥體變形，可(ke)以防(fang)(fang)止閘(zha)板(ban)(ban)(ban)卡住，但關閉(bi)力矩(ju)不(bu)宜過(guo)大(da)，以防(fang)(fang)超過(guo)閘(zha)板(ban)(ban)(ban)彈性范圍。彈性閘(zha)板(ban)(ban)(ban)適用(yong)于(yu)各(ge)種壓力、溫度的(de)(de)中(zhong)(zhong)、小口徑閘(zha)閥，及啟閉(bi)頻(pin)繁(fan)的(de)(de)場合，但要求介(jie)質(zhi)中(zhong)(zhong)含(han)固(gu)體雜質(zhi)少且(qie)不(bu)適用(yong)于(yu)易(yi)結焦的(de)(de)介(jie)質(zhi)。
③. 楔式雙閘(zha)板
由兩塊原板組成用(yong)(yong)(yong)球面(mian)(mian)頂心鉸接(jie)，稱楔式閘(zha)板。閘(zha)板密封(feng)面(mian)(mian)的(de)楔角(jiao)可以靠(kao)頂心自動調整，溫度變化時不(bu)(bu)易(yi)(yi)(yi)被卡住，也不(bu)(bu)易(yi)(yi)(yi)產生擦傷現(xian)象。其缺點是結構復雜(za)，零件較多，閘(zha)板容易(yi)(yi)(yi)脫落，不(bu)(bu)適用(yong)(yong)(yong)于黏性介質，一(yi)般(ban)用(yong)(yong)(yong)于水和蒸汽介質。
④. 平行式(shi)雙閘板

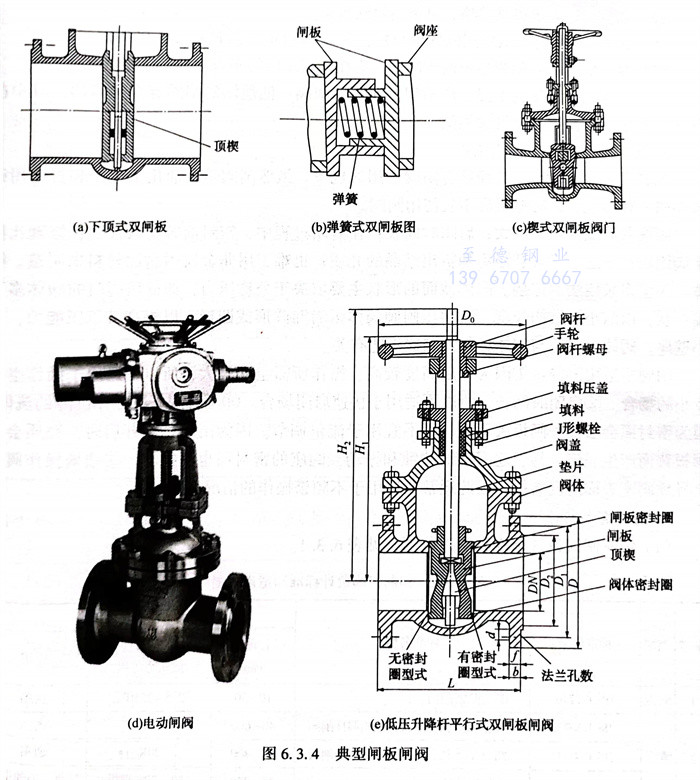

閘板(ban)兩(liang)密(mi)封(feng)(feng)面相互平行(xing)(xing)，分為自動(dong)密(mi)封(feng)(feng)式(shi)和撐(cheng)開式(shi)兩(liang)種(zhong)。自動(dong)密(mi)封(feng)(feng)式(shi)平行(xing)(xing)雙閘板(ban)閘閥(fa)，是(shi)依靠(kao)介(jie)質的壓力(li)(li)(li)把閘板(ban)推向出口側，閥(fa)座密(mi)封(feng)(feng)面達(da)到單面密(mi)封(feng)(feng)的目(mu)的。若介(jie)質壓力(li)(li)(li)較低，其密(mi)封(feng)(feng)性不易保(bao)證，因此在(zai)(zai)(zai)兩(liang)塊閘板(ban)之間放置一個彈(dan)(dan)簧(huang)，在(zai)(zai)(zai)關(guan)閉時彈(dan)(dan)簧(huang)被壓縮，靠(kao)彈(dan)(dan)簧(huang)力(li)(li)(li)的作用(yong)，以實現(xian)密(mi)封(feng)(feng)。由于彈(dan)(dan)簧(huang)把閘板(ban)壓緊在(zai)(zai)(zai)閥(fa)座上(shang)，密(mi)封(feng)(feng)面易被擦(ca)傷和磨損，目(mu)前已(yi)很少采用(yong)這(zhe)種(zhong)型式(shi)的閘閥(fa)。撐(cheng)開式(shi)是(shi)用(yong)頂楔(xie)把塊閘板(ban)撐(cheng)開壓緊在(zai)(zai)(zai)閥(fa)座密(mi)封(feng)(feng)面上(shang)，達(da)到強制(zhi)密(mi)封(feng)(feng)。見圖6.3.4。
三、適用范(fan)圍
（1）閘閥(fa)(fa)在管路中(zhong)主要起切斷作用。關閉件（閘板）沿閘座中(zhong)心線的垂直(zhi)方向移動。閘閥(fa)(fa)與截止閥(fa)(fa)相比(bi)，流阻小、啟(qi)閉力小，密封可(ke)靠，是最常(chang)用的一種閥(fa)(fa)門(men)。
（2）當部分開啟(qi)時，介(jie)質(zhi)會在閘(zha)板背面產生(sheng)渦流，易引起閘(zha)板的沖蝕和振(zhen)動，閥座的密封面也易損壞，故一般不(bu)作為節(jie)流用。
（3）與球閥(fa)和蝶閥(fa)相比，閘閥(fa)開啟時間較(jiao)(jiao)長，結(jie)構尺寸(cun)較(jiao)(jiao)大(da)，不宜(yi)用在直徑(jing)較(jiao)(jiao)大(da)的情況。可雙向(xiang)流動，重量較(jiao)(jiao)重。
（4）明桿適用于腐蝕(shi)介質及室內管(guan)道。
（5）閘閥不宜用于有固體沉降(jiang)的流(liu)體，也不宜用于流(liu)量調節。
（6）如密封性(xing)要求極其嚴(yan)格，可采用雙閘板式。
（7）在DN≤50時一(yi)(yi)般使用剛性(xing)單閘板(ban)，在DN＞50時一(yi)(yi)般使用彈性(xing)單閘板(ban)。
（8）對于低溫系統的(de)彈(dan)性單閘板(ban)閘閥，應在其高壓側的(de)閘板(ban)上(shang)開一個排氣孔。
（9）在(zai)要求低泄漏(lou)的(de)(de)工(gong)況(kuang)，應采(cai)用低泄漏(lou)的(de)(de)閘(zha)閥。低泄漏(lou)的(de)(de)閘(zha)閥有(you)多種(zhong)結構，其中在(zai)化工(gong)裝置中一(yi)般使用波紋管式閘(zha)閥。
四(si)、閘閥的缺(que)點及(ji)不適用范圍
浙江至德鋼業(ye)有限(xian)公司工程師發現管道設計人員經常有閘閥誤用(yong)的現象。雖然閘閥是石(shi)油化工生(sheng)產裝置中用(yong)得較多的一(yi)種類(lei)型(xing)，但有些工況不(bu)宜使用(yong)閘閥。
閘閥(fa)(fa)(fa)共同缺點：高度(du)大；啟閉(bi)時間長(chang)；在啟閉(bi)過(guo)程(cheng)中，密封面容(rong)易被沖(chong)蝕；修理(li)比截(jie)止閥(fa)(fa)(fa)困難；不適用于含懸浮物和(he)析(xi)出結晶的(de)介質；也難于用非金屬耐(nai)腐蝕材料來(lai)制造。閥(fa)(fa)(fa)體(ti)(ti)與(yu)閥(fa)(fa)(fa)蓋多采用法蘭連接(jie)。閥(fa)(fa)(fa)體(ti)(ti)截(jie)面的(de)形狀(zhuang)(zhuang)主要(yao)取(qu)決于公稱壓力，如(ru)低(di)壓閥(fa)(fa)(fa)門的(de)閥(fa)(fa)(fa)體(ti)(ti)多為扁(bian)平狀(zhuang)(zhuang)，以縮小其結構(gou)長(chang)度(du)。高中壓閘閥(fa)(fa)(fa)閥(fa)(fa)(fa)體(ti)(ti)多為橢(tuo)圓形或(huo)圓形，以提(ti)高其承壓能力，減小壁厚。閥(fa)(fa)(fa)體(ti)(ti)形狀(zhuang)(zhuang)還與(yu)閥(fa)(fa)(fa)體(ti)(ti)材料及制造工藝有關(guan)。
閘閥(fa)不適用范(fan)圍：
①. 因為開啟高度較高，操作(zuo)(zuo)所需空(kong)間較大，所以不(bu)適用于操作(zuo)(zuo)空(kong)間較小的場合(he)。
②. 啟(qi)閉(bi)時間(jian)長(chang)，所以不(bu)適用(yong)于快(kuai)速啟(qi)閉(bi)場合。
③. 不宜用(yong)于有固體沉降的(de)流體。因(yin)為密封面會磨損，閘(zha)板關不死。
④. 不宜用于流(liu)量(liang)調節。因為閘閥部分開啟時，介質會(hui)在閘板(ban)背面(mian)產生渦流(liu)，易引起閘板(ban)的(de)沖蝕和(he)振動(dong)，閥座的(de)密封面(mian)也(ye)易損壞。
⑤. 頻(pin)繁操作(zuo)(zuo)閥門(men)會(hui)導(dao)致閥座表(biao)面過度(du)磨(mo)損，因此通常只適用于(yu)不(bu)頻(pin)繁操作(zuo)(zuo)的情(qing)況。
五、閘(zha)閥有關標準

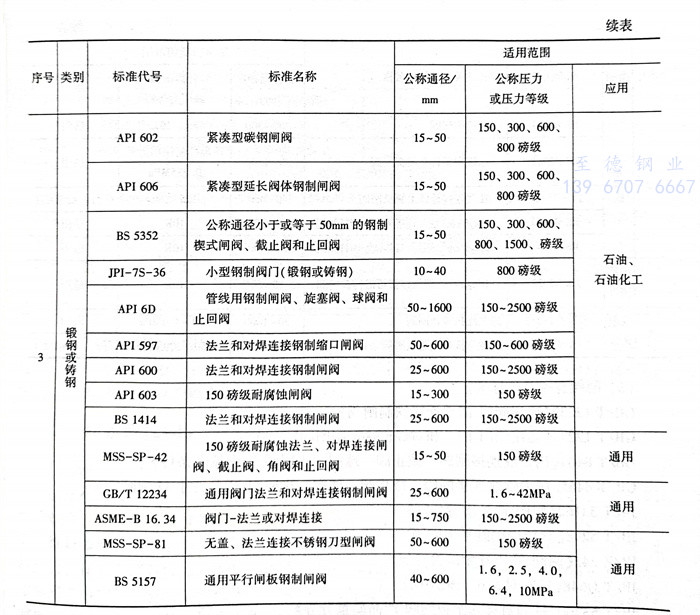

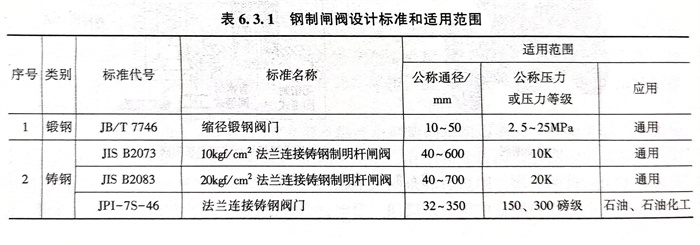

1. 鋼制閘閥(fa)設計標準和適用范圍(wei)，見表6.3.1。

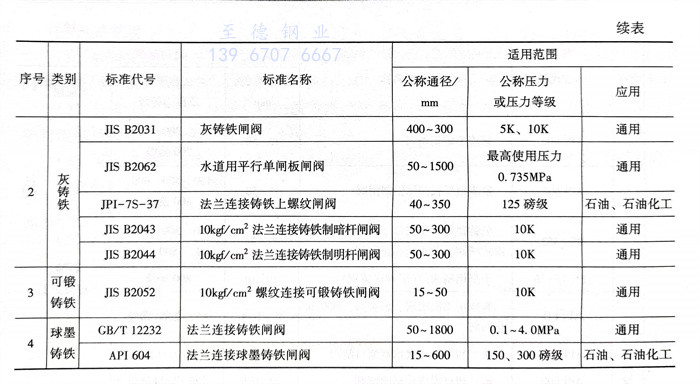

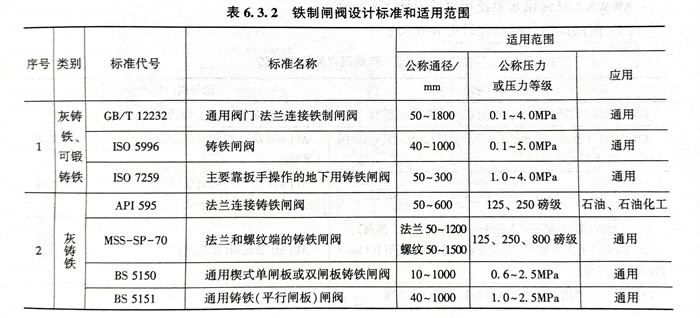

2. 鐵制閘閥設計標準和適(shi)用范圍，見(jian)表6.3.2。
3. 閘閥有關其(qi)他標準。
GB/T 12232《通(tong)用閥(fa)門(men) 法蘭(lan)連接鐵制閘(zha)閥(fa)》
GB/T 12234《通用閥門 法蘭和對焊連接鋼制閘閥》
GB/T 8464《內螺紋連接閘閥、截止閥、球閥、止回閥通用技術條件》
GB/T 8465.1《內螺紋連接閘閥、截止閥、球閥、止回閥 基本尺寸 鐵制閘閥》
JB/T 53162《閘閥 產品質量分等》
JB/T 5298《管線用鋼制平板閘閥》
JB/Z 243《閘閥 靜壓壽命試驗規程》
JB/T Q648《鐵制對夾式平板閘閥》
JB/T 53200《鐵制對夾式平板閘閥產品質量分等》
JB/T 53242《鋼制平板閘閥 產品質量分等》
AWWA C515《供水(shui)系統用(yong)薄壁彈性密封閘閥》

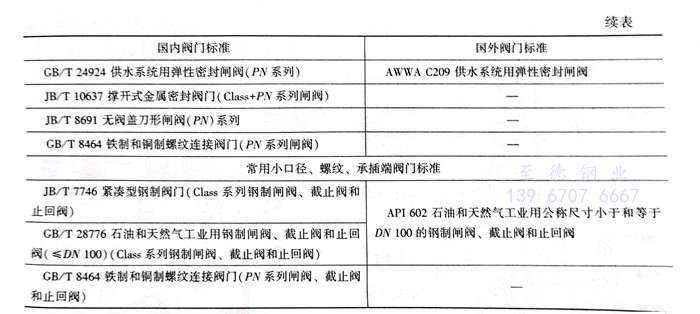

4. 閘閥(fa)國內外標準比較(jiao)見表6.3.3
5. 國外閘(zha)閥(fa)規范(fan)應用
設計(ji)、制造按(an)API 600。結構長(chang)度按(an)ASME B16.10。連接端(duan)法蘭尺寸(cun)按(an)ASME B16.5；對(dui)接焊端(duan)按(an)ASME B16.25；承插口尺寸(cun)按(an)ASME B16.11；螺紋端(duan)按(an)ASME B1.20.1。閥門檢查和試驗按(an)API 598。
