一、隔膜閥概述

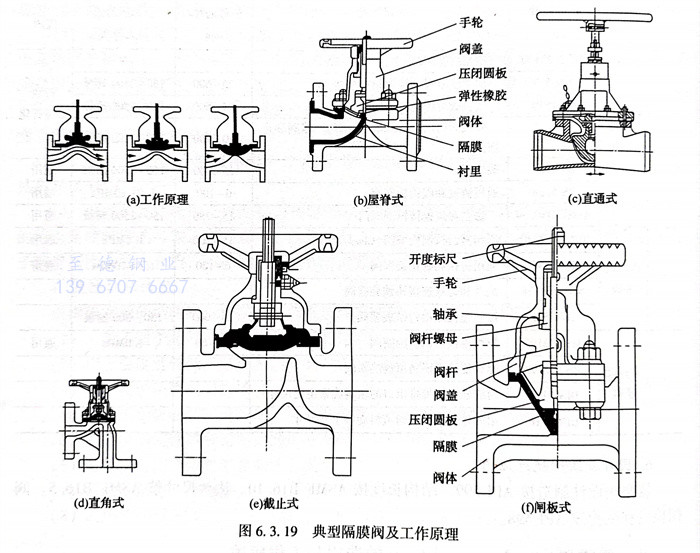

  隔膜(mo)閥的結構形式與一般閥門很不相同，是一種特殊形式的截斷閥，它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，它是依靠柔軟的橡膠膜或塑料膜來控制流體運動的。隔膜閥的工作溫度通常受隔膜和閥體襯里所使用材料的限制，它的工作溫度范圍大約為-50～175℃。隔膜閥結構簡單，只由閥體、隔膜和閥蓋組合件三個主要部件構成。該閥易于快速拆卸和維修，更換隔膜可以在現場及短時間內完成。隔膜閥的工作原理見圖6.3.1919(a)。典型隔膜閥見圖6.3.19（b）～（6.3.19(b)~(f)。

二、隔膜(mo)閥(fa)的分類

 1. 按襯(chen)里(li)(li)，隔膜(mo)(mo)閥(fa)有襯(chen)膠(jiao)隔膜(mo)(mo)閥(fa)、襯(chen)氟(fu)隔膜(mo)(mo)閥(fa)、無襯(chen)里(li)(li)隔膜(mo)(mo)閥(fa)、塑料隔膜(mo)(mo)閥(fa)等。

 2. 按(an)結構形式分三類。

   ①. 屋脊式，也稱突緣式，是(shi)最基本的一類。它的結構形狀(zhuang)如圖6.3.19（b）所(suo)(suo)示。閥(fa)體(ti)是(shi)襯里(li)的；隔膜閥(fa)閥(fa)體(ti)襯里(li)，就(jiu)是(shi)為了(le)發揮它的耐腐蝕特(te)性。這類結構除直(zhi)通式之外，還(huan)可做(zuo)成(cheng)直(zhi)角式。如圖6.3.19（c）、圖6.3.19（d）所(suo)(suo)示。

   ②. 截止式(shi)(shi)，結構形狀與截止閥(fa)相(xiang)似，見圖(tu)6.3.19（e）。這種形式(shi)(shi)的閥(fa)門，流體(ti)阻力比屋脊(ji)式(shi)(shi)大，但密封面(mian)積大，密封性能好(hao)，可用(yong)于(yu)真空度(du)高的管路。

   ③. 閘板(ban)式，結(jie)構(gou)形式與閘閥(fa)相似，見圖6.3.19（f）。閘板(ban)式隔(ge)膜閥(fa)，流體阻力(li)最小，適合于(yu)輸(shu)送黏性物料(liao)。隔(ge)膜材料(liao)，常用天然橡(xiang)(xiang)膠(jiao)(jiao)、氯丁(ding)(ding)橡(xiang)(xiang)膠(jiao)(jiao)、丁(ding)(ding)腈橡(xiang)(xiang)膠(jiao)(jiao)、異丁(ding)(ding)橡(xiang)(xiang)膠(jiao)(jiao)、氟(fu)化橡(xiang)(xiang)膠(jiao)(jiao)和聚(ju)全氟(fu)乙丙烯塑(su)料(liao)(F46)等。

三、隔膜閥的優點

（1）流體阻力(li)小。

（2）能(neng)使用于含硬質(zhi)(zhi)懸浮物的介質(zhi)(zhi)。

（3）由(you)于介質只跟(gen)閥體和隔膜接(jie)觸，所以(yi)無(wu)須填料函，不存(cun)在填料函泄(xie)漏(lou)問題，對閥桿部分無(wu)腐蝕的可能。

（4）只要對襯(chen)里材料(liao)和隔(ge)膜(mo)進行恰當的選擇，便可適(shi)應廣(guang)泛(fan)的腐蝕介質，例(li)如酸、堿類流體。

四、隔(ge)膜閥有(you)關標(biao)準規范

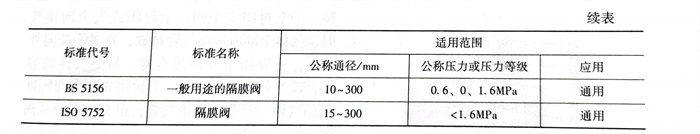

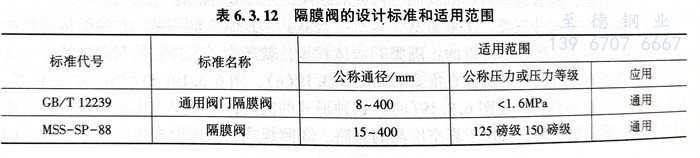

  隔膜閥有關標準規范見(jian)表6.3.12。
