一、過濾器概述

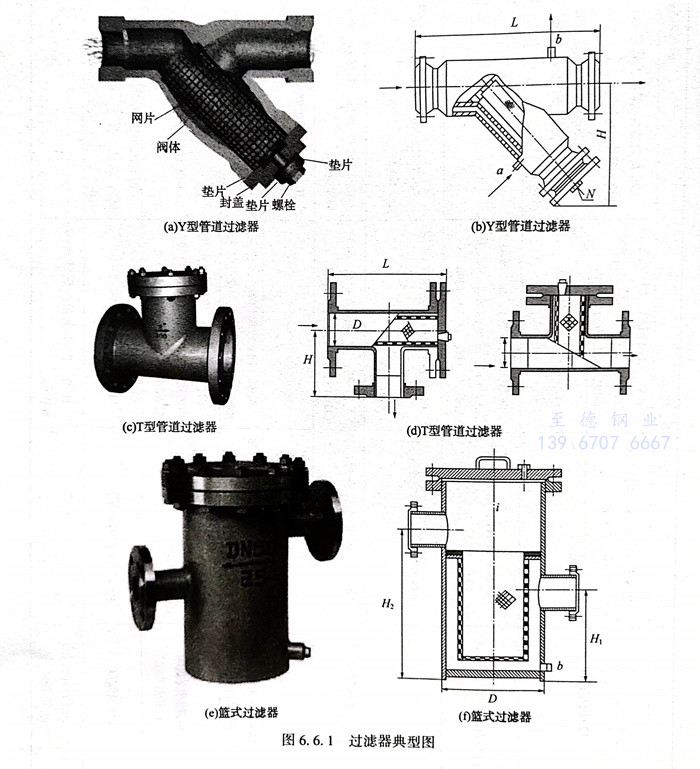

過濾器是輸送介質管道上不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其他設備的進口端，用來消除介質中的雜質，以保護閥門(men)及設備的正常使用。典型過濾器見圖6.6.1。
二、管道過濾(lv)器(qi)分類
管道(dao)過(guo)(guo)(guo)濾(lv)器(qi)比較類型常用的主要有T型管道(dao)過(guo)(guo)(guo)濾(lv)器(qi)，Y型管道(dao)過(guo)(guo)(guo)濾(lv)器(qi)，雙(shuang)聯切換過(guo)(guo)(guo)濾(lv)器(qi)，以及籃式過(guo)(guo)(guo)濾(lv)器(qi)。
1. 籃式(shi)過濾(lv)器
過濾(lv)器是除(chu)去液體(ti)中少量固體(ti)顆(ke)粒的小型(xing)設備(bei)，可(ke)保護設備(bei)的正(zheng)常工(gong)作，當流體(ti)進入有(you)一定(ding)規格濾(lv)網(wang)的濾(lv)筒(tong)后(hou)，其雜質被阻擋(dang)，而清潔的濾(lv)液則由(you)過濾(lv)器出口排出，當需要清洗時(shi)，只要將可(ke)拆(chai)卸的濾(lv)筒(tong)取出，處理(li)后(hou)重新裝(zhuang)入即可(ke)，因此(ci)，使用維護極為方便。使用一段時(shi)間后(hou)打開上蓋，取出像提籃子式的過濾(lv)網(wang)，一經洗刷即可(ke)恢復如(ru)新。
2. T型管道過濾器
該過濾器采用(yong)(yong)優質不銹(xiu)鋼(gang)制造(zao)，內筒(tong)為不銹(xiu)鋼(gang)薄(bo)板(ban)沖孔(kong)成(cheng)形濾筒(tong)，緊配(pei)絲(si)網(wang)(wang)結構，活節連接，拆卸清洗方便(bian)，可(ke)根據用(yong)(yong)戶實際(ji)使(shi)用(yong)(yong)情況(kuang)，選(xuan)用(yong)(yong)20～100目不銹(xiu)鋼(gang)絲(si)網(wang)(wang)配(pei)套。管(guan)道過濾器是(shi)管(guan)道輸送液(ye)體過程中清除固(gu)體雜質的設(she)備(bei)。液(ye)體流經過濾器時(shi)，其中的雜質被濾出(chu)，可(ke)保(bao)護(hu)機泵、壓縮機、儀表和其他設(she)備(bei)正(zheng)常工作。當需要清洗時(shi)，只要將可(ke)拆卸的濾筒(tong)取出(chu)，去(qu)除濾出(chu)的雜質后，重新裝入(ru)即(ji)可(ke)，使(shi)用(yong)(yong)維護(hu)極為方便(bian)。該設(she)備(bei)具(ju)有占地少、水頭(tou)損失小(xiao)、不加藥劑、操作簡單(dan)、使(shi)用(yong)(yong)壽命長、維護(hu)修理方便(bian)等優點，可(ke)廣(guang)泛運用(yong)(yong)于各種(zhong)敞(chang)開式、封閉式冷熱水系統(tong)，是(shi)避免(mian)系統(tong)堵(du)塞和減輕水泵磨損，保(bao)證(zheng)系統(tong)正(zheng)常運行的理想(xiang)設(she)備(bei)。
3. Y型管道(dao)過濾器
Y型過濾器是(shi)使用水(shui)(shui)力控制(zhi)閥及(ji)精密的(de)易堵塞(sai)的(de)機械產(chan)品所必須(xu)具備(bei)的(de)過濾設備(bei)，是(shi)輸送介(jie)質(zhi)(zhi)的(de)管(guan)(guan)道(dao)系列(lie)不可缺(que)少的(de)一種裝(zhuang)置。通(tong)(tong)常(chang)安裝(zhuang)于水(shui)(shui)力控制(zhi)閥、減壓(ya)閥、泄壓(ya)閥、定(ding)水(shui)(shui)位閥等設備(bei)的(de)進口(kou)端，用來消除介(jie)質(zhi)(zhi)中(zhong)的(de)雜質(zhi)(zhi)，防止顆粒性雜質(zhi)(zhi)進入通(tong)(tong)道(dao)，造(zao)成墻塞(sai)，以保護設備(bei)管(guan)(guan)道(dao)上的(de)配件免受磨損和堵塞(sai)。
4. 錐型(xing)管道(dao)過濾器(qi)
錐形(xing)過濾(lv)器又稱臨時過濾(lv)器，其(qi)外(wai)形(xing)為椎體，屬于管道粗過濾(lv)系列，形(xing)式簡(jian)單。
三、管道過(guo)濾器(qi)一般要求
（1）液體(ti)物料泵前的(de)入口管(guan)道上應設過(guo)濾器。
（2）過濾(lv)(lv)器的設(she)計(ji)壓(ya)力(li)不應低(di)于管道系統(tong)的設(she)計(ji)壓(ya)力(li)，過濾(lv)(lv)器的設(she)計(ji)溫(wen)(wen)度應與所連接管道系統(tong)的設(she)計(ji)溫(wen)(wen)度一(yi)致。
（3）濾(lv)筒宜采用不(bu)銹鋼材料(liao)(liao)(liao)制(zhi)作，當液體物料(liao)(liao)(liao)或(huo)工藝過(guo)程對(dui)濾(lv)筒材料(liao)(liao)(liao)有特殊(shu)要(yao)求時(shi)，可選用其他(ta)材料(liao)(liao)(liao)。過(guo)濾(lv)器的殼(ke)體材料(liao)(liao)(liao)應滿足輸送介質的性(xing)質及(ji)管道(dao)操(cao)作條件的要(yao)求。
（4）過濾器接(jie)(jie)口(kou)端(duan)面(mian)(mian)為法蘭連接(jie)(jie)時(shi)，其公稱壓力(li)、密封面(mian)(mian)型(xing)式與所(suo)連接(jie)(jie)管道法蘭一致；接(jie)(jie)口(kou)端(duan)面(mian)(mian)為焊接(jie)(jie)和(he)螺紋連接(jie)(jie)時(shi)，其尺(chi)寸應與所(suo)連接(jie)(jie)管道一致，材質與管道相匹(pi)配(pei)。
（5）濾網規格及其技術要求應符合GB／T 5330《工業用(yong)金(jin)屬編織方孔篩網》的規定。
四、管(guan)道過(guo)濾器的選用
（1）按安裝、操(cao)作、檢修要求(qiu)選用(yong)過濾(lv)器：
①. 安裝空間(jian)受限時宜選用Y型或T型過濾器；
②. 介質流向有90°變化(hua)處宜(yi)選(xuan)用(yong)折流式T型過(guo)濾器；
③. 需經常清洗或更換濾筒的過濾器(qi)宜選用快開籃式(shi)過濾器(qi)；
④. 正常(chang)工(gong)況下不能拆卸且(qie)需經常(chang)吹掃時，應選用具有反沖洗(xi)功(gong)能的過濾器；
⑤. 臨時使用的過濾器(qi)宜選用錐型過濾器(qi)；
⑥. 拆(chai)卸法蘭或(huo)封頭(tou)重量(liang)大于(yu)15kg時(shi)(shi)，宜(yi)選(xuan)用帶(dai)有(you)鉸鏈的過濾器(qi)；拆(chai)卸法蘭或(huo)封頭(tou)重量(liang)大于(yu)50kg時(shi)(shi)，宜(yi)選(xuan)用帶(dai)有(you)吊柱的過濾器(qi)。
（2）按介質(zhi)性質(zhi)選用(yong)過濾(lv)器：輸(shu)送(song)(song)操作溫度下黏度高于20m㎡／s介質(zhi)時，宜選用(yong)籃式過濾(lv)器；輸(shu)送(song)(song)職業(ye)性接觸危害程(cheng)度I級、II級介質(zhi)時，宜選用(yong)接口(kou)端面為焊接的(de)過濾(lv)器；輸(shu)送(song)(song)操作溫度低于等于-45℃的(de)介質(zhi)時，宜選用(yong)接口(kou)端面為焊接的(de)過濾(lv)器。
（3）按泵的(de)類型選(xuan)(xuan)用(yong)(yong)過(guo)濾(lv)器：螺(luo)桿(gan)泵宜選(xuan)(xuan)用(yong)(yong)籃(lan)式過(guo)濾(lv)器；磁(ci)力泵應選(xuan)(xuan)用(yong)(yong)磁(ci)性復合過(guo)濾(lv)器。
（4）管(guan)(guan)道(dao)公稱直徑(jing)≤100mm時(shi)，宜選(xuan)用(yong)Y型過濾器，公稱直徑(jing)＞100mm、≤350mm時(shi)，宜選(xuan)用(yong)T型過濾器；管(guan)(guan)道(dao)公稱直徑(jing)≥400mm時(shi)，宜選(xuan)用(yong)籃(lan)式過濾器。
（5）錐型過(guo)(guo)濾器的(de)(de)倍數(shu)宜(yi)為(wei)(wei)(wei)1.5～2倍，Y型、T型過(guo)(guo)濾器的(de)(de)倍數(shu)宜(yi)為(wei)(wei)(wei)2～3倍；籃式過(guo)(guo)濾器的(de)(de)倍數(shu)宜(yi)為(wei)(wei)(wei)3～10倍。
（6）過濾(lv)器濾(lv)網目數(shu)(shu)的(de)選擇：過濾(lv)器濾(lv)網的(de)目數(shu)(shu)不宜(yi)大于80目；輸送操(cao)作溫度(du)下黏度(du)大于20m㎡／s的(de)介質時，宜(yi)選用(yong)10～40目；輸送潤(run)滑油類油品時，宜(yi)選用(yong)40目；當泵(beng)對過濾(lv)精度(du)有特殊要求時，應按泵(beng)的(de)要求進行(xing)選用(yong)。
五、管道過濾(lv)器的工程應用(yong)
某DN150工藝物料管道，壓力等級Class150，選用(yong)(yong)T型過(guo)濾(lv)(lv)(lv)器，端部(bu)選用(yong)(yong)法蘭連接，過(guo)濾(lv)(lv)(lv)器殼體采用(yong)(yong)316L，內件選用(yong)(yong)18-8不銹鋼濾(lv)(lv)(lv)網(wang)，濾(lv)(lv)(lv)網(wang)規格(ge)需根據實際情況(kuang)選擇。
六、過濾器有(you)關標準規范
GB/T 14295《空氣(qi)過濾器(qi)》
GB/T 14382《管道用三通過濾器》
GB/T 17486《液壓過濾器》
HG/T 21637《化工管道過濾器》
JB/T 7538《管道用籃式過濾器》
SH/T 3411《石油化工泵用過濾器選用》
SY/T 0523《油田水處理過濾器》
JB/T 7374《氣動空氣過濾器》
HG/T 20570.22《管道過濾器》
JB/T 10410《業用水自動反沖洗過濾器》
