一、汽車槽車裝(zhuang)卸(xie)站管(guan)道布(bu)置設(she)計的一般要求

 1. 裝(zhuang)卸站總管的布置

   ①. 裝卸(xie)(xie)站(zhan)總(zong)管布置(zhi)(zhi)與(yu)汽車槽車的形式有關。槽車的裝卸(xie)(xie)口(kou)在頂部(bu)時(shi)，宜(yi)采用(yong)高架布置(zhi)(zhi)管道；裝卸(xie)(xie)口(kou)在車的低位時(shi)，宜(yi)采用(yong)低架布置(zhi)(zhi)管道。

   ②. 鶴管閥(fa)(fa)門設在地面或裝卸臺(tai)上，應方便操作，不阻礙通道(dao)。對易燃可燃物(wu)料管道(dao)，如(ru)果PID圖(tu)上有要求，應將切斷閥(fa)(fa)安(an)裝在距裝卸臺(tai)10m以外的易接近處。

 2. 鶴管的布置

   ①. 鶴管種類很(hen)多，有固定(ding)式(shi)、氣動升降式(shi)、重(zhong)錘(chui)擺動式(shi)、萬向式(shi)等，能適(shi)應各種情(qing)況，設計時(shi)可(ke)視具體的裝卸(xie)要求選用產(chan)品。

   ②. 在(zai)敞開式裝(zhuang)車(che)時，選用液下(xia)裝(zhuang)車(che)鶴(he)管，以減(jian)少液體的飛濺(jian)。

   ③. 不允許放(fang)(fang)空(kong)的介質應采用密閉裝(zhuang)車，鶴管(guan)(guan)的氣(qi)相(xiang)管(guan)(guan)應與儲罐(guan)氣(qi)相(xiang)管(guan)(guan)道(dao)相(xiang)連，將排(pai)放(fang)(fang)氣(qi)排(pai)入儲罐(guan)。該氣(qi)相(xiang)管(guan)(guan)避免出(chu)(chu)現下凹(ao)袋形(xing)，以防(fang)凝(ning)液(ye)(ye)(ye)聚(ju)集(ji)。當配管(guan)(guan)不可避免出(chu)(chu)現下凹(ao)袋形(xing)時，則必須(xu)在袋形(xing)最低點處設(she)集(ji)液(ye)(ye)(ye)包(bao)及排(pai)液(ye)(ye)(ye)管(guan)(guan)，并(bing)按工藝要求收集(ji)處理(li)，或對集(ji)液(ye)(ye)(ye)包(bao)局部伴熱(re)，使(shi)凝(ning)液(ye)(ye)(ye)蒸發，避免產生液(ye)(ye)(ye)封現象。無毒害、非易燃(ran)易爆的物料(liao)裝(zhuang)車時，可將放(fang)(fang)空(kong)管(guan)(guan)引出(chu)(chu)頂棚排(pai)放(fang)(fang)。

   ④. 當采(cai)用上(shang)卸方式卸車(che)時(shi)，一般是將壓縮(suo)氣體通入槽車(che)，用氣相加壓法將物料通過鶴(he)管壓入儲罐中(zhong)。

 3. 其(qi)他(ta)

   ①. 裝卸站應設(she)軟管站，操作范圍以軟管長15m為半(ban)徑，用(yong)于(yu)吹掃、沖洗、維修和防護(hu)。

   ②. 在(zai)(zai)裝卸酸、堿、氨(an)等介質(zhi)的區域，應在(zai)(zai)適當位置(zhi)設置(zhi)洗(xi)眼器和(he)安(an)全(quan)淋(lin)浴(yu)。

   ③. 對于輸送過程(cheng)中易(yi)(yi)(yi)產(chan)生(sheng)靜電的(de)易(yi)(yi)(yi)燃易(yi)(yi)(yi)爆介質管(guan)道，應有(you)完善(shan)的(de)防(fang)靜電措施（如法(fa)蘭(lan)之間設導電金屬跨接措施，管(guan)道系統及設備的(de)靜電接地等）。

   ④. 對于高(gao)寒地區，要注意采用正確的防凍措施(shi)。

   ⑤. 裝車計(ji)(ji)量(liang)(liang)(liang)，可選用流量(liang)(liang)(liang)計(ji)(ji)就地(di)計(ji)(ji)量(liang)(liang)(liang)或用地(di)中(zhong)衡(heng)稱量(liang)(liang)(liang)。流量(liang)(liang)(liang)計(ji)(ji)應(ying)布(bu)置在(zai)槽(cao)車進出不(bu)會碰撞的地(di)方(fang)。設防(fang)火堤者，流量(liang)(liang)(liang)計(ji)(ji)應(ying)布(bu)置在(zai)圍堤之外(wai)。

二、汽車(che)槽車(che)裝卸站管道布(bu)置設(she)計工程實例

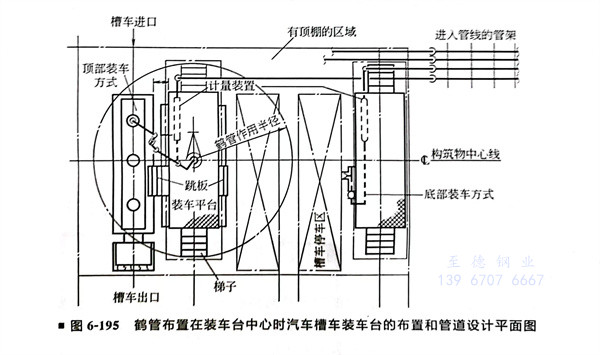

  鶴管(guan)布置在裝(zhuang)車(che)臺(tai)中(zhong)心(xin)時汽車(che)槽車(che)裝(zhuang)車(che)臺(tai)的布置和管(guan)道設計(ji)（圖6-195、圖6-196）

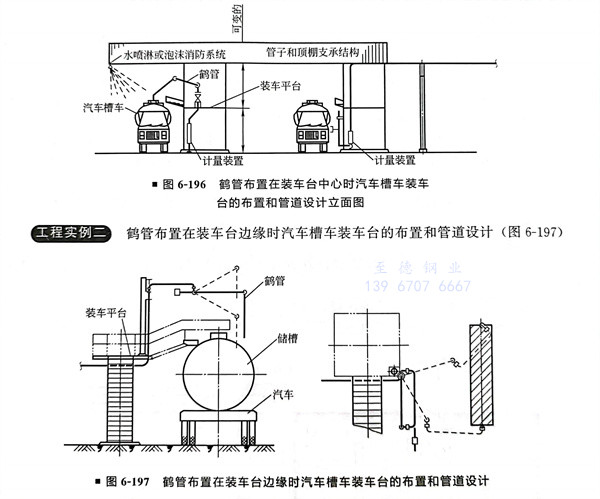

  鶴管布(bu)置在(zai)裝車(che)(che)臺(tai)邊緣時汽車(che)(che)槽車(che)(che)裝車(che)(che)臺(tai)的布(bu)置和管道設計(ji)（圖6-197）
