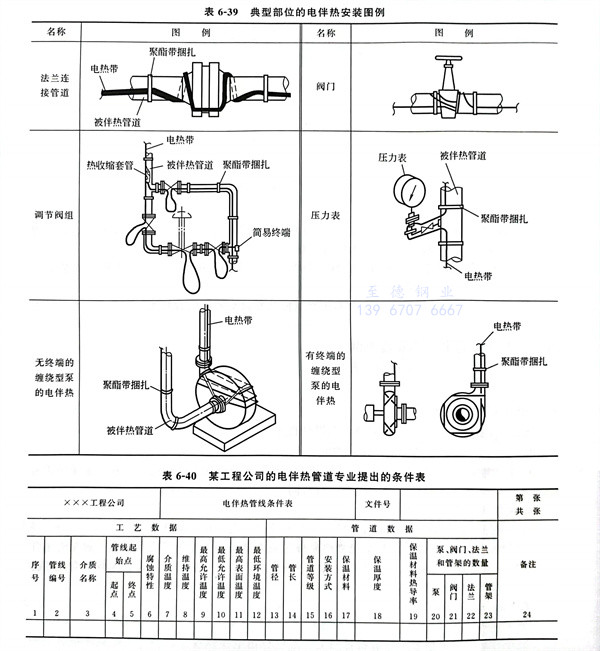

典型部位的(de)電伴(ban)熱(re)安裝圖(tu)例見表6-39。

某工程公司的電伴熱設(she)計程序

 1. 電伴熱在管道布置圖上注明的(de)方式

   在(zai)進行(xing)電伴(ban)熱系統(tong)的(de)設計時(shi)，壓力管道專業在(zai)管道布置圖上一般用管線(xian)號末端(duan)伴(ban)熱代號ET（按PID圖規定）注明的(de)方式表示。有時(shi)同時(shi)也沿管線(xian)添加虛(xu)線(xian)表示。

 2. 電伴熱(re)系(xi)統設計工作程序(xu)

   填寫(xie)電伴熱管(guan)線(xian)條件表（填寫(xie)順序：工藝專業(ye)→管(guan)道(dao)專業(ye)→電氣專業(ye)）。

   電(dian)伴(ban)熱(re)(re)條件(jian)(jian)：管(guan)(guan)道(dao)專(zhuan)業(ye)所提的(de)電(dian)伴(ban)熱(re)(re)條件(jian)(jian)，通常(chang)是填寫電(dian)伴(ban)熱(re)(re)管(guan)(guan)線條件(jian)(jian)表和(he)提供有電(dian)伴(ban)熱(re)(re)管(guan)(guan)線的(de)管(guan)(guan)道(dao)布置圖(tu)和(he)軸(zhou)測圖(tu)，以(yi)協助(zhu)電(dian)氣專(zhuan)業(ye)人(ren)員進行(xing)電(dian)伴(ban)熱(re)(re)設(she)計工作。電(dian)伴(ban)熱(re)(re)管(guan)(guan)線條件(jian)(jian)表由工藝、管(guan)(guan)道(dao)專(zhuan)業(ye)共同(tong)完成。

 表(biao)中的(de)內容包括以下幾項。

   ①. 電(dian)伴熱管線號。

   ②. 電(dian)伴(ban)熱(re)管(guan)(guan)(guan)線的(de)位置(zhi)。管(guan)(guan)(guan)道布置(zhi)圖上(shang)一般已標出(chu)電(dian)伴(ban)熱(re)管(guan)(guan)(guan)線，管(guan)(guan)(guan)道專業(ye)只(zhi)需把管(guan)(guan)(guan)道布置(zhi)圖提供給電(dian)氣(qi)專業(ye)即(ji)可。當(dang)管(guan)(guan)(guan)道布置(zhi)比(bi)較復雜，如果需要，管(guan)(guan)(guan)道專業(ye)應協助(zhu)電(dian)氣(qi)專業(ye)在管(guan)(guan)(guan)道布置(zhi)圖上(shang)找出(chu)相應的(de)管(guan)(guan)(guan)線。

   ③. 電(dian)伴熱的設計（包括材料統計）由電(dian)氣(qi)專(zhuan)業完(wan)成。為了(le)統計的準確，管道(dao)專(zhuan)業還應提供需(xu)要電(dian)伴熱管線的軸測圖(tu)。

   ④. 提(ti)供管(guan)道保(bao)溫(wen)工程規(gui)定。

 電伴熱管線條件表舉例(li)見表 6-40
