1. 蒸汽夾套加熱系統設計的一般要求

  ①. 合理布置夾(jia)套管的(de)隔斷環（端板）、熱(re)源及(ji)介質(zhi)出入(ru)口，使夾(jia)套內熱(re)源介質(zhi)能自動(dong)排凈。蒸汽(qi)應從夾(jia)套的(de)最高點(dian)引入(ru)，冷凝水從最低點(dian)排出。蒸汽(qi)夾(jia)套管布置應避免(mian)可能積(ji)聚冷凝水的(de)死(si)角和下凹的(de)袋形(xing)。低點(dian)處應加設疏水閥排出積(ji)水。

  ②. 按HG/T20549的規定，每(mei)(mei)個蒸汽(qi)入(ru)口對(dui)應的套管總長度不(bu)宜超過(guo)30m，超過(guo)時應另設蒸汽(qi)入(ru)口。每(mei)(mei)個閥(fa)或每(mei)(mei)根跨越管的壓力降可按3m直管考(kao)慮。

   當工藝管道(dao)需(xu)設全夾(jia)套(tao)時(shi)，每段套(tao)管長度(du)不宜超過6m或12m（可根據項目具體要求確定(ding)）。有拆卸要求時(shi)，每隔6m或12m宜設一對法蘭。

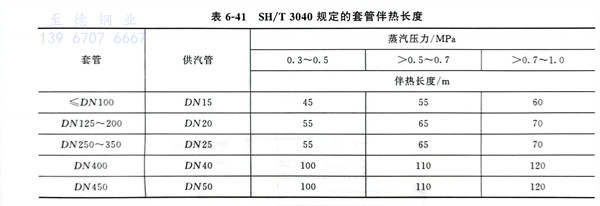

   SH/T 3040也對加套(tao)管(guan)蒸汽入口至凝結水排出口的距離（即套(tao)管(guan)伴熱(re)(re)長(chang)度）進行(xing)了規定（表6-41），需要根據(ju)工(gong)程項目實際(ji)情(qing)況選擇使用(yong)不同標準(zhun)規范提供的套(tao)管(guan)伴熱(re)(re)長(chang)度。

  ③. 在(zai)寒(han)冷地區(qu)，蒸汽夾套(tao)管(guan)每(mei)6m或(huo)12m長(chang)的(de)(de)套(tao)管(guan)需要設(she)一個疏水閥。在(zai)非(fei)寒(han)冷地區(qu)，允許(xu)每(mei)30m長(chang)設(she)一個疏水閥。疏水閥的(de)(de)位置必須(xu)低(di)于夾套(tao)冷凝(ning)水出(chu)(chu)口。同時(shi)，與(yu)之(zhi)相(xiang)連的(de)(de)冷凝(ning)水排出(chu)(chu)管(guan)也不得有高(gao)于冷凝(ning)水出(chu)(chu)口的(de)(de)高(gao)點。

  ④. 夾(jia)套管管段(duan)之間的跨越管最小直徑(jing)為(wei)DN15。其位(wei)置(zhi)應利于自流排液(ye)。

  ⑤. 蒸(zheng)汽壓力、PN≥0.7 MPa時，應(ying)在套(tao)管內蒸(zheng)汽引入(ru)口處設防沖(chong)板(ban)（圖(tu)6-237、表6-42）。

2. 確定夾(jia)套加熱(re)管的結構(gou)

  夾(jia)套管(guan)(guan)組(zu)裝及其配件(jian)選用應(ying)根(gen)據(ju)套管(guan)(guan)與內管(guan)(guan)的介質性質、設計(ji)溫度和(he)設計(ji)壓力等條件(jian)確(que)定(ding)。除非另(ling)有規定(ding)，夾(jia)套加熱管(guan)(guan)的組(zu)合尺寸可參(can)見(jian)表6-43。

3. 內管與套管連接形(xing)式

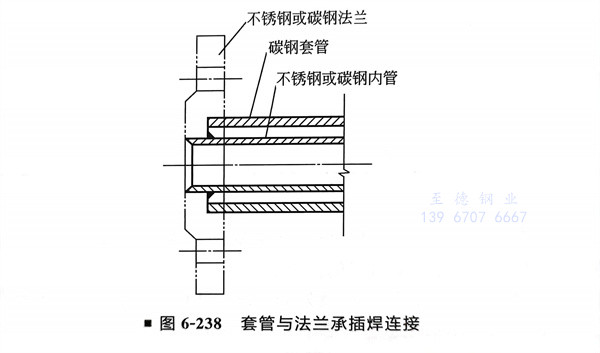

 a. 全(quan)夾套的法蘭連接形式（圖6-238～圖6-242）

 b. 半夾套及(ji)簡(jian)易(yi)夾套的法蘭連(lian)接形式

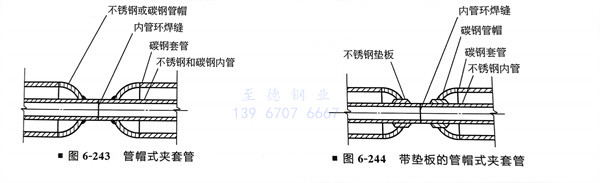

   ①. 管(guan)(guan)帽式夾套管(guan)(guan)：如(ru)圖6-243、圖6-244所(suo)示(shi)。

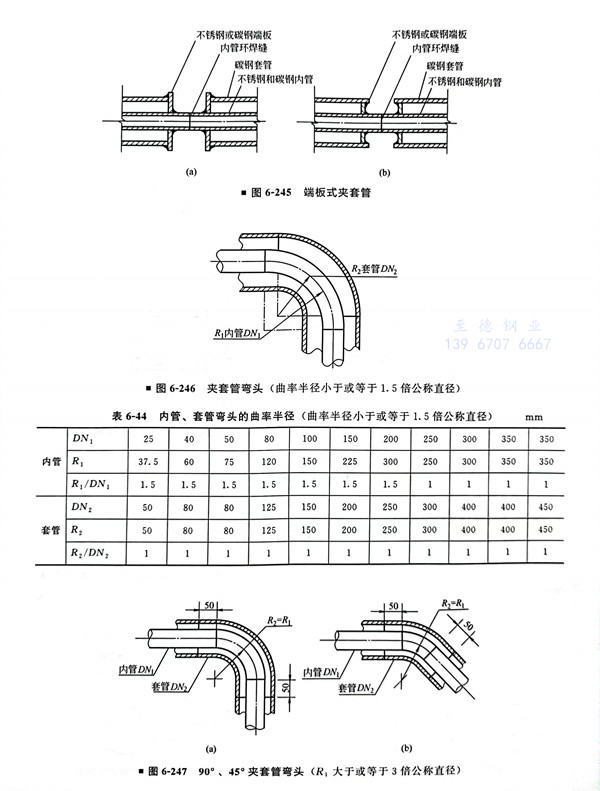

   ②. 端板式夾套管：如圖6-245所示。

4. 夾套管(guan)管(guan)件(jian)結(jie)構形式

  ①. 內管彎(wan)(wan)頭的曲(qu)率半(ban)(ban)徑(jing)小于(yu)或(huo)等于(yu)1.5倍公稱直徑(jing)時，可采用(yong)標準(zhun)彎(wan)(wan)頭（圖6-246）。內管、套管彎(wan)(wan)頭的曲(qu)率半(ban)(ban)徑(jing)R1、R2宜按表(biao)6-44確定(ding)。

     內管(guan)彎(wan)頭的曲(qu)(qu)率半徑R1大于(yu)或等于(yu)3倍公稱直徑時(shi)，套管(guan)彎(wan)頭采用剖切型，套管(guan)彎(wan)頭的曲(qu)(qu)率半徑與內管(guan)彎(wan)頭的曲(qu)(qu)率半徑相等(R2=R1)時(shi)，如圖6-247所示。內管(guan)、套管(guan)彎(wan)頭的曲(qu)(qu)率半徑見表6-45。

  ②. 夾套管(guan)的三通應采用剖(pou)切型，有橫切和(he)縱切兩種形式（圖(tu)6-248）。應根據實際安裝情況(kuang)選用。

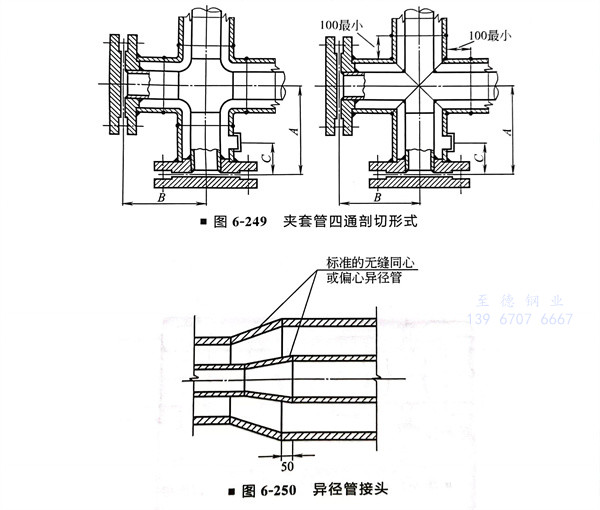

  ③. 夾套管的(de)四通(tong)管：當(dang)管道(dao)夾套內的(de)工藝物料在常(chang)溫(wen)下固化，或維修時(shi)需要(yao)機械清除(chu)的(de)才采(cai)用四通(tong)來代(dai)替彎(wan)頭，其結構形(xing)式如圖6-249所示，各尺寸(cun)參(can)見(jian)表6-46。

  ④. 夾套管(guan)的異徑管(guan)：內管(guan)的異徑管(guan)與(yu)套管(guan)的異徑管(guan)的大口(kou)端(duan)端(duan)部應(ying)錯開距離，宜(yi)為50mm，其結構形式(shi)如圖6-250所示(shi)。

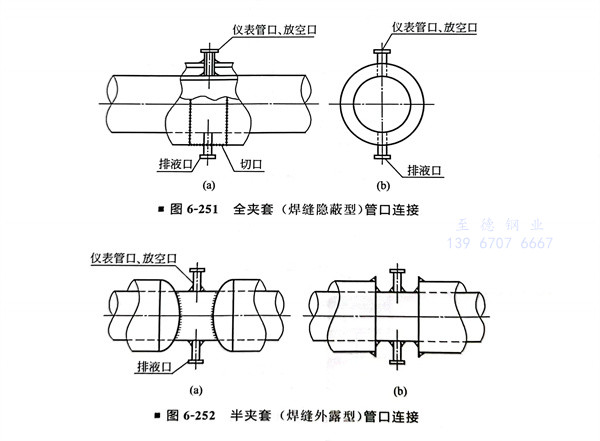

  ⑤. 夾(jia)套管(guan)內管(guan)的(de)儀表管(guan)口、管(guan)頂放(fang)空口及管(guan)底排液(ye)口的(de)結構形(xing)式如圖6-251、圖6-252所示。
