一(yi)、靜電接(jie)地(di)的概念

  靜電(dian)是(shi)指工業靜電(dian)，即生(sheng)產、儲運(yun)過程中(zhong)在物(wu)料、裝置、人(ren)體、器材和構筑物(wu)上產生(sheng)和積累起來的靜電(dian)，雷電(dian)不屬于工業靜電(dian)范疇。

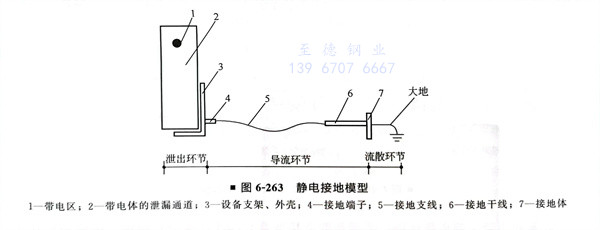

  靜(jing)電接地系統可用一個(ge)簡單的模型來說明，如圖6-263所示。

二、管廊的靜電接(jie)地

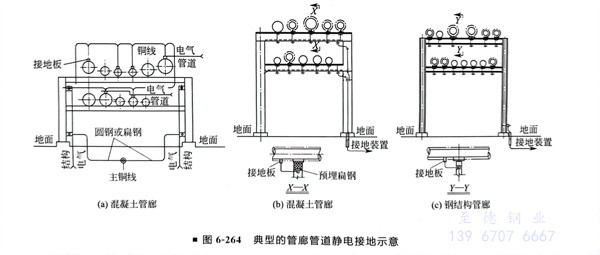

  ①. 管廊上(shang)(shang)的(de)(de)管道(dao)靜(jing)電接(jie)(jie)(jie)(jie)地(di)是通過接(jie)(jie)(jie)(jie)在管道(dao)上(shang)(shang)的(de)(de)接(jie)(jie)(jie)(jie)地(di)銅線(xian)接(jie)(jie)(jie)(jie)至管廊柱或梁上(shang)(shang)的(de)(de)接(jie)(jie)(jie)(jie)地(di)端子，再接(jie)(jie)(jie)(jie)至接(jie)(jie)(jie)(jie)地(di)干線(xian)來完(wan)成的(de)(de)，為(wei)達(da)到迅速導走靜(jing)電的(de)(de)目(mu)的(de)(de)，管廊上(shang)(shang)凡需靜(jing)電接(jie)(jie)(jie)(jie)地(di)的(de)(de)管子都(dou)應直接(jie)(jie)(jie)(jie)在管子上(shang)(shang)焊接(jie)(jie)(jie)(jie)線(xian)板（圖6-264）。

  ②. 管廊上管道靜(jing)電(dian)接(jie)(jie)地(di)(di)點，必(bi)須與靜(jing)電(dian)接(jie)(jie)地(di)(di)總線（或接(jie)(jie)地(di)(di)極）相(xiang)連(lian)，因此相(xiang)應(ying)在此位置上的柱或梁要(yao)設接(jie)(jie)地(di)(di)端子，需靜(jing)電(dian)接(jie)(jie)地(di)(di)的管道要(yao)加焊接(jie)(jie)地(di)(di)板。

三、工藝裝(zhuang)置內的靜電(dian)接(jie)地(di)

 ①. 工藝裝置內管道的靜(jing)電接(jie)地(di)主要通過(guo)設(she)(she)備的靜(jing)電接(jie)地(di)來實現，設(she)(she)備的靜(jing)電接(jie)地(di)板(ban)由設(she)(she)備專(zhuan)業設(she)(she)計。管道專(zhuan)業在(zai)管口方位圖上表示(shi)，并向(xiang)電氣(qi)專(zhuan)業提供設(she)(she)備布置圖。

 ②. 廠內管線進入工藝裝(zhuang)置或建(jian)筑物按(an)防雷設計要(yao)求(qiu)均有接(jie)地(di)，已滿(man)足靜(jing)電接(jie)地(di)要(yao)求(qiu)。

   a. 廠內管線帶(dai)的(de)(de)靜電(dian)接(jie)地(di)(di)一(yi)(yi)般要單獨設(she)計(ji)，要引(yin)起重視以免漏項。管線接(jie)地(di)(di)點大致在三(san)個地(di)(di)方要注意：接(jie)入泵過濾器(qi)、緩(huan)沖(chong)器(qi)等設(she)備(bei)處是(shi)靜電(dian)量(liang)的(de)(de)變(bian)化所(suo)在，也(ye)是(shi)接(jie)地(di)(di)方便處；管線的(de)(de)分(fen)岔處一(yi)(yi)般考慮為接(jie)地(di)(di)點；平行的(de)(de)管線直管段一(yi)(yi)般80～100m的(de)(de)間隔(ge)處支架(jia)上(shang)設(she)有管線支座，也(ye)是(shi)方便的(de)(de)接(jie)地(di)(di)點。

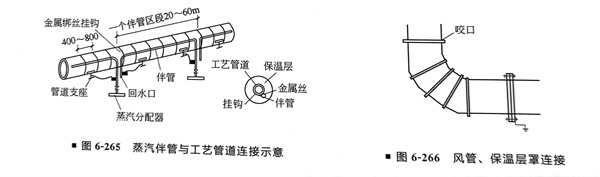

   b. 當(dang)有蒸汽伴管時，與其(qi)工藝管道的(de)連(lian)接可參(can)見圖(tu)6-265。

   c. 常規的做法參見圖6-266。

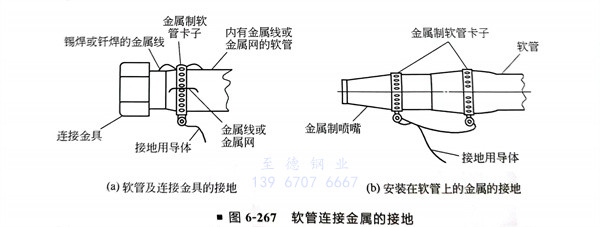

   d. 強調非(fei)導(dao)體管段上(shang)的金(jin)(jin)屬件必須(xu)接(jie)(jie)地(di)，尤其(qi)中間的金(jin)(jin)屬接(jie)(jie)頭不要遺忘(wang)，以防造成(cheng)靜電積聚。對(dui)軟管上(shang)金(jin)(jin)屬的接(jie)(jie)地(di)參見圖(tu)6-267。

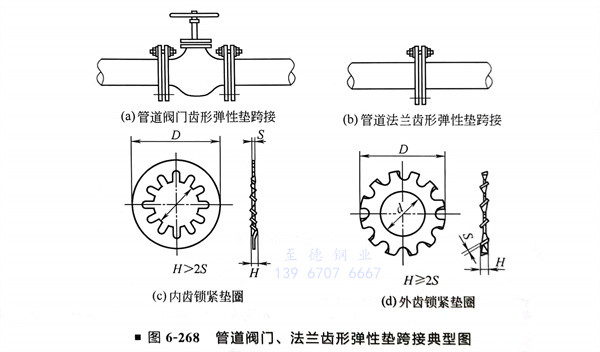

 ③. 管(guan)道通過(guo)法蘭(lan)(lan)連(lian)接、焊接和螺紋(wen)連(lian)接等方式與設(she)備相連(lian)，對于法蘭(lan)(lan)連(lian)接，一般情(qing)況(kuang)下是法蘭(lan)(lan)通過(guo)螺栓(shuan)(shuan)、螺母的(de)連(lian)接可將靜(jing)電(dian)導(dao)走，并不需要另外進(jin)行法蘭(lan)(lan)跨接線設(she)計。在(zai)螺栓(shuan)(shuan)連(lian)接處，如果導(dao)電(dian)效果不良時，可在(zai)法蘭(lan)(lan)螺栓(shuan)(shuan)上(shang)增設(she)金屬齒(chi)形(xing)墊的(de)方法加以(yi)解決（圖6-268）。

 ④. 當工藝物料有特殊要求或法(fa)(fa)蘭(lan)連接的管(guan)道系統為(wei)絕緣狀態，法(fa)(fa)蘭(lan)的跨(kua)(kua)接線就要進行(xing)設(she)(she)計，以確保靜電能迅(xun)速通(tong)過法(fa)(fa)蘭(lan)跨(kua)(kua)接線傳導至設(she)(she)備接地(di)板導走(zou)。對于(yu)管(guan)道與設(she)(she)備管(guan)口(kou)相(xiang)連處的法(fa)(fa)蘭(lan)跨(kua)(kua)接，由于(yu)其管(guan)口(kou)一般(ban)沒(mei)有接地(di)板，管(guan)口(kou)端(duan)跨(kua)(kua)接線纏(chan)在螺栓上用(yong)螺母(mu)壓緊(jin)，必要時加(jia)用(yong)金屬齒(chi)形墊。

 ⑤. 有的(de)工程公(gong)司，管道法蘭跨(kua)接線(xian)(xian)設(she)計(ji)(ji)管道專業僅出設(she)計(ji)(ji)說明，發標準(zhun)圖和(he)統計(ji)(ji)接地板(ban)和(he)跨(kua)接線(xian)(xian)材料。

四(si)、法蘭(lan)跨接(jie)線設計

法蘭跨(kua)接(jie)線連接(jie)方式很多，本節只推薦其(qi)中兩種(zhong)常規跨(kua)接(jie)方式和一(yi)種(zhong)特殊(shu)跨(kua)接(jie)方式。

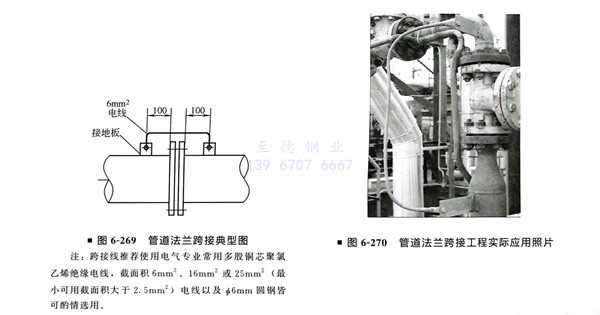

①. 法蘭跨接方式如圖6-269、圖6-270所示。

  注：跨接線推薦使用(yong)電氣(qi)專業常用(yong)多股銅芯聚氯(lv)乙(yi)烯絕緣電線，截面(mian)積6m㎡16m㎡或25m㎡（最小可(ke)用(yong)截面(mian)積大于(yu)2.5m㎡）電線以及Φ6mm圓鋼皆(jie)可(ke)酌情選用(yong)。

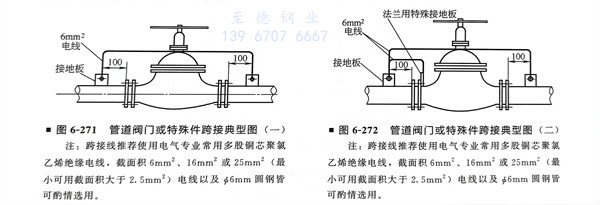

 ②. 閥門或特殊件(jian)跨接如圖6-271所示。

 ③. 當業主(zhu)有特(te)殊要求時或工藝特(te)別(bie)強調(diao)的(de)狀況下(xia)，可以(yi)考慮另一(yi)種跨接(jie)(jie)方(fang)式，即特(te)殊物料的(de)閥(fa)門或特(te)殊件(jian)跨接(jie)(jie)，如圖6-272所(suo)示(shi)。

    注：跨接線推薦使用電氣專業常用多股銅芯聚氯乙烯絕緣電線，截面積m㎡16m㎡或25m²（最m㎡)電線以及46mm圓鋼皆小可用截面積大于2.5mm可酌情選用。

    注(zhu)：跨接線(xian)推(tui)薦使用電氣專業常用多(duo)股銅芯聚氯乙烯絕緣(yuan)電線(xian)，截面(mian)積(ji)6m16m㎡或25m㎡（最(zui)小可(ke)用截面(mian)積(ji)大于2.5m㎡）電線(xian)以及6mm 圓鋼皆可(ke)酌情選(xuan)用。
