磁(ci)(ci)化(hua)是進行漏磁(ci)(ci)檢測的(de)第一(yi)(yi)步。在不銹鋼(gang)(gang)管漏磁(ci)(ci)檢測中一(yi)(yi)般采用直流磁(ci)(ci)化(hua)，磁(ci)(ci)化(hua)場的(de)方向和強度不隨時間變化(hua)。鋼(gang)(gang)管被磁(ci)(ci)化(hua)后，久久99國產精品久久99果凍傳媒:不銹鋼管中阻隔磁(ci)力線的(de)(de)缺(que)陷(xian)將(jiang)產生漏(lou)磁(ci)場(chang)。漏(lou)磁(ci)場(chang)的(de)(de)大小與(yu)鋼管的(de)(de)磁(ci)化(hua)狀態呈(cheng)非線性相(xiang)關，同(tong)時與(yu)缺(que)陷(xian)的(de)(de)形態對(dui)應。磁(ci)化(hua)狀態主(zhu)要指磁(ci)化(hua)場(chang)的(de)(de)方向與(yu)強(qiang)度等。由于(yu)磁(ci)場(chang)的(de)(de)矢量特性，在不(bu)銹(xiu)鋼(gang)(gang)管(guan)的磁化(hua)方(fang)法和磁化(hua)器的設計中，特別需(xu)要(yao)關注的是磁化(hua)場(chang)的相對方(fang)向(xiang)，包括磁化(hua)場(chang)與(yu)鋼(gang)(gang)管(guan)軸(zhou)線的夾角、磁化(hua)場(chang)與(yu)鋼(gang)(gang)管(guan)表(biao)面法向(xiang)的夾角、磁化(hua)場(chang)與(yu)裂紋(wen)走向(xiang)的夾角等(deng)。此外，不銹(xiu)鋼管(guan)經漏磁檢(jian)測后需要進行(xing)退磁處理，消除剩磁對后續加工、運輸和使用的影響。

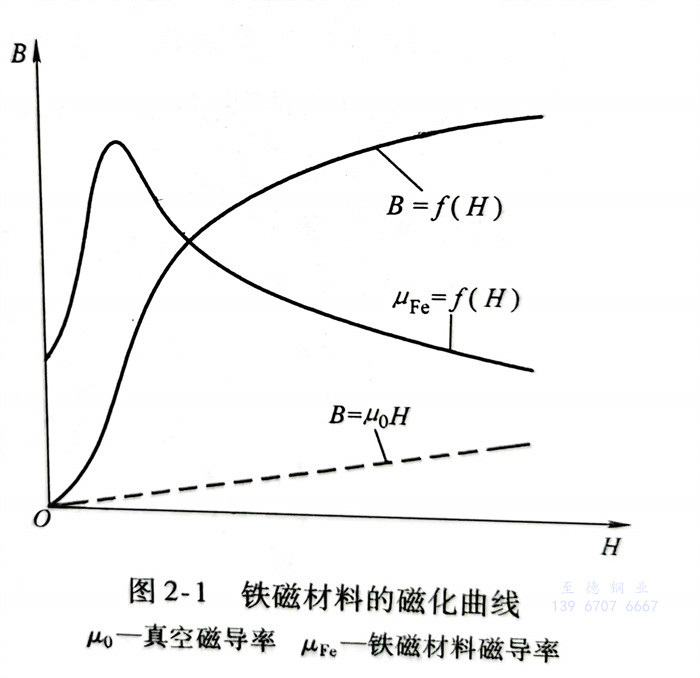

  如圖2-1所示(shi)，將(jiang)一(yi)個對外界(jie)完全沒有磁(ci)性的鋼鐵試(shi)件放在磁(ci)場(chang)中，它(ta)將(jiang)受到磁(ci)化(hua)(hua)。如果磁(ci)場(chang)強(qiang)度H從0開始逐漸增加，則(ze)試(shi)件中的磁(ci)感應強(qiang)度B也(ye)將(jiang)逐漸增加至(zhi)飽和。這種反映磁(ci)材料磁(ci)感應強(qiang)度B與磁(ci)場(chang)強(qiang)度H變化(hua)(hua)規律的曲線B＝f（H），稱為(wei)材料的磁(ci)化(hua)(hua)曲線。

  從圖2-1中(zhong)(zhong)可以看出，當(dang)把鐵(tie)磁(ci)(ci)(ci)(ci)材(cai)(cai)料(liao)(liao)置(zhi)于外加(jia)磁(ci)(ci)(ci)(ci)場中(zhong)(zhong)時(shi)(shi)(shi)(shi)，其(qi)磁(ci)(ci)(ci)(ci)感應(ying)強度B將明顯地增(zeng)大(da)(da)(da)(da)(da)，產生(sheng)(sheng)比原(yuan)來磁(ci)(ci)(ci)(ci)化(hua)場大(da)(da)(da)(da)(da)得(de)多（10～105倍(bei)）的(de)磁(ci)(ci)(ci)(ci)場。B與H之間存在(zai)著非線性關系。當(dang)H逐漸增(zeng)大(da)(da)(da)(da)(da)時(shi)(shi)(shi)(shi)，B也增(zeng)加(jia)，但(dan)上升(sheng)緩慢，說明此(ci)時(shi)(shi)(shi)(shi)磁(ci)(ci)(ci)(ci)疇(chou)剛開始中(zhong)(zhong)擴張，磁(ci)(ci)(ci)(ci)化(hua)緩慢，磁(ci)(ci)(ci)(ci)化(hua)很不充分。當(dang)H繼續增(zeng)大(da)(da)(da)(da)(da)時(shi)(shi)(shi)(shi)，B急(ji)驟增(zeng)加(jia)，幾(ji)乎呈直線上升(sheng)，此(ci)時(shi)(shi)(shi)(shi)磁(ci)(ci)(ci)(ci)疇(chou)疇(chou)壁(bi)位(wei)移加(jia)速，B值上升(sheng)很快，材(cai)(cai)料(liao)(liao)得(de)到(dao)急(ji)劇磁(ci)(ci)(ci)(ci)化(hua)。在(zai)此(ci)階段，B值的(de)上升(sheng)不是平(ping)滑的(de)，而是階梯跳躍式的(de)，并產生(sheng)(sheng)稱(cheng)之為“巴克(ke)豪森效應(ying)”的(de)現象(xiang)。當(dang)H進(jin)一步增(zeng)大(da)(da)(da)(da)(da)時(shi)(shi)(shi)(shi)，B的(de)增(zeng)加(jia)又變得(de)緩慢，產生(sheng)(sheng)了一個轉折，這時(shi)(shi)(shi)(shi)磁(ci)(ci)(ci)(ci)疇(chou)疇(chou)壁(bi)擴張已近(jin)尾(wei)聲，代之以磁(ci)(ci)(ci)(ci)疇(chou)磁(ci)(ci)(ci)(ci)矩的(de)轉動為主。之后，H值即使再增(zeng)加(jia)，B卻幾(ji)乎不再增(zeng)加(jia)，此(ci)時(shi)(shi)(shi)(shi)磁(ci)(ci)(ci)(ci)疇(chou)平(ping)行排列的(de)過程(cheng)已基本結束(shu)，鐵(tie)磁(ci)(ci)(ci)(ci)質的(de)磁(ci)(ci)(ci)(ci)化(hua)過程(cheng)基本結束(shu)，材(cai)(cai)料(liao)(liao)磁(ci)(ci)(ci)(ci)化(hua)已經達到(dao)飽和(he)。因此(ci)，鐵(tie)磁(ci)(ci)(ci)(ci)材(cai)(cai)料(liao)(liao)的(de)磁(ci)(ci)(ci)(ci)化(hua)曲線是非線性的(de)。

  從(cong)圖2-1中(zhong)還可以看(kan)出，對于真(zhen)空中(zhong)的(de)磁感應強度(du)，因磁導率為定值(zhi)，真(zhen)空0r的(de)磁化曲線(xian)為一斜(xie)率恒定的(de)直線(xian)。而(er)對于鐵磁材料磁化曲線(xian)的(de)斜(xie)率，在不(bu)同的(de)磁化階段是變(bian)化的(de)。當H開始增加(jia)時(shi)，超初HFe值(zhi)增加(jia)，但到最大值(zhi)后就下(xia)降(jiang)。下(xia)降(jiang)到一定程(cheng)度(du)時(shi)，μFe值(zhi)變(bian)化趨緩(huan)。

  不銹(xiu)鋼管作為一種典型的鐵磁性材料，進行漏磁檢測的前提是對鋼管進行有效的磁化。根據圖2-1可知，當外激勵磁場強度太小時，鋼管磁感應強度太低，則缺陷不能激發出足夠強度的漏磁場；隨著激勵磁場強度的不斷增加，磁感應強度急劇增加，缺陷漏磁場強度不斷增加；當鋼管被磁化至飽和狀態時，缺陷漏磁場強度將基本保持不變。此時，如果繼續不斷增加外激勵磁場的強度，由于會形成背景磁場的壓縮效應，缺陷漏磁場強度將出現減小的情況，而此時噪聲則不斷增加，從而造成缺陷信噪比降低。因此，將鋼管磁化至飽和狀態是獲得高靈敏度和高信噪比的最佳檢測條件，過弱或過強的外激勵磁場都會影響檢測效果。

  此外，對不銹鋼管進行局部磁化時，存在有效均勻磁化區域。有效均勻磁化區域的含義是指被檢測區域的鋼管必須磁化均勻，也即相同形態的缺陷在該區域內的任何位置都產生相同的漏磁場強度。因此，在設計磁化器時，需要同時滿足對鋼管進行飽和磁化與均勻磁化的要求。
