①. 收(shou)(shou)集(ji)(ji)站接(jie)管(guan)數：DN40冷(leng)凝水收(shou)(shou)集(ji)(ji)站（或(huo)(huo)DN50熱水或(huo)(huo)導熱油(you)收(shou)(shou)集(ji)(ji)站）每站設DN15（或(huo)(huo)DN20）接(jie)管(guan)口(kou)不少(shao)于(yu)6個；DN50冷(leng)凝水收(shou)(shou)集(ji)(ji)站（或(huo)(huo)DN80熱水或(huo)(huo)導熱油(you)收(shou)(shou)集(ji)(ji)站）每站設DN15（或(huo)(huo)DN20）接(jie)管(guan)口(kou)不少(shao)于(yu)10個。每個收(shou)(shou)集(ji)(ji)站留1～2個備用(yong)(yong)口(kou)，備用(yong)(yong)口(kou)應(ying)配置閥門并用(yong)(yong)螺(luo)紋管(guan)帽或(huo)(huo)法(fa)蘭蓋封閉。
②. 根據(ju)管(guan)道(dao)布置(zhi)設計需(xu)要，收集站(zhan)可(ke)以采用臥(wo)式（水(shui)平(ping)）或立式布置(zhi)。
③. 冷凝水收集站的各伴管接管口應帶有各自的蒸汽疏水閥及切斷閥。
④. 一(yi)般在3m半徑范(fan)圍內至少(shao)有3根冷(leng)凝(ning)(ning)液管或回水管組時，應提供(gong)冷(leng)凝(ning)(ning)液站或熱水回水站。
⑤. 蒸(zheng)汽(qi)冷凝(ning)水(shui)回(hui)流管(guan)應(ying)從總管(guan)的頂(ding)部引入(ru)；冷凝(ning)水(shui)總管(guan)高于收集站時，如(ru)果確認冷凝(ning)水(shui)回(hui)流管(guan)可能(neng)有閃蒸(zheng)蒸(zheng)汽(qi)時，則收集管(guan)上應(ying)加止(zhi)回(hui)閥。
⑥. 蒸汽分配管與凝結水集合管的斷面積不能小于，伴(ban)熱管斷面積之(zhi)和。
工程(cheng)應用：熱水、蒸(zheng)汽(qi)伴熱管典(dian)型圖(tu)

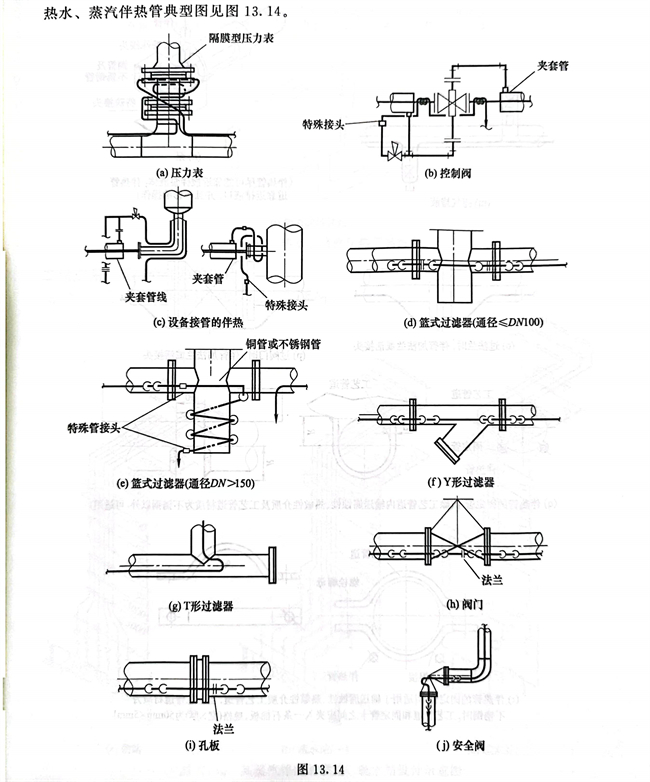

熱水(shui)、蒸汽(qi)伴熱管典型圖見圖13.14。
①. 根據工藝專業提供的伴熱(re)用蒸汽(qi)設計壓力，查出伴管(guan)可以伴熱(re)的最大長度(du)。
②. 根(gen)據(ju)(ju)裝(zhuang)置內需要(yao)伴熱的管(guan)道數量及(ji)距離，規劃出蒸(zheng)汽(qi)伴熱的供(gong)站及(ji)疏(shu)水站的位置及(ji)抽頭數量，并根(gen)據(ju)(ju)每個伴熱站位置的環境(jing)選擇是(shi)采用立(li)式站或臥式站。
③. 在3D模型內或管道平面圖上(shang)，設(she)計伴熱(re)連接總管及伴熱(re)供站(zhan)、疏水(shui)站(zhan)。
④. 在伴(ban)熱(re)(re)連接(jie)表中示意出每個(ge)伴(ban)熱(re)(re)站（疏水站）各(ge)抽(chou)頭編號所伴(ban)熱(re)(re)的(de)管(guan)線(xian)、標示出在平面(mian)圖上的(de)起伴(ban)和終伴(ban)的(de)位(wei)置等信(xin)息，表示出了(le)伴(ban)熱(re)(re)管(guan)線(xian)的(de)總長度、管(guan)接(jie)頭、活接(jie)頭的(de)材料數量。
⑤. 伴(ban)熱供站、疏水站的(de)位(wei)置(zhi)及編號可以在管(guan)道(dao)平面(mian)布置(zhi)圖上查到(dao)。伴(ban)熱有(you)關的(de)設計文件(jian)，主要包括(kuo)管(guan)道(dao)平面(mian)布置(zhi)圖（示意了伴(ban)熱站的(de)位(wei)置(zhi)）及伴(ban)熱連(lian)接表(biao)。
工程(cheng)應用：某伴熱站的設計錯誤

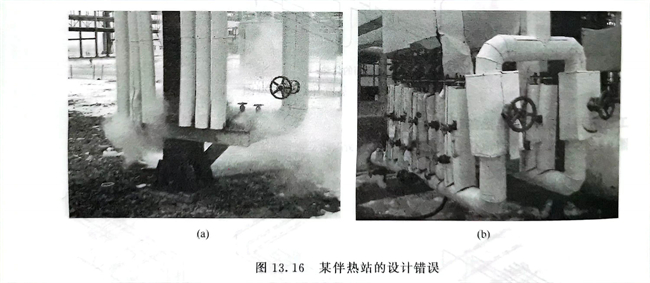

筆者在某裝置中(zhong)看(kan)到(dao)圖13.16所示的結(jie)構，該伴熱(re)站的設計有錯誤。
如圖13.16（a）所示，整個伴熱供(gong)站用大型鋼固定在(zai)了管廊支(zhi)柱上，應該是一(yi)端(duan)用固定支(zhi)架，一(yi)端(duan)用滑動支(zhi)架。伴管宜整體做隔(ge)熱成(cheng)集束布置(zhi)。
圖(tu)13.16（b）所示為用一根管連(lian)接(jie)了兩(liang)個疏水(shui)(shui)站(zhan)，每個疏水(shui)(shui)站(zhan)的抽頭數量偏多。疏水(shui)(shui)器應該做(zuo)隔(ge)熱。
工程應用：某伴中管線的設(she)計錯誤

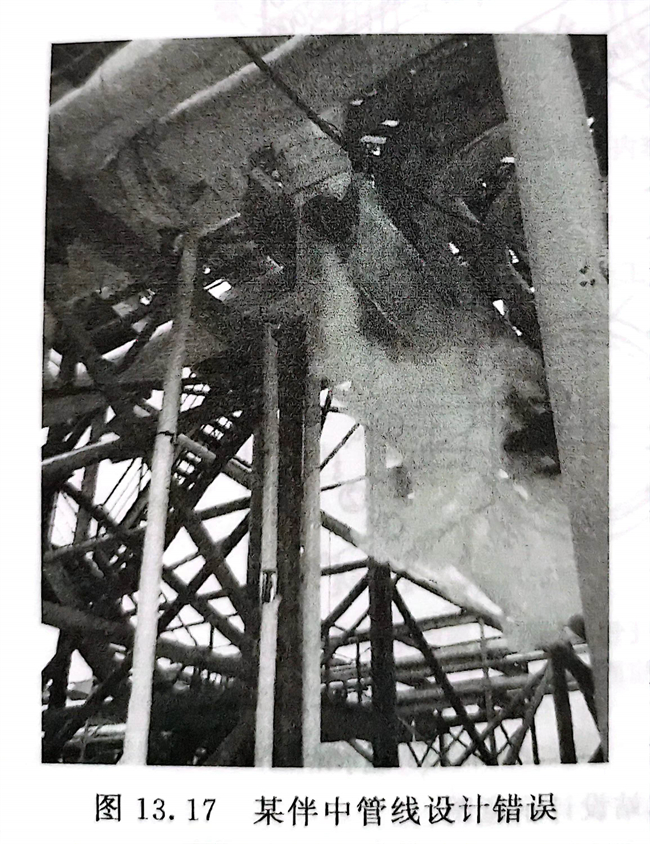

見圖13.17，某伴(ban)中(zhong)管線(xian)在隔熱(re)層內(nei)泄漏(lou)，究(jiu)其原因(yin)是因(yin)為伴(ban)中(zhong)管線(xian)在工藝管道上進行了固定(ding)(ding)，但沒有設計膨(peng)脹(zhang)(zhang)彎。配(pei)管設計文件內(nei)僅標(biao)示了伴(ban)中(zhong)管線(xian)的固定(ding)(ding)點，而沒有標(biao)示伴(ban)中(zhong)管線(xian)的膨(peng)脹(zhang)(zhang)彎。
工程應(ying)用(yong)：某伴熱站(zhan)管線限流的設計錯誤
筆者參加某工程評審時(shi)，發現設計(ji)(ji)人把所有的(de)熱水伴熱站(zhan)(zhan)供站(zhan)(zhan)的(de)抽(chou)頭位置都增加了限流孔板，這是設計(ji)(ji)錯誤(wu)。
只有在(zai)某最(zui)短伴(ban)管的(de)當量(liang)長度不宜小于最(zui)長伴(ban)管當量(liang)長度的(de)70％時，才需(xu)在(zai)伴(ban)熱供水(shui)／供汽管切斷閥下游安裝限流孔(kong)板或截(jie)止閥等(deng)措施，以(yi)保證所有來自(zi)同一站的(de)伴(ban)管有相(xiang)似的(de)壓(ya)降，以(yi)實現(xian)均勻流動(dong)。
