馬氏體不銹鋼同鐵素體不(bu)銹(xiu)鋼和奧氏(shi)體不銹鋼的特性不同，馬氏體不銹鋼管加熱到臨界點以上，將遵循鐵碳合金相圖轉變為奧氏體，然后快速冷卻后將從奧氏體轉變成馬氏體，從而提高其強度、硬度、耐蝕性和抗氧化性。而且因為鋼中鉻含量高，淬透性好，回火時可以在較大范圍內調整其強度和韌性，因此馬氏體(ti)不(bu)銹鋼可以作結構鋼用，也可以作工具鋼和模具鋼用。

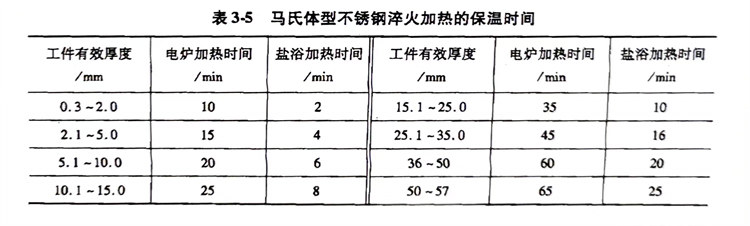

  馬(ma)氏(shi)體不銹(xiu)鋼(gang)管的(de)(de)淬(cui)(cui)火加(jia)熱溫(wen)(wen)(wen)度(du)(du)對淬(cui)(cui)火后鋼(gang)的(de)(de)硬度(du)(du)影響很大，一(yi)般來說隨加(jia)熱溫(wen)(wen)(wen)度(du)(du)的(de)(de)升高硬度(du)(du)增加(jia)。淬(cui)(cui)火時(shi)(shi)(shi)，淬(cui)(cui)火加(jia)熱溫(wen)(wen)(wen)度(du)(du)升到臨界點以(yi)上，使(shi)(shi)(shi)碳(tan)化(hua)物固(gu)溶到奧(ao)氏(shi)體中(zhong)。在升溫(wen)(wen)(wen)使(shi)(shi)(shi)碳(tan)化(hua)物固(gu)溶時(shi)(shi)(shi)，碳(tan)擴(kuo)散速度(du)(du)較慢，為得到均(jun)勻(yun)(yun)的(de)(de)奧(ao)氏(shi)體組(zu)織，加(jia)熱溫(wen)(wen)(wen)度(du)(du)一(yi)般要(yao)比臨界溫(wen)(wen)(wen)度(du)(du)高50℃以(yi)上，而且還必須有一(yi)定的(de)(de)保溫(wen)(wen)(wen)時(shi)(shi)(shi)間(jian)，以(yi)便(bian)使(shi)(shi)(shi)碳(tan)化(hua)物充分(fen)、均(jun)勻(yun)(yun)地溶解。馬(ma)氏(shi)體不銹(xiu)鋼(gang)淬(cui)(cui)火加(jia)熱保溫(wen)(wen)(wen)時(shi)(shi)(shi)間(jian)見表3-5。但是加(jia)熱保溫(wen)(wen)(wen)時(shi)(shi)(shi)間(jian)過(guo)(guo)長、加(jia)熱溫(wen)(wen)(wen)度(du)(du)過(guo)(guo)高，會使(shi)(shi)(shi)馬(ma)氏(shi)體組(zu)織不均(jun)勻(yun)(yun)，殘留奧(ao)氏(shi)體組(zu)織增多。殘留奧(ao)氏(shi)體在加(jia)工和使(shi)(shi)(shi)用時(shi)(shi)(shi)，會發生馬(ma)氏(shi)體相變(bian)，從而造成工件的(de)(de)尺(chi)寸發生變(bian)化(hua)。碳(tan)含量越高，殘留奧(ao)氏(shi)體量越多。

  馬(ma)氏體不銹(xiu)鋼管是熱(re)(re)裂紋敏感性鋼種，在(zai)低(di)溫時熱(re)(re)導(dao)率(lv)低(di)，快速(su)加(jia)熱(re)(re)易(yi)產生裂紋，因此在(zai)淬火加(jia)熱(re)(re)大斷面和碳含量(liang)高(gao)的材料時應(ying)(ying)該先預熱(re)(re)，預熱(re)(re)溫度為(wei)(wei)600～800℃，時間為(wei)(wei)1～3h，然后再快速(su)升(sheng)溫。因為(wei)(wei)高(gao)溫加(jia)熱(re)(re)時不銹(xiu)鋼熱(re)(re)導(dao)率(lv)變好，為(wei)(wei)減少高(gao)溫加(jia)熱(re)(re)氧化也應(ying)(ying)在(zai)預熱(re)(re)后迅速(su)升(sheng)溫。Cr13型不銹(xiu)鋼最(zui)好進行兩次預熱(re)(re)（第(di)一(yi)次為(wei)(wei)550～670℃，第(di)二次為(wei)(wei)750～800℃）。

  馬氏體不銹鋼(gang)管在(zai)高溫加(jia)熱(re)時(shi)，應注意防止表面脫碳(tan)，一般(ban)應在(zai)帶(dai)有(you)保(bao)護氣氛的電(dian)爐中(zhong)加(jia)熱(re)，有(you)條(tiao)件(jian)的情況下最好(hao)在(zai)真空電(dian)爐中(zhong)加(jia)熱(re)。淬火和回火后還(huan)要進(jin)行機械加(jia)工的工件(jian)允許在(zai)鹽浴(yu)爐中(zhong)加(jia)熱(re)。

  馬氏(shi)體不銹(xiu)鋼(gang)(gang)管在(zai)高(gao)(gao)溫(wen)(wen)奧氏(shi)體化(hua)溫(wen)(wen)度保溫(wen)(wen)和高(gao)(gao)溫(wen)(wen)淬(cui)火后，因鋼(gang)(gang)內存在(zai)內應力(li)大(da)和脆化(hua)等問題，應及時進行回火，以(yi)免產生(sheng)裂紋，并可(ke)獲(huo)得實用的綜(zong)合(he)性能。
