不銹鋼焊條施焊過程中焊條熔化至整根長度的2/3時，焊條尾部會發紅（甚至藥皮于裂）、飛濺增大、焊縫凸起、焊縫成形惡化、脫渣困難。產生上述現象的主要原因是由于奧氏(shi)體(ti)不(bu)銹鋼焊芯的電阻率大、導熱性差；不銹鋼焊接(jie)多數采用短弧焊接，所以熔滴過渡形以大熔滴短路過渡較多，而短路過渡期間焊接電流很大，焊芯電阻產生的熱量占電弧熱份很大，奧氏體導熱很慢，隨著焊接時間的增加奧氏體不(bu)銹鋼焊芯的電阻熱不斷上升，致使恨至整根焊條長約2/3時，焊條尾部便會發紅。又由于不銹鋼焊芯線脹系數較大（比H08A焊芯的線脹系數大50％），當焊條尾部發紅時，焊芯尺寸有較大的伸長和擴展，使藥皮承受極大的擴脹力（藥皮膨脹系數與焊芯膨脹系數不一致，且藥皮強度低于焊芯的強度）而導致藥皮開裂，使焊條工藝性急劇下降。
為了減少或避免不銹鋼焊(han)條的尾部發紅和藥皮開裂現象，可采取以下措施。
①. 改(gai)變焊(han)(han)芯(xin)材質，采用鉻(ge)不(bu)(bu)銹(xiu)鋼(gang)或低碳鋼(gang)焊(han)(han)芯(xin)。例如以H08A為焊(han)(han)芯(xin)，在藥皮中加人了鐵粉和高鉻(ge)、鎳的原材料，通過藥皮過渡(du)合金元素方式(shi)而獲(huo)得高熔敷效率的不(bu)(bu)銹(xiu)鋼(gang)焊(han)(han)條(tiao)（例如A102T不(bu)(bu)銹(xiu)鋼(gang)焊(han)(han)條(tiao)）。該焊(han)(han)條(tiao)施焊(han)(han)時電弧穩定，熔渣流動良好，脫渣容(rong)易且藥皮不(bu)(bu)發紅，無藥皮開裂現象。
②. 采用不銹(xiu)鋼焊(han)芯(xin)，通過(guo)改變藥皮(pi)成分(fen)來提(ti)高(gao)電(dian)弧(hu)電(dian)壓，熔滴(di)過(guo)渡(du)形(xing)(xing)式(shi)采用細滴(di)渣壁過(guo)渡(du)，由于(yu)細小的(de)(de)熔滴(di)只占焊(han)芯(xin)截面的(de)(de)較小部(bu)(bu)分(fen)，因而(er)使焊(han)芯(xin)的(de)(de)熔化加快，從(cong)而(er)減(jian)(jian)少電(dian)阻熱，以降(jiang)低焊(han)芯(xin)表(biao)面溫度，使藥皮(pi)的(de)(de)熔化速(su)度減(jian)(jian)慢，促使其(qi)形(xing)(xing)成深(shen)套(tao)筒(tong)。深(shen)套(tao)筒(tong)的(de)(de)形(xing)(xing)成提(ti)高(gao)了(le)電(dian)弧(hu)的(de)(de)名義(yi)電(dian)壓，在保持(chi)電(dian)弧(hu)功率一定的(de)(de)條(tiao)件下，即可(ke)減(jian)(jian)小焊(han)接電(dian)流，從(cong)而(er)避(bi)免(mian)了(le)焊(han)條(tiao)尾部(bu)(bu)發(fa)紅(hong)，并改善了(le)焊(han)接的(de)(de)綜合工藝(yi)性能(neng)。

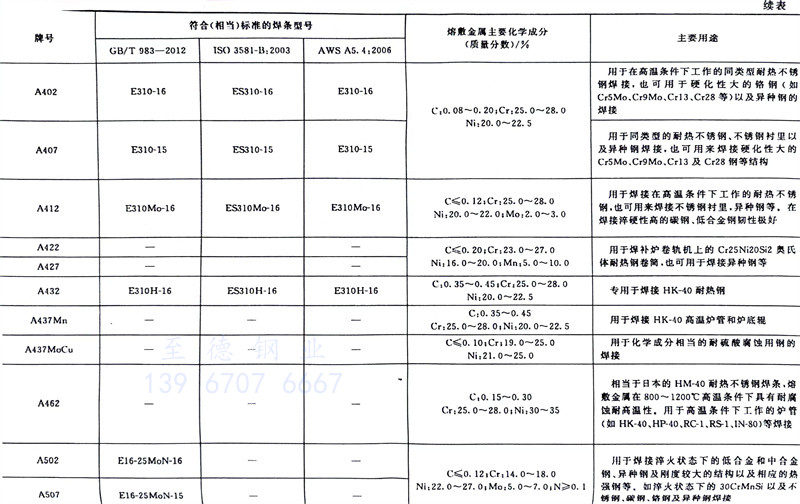

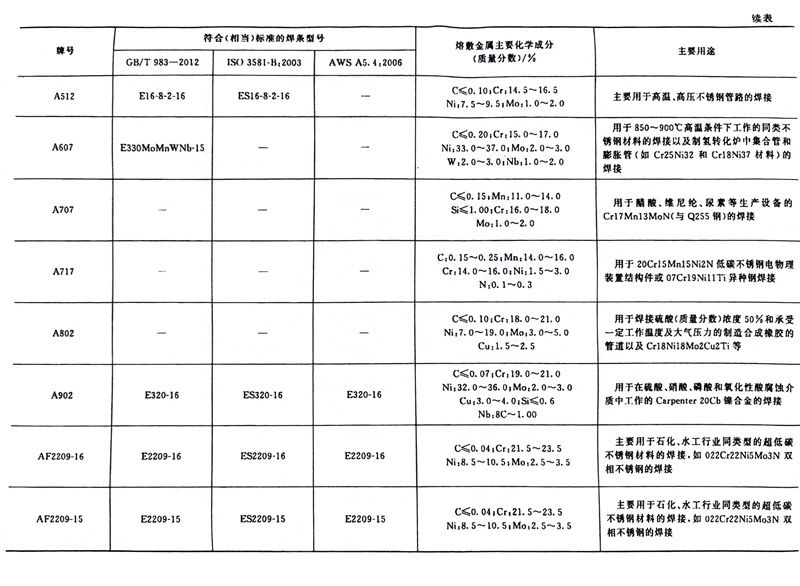

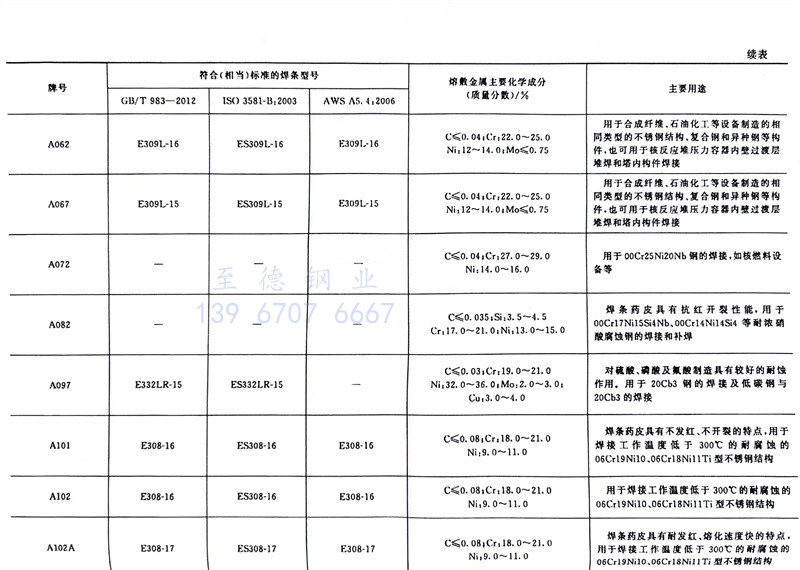

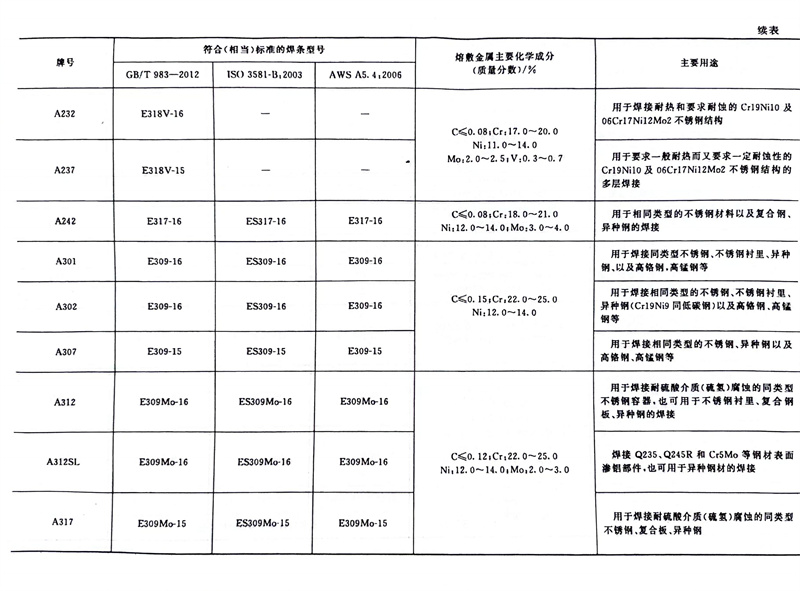

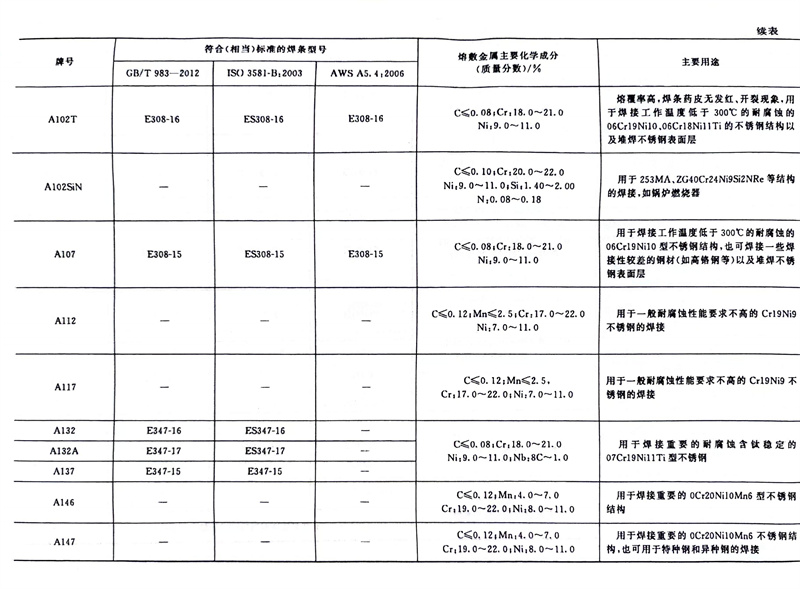

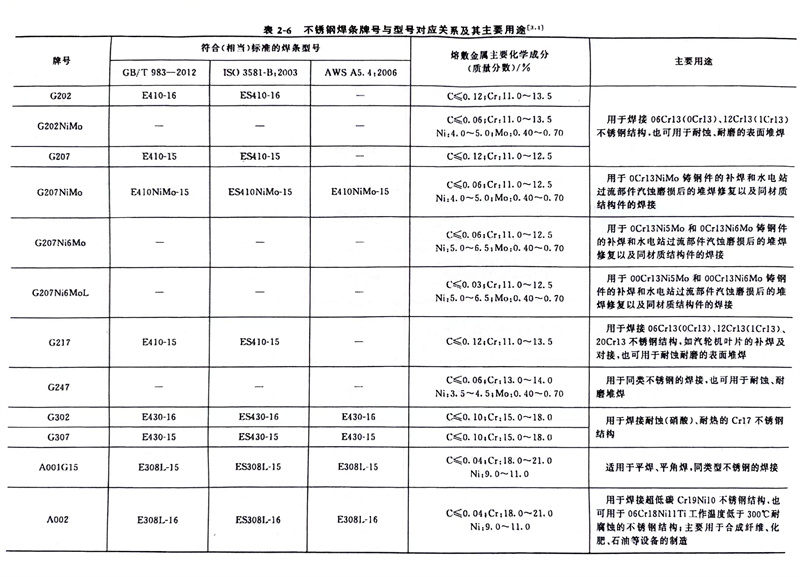

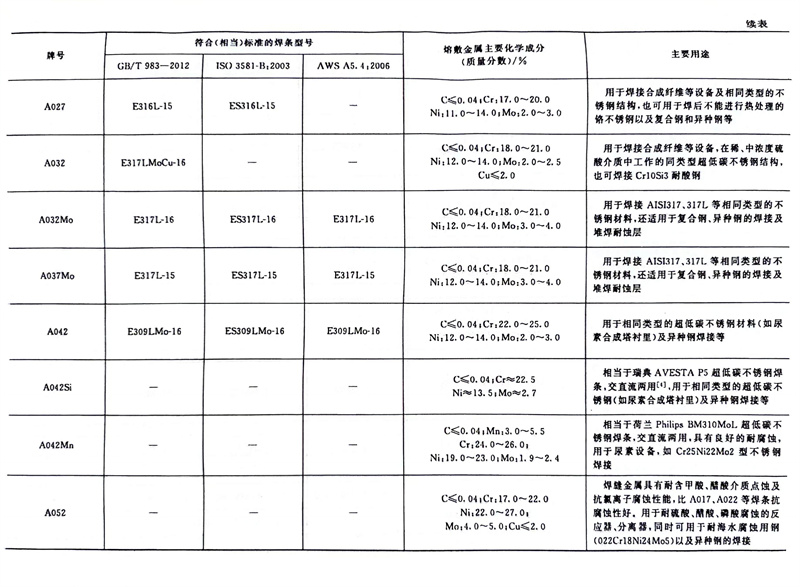

可防止焊(han)條發紅、藥皮開裂(lie)的焊(han)條包(bao)括 A042Si、A042Mn、A052、A101、A201A、102A和A102T等牌號，詳(xiang)見(jian)表(biao)2-6。

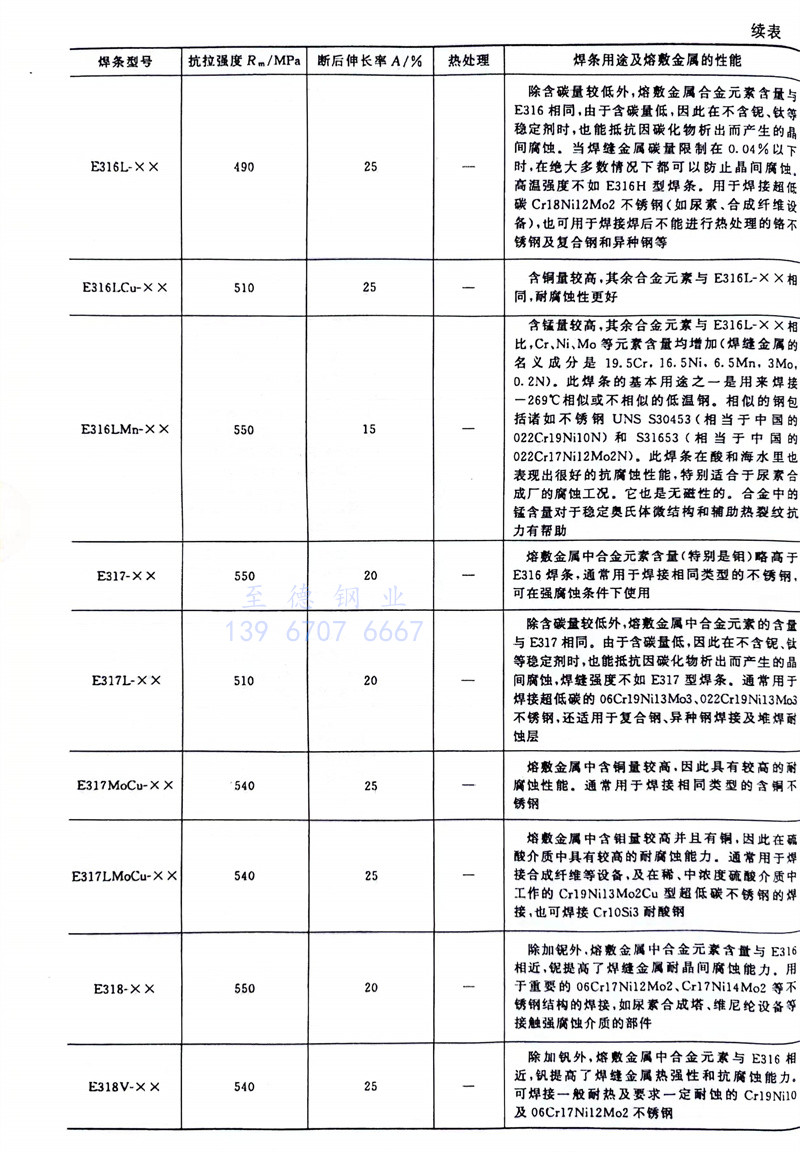

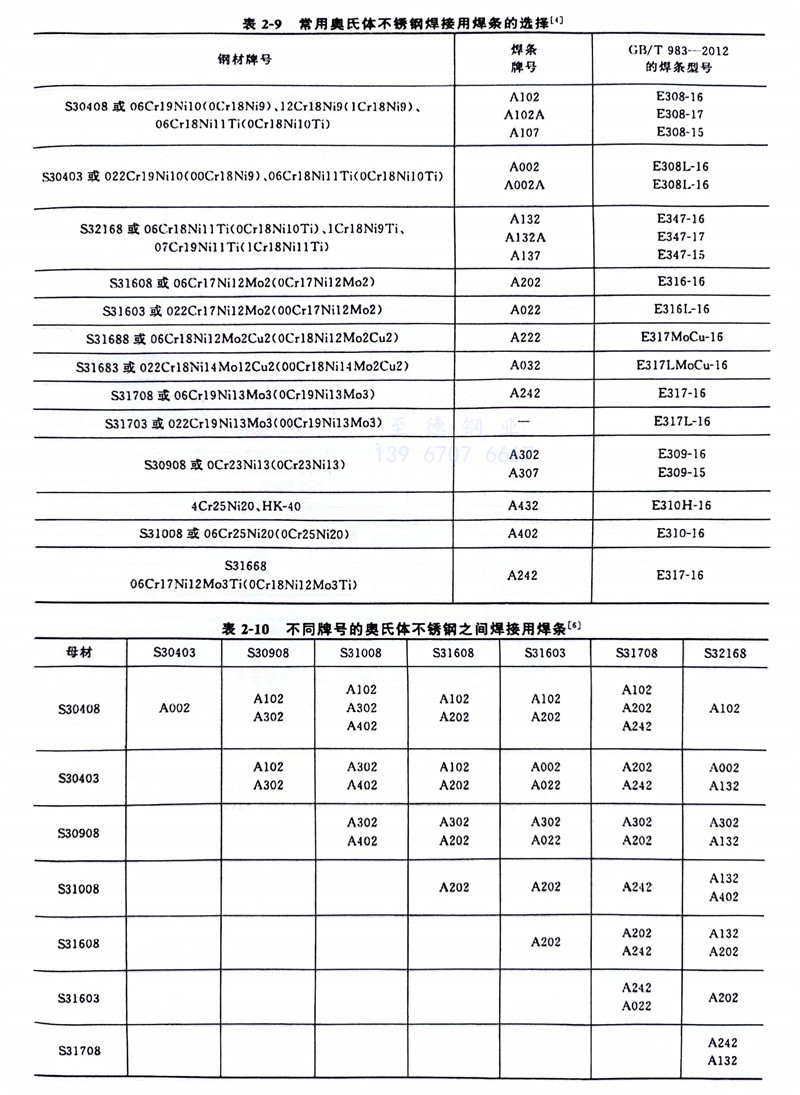

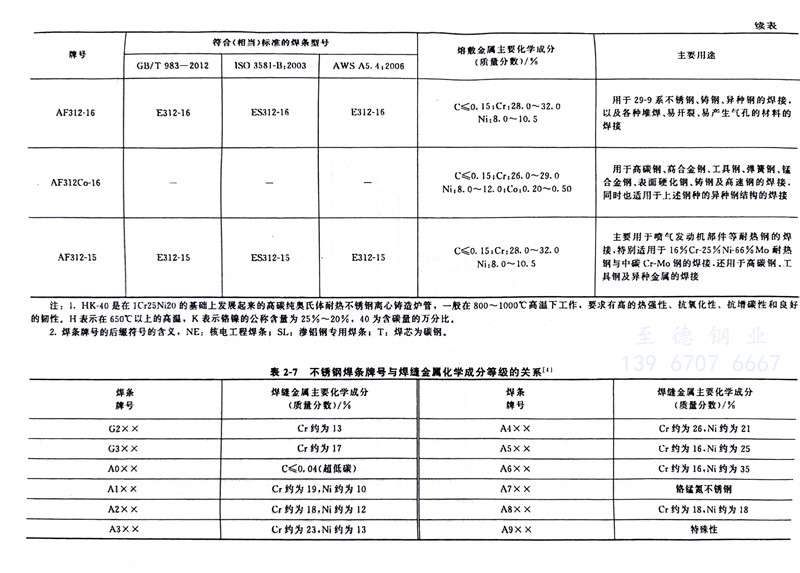

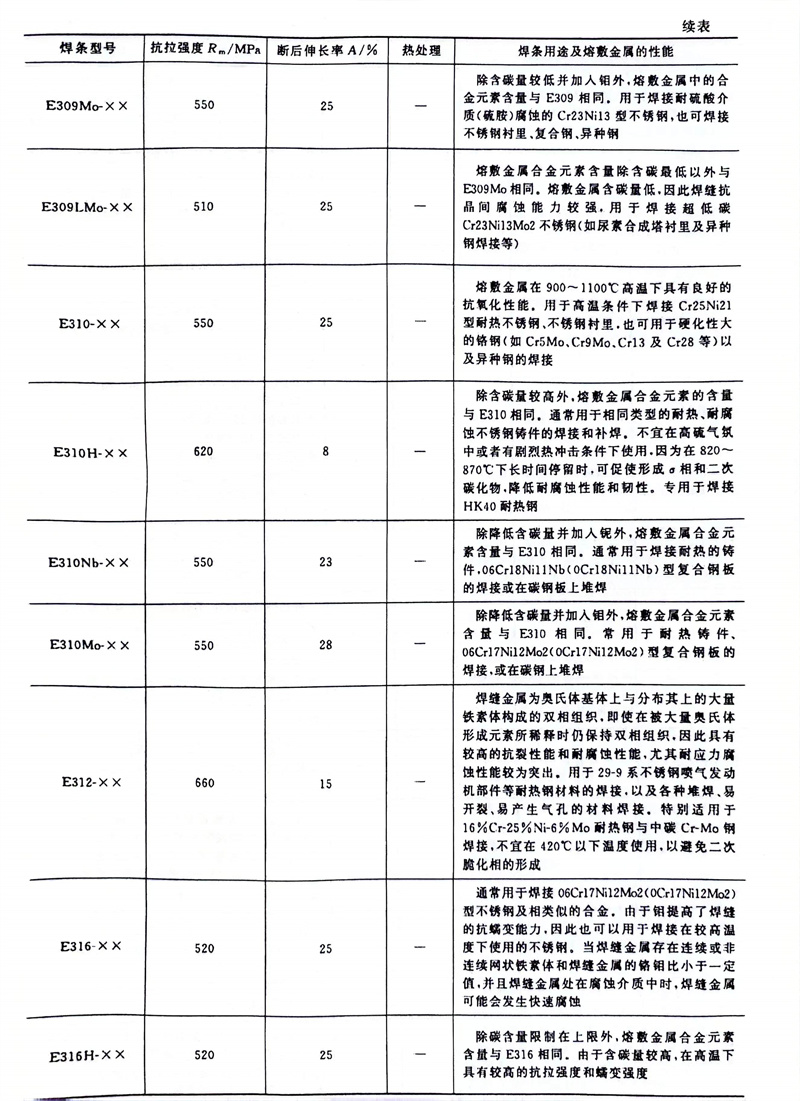

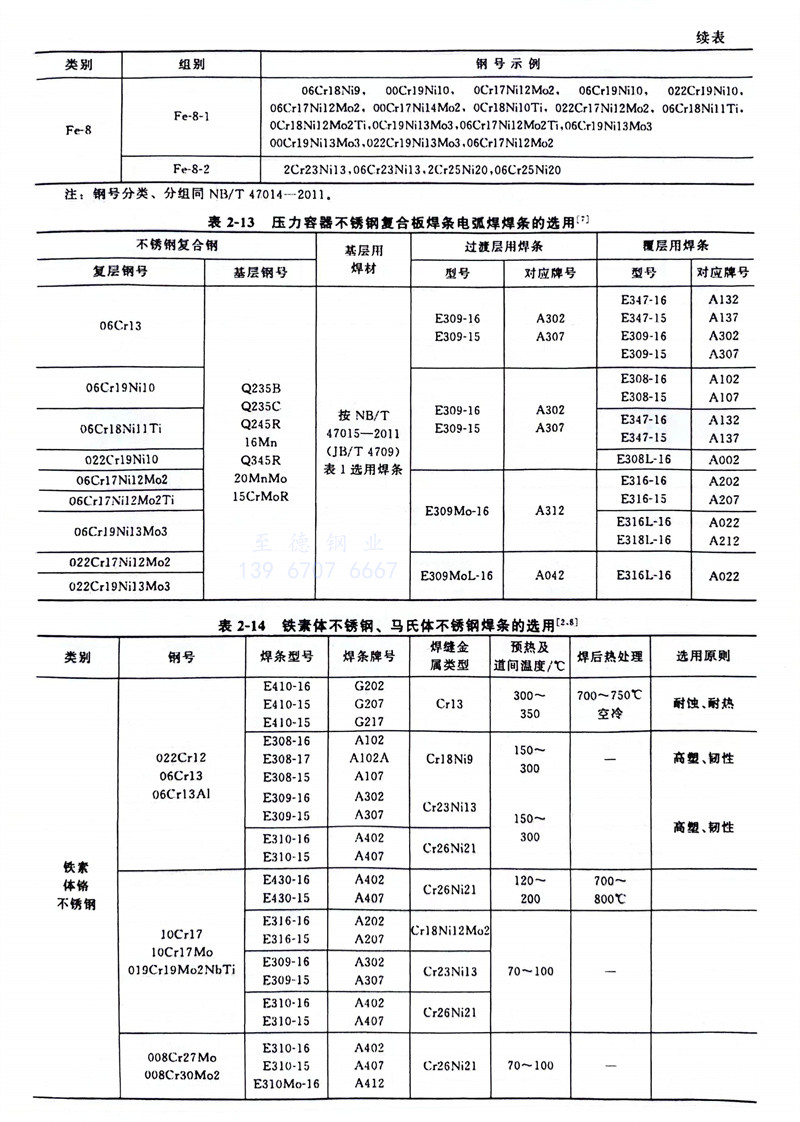

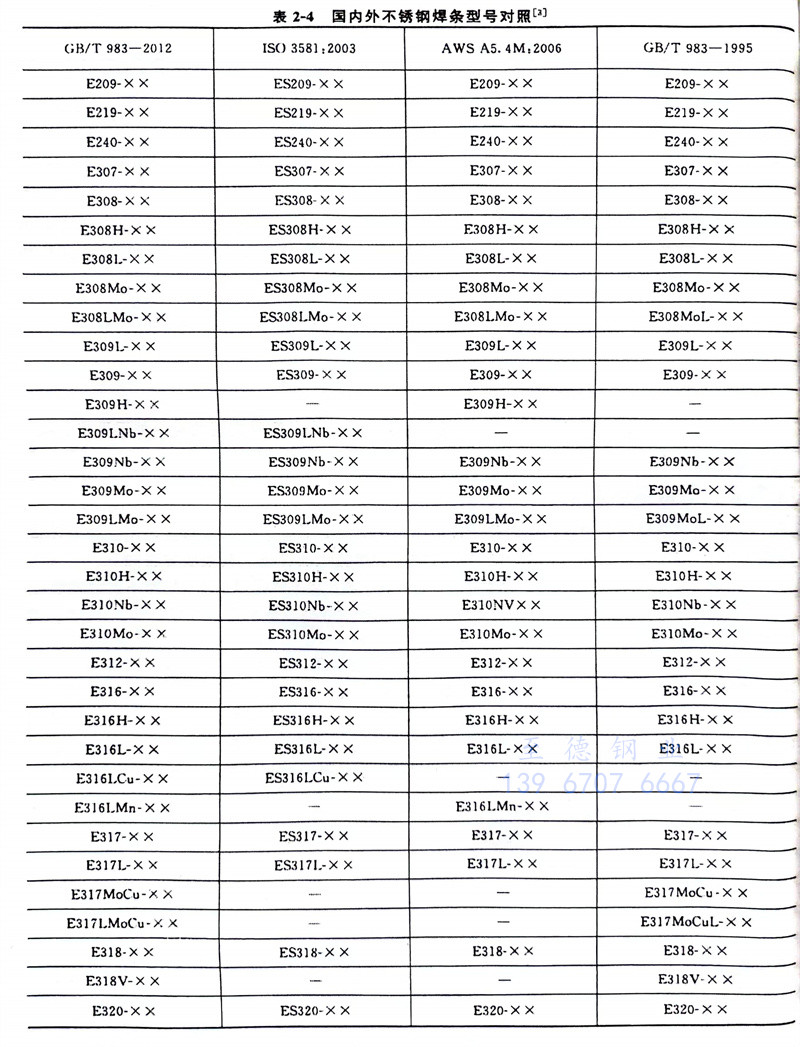

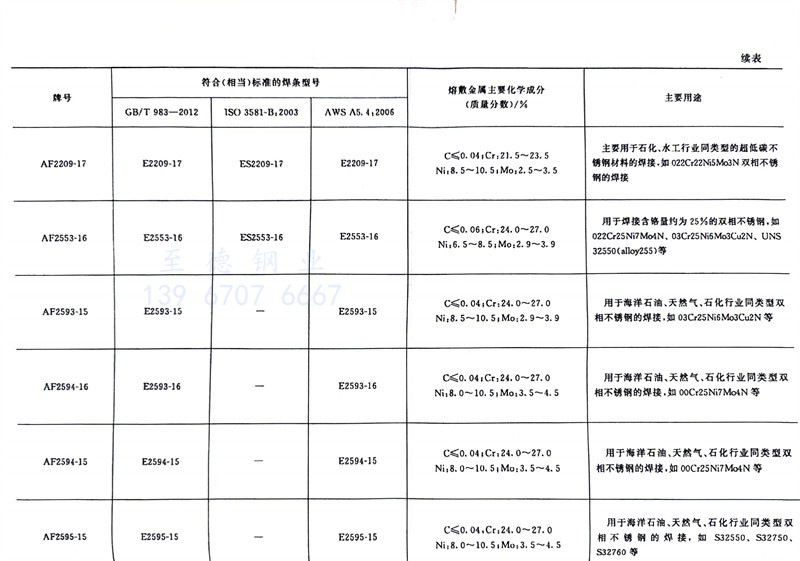

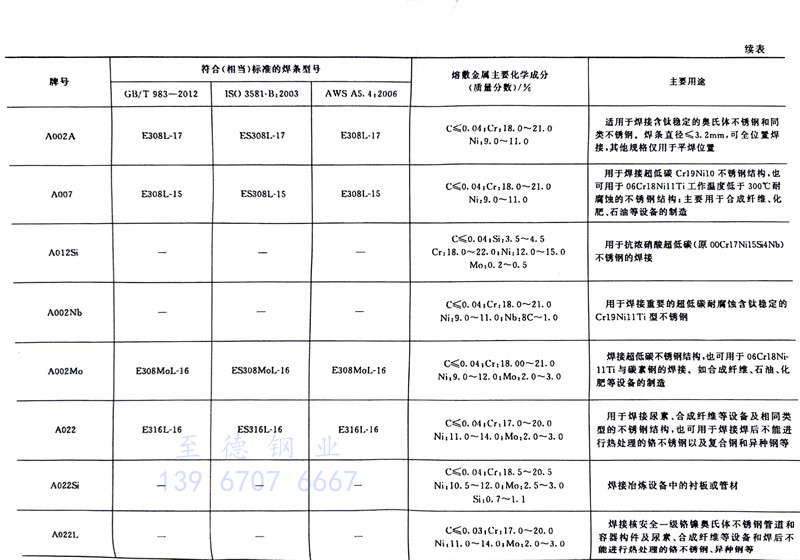

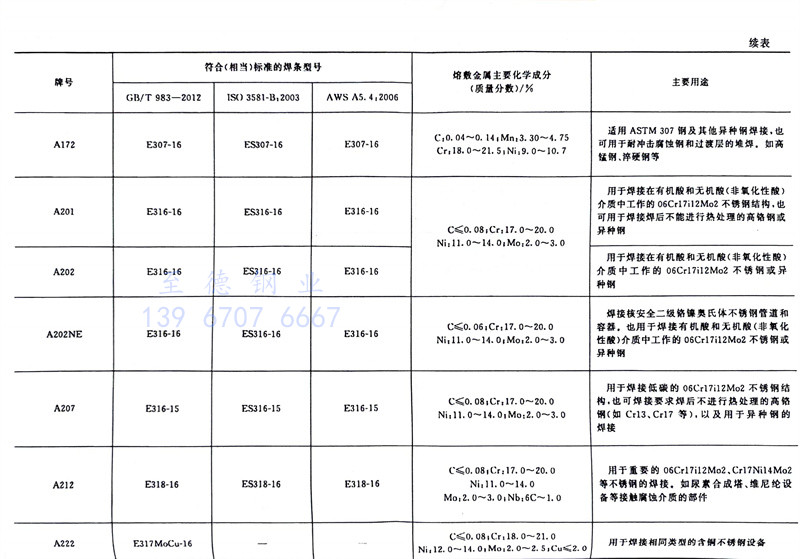

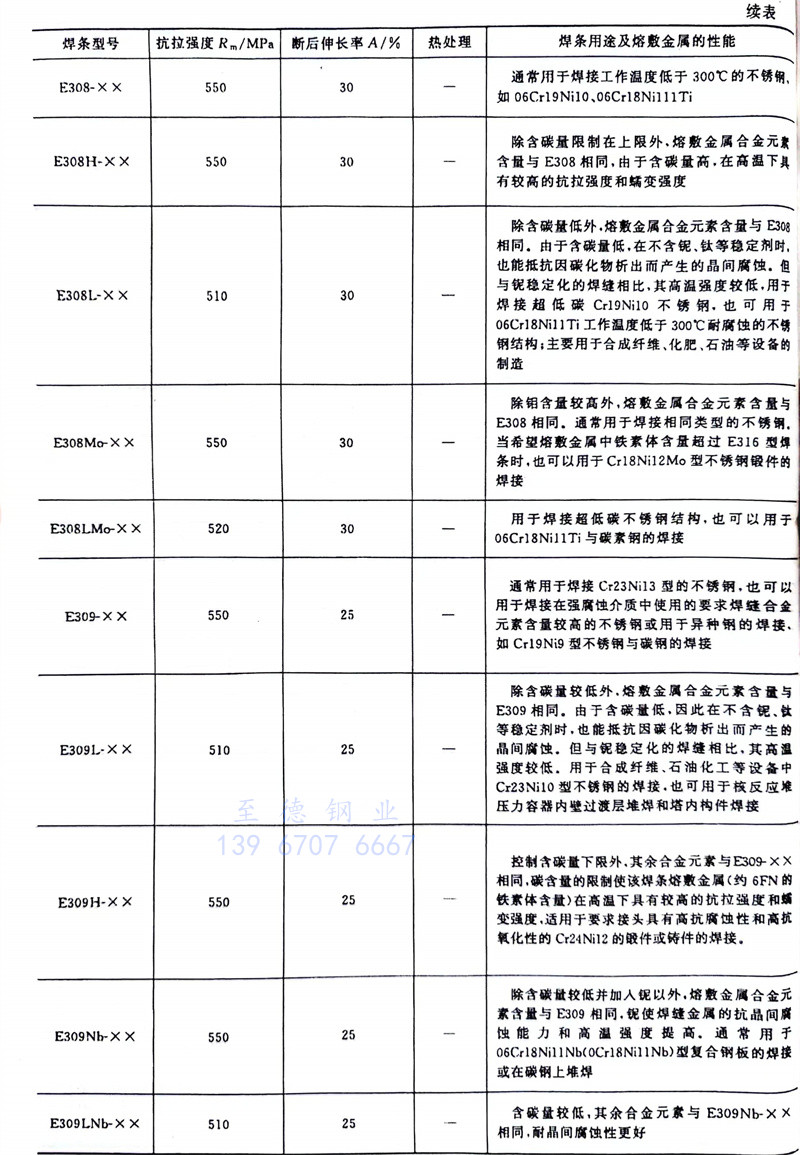

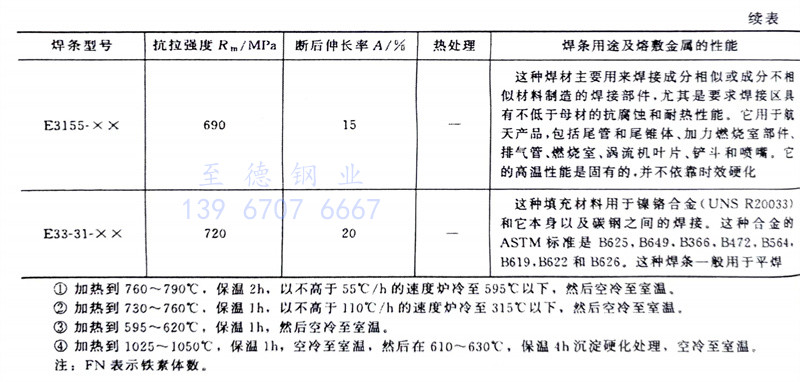

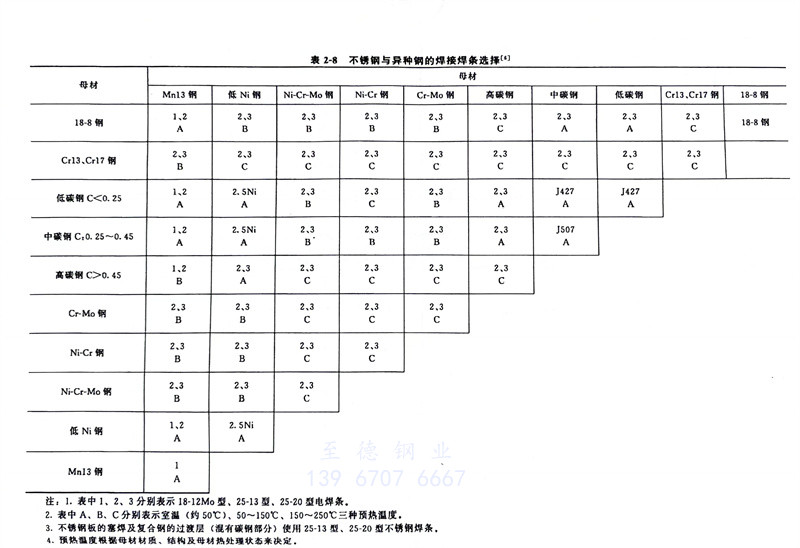

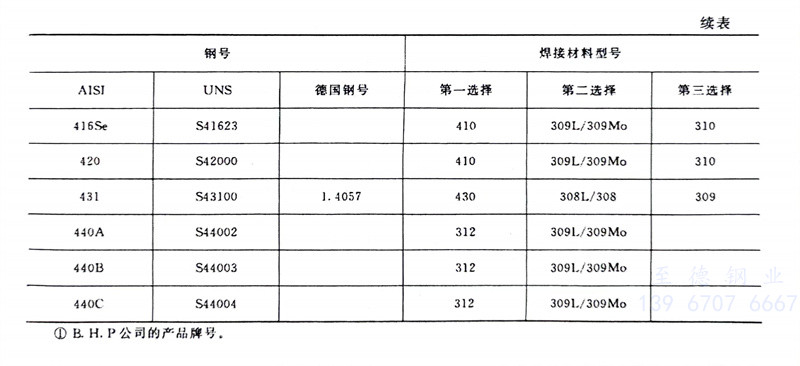

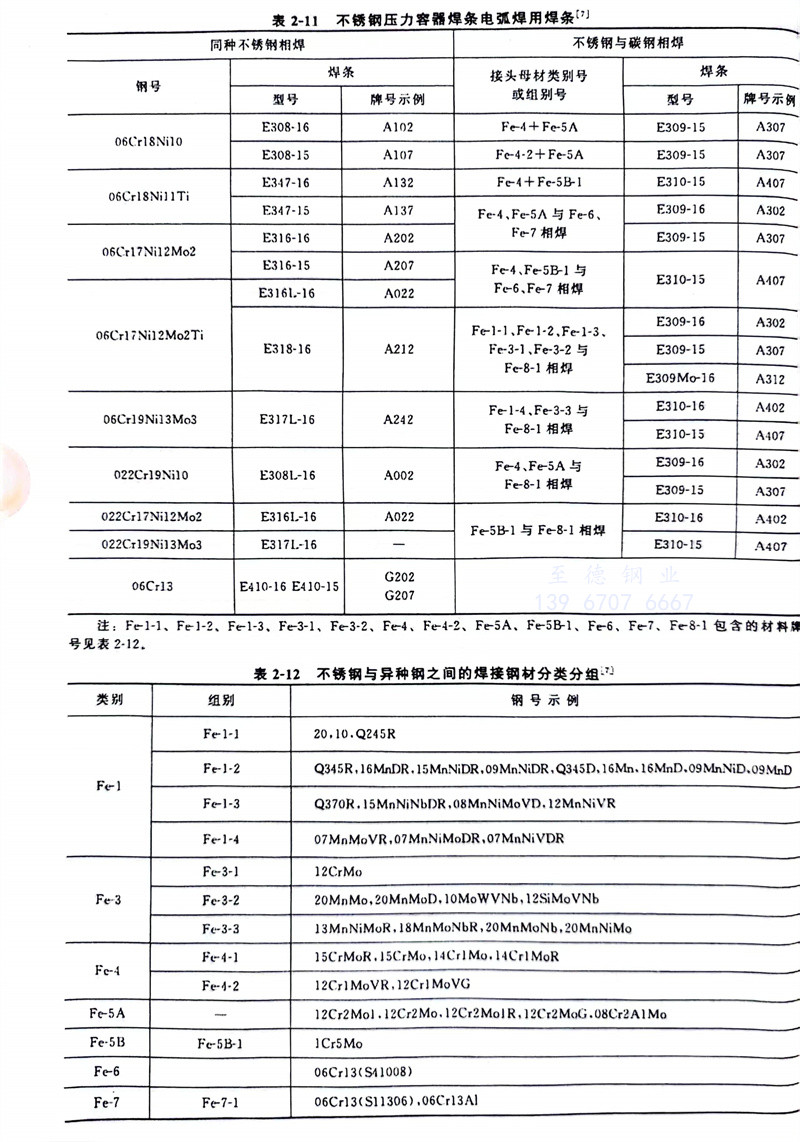

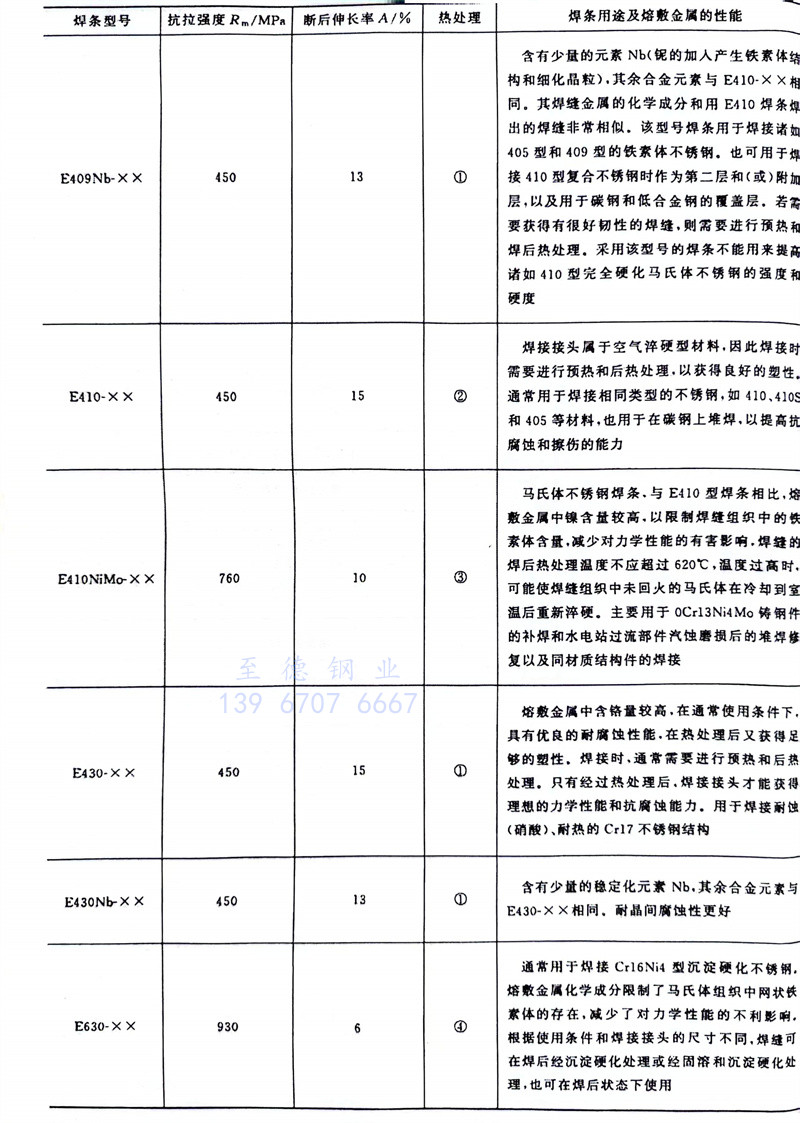

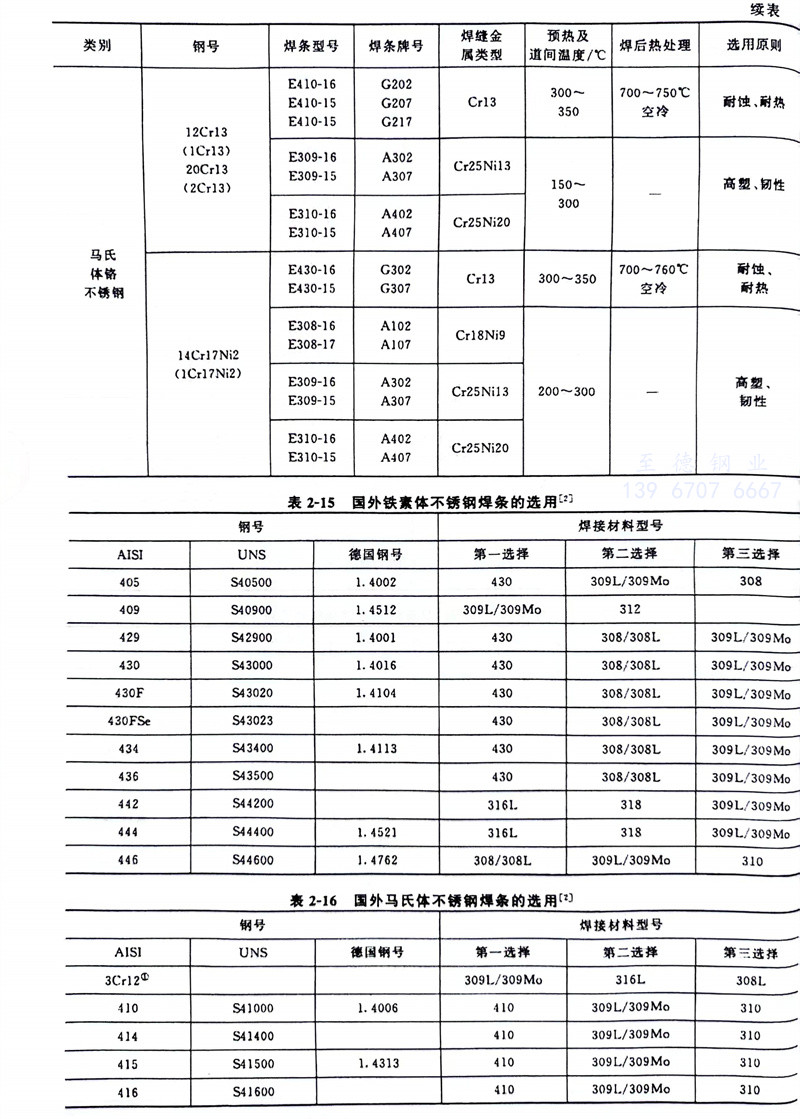

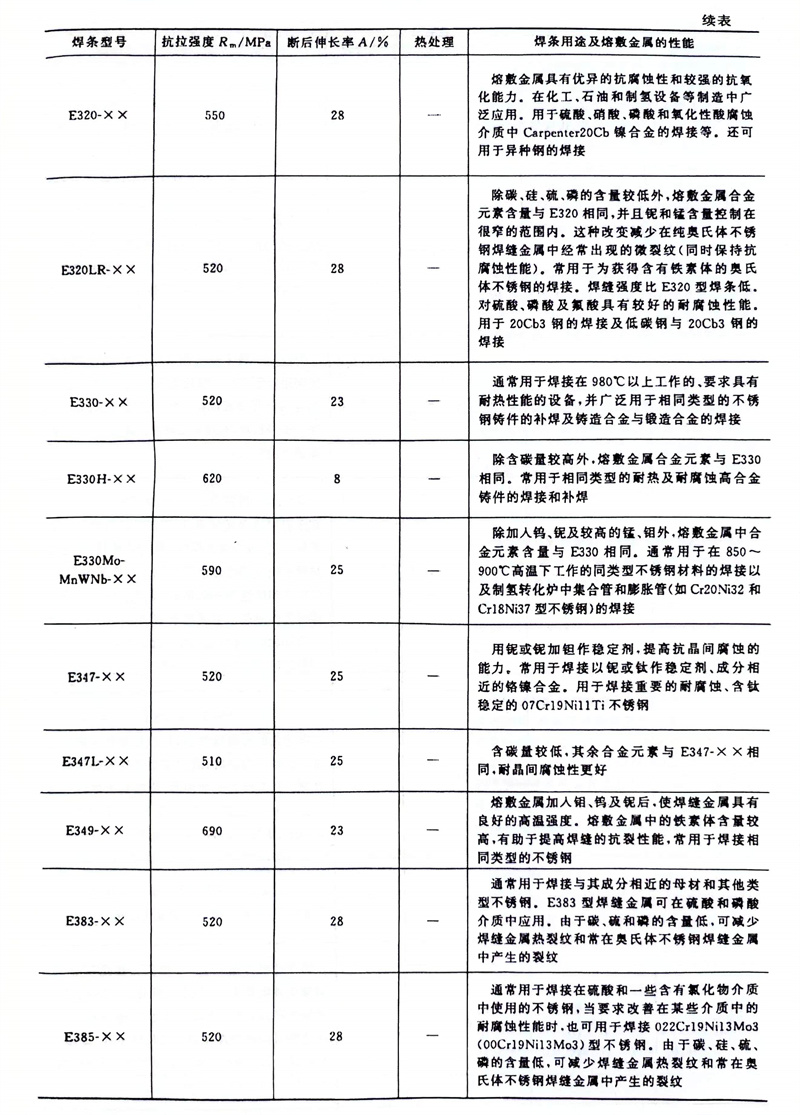

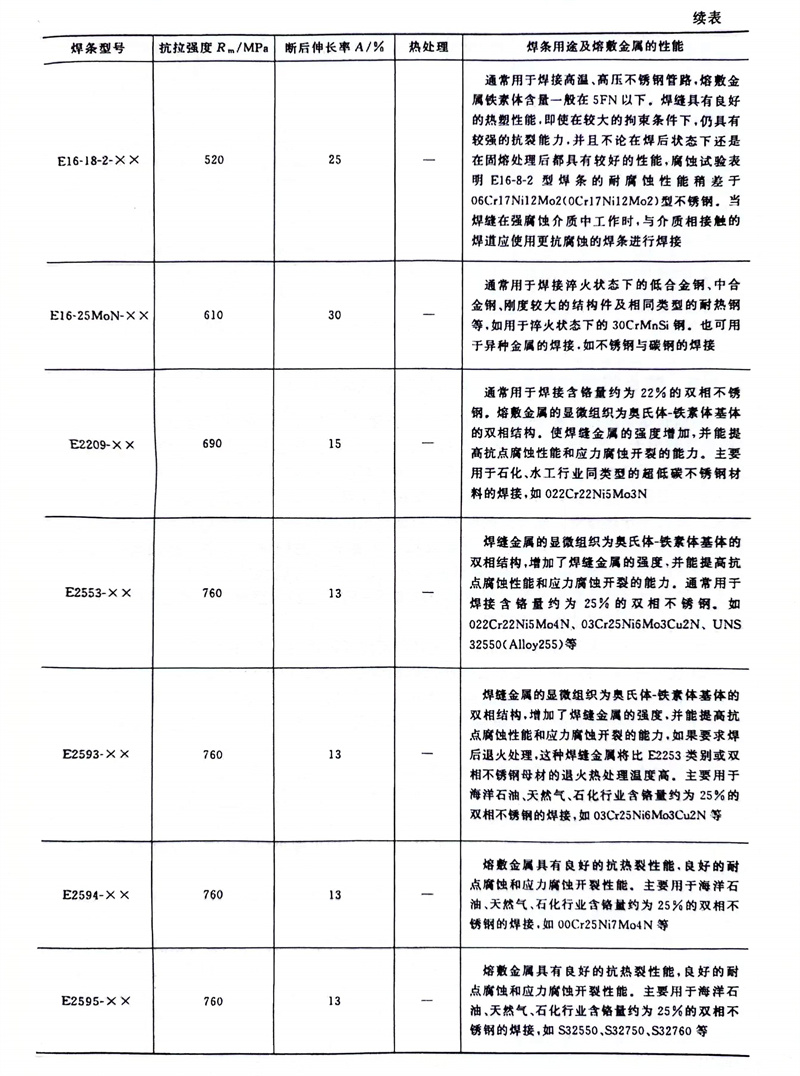

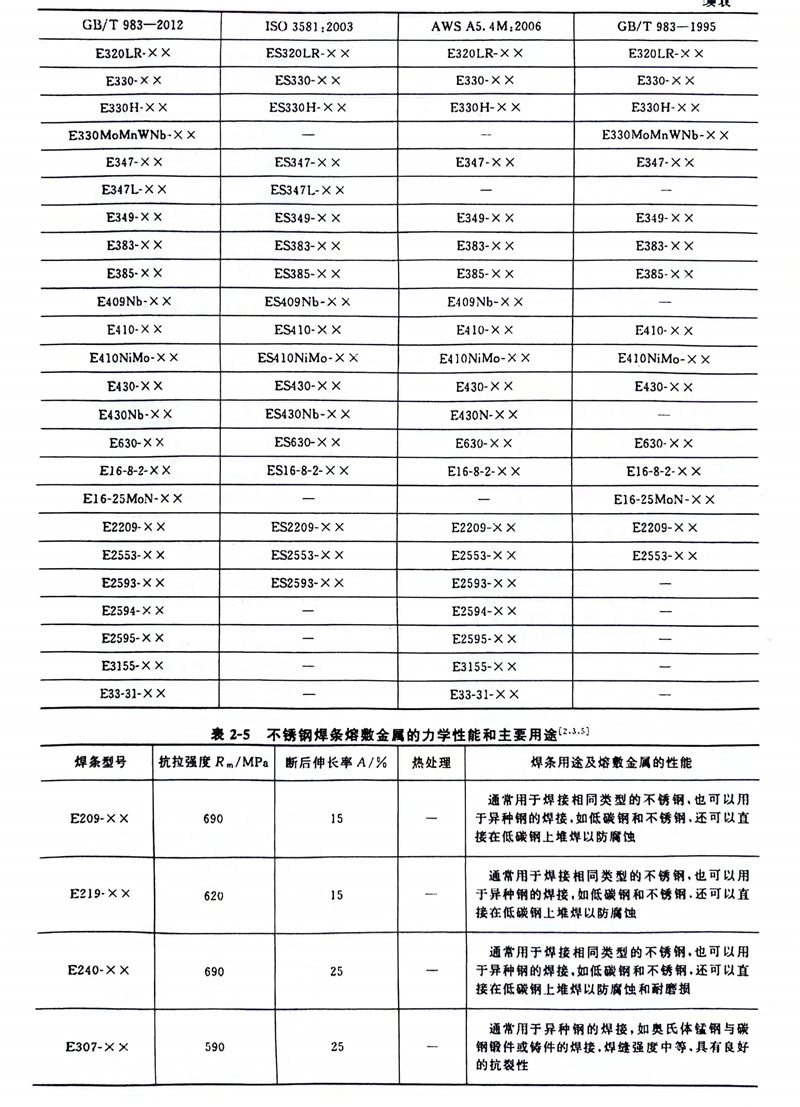

不(bu)(bu)(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)焊(han)條的(de)(de)(de)(de)選(xuan)(xuan)(xuan)擇(ze)見(jian)表(biao)(biao)(biao)(biao)2-5（含(han)力學性(xing)能和熱處理要(yao)求）、表(biao)(biao)(biao)(biao)2-6（含(han)焊(han)條牌號與型號的(de)(de)(de)(de)對(dui)應(ying)關系）、表(biao)(biao)(biao)(biao)2-8（不(bu)(bu)(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)與異(yi)種鋼(gang)(gang)的(de)(de)(de)(de)焊(han)接(jie)焊(han)條的(de)(de)(de)(de)選(xuan)(xuan)(xuan)擇(ze)原則）、表(biao)(biao)(biao)(biao)2-9（適(shi)用(yong)(yong)于(yu)奧氏(shi)體不(bu)(bu)(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)之間的(de)(de)(de)(de)焊(han)接(jie)）、表(biao)(biao)(biao)(biao)2-10（適(shi)用(yong)(yong)于(yu)不(bu)(bu)(bu)(bu)(bu)(bu)同牌號的(de)(de)(de)(de)奧氏(shi)體不(bu)(bu)(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)之間的(de)(de)(de)(de)焊(han)接(jie)）、表(biao)(biao)(biao)(biao)2-11（不(bu)(bu)(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)壓力容器(qi)焊(han)條電弧焊(han)用(yong)(yong)焊(han)條選(xuan)(xuan)(xuan)擇(ze)）、表(biao)(biao)(biao)(biao)2-13（適(shi)用(yong)(yong)于(yu)焊(han)接(jie)不(bu)(bu)(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)復合板時焊(han)條的(de)(de)(de)(de)選(xuan)(xuan)(xuan)用(yong)(yong)）、表(biao)(biao)(biao)(biao)2-14（鐵(tie)素體不(bu)(bu)(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)、馬(ma)(ma)氏(shi)體不(bu)(bu)(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)焊(han)接(jie)用(yong)(yong)焊(han)條），不(bu)(bu)(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)與異(yi)種鋼(gang)(gang)之間的(de)(de)(de)(de)焊(han)接(jie)鋼(gang)(gang)材分(fen)類分(fen)組見(jian)表(biao)(biao)(biao)(biao)2-12。國(guo)(guo)外鐵(tie)素體不(bu)(bu)(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)焊(han)條的(de)(de)(de)(de)選(xuan)(xuan)(xuan)用(yong)(yong)見(jian)表(biao)(biao)(biao)(biao)2-15，國(guo)(guo)外馬(ma)(ma)氏(shi)體不(bu)(bu)(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)焊(han)條的(de)(de)(de)(de)選(xuan)(xuan)(xuan)用(yong)(yong)見(jian)表(biao)(biao)(biao)(biao)2-16。
