鎢(wu)極(ji)是鎢(wu)極(ji)氣體保護焊(han)、等(deng)離子(zi)弧焊(han)和切割用的(de)電極(ji)。它具有耐高(gao)溫（熔點溫度為3410℃±10℃，沸點為5900℃）、電子(zi)發射能力較強的(de)優點。

  實踐證明，用(yong)純鎢作為電極不夠理想，必須在純鎢的(de)基礎上加一些電子發射能力很強的(de)稀土(tu)元素(su)，如釷、鍶(si)、鈰、鋯(gao)、鑭等，更能發揮其作用(yong)。

  釷(tu)鎢極是在純(chun)鎢極配料中加入了(le)質(zhi)量(liang)分數不(bu)大(da)于(yu)2.0％的氧化針(zhen)的電(dian)(dian)極，它具有降低空載電(dian)(dian)壓，改善引弧(hu)、電(dian)(dian)弧(hu)穩定(ding)(ding)，增(zeng)大(da)許用焊接電(dian)(dian)流等優(you)點。但針(zhen)有微量(liang)的放射性，對人體健康有害，使其應用受(shou)到一定(ding)(ding)的限制。

  鈰(shi)鎢(wu)極(ji)(ji)(ji)(ji)是在純鎢(wu)極(ji)(ji)(ji)(ji)配料中加入了質量分數(shu)為2.0％左(zuo)右的氧化鈰(shi)的電(dian)(dian)極(ji)(ji)(ji)(ji)。鈰(shi)鎢(wu)極(ji)(ji)(ji)(ji)除了放(fang)射性(xing)(xing)劑量要比釷(tu)鎢(wu)極(ji)(ji)(ji)(ji)低(di)之外(wai)，它具有易于(yu)引弧(hu)，電(dian)(dian)弧(hu)穩定性(xing)(xing)好，陰極(ji)(ji)(ji)(ji)斑點小(xiao)，壓(ya)降低(di)，燒損少等優(you)點。因此，它是目(mu)前非熔化電(dian)(dian)極(ji)(ji)(ji)(ji)氣體保護焊、以及等離子弧(hu)焊和切割(ge)用(yong)電(dian)(dian)極(ji)(ji)(ji)(ji)中應用(yong)最(zui)廣的一種鎢(wu)極(ji)(ji)(ji)(ji)。

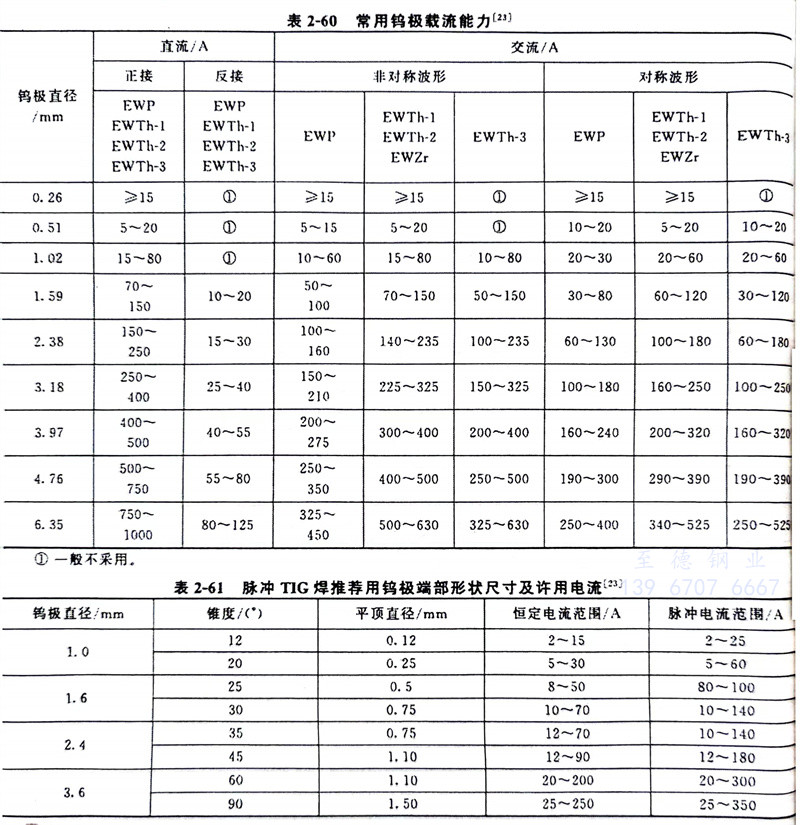

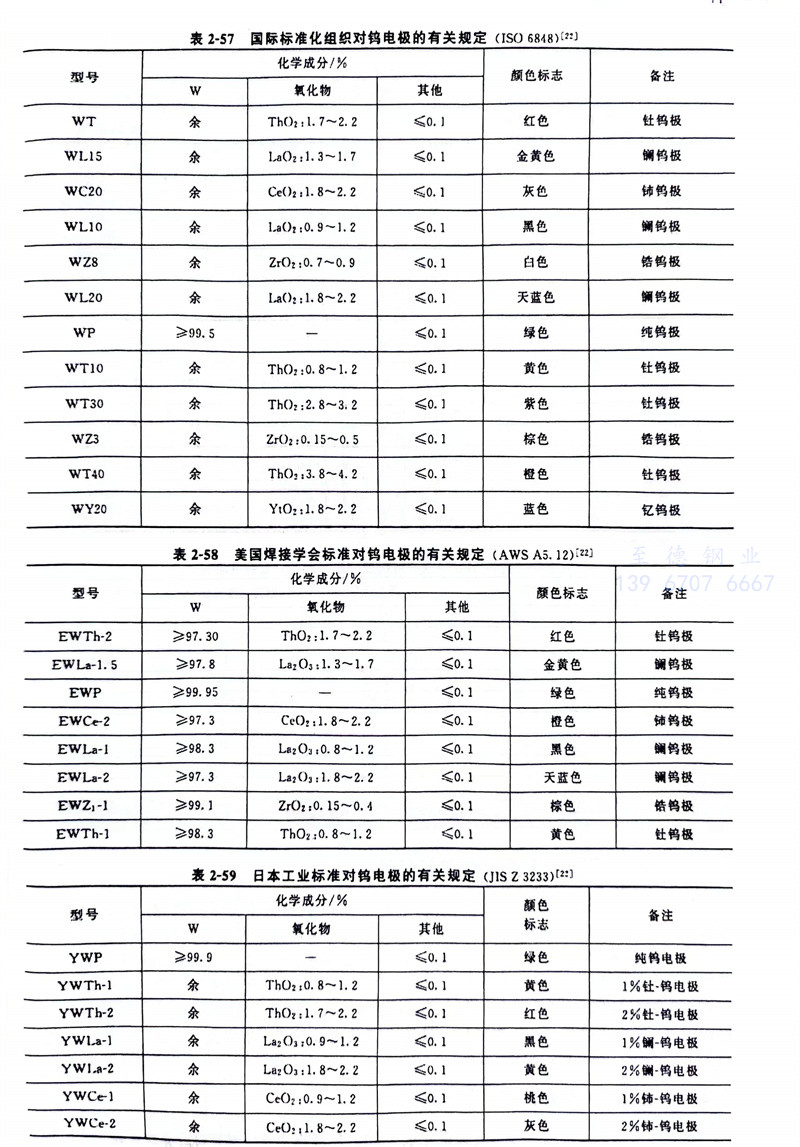

  有關鎢(wu)極(ji)類別、牌號及其化學(xue)成(cheng)分見(jian)表2-56；國外鎢(wu)極(ji)型(xing)號化學(xue)成(cheng)分見(jian)表2-57～表2-59。常(chang)用鎢(wu)極(ji)載流(liu)能力見(jian)表2-60、表2-61。
