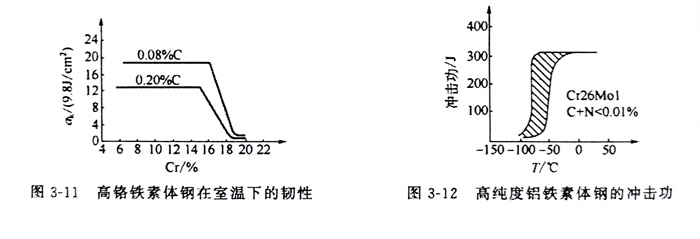

鐵素體鋼焊接時的主要問題之一，是近縫區晶粒急劇長大而引起的脆化。鐵素體鋼加熱時沒有相轉變發生，這種晶粒粗化現象也不可能通過熱處理來改善，因而會造成明顯脆化的后果。同時由于高鉻鐵素體鋼室溫下韌性很低（見圖3-11），很容易在接頭上產生裂紋。
高(gao)純度的高(gao)鉻(ge)鐵素體(ti)鋼有優秀的耐(nai)應力腐(fu)蝕開裂(lie)性能，而且純度提高(gao)后缺口敏感性并不(bu)很大，室溫及低(di)溫下的韌性顯(xian)著提高(gao)，如(ru)圖3-12所示。因(yin)而焊(han)接(jie)時的裂(lie)紋傾向可(ke)顯(xian)著降低(di)。可(ke)見，盡量限制鋼和焊(han)縫中的碳(tan)、氮(dan)等(deng)雜質(zhi)含(han)量，可(ke)以顯(xian)著改善可(ke)焊(han)性。
