一、由(you)于設備布(bu)置(zhi)或其他(ta)因素使管道系統的幾何形狀受到限制，補(bu)償能力(li)不(bu)能滿足要求時，應在(zai)管道系統的適(shi)當(dang)位置(zhi)安裝補(bu)償器。

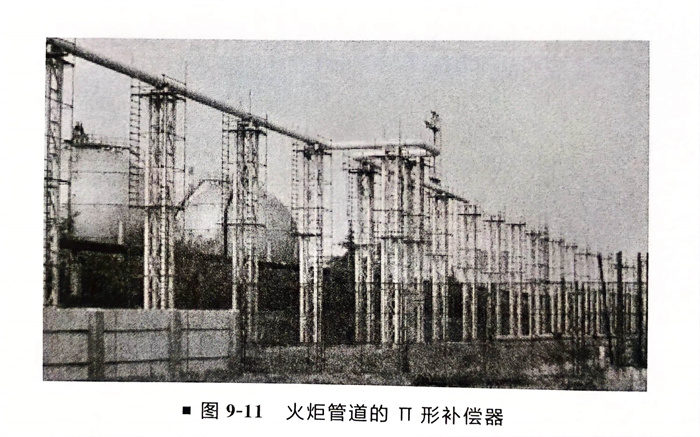

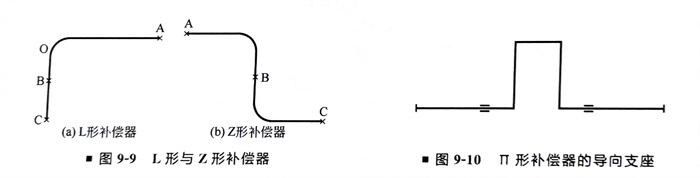

根據補(bu)償(chang)器的(de)形(xing)成(cheng)可以將(jiang)其(qi)分為(wei)兩類(lei)：一類(lei)是(shi)由于(yu)工藝需(xu)要在布置(zhi)管道(dao)時自(zi)然形(xing)成(cheng)的(de)彎(wan)曲管段(duan)，稱(cheng)為(wei)自(zi)然補(bu)償(chang)器，如L形(xing)補(bu)償(chang)器、Z形(xing)補(bu)償(chang)器（圖9-9）、II形(xing)補(bu)償(chang)器（圖9-10、圖9-11）；另一類(lei)是(shi)專門設置(zhi)用于(yu)吸收(shou)管道(dao)熱(re)膨脹的(de)彎(wan)曲管段(duan)或伸(shen)縮裝(zhuang)置(zhi)，稱(cheng)為(wei)人工補(bu)償(chang)器，如波紋式(shi)補(bu)償(chang)器、填料函式(shi)補(bu)償(chang)器等。
如自然補償的形(xing)式(shi)為L形(xing)，則需考(kao)慮其中較短管(guan)［圖(tu)9-9（a）中OB管(guan)段］是(shi)否有(you)足夠的吸(xi)收(shou)管(guan)系熱膨脹(zhang)的能(neng)力，如OB管(guan)段的長度(du)不夠，則應加長至(zhi)C或重新考(kao)慮管(guan)線布置，以免發生(sheng)管(guan)系因彎(wan)曲過度(du)而破壞。
如(ru)自然補(bu)償的(de)形(xing)式(shi)為Z形(xing)，則不應(ying)在Z形(xing)管道中B處［圖9-9（b）］加以(yi)固定使之成為兩個(ge)L形(xing)（AB和AC），即(ji)只需在兩端（A、C）加以(yi)固定保(bao)持Z形(xing)。
管道在自然補償(chang)(chang)時如選用立體(ti)形(xing)方(fang)式，則(ze)較(jiao)平面形(xing)的補償(chang)(chang)效果更(geng)好。
二(er)、補償(chang)器的選用(yong)和布置(zhi)規定如下(xia)。
a. Ⅱ形(xing)補償(chang)器結構簡單、運行可靠、投(tou)資少(shao)，應優先選用。Ⅱ形(xing)補償(chang)器宜設(she)置在兩固定(ding)點中部，為防止管(guan)(guan)道橫向(xiang)位移過大(da)，應在Ⅱ形(xing)補償(chang)器兩側(ce)設(she)置導向(xiang)架。導向(xiang)支座與Ⅱ形(xing)補償(chang)器管(guan)(guan)端(duan)的距(ju)離一般取管(guan)(guan)徑的30～40倍。
b. Ⅱ形補償(chang)器(qi)與固定(ding)點的(de)距離不宜小于兩固定(ding)點間距的(de)1/3。
c. 管(guan)道(dao)布置受限制時，在設計壓(ya)力(li)和輸送介(jie)質(zhi)允許的情況下可選用金屬波(bo)紋(wen)管(guan)補(bu)償器。波(bo)形式(shi)補(bu)償器補(bu)償能力(li)大、占地小(xiao)，但(dan)制造較為復雜，價格高，適用于低壓(ya)大直徑管(guan)道(dao)。
波(bo)紋式(shi)補(bu)償(chang)器(qi)是(shi)用(yong)3～4mm厚的(de)金屬薄片制成的(de)，它利用(yong)金屬本(ben)(ben)身(shen)的(de)彈性伸縮來吸收(shou)(shou)管線的(de)熱膨脹，每個波(bo)紋可吸收(shou)(shou)5～15mm的(de)膨脹量。它的(de)優(you)點是(shi)體積(ji)小(xiao)、結構嚴密。但是(shi)為了防(fang)止補(bu)償(chang)器(qi)本(ben)(ben)身(shen)產生縱向(xiang)彎曲，補(bu)償(chang)器(qi)不能做得(de)太長，每個補(bu)償(chang)器(qi)的(de)波(bo)紋總(zong)數一般不得(de)超過(guo)6個。這使補(bu)償(chang)器(qi)的(de)補(bu)償(chang)能力受(shou)到限制。這類(lei)補(bu)償(chang)器(qi)僅(jin)用(yong)在內(nei)壓小(xiao)于(yu)0.7MPa的(de)管道上。
d. 布置無(wu)約束金屬波紋(wen)管(guan)補償(chang)器應符合下列要求。
1. 兩(liang)個固定(ding)支座(zuo)間僅能布(bu)置(zhi)一個補(bu)償(chang)器。
2. 固定支座必須具有(you)足夠的強度，以承受(shou)內壓(ya)推力的作(zuo)用(yong)。
3. 對(dui)管(guan)道必須進行嚴格保護，尤其是靠近補(bu)償器(qi)的(de)部(bu)位應設置導(dao)向(xiang)架(jia)，第一個(ge)導(dao)向(xiang)支(zhi)(zhi)架(jia)與(yu)補(bu)償器(qi)的(de)距離應小于(yu)或等于(yu)4倍公稱直(zhi)徑(jing)，第二個(ge)導(dao)向(xiang)支(zhi)(zhi)架(jia)與(yu)第一個(ge)導(dao)向(xiang)支(zhi)(zhi)架(jia)的(de)距離應小于(yu)或等于(yu)14倍公稱直(zhi)徑(jing)，以防止管(guan)道有彎曲和徑(jing)向(xiang)偏(pian)移造成(cheng)補(bu)償器(qi)的(de)破(po)壞。
e. 布置帶(dai)約束的金屬波(bo)紋(wen)管補(bu)償器應(ying)符合應(ying)力計算的要(yao)求(qiu)。
f. 套(tao)管(guan)式(shi)、球形補償器(qi)因(yin)填料容(rong)易松弛、發生(sheng)泄(xie)漏，對可(ke)燃(ran)介質管(guan)道和(he)有毒介質管(guan)道嚴禁選用（采(cai)用自然沉降(jiang)(jiang)地基的(de)儲罐，存在后期的(de)沉降(jiang)(jiang)量(liang)，其管(guan)應采(cai)用金屬軟管(guan)）。
③. 儲(chu)罐(guan)前的管道當(dang)地(di)震烈度大(da)于(yu)(yu)或等于(yu)(yu)7度、有不(bu)均勻沉(chen)陷(xian)，且公稱直徑(jing)(jing)大(da)于(yu)(yu)或等于(yu)(yu)150mm時，應(ying)設置(zhi)儲(chu)罐(guan)抗(kang)震用(yong)金(jin)屬軟(ruan)管。金(jin)屬軟(ruan)管的直徑(jing)(jing)不(bu)應(ying)小于(yu)(yu)儲(chu)罐(guan)進(jin)出口的直徑(jing)(jing)。金(jin)屬軟(ruan)管應(ying)布置(zhi)在(zai)靠近(jin)儲(chu)罐(guan)壁的第(di)一道閥(fa)門和(he)第(di)二道閥(fa)門之間。
