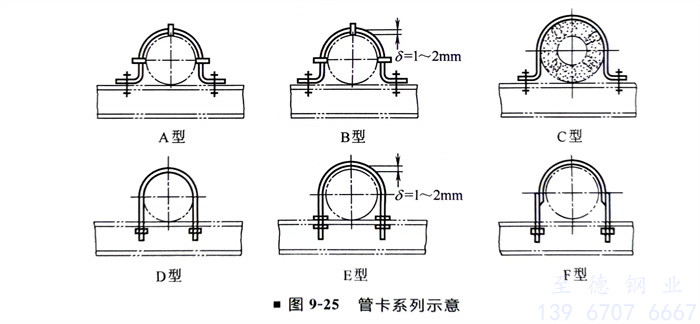

管卡是一(yi)(yi)種應用(yong)比較(jiao)廣泛的支架(jia)形(xing)式，它常(chang)與梁(liang)柱或其(qi)他(ta)支架(jia)（如懸臂(bei)支架(jia)等）配合使用(yong)，用(yong)于(yu)非隔熱(re)管道，也可用(yong)于(yu)保冷管道。一(yi)(yi)般由扁鋼或圓鋼制作。常(chang)用(yong)的管卡形(xing)式如圖9-25所(suo)示。

  圖9-25中共(gong)給出了A、B、C、D、E、F六種管卡，其應用情(qing)況分述(shu)如(ru)下：

  A型管(guan)卡常配(pei)(pei)有支耳(er)板(ban)，當它(ta)們與懸臂支架配(pei)(pei)合用(yong)(yong)于豎管(guan)時，可起(qi)(qi)承(cheng)重(zhong)作(zuo)用(yong)(yong)，當它(ta)們與水(shui)平梁配(pei)(pei)合用(yong)(yong)于水(shui)平管(guan)時，可起(qi)(qi)止推(tui)作(zuo)用(yong)(yong)。該(gai)管(guan)卡的(de)承(cheng)載能力取決于扁鋼的(de)寬度、螺栓的(de)數量(liang)、支耳(er)板(ban)的(de)大(da)小(xiao)和(he)數量(liang)，一般情況它(ta)適用(yong)(yong)于DN80～350的(de)光(guang)管(guan)承(cheng)重(zhong)或(huo)止推(tui)。

  B型管卡(ka)既可與(yu)(yu)懸(xuan)臂支架配合(he)，又可與(yu)(yu)水平支承梁(liang)配合(he)，用于DN80～350光管（豎直(zhi)或水平）的導向。

  C型管(guan)(guan)卡(ka)專用(yong)于保冷管(guan)(guan)道的(de)(de)承(cheng)重(zhong)(zhong)和(he)導向。當(dang)(dang)它用(yong)于豎直管(guan)(guan)子的(de)(de)承(cheng)重(zhong)(zhong)時，限用(yong)于DN50以下的(de)(de)管(guan)(guan)子，當(dang)(dang)管(guan)(guan)子直徑(jing)較大時，應輔以其他承(cheng)重(zhong)(zhong)支架。

  D型和E型管卡均用(yong)圓鋼(gang)做支(zhi)架零部件，形式較(jiao)簡單。又由于(yu)它(ta)沿管子切向拉緊，可獲得較(jiao)大(da)的(de)卡緊力，故不(bu)大(da)于(yu)DN50的(de)豎直(zhi)光(guang)(guang)管常以D型管卡進行承重(zhong)。E型常用(yong)于(yu)DN15～150的(de)豎直(zhi)或水平光(guang)(guang)管的(de)導向，此時它(ta)的(de)固定螺母為生根件，上下各一(yi)個，便于(yu)保證(zheng)導向間(jian)隙。

  F型(xing)管(guan)(guan)卡(ka)常又稱(cheng)防振(zhen)管(guan)(guan)卡(ka)，用于(yu)有機械(xie)振(zhen)動的(de)管(guan)(guan)道。該支(zhi)架用扁鋼做卡(ka)箍(gu)零部件以增大(da)其受力(li)面積，而以螺(luo)栓切(qie)向拉緊有利于(yu)增加支(zhi)架的(de)卡(ka)緊力(li)，管(guan)(guan)卡(ka)與管(guan)(guan)子(zi)之間墊若干石棉塊，既便于(yu)增加振(zhen)動阻尼(ni)，又使(shi)管(guan)(guan)子(zi)能夠有少量的(de)軸向位移，固(gu)定螺(luo)母為雙(shuang)螺(luo)母，以防止因振(zhen)動而脫(tuo)落。
