可變彈(dan)簧(huang)支吊架的(de)(de)核心部件(jian)是(shi)一個被控(kong)制的(de)(de)圓(yuan)(yuan)柱(zhu)彈(dan)簧(huang)，當(dang)被支承管道發(fa)生(sheng)豎(shu)向位移(yi)時，會(hui)帶動(dong)圓(yuan)(yuan)柱(zhu)彈(dan)簧(huang)的(de)(de)控(kong)制板使彈(dan)簧(huang)被壓縮或被拉(la)長。

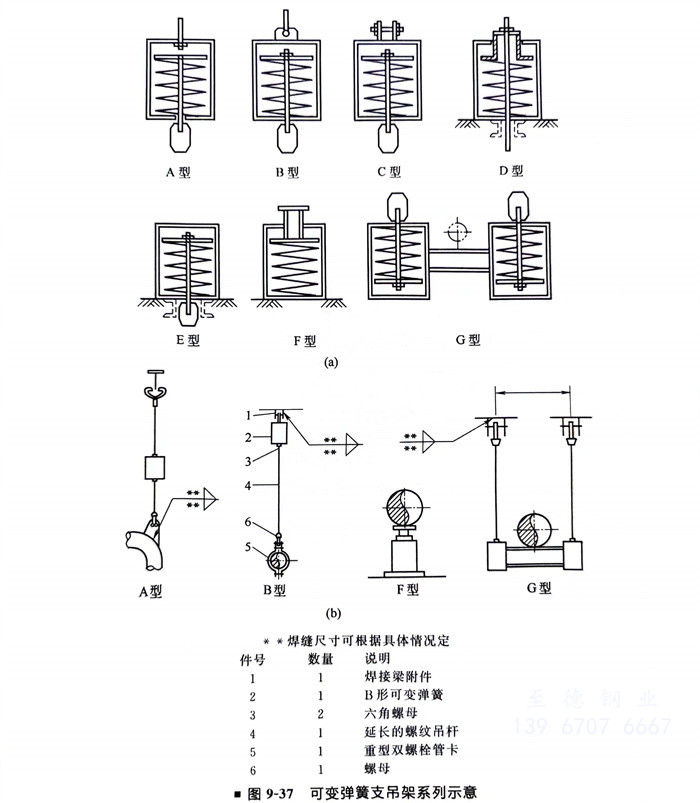

國(guo)家(jia)標(biao)準GB 10182共給出了A、B、C、D、E、F、G七種標(biao)準形式，與HG/T 20644標(biao)準是一致(zhi)的(de)，如圖9-37所示(shi)：A型(xing)(xing)為(wei)上螺紋懸(xuan)吊型(xing)(xing)；B型(xing)(xing)為(wei)單(dan)耳(er)懸(xuan)吊型(xing)(xing)；C型(xing)(xing)為(wei)雙耳(er)懸(xuan)吊型(xing)(xing)；D型(xing)(xing)為(wei)上調節擱(ge)(ge)置(zhi)(zhi)型(xing)(xing)；E型(xing)(xing)為(wei)下調節擱(ge)(ge)置(zhi)(zhi)型(xing)(xing)；F型(xing)(xing)為(wei)支承擱(ge)(ge)置(zhi)(zhi)型(xing)(xing)；G型(xing)(xing)為(wei)并聯懸(xuan)吊型(xing)(xing)。它們的(de)適用情況分述如下。
A、B、C三(san)種形式均為懸吊型(xing)可(ke)變彈簧吊架，上(shang)端通過(guo)吊桿與生根部件(jian)相連(lian)(lian)，下端則通過(guo)可(ke)調螺母(mu)和吊桿與附管部件(jian)相連(lian)(lian)。三(san)者(zhe)所不同的是上(shang)端與吊桿的連(lian)(lian)接方式不同。
D型和E型為擱(ge)置型可變彈(dan)(dan)簧(huang)吊(diao)(diao)架，即其(qi)底座(zuo)擱(ge)置于支(zhi)承(cheng)梁或平臺梁的上(shang)面，下端則通(tong)過(guo)可調螺母和吊(diao)(diao)桿(gan)與(yu)(yu)(yu)附管部件相(xiang)連。與(yu)(yu)(yu)A、B、C三種形式相(xiang)比(bi)，D型、E型更容易使(shi)操作人員接(jie)近，以便從彈(dan)(dan)簧(huang)支(zhi)吊(diao)(diao)架的刻度指示板上(shang)了解支(zhi)承(cheng)點的位(wei)移情況，并與(yu)(yu)(yu)計算值(zhi)進行對比(bi)。D型和E型僅僅是吊(diao)(diao)桿(gan)與(yu)(yu)(yu)彈(dan)(dan)簧(huang)連接(jie)的方式不同，前者便于隨時調節彈(dan)(dan)簧(huang)荷載，而后(hou)者則對防止雨水進入彈(dan)(dan)簧(huang)支(zhi)架有利。
F型為(wei)支(zhi)(zhi)托(tuo)型可變彈(dan)(dan)簧支(zhi)(zhi)架，它與(yu)前面幾(ji)種吊架形式(shi)相比(bi)剛性較(jiao)大，但(dan)當(dang)管(guan)道在支(zhi)(zhi)承點同時(shi)(shi)有(you)橫向(xiang)位移時(shi)(shi)，會(hui)因(yin)摩擦力的作用使它發(fa)生傾斜(xie)甚至失穩。為(wei)此，一(yi)些生產廠(chang)則開發(fa)出了(le)帶滾輪的支(zhi)(zhi)托(tuo)型可變彈(dan)(dan)簧支(zhi)(zhi)架，當(dang)管(guan)子在支(zhi)(zhi)承點的橫向(xiang)位移大于6mm時(shi)(shi)，應(ying)考慮選用帶滾輪的支(zhi)(zhi)托(tuo)型可變彈(dan)(dan)簧支(zhi)(zhi)架。
G型為并聯懸吊型可變(bian)(bian)彈簧(huang)(huang)吊架，它常用于生(sheng)根條件不太(tai)合適(shi)，或彈簧(huang)(huang)承載(zai)過(guo)大(da)而需要(yao)并聯設置(zhi)時(shi)。當然，選用A～E中任(ren)何一種的兩(liang)個(ge)可變(bian)(bian)彈簧(huang)(huang)支吊架并聯也可以(yi)，應視方(fang)便而定。
可變彈簧支吊架標準(zhun)系(xi)列中都給出(chu)了它們(men)的對(dui)應關系(xi)數據(ju)表(biao)，選用時(shi)查表(biao)即可。
當管系中某(mou)點(dian)的垂直位移量(liang)較(jiao)大時，從(cong)標(biao)準(zhun)彈(dan)(dan)簧(huang)支吊架表中可(ke)能已選不(bu)到(dao)合(he)(he)適的彈(dan)(dan)簧(huang)支吊架，即要么找(zhao)不(bu)到(dao)最大工作位移能滿(man)足荷(he)載要求的標(biao)準(zhun)系列，要么因剛度(du)較(jiao)大而使荷(he)載變化率超出標(biao)準(zhun)要求，此(ci)時可(ke)考(kao)(kao)慮(lv)采(cai)用串聯可(ke)變彈(dan)(dan)簧(huang)支吊架。如果(guo)彈(dan)(dan)簧(huang)支吊點(dian)的垂直位移比較(jiao)大，選用兩個可(ke)變彈(dan)(dan)簧(huang)串聯仍不(bu)能滿(man)足要求時，可(ke)以(yi)串聯更多的可(ke)變彈(dan)(dan)簧(huang)，但此(ci)時應考(kao)(kao)慮(lv)是(shi)否改(gai)用恒力彈(dan)(dan)簧(huang)更合(he)(he)適。
當管道(dao)支(zhi)(zhi)(zhi)承(cheng)(cheng)點的(de)荷載超(chao)出標準可(ke)變(bian)彈(dan)簧支(zhi)(zhi)(zhi)吊架的(de)最大允許(xu)荷載時(shi)，或者受支(zhi)(zhi)(zhi)承(cheng)(cheng)條件（如豎管支(zhi)(zhi)(zhi)承(cheng)(cheng)）、生根條件等限制不(bu)宜采用(yong)單個可(ke)變(bian)彈(dan)簧支(zhi)(zhi)(zhi)吊架進行(xing)支(zhi)(zhi)(zhi)承(cheng)(cheng)時(shi)，可(ke)選用(yong)兩(liang)個或兩(liang)個以上的(de)可(ke)變(bian)彈(dan)簧支(zhi)(zhi)(zhi)吊架并聯支(zhi)(zhi)(zhi)承(cheng)(cheng)。
可變彈(dan)(dan)簧(huang)(huang)支吊架(jia)串(chuan)聯(lian)安裝時，應(ying)(ying)選(xuan)用最大荷載(zai)相同(tong)的(de)彈(dan)(dan)簧(huang)(huang)，每個彈(dan)(dan)簧(huang)(huang)的(de)壓縮量應(ying)(ying)按(an)其工作位移(yi)范圍比例(li)進行分配。可變彈(dan)(dan)簧(huang)(huang)支吊架(jia)并聯(lian)安裝時，應(ying)(ying)選(xuan)用同(tong)一型(xing)號的(de)彈(dan)(dan)簧(huang)(huang)，每個彈(dan)(dan)簧(huang)(huang)承受的(de)荷載(zai)應(ying)(ying)按(an)并聯(lian)彈(dan)(dan)簧(huang)(huang)個數(shu)平均分配。
