工程實例一

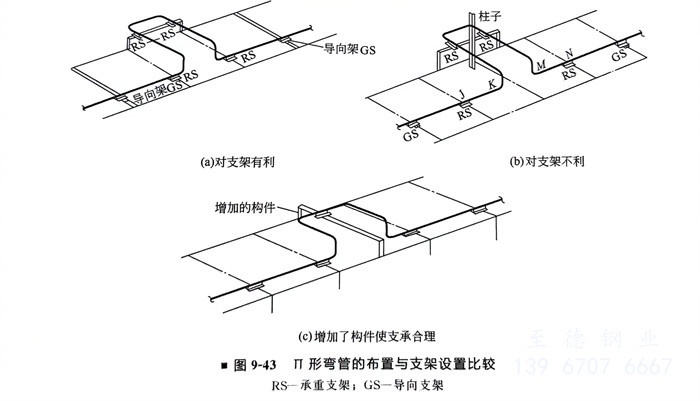

  Ⅱ形(xing)彎管(guan)的布置(zhi)(zhi)與(yu)支架設置(zhi)(zhi)的比較（圖9-43）

  圖(tu)(tu)9-43（a）優于圖(tu)(tu)9-43（b），因在(zai)圖(tu)(tu)9-43（b）中JK及MN管段太(tai)長，管道易(yi)下垂(chui)。

工程實例(li)二

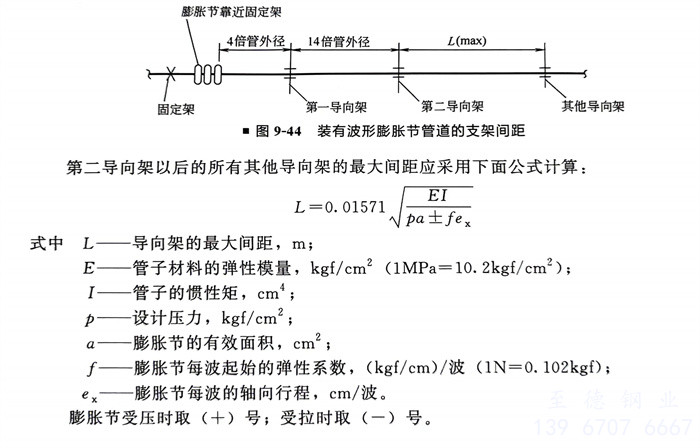

  裝有(you)波形(xing)膨脹節管道的支架間距(ju)（圖9-44）

  根據美國膨脹節制(zhi)造商協(xie)會EJMA的(de)標準，裝(zhuang)有波形膨脹節的(de)管道，支(zhi)架的(de)設置應按圖9-44所示。

工(gong)程實例三

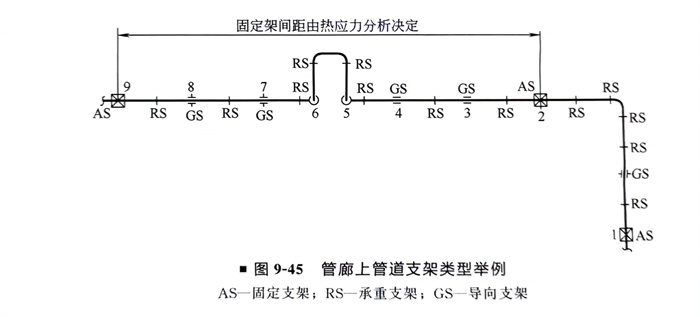

  管(guan)廊(lang)上管(guan)道的支架（圖9-45）

   ①. 管(guan)廊(lang)上(shang)管(guan)道(dao)(dao)(dao)支(zhi)架的(de)間距，受到管(guan)廊(lang)結(jie)構的(de)梁及柱間距的(de)限制。小(xiao)管(guan)道(dao)(dao)(dao)支(zhi)架間距一(yi)般為3m，大(da)管(guan)道(dao)(dao)(dao)支(zhi)架間距為6m。對于(yu)小(xiao)管(guan)道(dao)(dao)(dao)的(de)最大(da)允許支(zhi)架間距小(xiao)于(yu)3m時(shi)，最好利用大(da)管(guan)支(zhi)承小(xiao)管(guan)，或在(zai)管(guan)廊(lang)的(de)梁兩側另增加懸(xuan)臂梁。對于(yu)大(da)直徑管(guan)道(dao)(dao)(dao)只需(xu)在(zai)主梁上(shang)支(zhi)承就夠了。

   ②. 設(she)固(gu)定架的(de)(de)注意點：一般應(ying)在柱子軸(zhou)線的(de)(de)主梁(liang)上(shang)設(she)置，不要(yao)(yao)設(she)在次梁(liang)上(shang)；盡(jin)量不要(yao)(yao)使固(gu)定架兩側的(de)(de)推力相差過大。

   ③. 設有(you)(you)Ⅱ形膨(peng)脹(zhang)彎(wan)時，圖9-45中4～5點(dian)(dian)及6～7點(dian)(dian)的(de)距離要(yao)適(shi)當，可按(an)柔性分(fen)析決定（一般(ban)可按(an)40倍(bei)公稱直徑(jing)考慮），同時考慮管道(dao)的(de)橫向(xiang)位(wei)移不至于太大，此外(wai)1～2點(dian)(dian)之間的(de)管道(dao)應有(you)(you)充分(fen)的(de)柔性。

工程(cheng)實例四

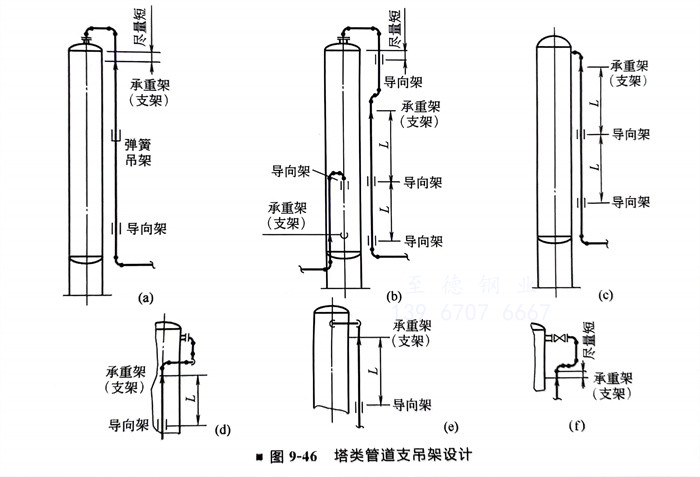

  塔類管道的支吊架設計（圖9-46）
