裝(zhuang)置設備布置圖(tu)的圖(tu)例可(ke)以參(can)考SH/T 3052《石油化工(gong)配管工(gong)程設計圖(tu)例》。在(zai)此僅列(lie)出一些常用圖(tu)例供參(can)考。對于管道布置圖(tu)，可(ke)根據實際(ji)需要派生。在(zai)繪(hui)制(zhi)設備布置圖(tu)時，應按(an)設備的實際(ji)外(wai)形輪廓線(xian)繪(hui)制(zhi)。

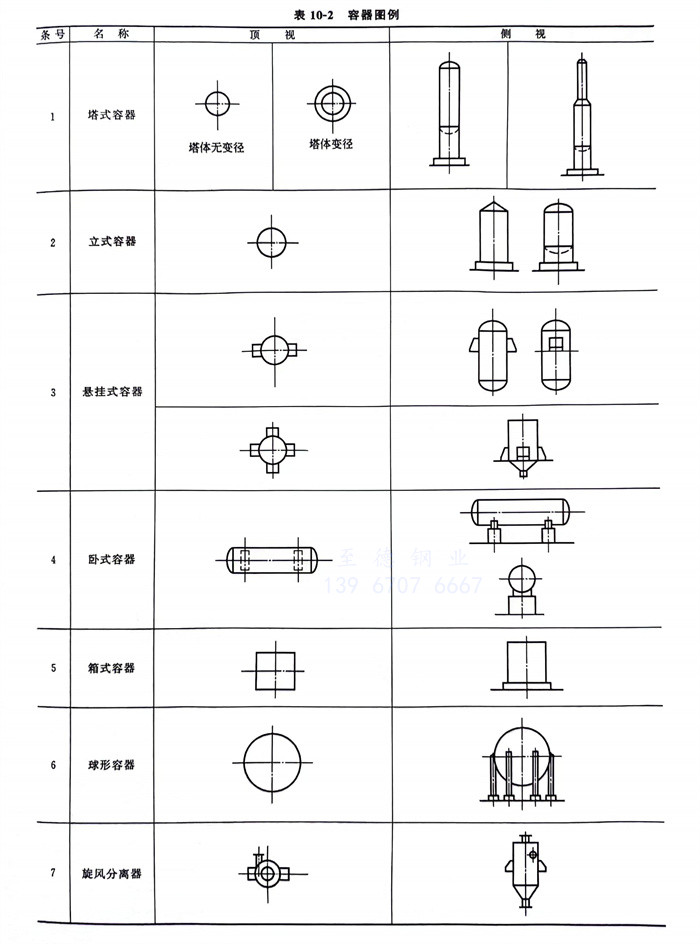

①. 容器（表(biao)10-2）。
②. 加熱爐（表10-3）。
③. 換熱器（表10-4）。

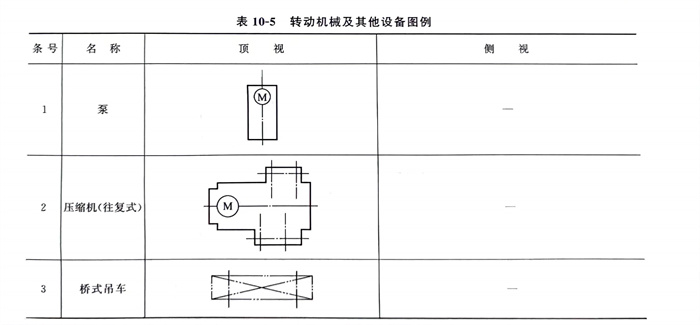

④. 轉(zhuan)動機(ji)械(xie)及其(qi)他（表10-5）。
