①. 管道布置平面圖(tu)應按(an)比(bi)例(li)繪制。

  ②. 畫出裝置區內所有的(de)建、構筑(zhu)物(wu)，表(biao)示出梁柱、門、窗、墻、平臺(tai)、梯子、斜撐、欄桿、吊車(che)軌、設備機泵的(de)基(ji)礎、圍堰等的(de)位置及大(da)小。建、構筑(zhu)物(wu)的(de)縱(zong)橫向軸線最(zui)好按整個裝置統(tong)一編號。

  ③. 畫(hua)出裝置區內所有的(de)(de)設備(bei)(bei)機(ji)(ji)泵(beng)并(bing)定位(wei)，對于復雜的(de)(de)大(da)型機(ji)(ji)泵(beng)最好畫(hua)出其大(da)致的(de)(de)輪廓外形，設備(bei)(bei)的(de)(de)管口(kou)(kou)應以雙線(xian)表(biao)示(shi)。為(wei)了便(bian)于判(pan)斷管道布置圖和平臺梯子的(de)(de)位(wei)置是否合理，最好將設備(bei)(bei)的(de)(de)儀表(biao)管口(kou)(kou)、塔頂(ding)吊(diao)柱、設備(bei)(bei)上的(de)(de)附(fu)屬裝置（如(ru)攪拌裝置、加(jia)料裝置等）畫(hua)出。

  ④. 畫(hua)出(chu)(chu)(chu)裝置區內所有(you)(you)的(de)管道走向(xiang)及其所有(you)(you)組成件（包(bao)括焊接在管道上(shang)的(de)所有(you)(you)儀表(biao)(biao)元件）的(de)位(wei)置，表(biao)(biao)示(shi)出(chu)(chu)(chu)組裝焊縫的(de)位(wei)置。伴熱(re)(re)管只畫(hua)出(chu)(chu)(chu)伴熱(re)(re)蒸(zheng)汽分配站(zhan)和凝結水收集站(zhan)（如果(guo)項目有(you)(you)要(yao)求，則可以在管道布置平面圖(tu)上(shang)和軸測圖(tu)上(shang)表(biao)(biao)示(shi)出(chu)(chu)(chu)伴熱(re)(re)管的(de)走向(xiang)和起止點）。大(da)型(xing)復雜的(de)特殊閥(fa)門宜畫(hua)出(chu)(chu)(chu)其大(da)致(zhi)輪廓外(wai)形。

  ⑤. 畫(hua)出就地安(an)裝的(de)儀表箱(xiang)，但不需要標注(zhu)定位尺寸。

  ⑥. 標(biao)注出管(guan)線(xian)號(hao)（管(guan)線(xian)號(hao)一般包括管(guan)徑、介質(zhi)類別、材料選用(yong)等(deng)級、管(guan)道編號(hao)、隔熱、伴(ban)熱等(deng)信息）、坡度、流向等(deng)。這些(xie)標(biao)注應整齊有序，適(shi)當集中，便(bian)于查(cha)找。

  ⑦. 若(ruo)平面圖(tu)太復雜(za)，可將圖(tu)紙分(fen)層，分(fen)別(bie)畫出。

    a. 當塔(ta)與(yu)管廊連接時，塔(ta)和管廊應表示(shi)在同(tong)一張圖上。

    b. 當設備(bei)布置(zhi)在管(guan)(guan)廊(lang)下(xia)時，應將設備(bei)與管(guan)(guan)廊(lang)分(fen)開表(biao)示在不同的平面圖上。

    c. 大型壓(ya)縮機除主管(guan)(guan)(guan)外(wai)，有許(xu)多小口徑(jing)管(guan)(guan)(guan)道(dao)（油管(guan)(guan)(guan)、排放管(guan)(guan)(guan)等），這時，應將這些小口徑(jing)管(guan)(guan)(guan)道(dao)另外(wai)出圖(tu)。

    d. 人工操作的(de)管道部件應與其(qi)操作平臺一(yi)起表示。

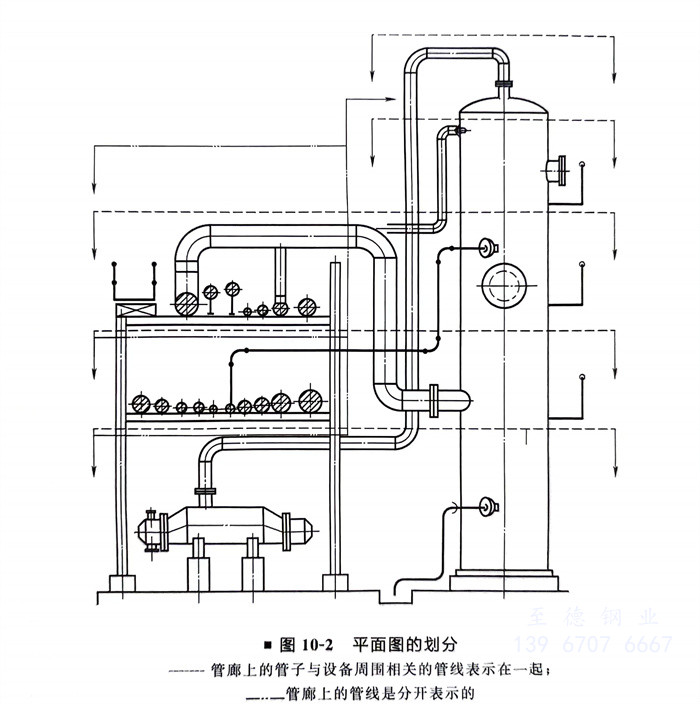

      圖(tu)10-2所示為平面圖(tu)的劃分。

  ⑧. 管(guan)道布置(zhi)平面(mian)圖(tu)上其他內容（北向標、管(guan)口方位表、標題欄、說(shuo)明(ming)、文字的(de)大小、線形等），應根據所在壓(ya)力管(guan)道行業的(de)制圖(tu)標準規范(fan)或者所在單位的(de)工程標準統一規范(fan)。
